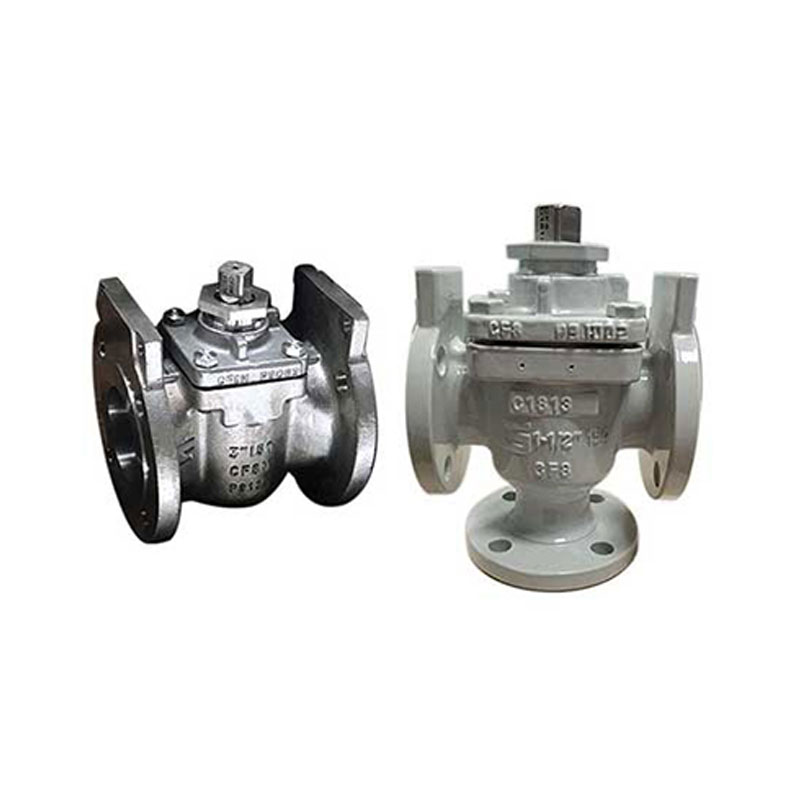

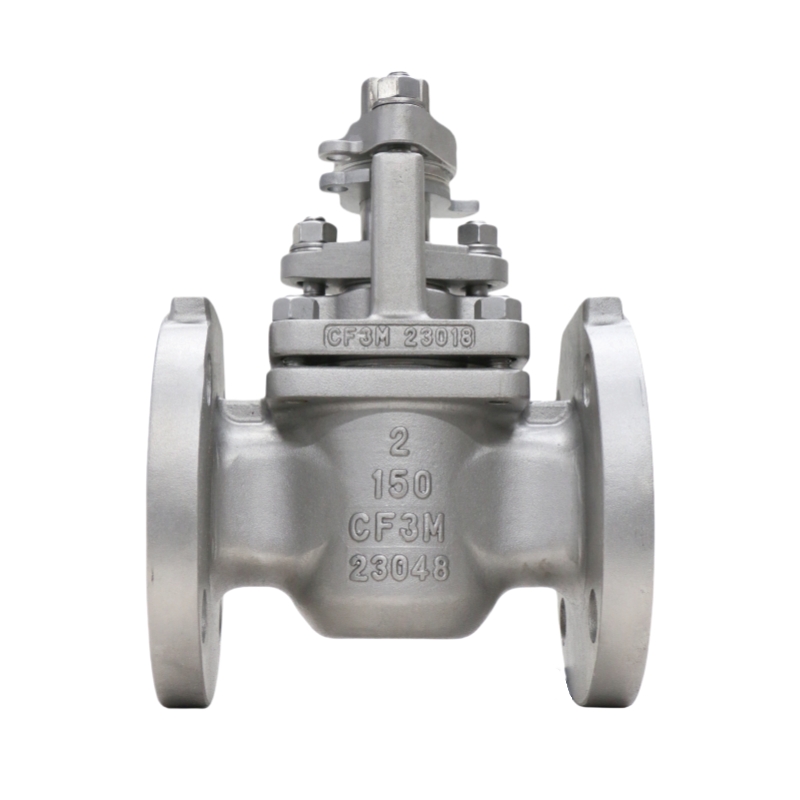

GKV655 Käfigtyp-Kegelventil, antistatisch und feuerfest sind in vier verschiedenen Ausführungen erhältlich. Die Ausführung enthielt grundlegende Informationen über das Ventil hinsichtlich der Endabmessungen (gemäß API 6D, BS 5353, ANSI B16.10 und DIN 3202/F1) und die Größe des Durchflussanschlusses am Ventil. Verschiedene Anschlüsse sind möglich, schnelles Ein- und Ausschalten, einfache Wartung, minimaler Strömungswiderstand, antistatische und feuerfeste Ausführung.
GKV Käfigventil, antistatisch und feuerfest
| |
Größenbereich NPS 1/2" bis 12" (DN15 bis DN300), größere Größen bis DN600 auf Anfrage erhältlich | Optionen für das Gehäusematerial Kohlenstoffstahl (WCB), Edelstahl (CF8, CF8M, CF3, CF3M), Duplex-Edelstahl (4A/5A), Legierung 20, Hastelloy®, Monel®, Inconel®, Titan |
Temperaturbereich -50 °F bis +650 °F (-46 °C bis +343 °C), erweiterte Bereiche mit Speziallegierungen erhältlich | Schaftmaterial ASTM A479 Gr. 316, optional 17-4PH, Duplex-Edelstahl, reibungsarme Beschichtung erhältlich |
Maximal zulässiger Betriebsdruck ASME Klasse 150 & 300, PN16, PN25, PN40 | Sitze & Dichtungen RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, Metall-Metall |
Steckermaterial ASTM A351 Gr. CF8M, optional hartauftragsbeschichtet (ENP, Stellite®, Cr-Carbid) | Abschaltleistung Klasse VI, blasenfreie Absperrung optional |
Betriebsmethode Hebel, Getriebeantrieb, pneumatischer Stellantrieb, elektrischer Stellantrieb, ISO 5211-Plattform | Karosserieform & Anschlüsse 2-Wege (gerade), 3-Wege (L- oder T-Muster), Vollbohrung oder Reduzierte Bohrung |
Designstandards ASME B16.34, API 608, MSS-SP-72 | Endverbindungsstandards Flanschanschluss: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Prüfung und Inspektion API 598, ISO 5208 Druck- und Dichtheitsprüfung Optionale zerstörungsfreie Prüfverfahren: Radiographie, Ultraschallprüfung, Magnetpulverprüfung | Abmessungen von Angesicht zu Angesicht ASME B16.10, ISO 5752
|
Besondere Konstruktionsmerkmale Bidirektionale Abdichtung, niedriges Betätigungsdrehmoment, verschiedene Sitzoptionen, Volldurchfluss, modulare Betätigung, Korrosions- und Verschleißbeständigkeit, lange Lebensdauer | Anwendungen Öl- und Gaspipelines, petrochemische Verarbeitung, Brennstoffförderanlagen, kommunale Wasser- und Abwasserversorgung, Chemieanlagen, Stromerzeugung |
Kurzes Muster
Kompakte Baulängen, ähnlich einem Absperrschieber.
Anschlussquerschnitt: 40–50 % eines Vollbohrungs-Kegelventils.
Geeignet für Anwendungen, bei denen eine gewisse Reduzierung des Durchflusses akzeptabel ist.
Erhältlich in den Klassen 150 und 300.
Regelmäßiges Muster
Längere Abmessungen von Angesicht zu Angesicht.
Portfläche: ca. 50 % der vollen Bohrung.
Bietet minimalen Durchflussverlust bei gleichzeitiger Optimierung der Gesamtventilabmessungen durch Verwendung einer rechteckigen Öffnung.
Erhältlich in den Klassen 600 und 900.
Brandschutz
Hülsengeschützte Kegelventile können in einer brandsicheren Ausführung gemäß API 607 geliefert werden.
Antistatisches Design
Statische Elektrizität kann sich aufgrund von Stromfluss in der Leitung oder Reibung um den Stecker herum aufbauen.
zwischen dem Stecker und der PTFE-Hülse.
Antistatische Ausführung: Ein leitfähiger Ring wird in eine Nut im Einstellbereich eingesetzt.
Schraube, die eine elektrische Verbindung zwischen dem Stecker und dem Ventilkörper herstellt
Statische Ladung sicher ableiten.
Verbindungen bereinigen
Ventilgehäuse können mit einem oder zwei Spülanschlüssen geliefert werden, wodurch die
Das Innere des Ventils ist bei Bedarf zu reinigen.
Kariesbehandlung
Ventile können mit einer Entlastungsbohrung oder einem Schlitz im Stopfen ausgestattet sein.
Diese Funktion ist für Dienste erforderlich, die einen Druckaufbau verursachen oder
Polymerisation bei geschlossenem Ventil.
Einzigartiges Design der GEKO-Kegelventilserie

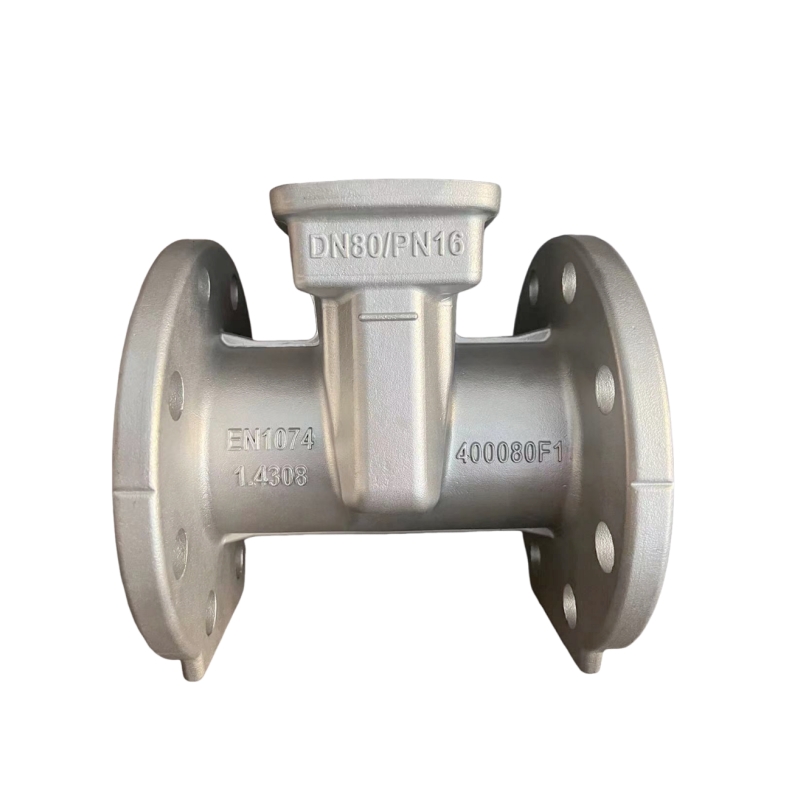

Karosseriedesign

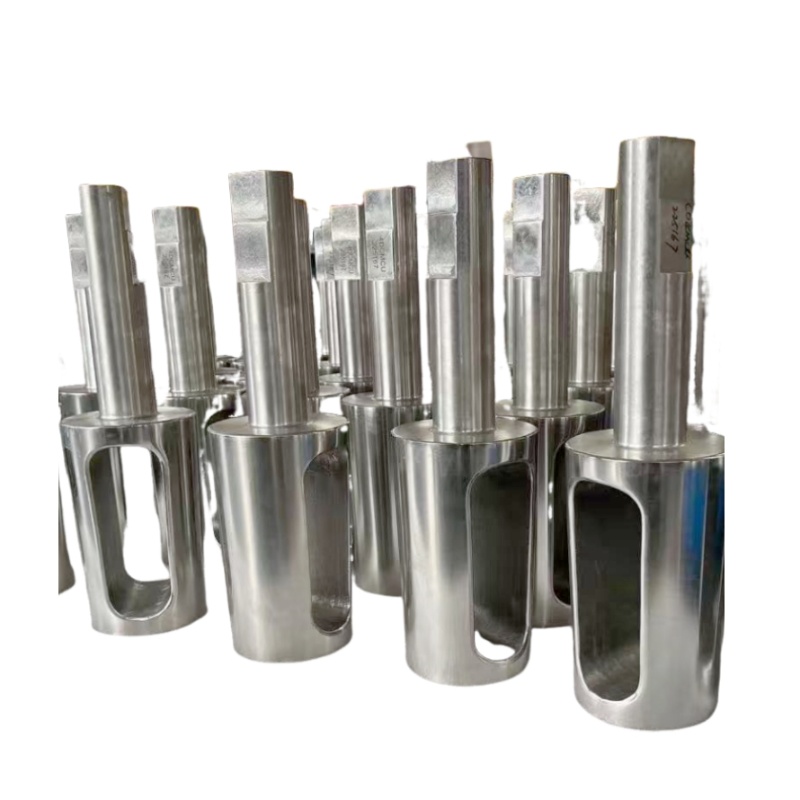

- Die PTFE-Hülse dient als Sitz für den Ventilkegel und verhindert so den direkten Kontakt von Metall auf Metall.
- Geringer Kraftaufwand beim Drehen und Vermeidung von Fressen werden erreicht, wodurch die Verwendung beliebiger Kombinationen von Gehäuse- und Stopfenmaterialien möglich ist.
- Ein sicheres Absperren ist gewährleistet, und die Ventile sind praktisch wartungsfrei.
Der PTFE-Fluss unter Temperatur- und Druckbedingungen wird durch um die Gehäuseanschlüsse gegossene Dichtlippen verhindert. Diese Dichtlippen verhindern zudem eine Rotation der Hülse im Betrieb.
Abdichtung und Leistung
- Die hohe Leistungsfähigkeit wird durch den engen Kontakt zwischen dem Stopfen und der fest sitzenden PTFE-Hülse sowie durch separate atmosphärische Dichtungen erreicht.
Die primäre Abdichtung zur Atmosphäre wird durch den PTFE-Sitz gewährleistet. Selbst nach langjährigem Betrieb und Verschleiß des Sitzes behalten GEKO-Ventile ihre effektive atmosphärische Abdichtung bei.
- Die Flanschdichtung des Deckels besteht aus einer PTFE-Membran, die durch eine Metallmembran geschützt ist, sowie einem zusätzlichen PTFE-Ring und einem Delta-Ring zur Verhinderung von Leckagen an der Spindel.
Schutz vor Hüllenschäden
- GEKO-Ventile verfügen über einen speziellen Mechanismus, der eine vollständige atmosphärische Abdichtung gewährleistet.
selbst wenn die Hülle beschädigt ist.
- Bei starker Beschädigung der Hülse kann der Kegelstopfen gleichmäßig eingestellt werden
Die PTFE-Faserpackung, die zwischen zwei Druckringen gehalten wird, wird zusammengedrückt.
Durch Anziehen der Stellschraube wird eine Schulter am Druckring nach unten gezogen.
gegen eine Lippe im Deckel gepresst, wodurch die Packung auch unter starker Belastung für eine vollständige Abdichtung komprimiert wird
Bedingungen.
Betriebsdrehmoment und Packung
- GEKO-Kegelventile gewährleisten eine blasenfreie Abdichtung bei niedrigem Betätigungsdrehmoment.
- Modelle der Größe "-2" verfügen über eine interne Vorspannung der Packung.
GEKOs einzigartige Prozesstechnologie.
- Modelle der Größe 2/2 "-12" verwenden eine separate Verpackungsabdeckung, die sich leicht ohne
Demontage oder Ausbau von Aktuatoren mit einer Konstruktion, die die Last gleichmäßig verteilt
die Verpackung.
Optionale Hartbeschichtung – Stellite®
- Ventilsitze können mit der Kobalt-Chrom-Legierung Stellite® beschichtet werden, was folgende Vorteile bietet:
- Ausgezeichnete Korrosionsbeständigkeit
- Hohe Betriebstemperaturbeständigkeit
- Hohe Härte für überlegene Verschleißfestigkeit

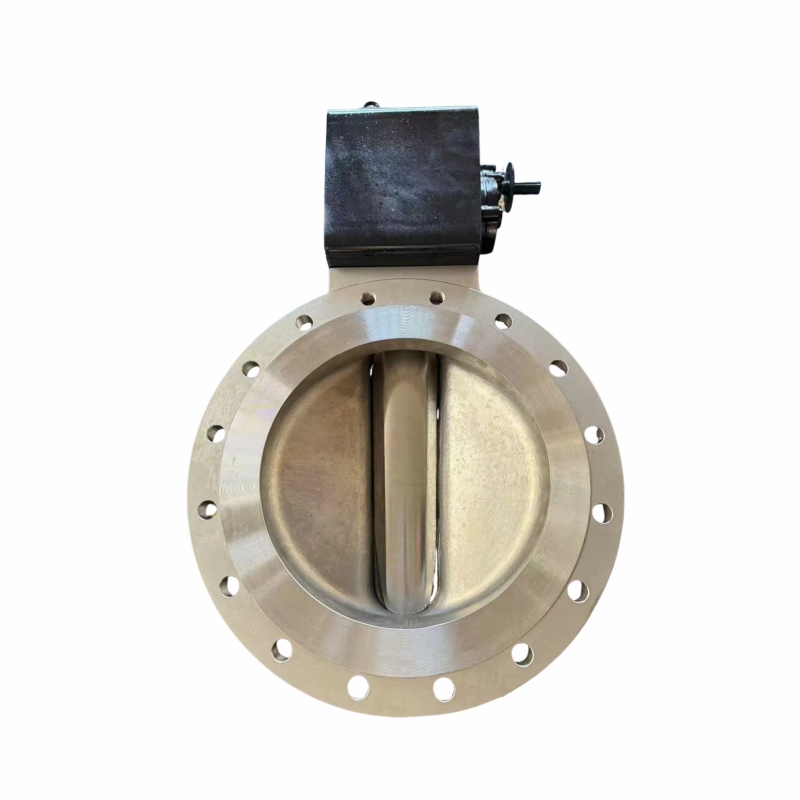

GEKO Käfigventil mit PTFE-Schutzhülle
GKV655 Käfigtyp-Kegelventil, antistatisch und feuerfest sind in vier verschiedenen Ausführungen erhältlich. Die Ausführung enthielt grundlegende Informationen über das Ventil hinsichtlich der Endabmessungen (gemäß API 6D, BS 5353, ANSI B16.10 und DIN 3202/F1) und die Größe des Durchflussanschlusses am Ventil. Verschiedene Anschlüsse sind möglich, schnelles Ein- und Ausschalten, einfache Wartung, minimaler Strömungswiderstand, antistatische und feuerfeste Ausführung.
