Name: Hochdruck-Handkugelhahn, voller Durchgang
Availability: InStock

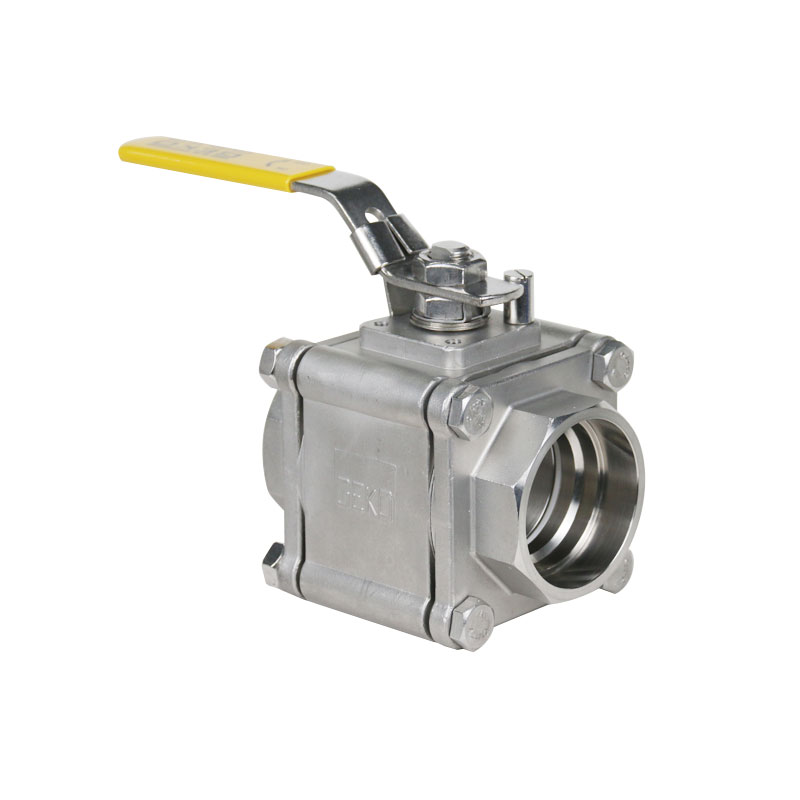

GKV-135 Hochdruck-Handkugelhahn, voller Durchgang

Größenbereich

NPS 1/4" - 4" (8 mm - 100 mm)

Körpermaterialien

Edelstahl, Kohlenstoffstahl, Speziallegierungen

Temperaturbereich

-50°F bis 550°F (-46°C bis 287°C)

Stängelmaterialien

ASTM A479 Gr 316

Maximal zulässiger Betriebsdruck

2000 psi CWP (140 Bar)

Sitzmaterialien

Standard: TFM 1600
Optional: Tek Fi®, PEEK, UHMWPE, RPTFE, Metall, Hohlraumfüllung

Abschaltleistung

Null Leckage

Ballmaterialien

ASTM A351 Gr CF8M

Karosserieform

Dreiteiliges

Designstandard

ASME B16.34 Klasse 600

Endverbindungen

Gewindeende, Muffenschweißende, Stumpfschweißende

Prüfstandard

API 598, MSS SP72

Häfen

Vollständiger Hafen

Connect-Plattform

Optional: ISO 5211

Von Angesicht zu Angesicht

Herstellerstandard

Anwendungen

Prozess-, Dampf-, Brandschutz- und Industriegase

THREE PIECE HIGH-PRESSURE STRAIGHT THROUGH BALL VALVE

Das Kugelventil der Serie GKV135 ist ein original ASME B16.34 600-poliges Ventil.

Standard-Kugelhahn (2000 WOG)

Dieses Produkt entspricht den Normen API 607 und ASME B16.34.

Ausgestattet mit Libelle, Notfalldichtungen und elastischem Metallsockel

Optionen, ist korrosionsbeständig, wartungsfrei, solide Lastspitze

Verpackung und weist eine stabile Leistung in industriellen Anwendungen auf.

Das dreiteilige Kugelventil der Serie GKV135 verfügt über redundante

Ventilkörper- und Spindelabdichtung und bietet Standardbohrung mit vollem Durchgang

Diese robusten und langlebigen Hochdruck-Kugelhähne sind ideal für diese Modelle.

für industrielle Prozesse, Hochtemperatur- und Hochfrequenzanwendungen.

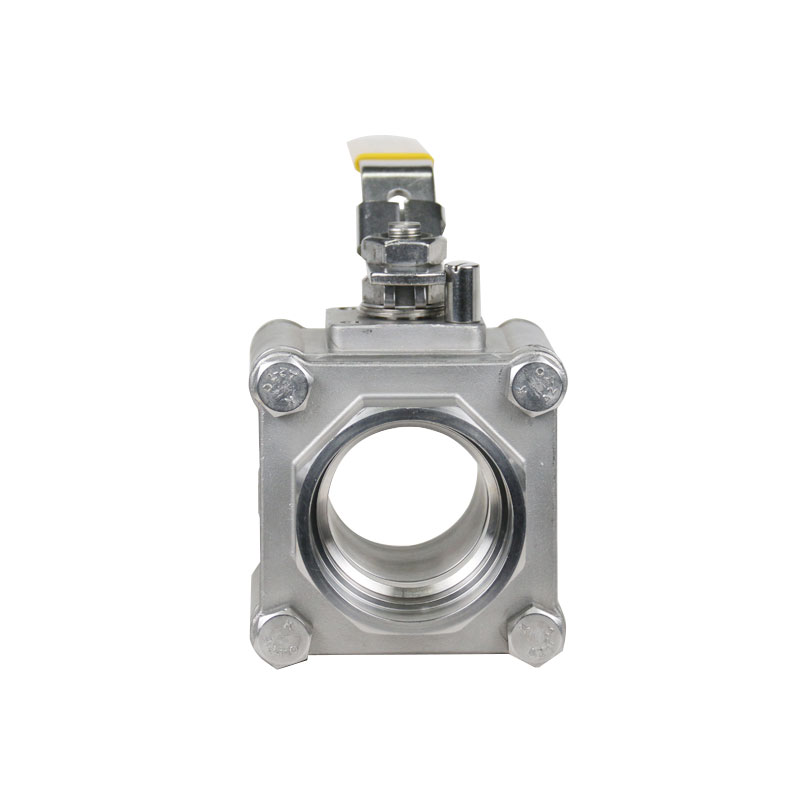

Three pieces ball vale stainless steel with hand lever

Das Kugelventil GKV135 ist mit gummierten Ventilsitzen ausgestattet.

Metalldichtungen und V-förmige Kugelventileinsätze können sein

optional mit verschiedenen Zubehörteilen und Konfigurationen ausgestattet,

wie z. B. antistatischer Schutz und feuerbeständige Kerne, die der API 607-Zertifizierung entsprechen.

Zu den gummierten Ventilsitzmaterialien gehören PRTFE, PEEK,

TFM, reines PTFE, UHMWPE, Tek Fil (Kohlenstoffgraphit/TFM),

und mit Edelstahl gefülltes PTFE.

Alle gummierten Ventilsitzmaterialien gewährleisten bidirektionale

Wasserwaagendichtung und Niederdruck-/Vakuumdichtung

Fähigkeiten.

Einzigartiges Design des GKV135 Vollbohrungs-Hochdruckkugelventils

Hauptmerkmale:

Flexible Bohrungsoptionen

Vollbohrung: 1/4" – 2" (DN8 – DN50)

Standardbohrung: 3/4" – 2-1/2" (DN20 – DN65)

Wartungsfreies Design

Selbstjustierende, kontinuierlich vorgespannte Vorbaudichtung

Ausgestattet mit Belleville-Unterlegscheiben zum Ausgleich von Umwelteinflüssen

Veränderungen und Abnutzung.

Zuverlässige Dichtungsleistung

Gewährleistet einen langfristigen Betrieb mit minimalem Wartungsaufwand

Optimierung großer Abmessungen (3"- und 4"-Triadenventile)

Äußere, durchgehende, vorgespannte Packung

Belleville-Dichtungen sorgen für eine gleichmäßige Verteilung der Packungslast.

Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch

Das dreiteilige Durchgangskugelventil GKV-135 findet in verschiedenen Industriezweigen Anwendung.

Petrochemische und Erdgasindustrie
GKV-135 dreiteiliges Durchgangskugelventil wird in Raffinerien und Erdgasversorgungssystemen häufig zum Schneiden von Rohrleitungen, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Kommunale Wasserversorgung und HLK-Technik
Diese Ventile mit vollem Durchgang Mit korrosionsbeständigen Beschichtungen und Standardflanschverbindungen wird die Durchflusseffizienz in Wasserversorgungs-, HLK- und Fernwärmesystemen (-20°C~150°C) optimiert.
Schiffs- und Meerestechnik
Für die Umgebung mit hohem Salzgehalt im Meerwasser, Ventilkörper besteht aus Edelstahl 316 und ist mit einer Epoxidbeschichtung versehen.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig die Wartungskosten reduziert.
