Name: Dreiteiliges Kugelventil mit Flanschanschluss, Direktmontage
Availability: InStock

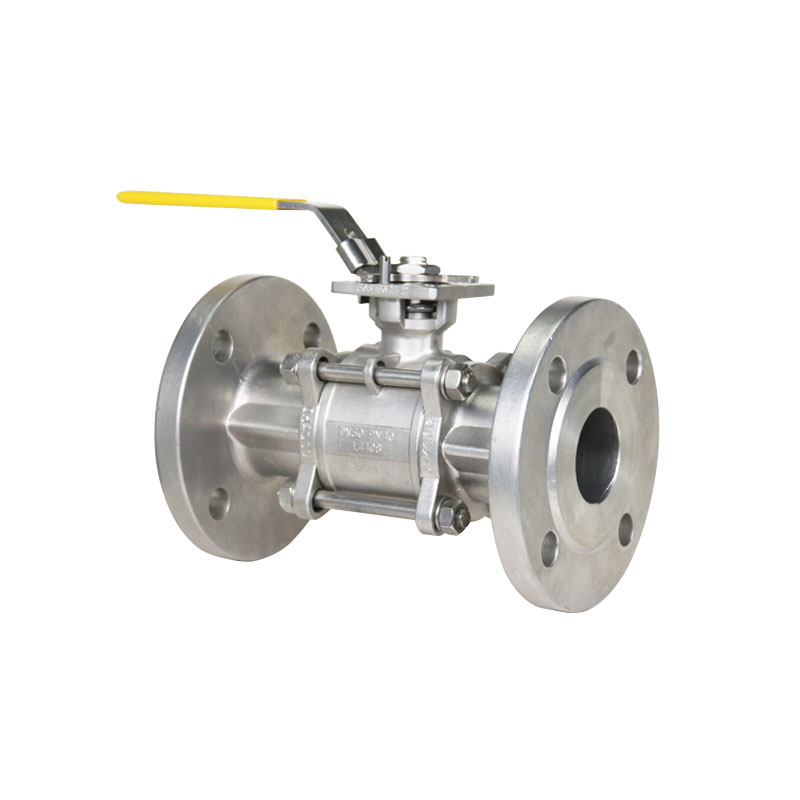

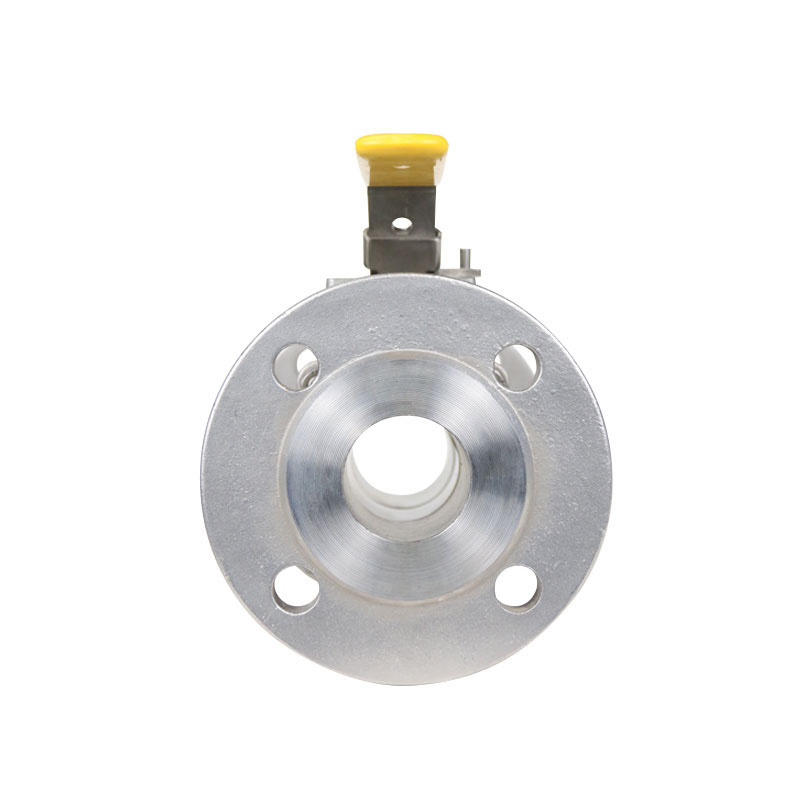

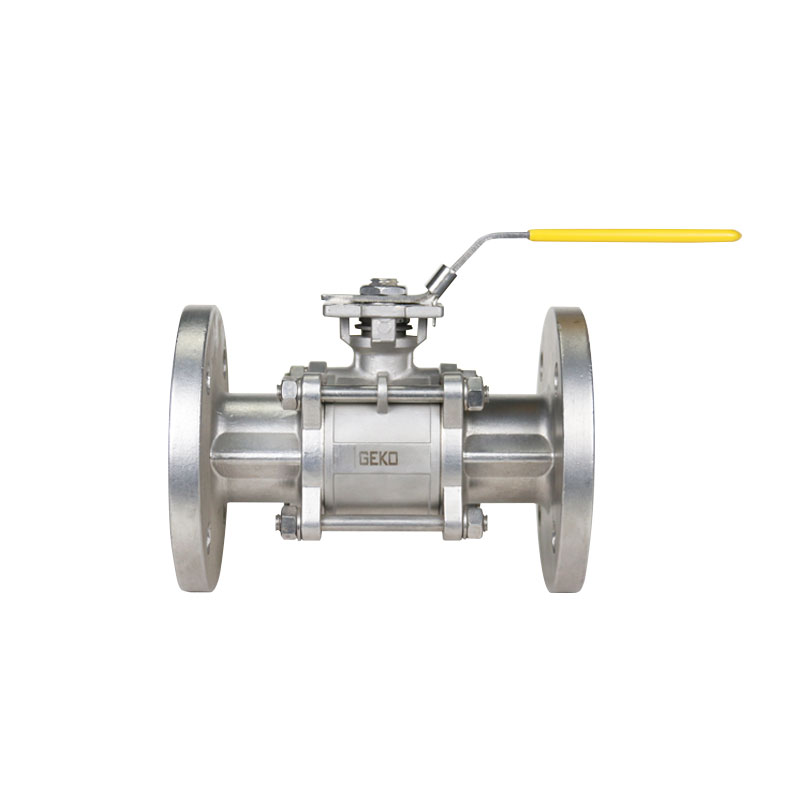

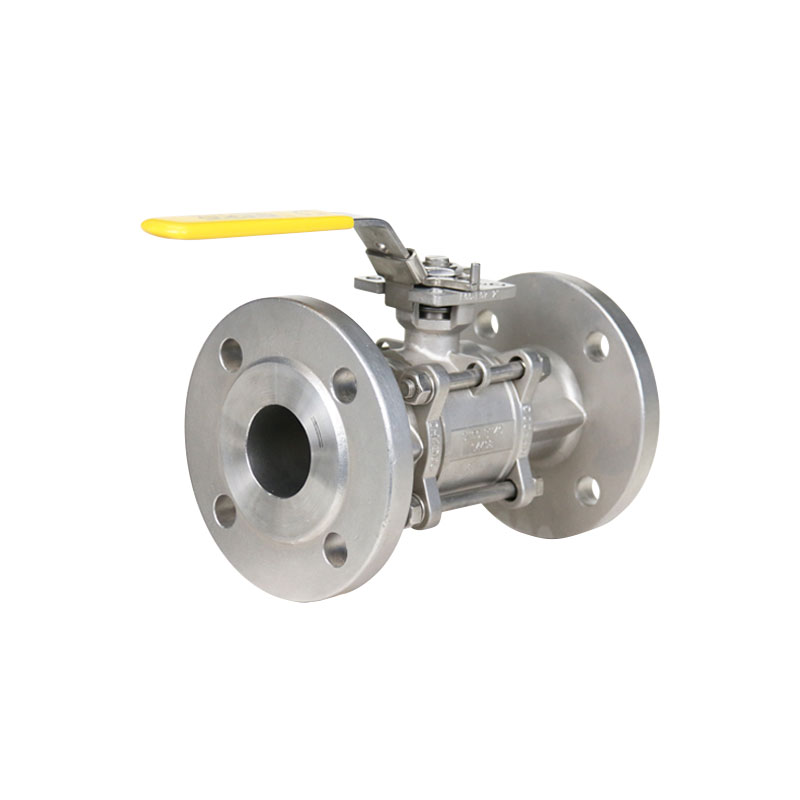

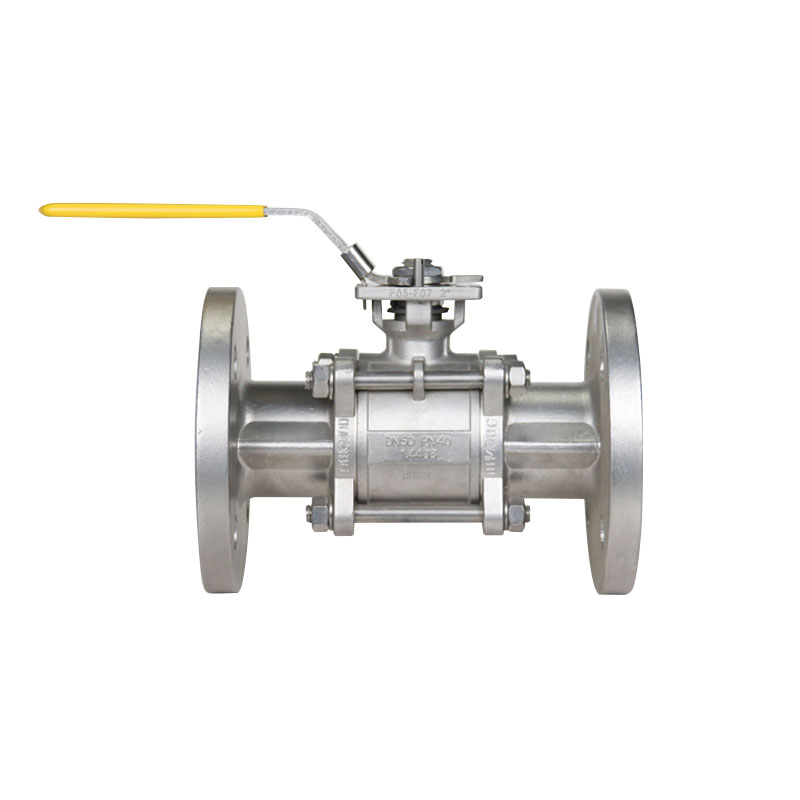

GKV-237 Dreiteiliges Kugelventil mit Volldurchgang und Direktanschluss (Flansch)

Größenbereich

NPS 1/2" bis 24", DN15 bis DN 600

Temperaturbereich

-50°F bis 1472°F (-46°C bis 800°C)

Betriebsdruck

ASME Klasse 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Körpermaterialien

ASTM A351 CF8, CF3, CF8M, CF3M (Gussedelstahl); ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiedeedelstahl). ASTM A216 WCB, WCC (Gusskohlenstoffstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl). ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).

Von Angesicht zu Angesicht

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Stängelmaterialien

ASTM A479 Gr 316

Leckage

Klasse IV, Klasse V, Klasse VI

Sitzmaterialien

TFM1600/Tek-Fil®*/PEEK/RTFE/UHMWPE/Metall

Karosserieform

Drei Teile

Ballmaterialien

Dasselbe wie der Körper

Designstandard

ASME B16.34, EN12516, GB/T 12237

Stängelmaterialien

ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51

Endverbindungen

Flansch

Prüfstandard

API 598

Häfen

Volle Kraft voraus

Connect-Plattform

ISO5211

Die Serie GKV-237 ist ein ASME B16.34 Flansch-Kugelhahn mit vollem Durchgang und schwimmender/zapfenartiger Lagerung.

Three pieces flange ball valve Direct Mount

Die Flanschkugelhähne der Serie GKV-237 sind in verschiedenen Ausführungen und mit unterschiedlichen Innenteilen erhältlich und eignen sich daher ideal für den Einsatz in diversen Medien, darunter Säuren, Laugen, korrosive Chemikalien, Gase, Wasserstoff und Sauerstoff. Sie finden Anwendung in der Lebensmittel- und Getränkeindustrie (FDA-konform), der Pharmaindustrie sowie in der Wasser- und Abwasseraufbereitung. Dank ihrer Korrosionsbeständigkeit und robusten Bauweise gewährleisten sie in diesen Branchen eine lange Lebensdauer bei minimalem Wartungsaufwand.

Die Flanschkugelhähne der Serie GKV-237 werden nach strengen Qualitätsstandards gefertigt und zeichnen sich durch eine robuste Anti-Spritz-Ventilspindelkonstruktion, eine einstellbare dynamische PTFE-Ventilspindelpackung und ein optionales O-Ring-Dichtungssystem aus, die darauf ausgelegt sind, flüchtige Emissionen weitestgehend zu minimieren.

Diese Funktion ist besonders wichtig bei Hochspannungsanwendungen, bei denen die Erhöhung der Sicherheit von entscheidender Bedeutung ist.

Die optionalen Ventileinbauten und -konfigurationen können für eine breite Palette von industriellen Flanschkugelventilanwendungen genutzt werden, darunter Speziallegierungen, feuerbeständige Ausführung nach ISO 10497, antistatische Eigenschaften zur Verhinderung elektrostatischer Entladungen, Hochtemperaturbeständigkeit, Graphitdichtungen, V-Kugel-Regelventileinbauten und Modelle mit Dampfheizmantel.

Darüber hinaus bieten wir auch verschiedene Zubehörteile an, um eine individuelle Anpassung der Ventile an die Kundenanforderungen zu ermöglichen.

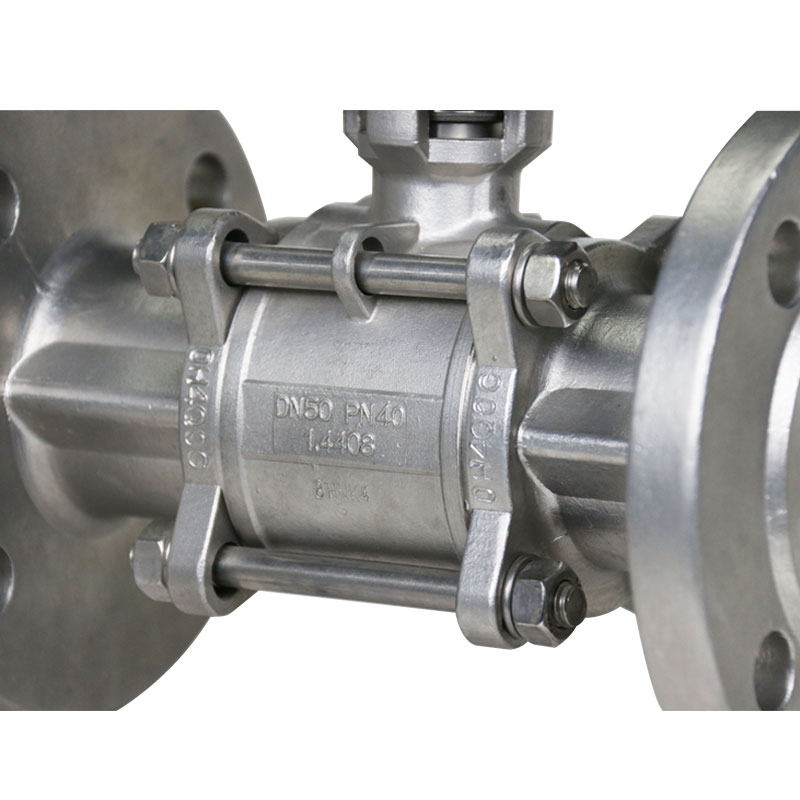

Das einzigartige Design des dreiteiligen Kugelhahns GKV237 mit Flanschanschluss

Die Flanschkugelhähne der Serie GKV-237 sind in Edelstahl (CF8M) erhältlich.

Kohlenstoffstahl (WCB) und Speziallegierungen (wie z. B. Legierung 20, Hastelloy usw.).

Werkstoffe sowie auf Anfrage auch andere, unähnliche Legierungen. Nicht feuerfest

Die feuerfeste Ausführung ist mit einer Standard-Spindelpackung ausgestattet. Feuerfest nach API 607.

Der Ventileinsatz ist mit einer Graphit-Ventilschaftdichtung ausgestattet. Der GKV-237

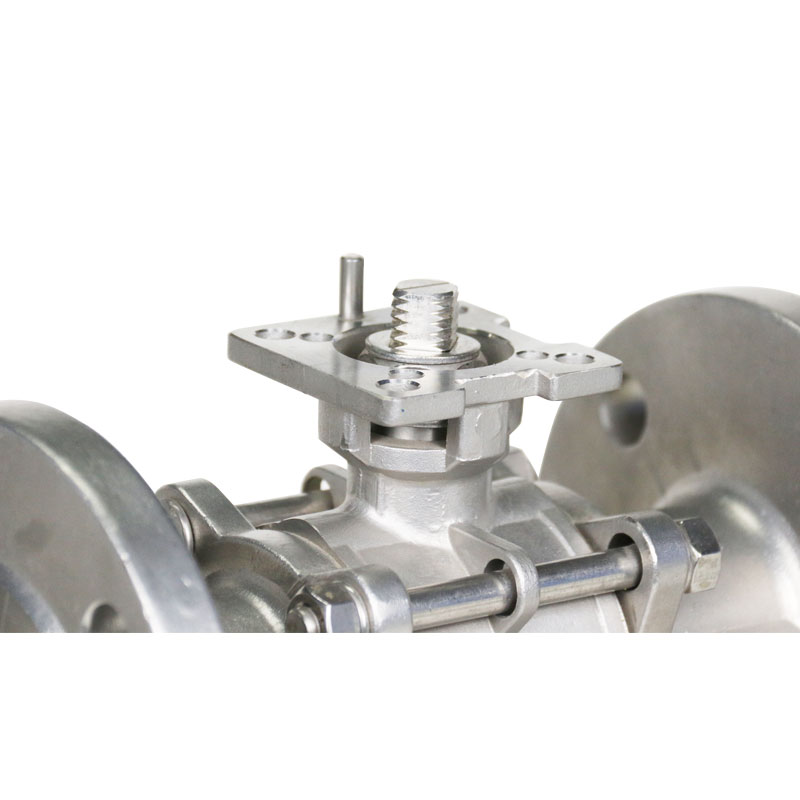

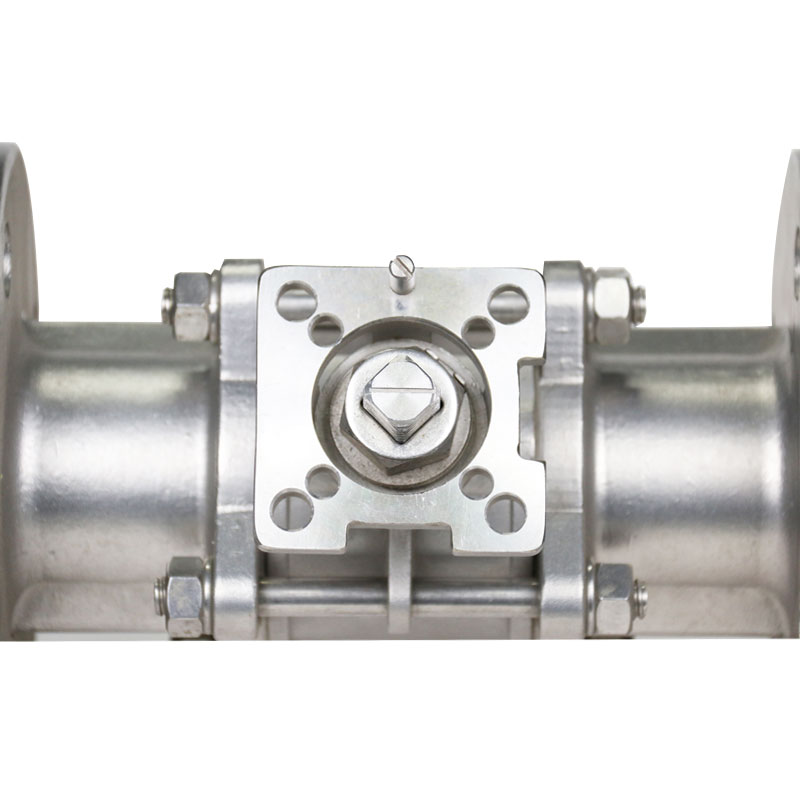

Die Ventilserie bietet eine integrierte, nach ISO 5211 gegossene Installationsplattform für

einfache Automatisierungsbedienung.

Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch

Die dreiteilige Vollflansch-Kugelhahn-Serie GKV237 findet in zahlreichen Branchen Anwendung.

Petrochemische und Erdgasindustrie
Dreiteilige Flanschkugelhähne werden in Raffinerien und Erdgasversorgungssystemen häufig zum Schneiden von Rohrleitungen, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Kommunale Wasserversorgung und HLK-Technik
Diese Ventile mit vollem Durchgang Mit korrosionsbeständigen Beschichtungen und Standardflanschverbindungen wird die Durchflusseffizienz in Wasserversorgungs-, HLK- und Fernwärmesystemen (-20°C~150°C) optimiert.
Schiffs- und Meerestechnik
Für die Umgebung mit hohem Salzgehalt im Meerwasser, Ventilkörper besteht aus Edelstahl 316 und ist mit einer Epoxidbeschichtung versehen.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig die Wartungskosten reduziert.
