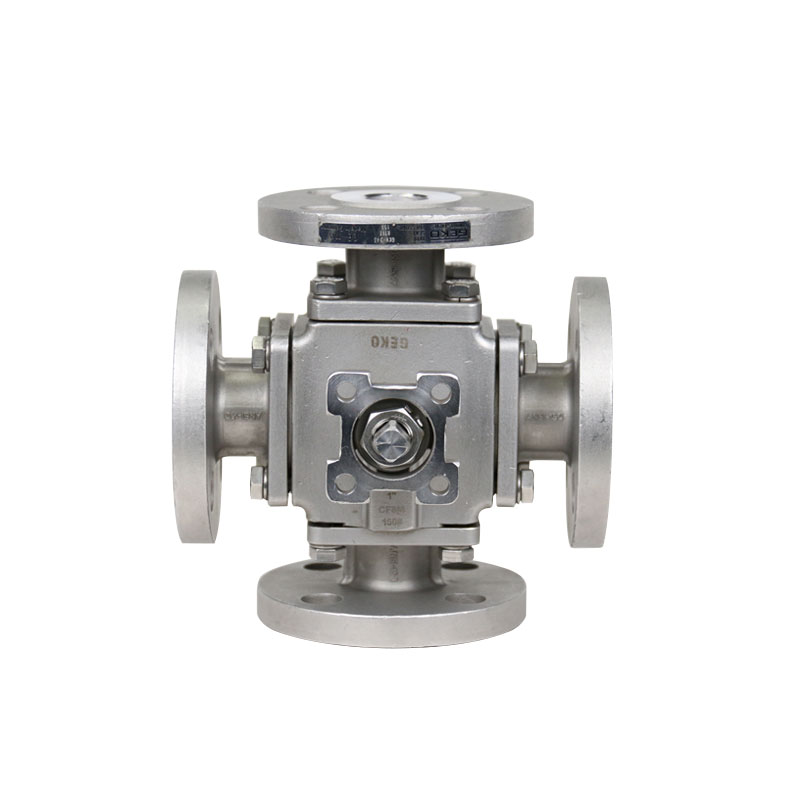

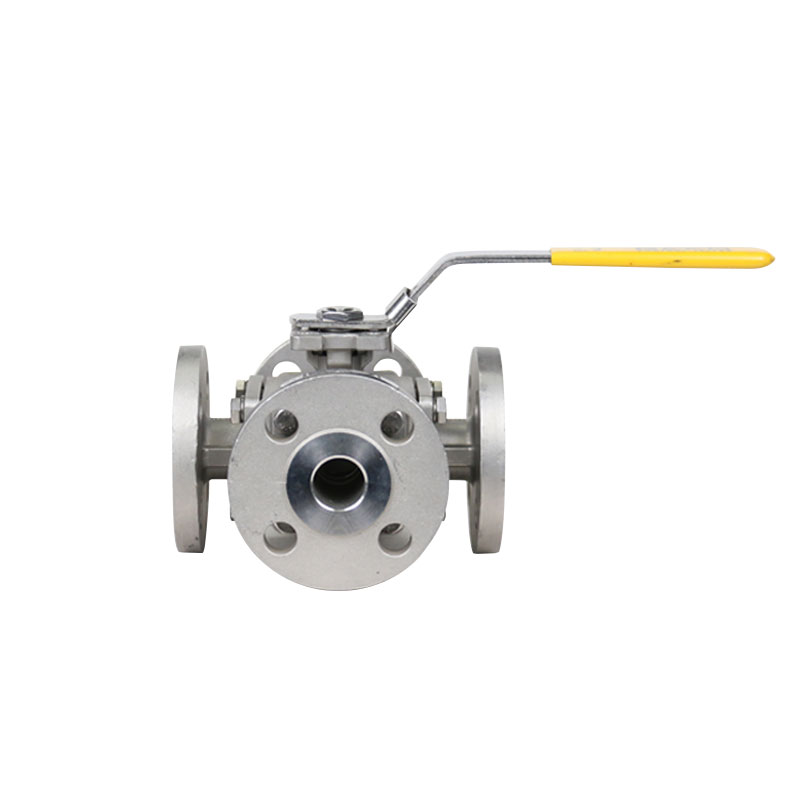

Name: Drei-Wege-/Vier-Wege-Kugelhahn, Montageart: Flanschanschluss
Availability: InStock

GKV-243 Drei-Wege-Vier-Wege-Kugelhahn mit Flanschanschluss

Größenbereich

Klasse 150: 1/2" bis 12" (DN15 bis DN300), Klasse 300: 1/2" bis 6" (DN15 bis DN150)

Temperaturbereich

-50°F bis 1472°F (-46°C bis 800°C)

Betriebsdruck

ASME Klasse 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Körpermaterialien

ASTM A351 CF8, CF3, CF8M, CF3M (Gussedelstahl); ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiedeedelstahl). ASTM A216 WCB, WCC (Gusskohlenstoffstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl). ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).

Leckage

Klasse IV, Klasse V, Klasse VI

Stängelmaterialien

ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51

Karosserieform

Kompakter Standardanschluss, Block-Vollanschluss

Sitzmaterialien

TFM1600, optional: Tek Fi®*, UHMWPE, RPTFE, PTFE usw.

Prüfstandard

Gemäß ASME B16.34 werden alle Ventilschäfte und -sitze einem Gasdichtheitstest mit 100 psi unterzogen.

Unversehrtheit vor dem Versand, Vakuumservice bis 29 Zoll Hg

Ballmaterialien

Edelstahl A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titan B348 Gr. 2 / Gr. 5, Zirkonium B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nickelbasislegierungen, Inconel 600/625/825, Monel 400/Monel K500, B463 Legierung 20, F51 (Duplex-Edelstahl), A182 F51, A182 F22, A182 F904L

Von Angesicht zu Angesicht

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Designstandard

ASME B16.34, EN12516, GB/T 12237

Endverbindungen

Flanschenden gemäß ASME B16.5

Connect-Plattform

ISO5211

Häfen

Vollständige 3-Wege- und 4-Wege-Anschlüsse (L, T & LL)

Anwendungen

Misch-/Vermischungsleitungen, Strömungsumleitung, Strömungsumleitung, Direkter Zu-/Abfluss von Lagertanks, Absperrung des Durchflusses aus verschiedenen Richtungen

Die Drei- und Vierwege-Kugelhähne der Serie GKV-243 sind gemäß der Norm ASME B16.34 konstruiert.

Das Mehrkanal-Kugelventil GKV-243 bietet NPT-Gewinde- und Schnellklemmanschlüsse. Die Volldurchgangsventile verfügen über NPT-Gewinde-, Schnellklemm-, Muffen- oder Stumpfschweiß- sowie Flanschanschlüsse. Die Anschlüsse können kombiniert und am Ventilende verbunden werden. Viele Komponenten verschiedener Modelle sind vollständig austauschbar. Das wirtschaftliche Mehrwege-Kugelventil vereint Mehrwege-Steuerung und Absperrfunktionen in einem Ventil. Dadurch entfällt die wiederholte Installation von Ventilen ohne zusätzliche Absperrventile.

Ventilschaftdichtung:

Die Ventile der Serie GKV-243 (1/4"-4") sind mit dynamischen Ventilschaftdichtungen ausgestattet, die eine zuverlässige Abdichtung gewährleisten. Durch den Einsatz von Tellerfedern wird die Ventilschaftdichtung automatisch nachjustiert, um Temperaturschwankungen und normalen Verschleiß auszugleichen. Das Ventil (6"-12") verfügt über einen separaten Dichtungskastendeckel, der sich während des Betriebs leicht verstellen lässt. Auch das Ventil (1/4"-2") ist mit einer Haupt- und einer Sekundärabdichtung ausgestattet. Die Hauptdichtung besteht aus Druckscheiben und O-Ringen. Die verstellbare Ventilschaftdichtung bildet eine Sekundärabdichtung zwischen Ventilschaft und Ventilkörper im oberen Halsbereich des Ventilschafts.

Viersitziges Design:

Die Ventile der Serie GKV-243 sind serienmäßig mit einem zusätzlichen vierten Ventilsitz ausgestattet. Dieser Ventilsitz ist separat abgedichtet, um Leckagen im Hohlraum zu verhindern und die korrekte Ausrichtung der Kugel zu gewährleisten. Der zusätzliche Ventilsitz integriert bidirektionale Steuer- und Schließfunktionen in dasselbe Ventil. Die Aus-Positionen befinden sich sowohl in T- als auch in L-förmigen Anschlusskugeln. Die Konstruktion des Kugelventilsitzes der Serie GKV-243 gewährleistet eine bidirektionale Wasserwaagenabdichtung und ein niedriges Betätigungsdrehmoment.

Kugel/Stiel:

Die Verbindung zwischen Kugel und Spindel gewährleistet einen korrekten Sitz. Die Spindel des 1/4"-2"-Ventils ist mit einem Stift fixiert, während die Spindel des 2 1/2"-12"-Ventils mit der Kugel integriert und von einer Wellenhalterung gestützt wird. Alle Spindeln sind mit einem Ausblasschutz ausgestattet. Die Kugel wird präzisionsbearbeitet und hochglanzpoliert, um eine blasenfreie Abdichtung zu gewährleisten und das Betätigungsdrehmoment zu reduzieren. Der Rand der Kugel des Kugelhahns der Serie GKV-243 ist bearbeitet, um den Verschleiß des Ventilsitzes zu minimieren und die Lebensdauer zu verlängern.

Einzigartiges Design der Drei- und Vierwege-Kugelhähne GKV-243

Sitzplatzwahl:

Bietet eine Reihe von Sitzmaterialien, um den Bedürfnissen gerecht zu werden

TFM ist ein Standardmaterial für Ventilsitze in den meisten Anwendungsbereichen.

Weitere Optionen sind RPTFE, PTFE, UHMWPE und Tek Fi®.

(Kohlenstoff-/Graphit-gefülltes TFM). Tek-Fil® Der Ventilsitz bietet weniger

Drehmoment bei hohen Temperaturen, hohen Zyklen und Dampfanwendungen.

Austauschbarkeit:

Viele Komponenten, darunter Kugel, Schaft, Sitz,

Spindel und Ventilkörperdichtungen können zwischen verschiedenen Ventilen ausgetauscht werden.

Modelle von Ventilen gleicher Größe.

Kammerfüllung:

Die Ventile der Serie GKV-243 bieten eine optionale Kammer

Packung. Die Hohlraumpackung kann die Wahrscheinlichkeit von Mediumverlust verringern.

Verunreinigungen, die durch die Zurückhaltung von Rohrleitungsmediumflüssigkeit verursacht werden

der Spalt zwischen der Kugel und der Ventilkörperwand.

Sichere Installation:

Die integrale Gusskonstruktion des oberen Flansches gewährleistet

die korrekte Installation des Aktuators. Unter Volllastdruckbedingungen,

Die Betätigungsvorrichtung lässt sich einfach und sicher demontieren.

Der Montageflansch ist gemäß der Norm ISO 5211 konstruiert und

kann direkt zur Installation eingebettet werden. Durch Ändern der Position von

Der Hubbegrenzungsbolzen am Montageflansch, Standardventile können

Alle Durchflussmodi erreichen.

Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch

GKV243 Drei- und Vierwege-Flanschkugelhähne werden in zahlreichen Industriezweigen eingesetzt.

Petrochemische und Erdgasindustrie
Der Drei- und Vierwege-Kugelhähne der Serie GKV-243 werden in Raffinerien und Erdgasversorgungssystemen häufig zum Schneiden von Rohrleitungen, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Kommunale Wasserversorgung und HLK-Technik
Diese Ventile mit vollem Durchgang Mit korrosionsbeständigen Beschichtungen und Standardflanschverbindungen wird die Durchflusseffizienz in Wasserversorgungs-, HLK- und Fernwärmesystemen (-20°C~150°C) optimiert.
Schiffs- und Meerestechnik
Für die Umgebung mit hohem Salzgehalt im Meerwasser, Ventilkörper besteht aus Edelstahl 316 und ist mit einer Epoxidbeschichtung versehen.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig die Wartungskosten reduziert.

Beliebte Tags :

3-Wege-Kugelhahn aus Edelstahl

Kugelhahn mit Hebel

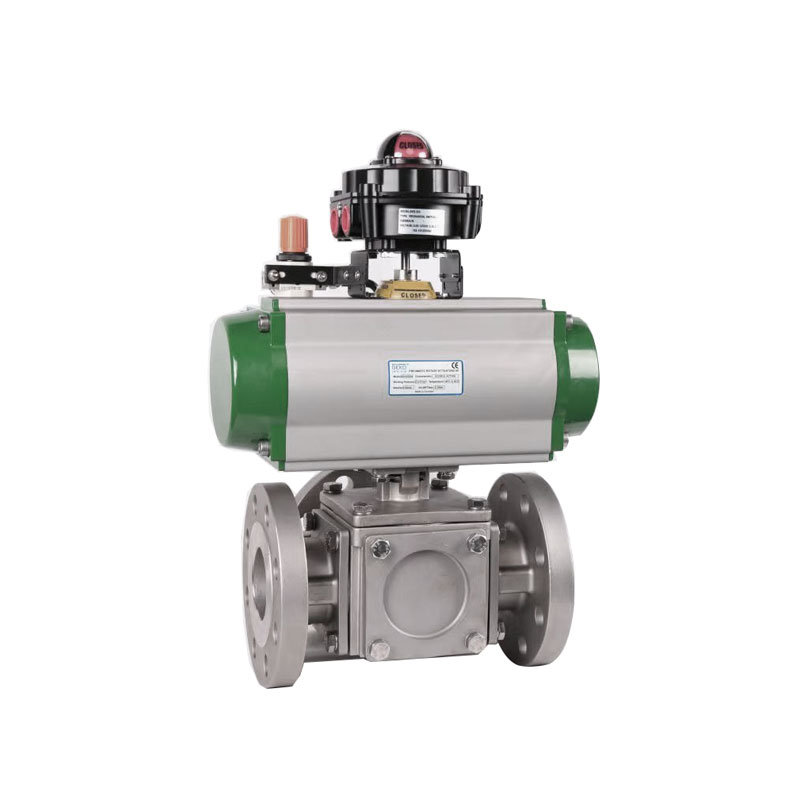

betätigtes 4-Wege-Kugelventil

Dreiwege-Kugelhahn aus Messing

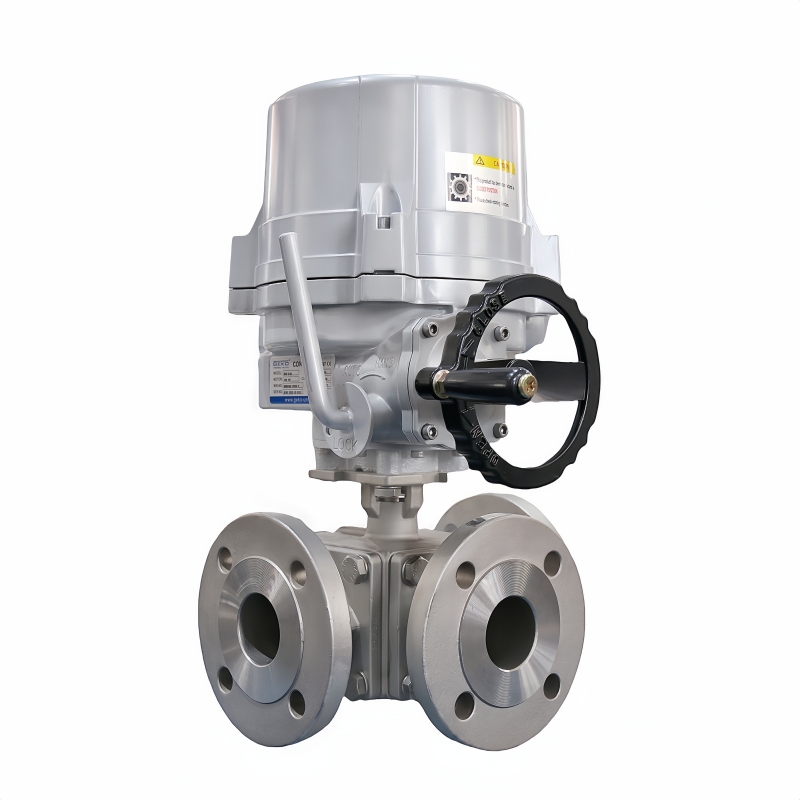

elektrisch betätigtes 3-Wege-Kugelventil
