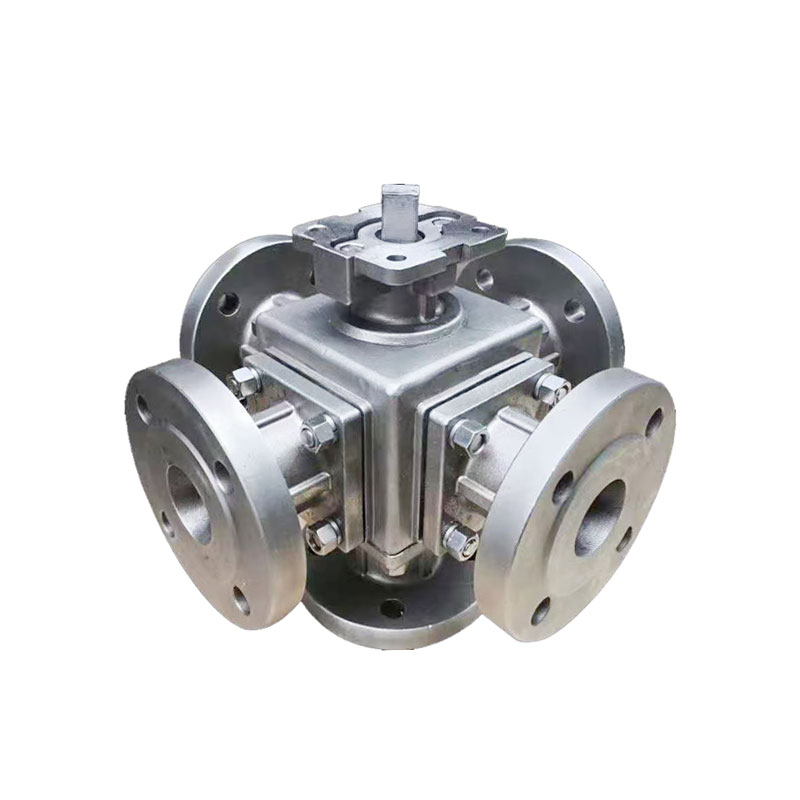

GEKO Fünfwege-Kugelhahn-Flanschende

Größenbereich

NPS 1/2" bis 24", DN15 bis DN 600

Betriebsdruck

ASME Klasse 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Temperaturbereich

-50°F bis 1472°F (-46°C bis 800°C)

Körpermaterialien

ASTM A351 CF8, CF3, CF8M, CF3M (Gussedelstahl); ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiedeedelstahl). ASTM A216 WCB, WCC (Gusskohlenstoffstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl). ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).

Leckage

Klasse IV, Klasse V, Klasse VI

Stängelmaterialien

ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51

Von Angesicht zu Angesicht

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Sitzmaterialien

TFM1600, optional: Tek Fi®*, UHMWPE, RPTFE, PTFE usw.

Prüfstandard

API 598, EN-12266-1

Alle Ventilschäfte und -sitze werden einem Gasdichtheitstest mit 100 psi unterzogen.

Unversehrtheit vor dem Versand, Vakuumservice bis 29 Zoll Hg

Ballmaterialien

Edelstahl A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titan B348 Gr. 2 / Gr. 5, Zirkonium B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nickelbasislegierungen, Inconel 600/625/825, Monel 400/Monel K500, B463 Legierung 20, F51 (Duplex-Edelstahl), A182 F51, A182 F22, A182 F904L

Endverbindungen

Flanschenden

Designstandard

ASME B16.34, EN12516, GB/T 12237

Betrieb

Pneumatisch, elektrisch

Connect-Plattform

ISO5211

Das GEKO Fünfwege-Kugelventil ist ein Spezialkugelventil, das speziell für die Mehrkanal-Flüssigkeitsverteilung und die Steuerung komplexer Strömungen entwickelt wurde. Zu seinen Kernmerkmalen zählen das integrierte Strömungskanaldesign und die effiziente Schaltfunktion.

Ventilschaftdichtung:

Das GEKO 5-Wege-Ventil verfügt über eine dynamische Ventilschaftdichtung, die eine zuverlässige Abdichtung gewährleistet. Mithilfe von Tellerfedern wird die Ventilschaftdichtung automatisch nachjustiert, um Temperaturschwankungen und normalen Verschleiß auszugleichen. Das 6"-12"-Ventil besitzt einen separaten Dichtungskastendeckel, der sich während des Betriebs leicht verstellen lässt. Auch das 1/4"-2"-Ventil ist mit einer Haupt- und einer Hilfsspindeldichtung ausgestattet. Die Hauptdichtung besteht aus einer Druckscheibe und einem O-Ring. Die verstellbare Spindeldichtung bildet eine zusätzliche Dichtung zwischen Spindel und Ventilkörper im Halsbereich der Spindel.

Viersitziges Design:

Serienmäßig ist das Ventil mit fünf Ventilsitzen ausgestattet. Die Ventilsitze sind unabhängig voneinander abgedichtet, um Leckagen im Hohlraum zu verhindern und die korrekte Ausrichtung der Kugel zu gewährleisten. Der neu hinzugefügte Ventilsitz vereint bidirektionale Steuerungs- und Schließfunktionen in einem Ventil, wobei die Schließposition frei einstellbar ist. Die Konstruktion des GEKO-Fünfwege-Kugelventilsitzes gewährleistet eine bidirektionale horizontale Blasenabdichtung und ein niedriges Betätigungsdrehmoment.

Kugel/Stiel:

Die Verbindung zwischen Kugel und Spindel gewährleistet einen korrekten Sitz. Die Spindel des 1/4"-2"-Ventils ist mit einem Stift fixiert, während die Spindel des 2 1/2"-12"-Ventils mit der Kugel integriert und von einer Wellenhalterung gestützt wird. Alle Spindeln sind mit einem Ausblasschutz ausgestattet. Die Kugel wird präzisionsbearbeitet und hochglanzpoliert, um eine blasenfreie Abdichtung zu gewährleisten und das Betätigungsdrehmoment zu reduzieren. Der Rand der Kugel des Kugelhahns der Serie GKV-243 ist bearbeitet, um den Verschleiß des Ventilsitzes zu minimieren und die Lebensdauer zu verlängern.

Einzigartiges Design des GEKO Fünfwege-Kugelhahns

Sitzplatzwahl:

Bietet eine Reihe von Sitzmaterialien, um den Bedürfnissen gerecht zu werden

TFM ist ein Standardmaterial für Ventilsitze in den meisten Anwendungsbereichen.

Weitere Optionen sind RPTFE, PTFE, UHMWPE und Tek Fi®.

(Kohlenstoff-/Graphit-gefülltes TFM). Tek-Fil® Der Ventilsitz bietet weniger

Drehmoment bei hohen Temperaturen, hohen Zyklen und Dampfanwendungen.

Austauschbarkeit:

Viele Komponenten, darunter Kugel, Schaft, Sitz,

Spindel und Ventilkörperdichtungen können zwischen verschiedenen Ventilen ausgetauscht werden.

Modelle von Ventilen gleicher Größe.

Kammerfüllung:

Das GEKO Fünfwege-Kugelventil bietet optionale Kammern.

Durch die Hohlfüllung kann die Wahrscheinlichkeit einer Mediumverstopfung verringert werden.

Verschmutzung durch Flüssigkeitsrückstände in Rohrleitungsmedien

Der Spalt zwischen der Kugel und der Ventilkörperwand.

Sichere Installation:

Die integrale Gusskonstruktion des oberen Flansches gewährleistet

die korrekte Installation des Aktuators. Unter Volllastdruckbedingungen,

Die Betätigungsvorrichtung lässt sich einfach und sicher demontieren.

Der Montageflansch ist gemäß der Norm ISO 5211 konstruiert und

kann direkt zur Installation eingebettet werden. Durch Ändern der Position von

Der Hubbegrenzungsbolzen am Montageflansch, Standardventile können

Alle Durchflussmodi erreichen.

Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch

GEKO Fünfwege-Kugelhähne werden in verschiedenen Branchen eingesetzt.

Petrochemische und Erdgasindustrie
GEKO Fünfwege-Kugelhähne werden in Raffinerien und Erdgasanlagen häufig zum Schneiden von Rohrleitungen, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Kommunale Wasserversorgung und HLK-Technik
Diese Ventile mit vollem Durchgang Mit korrosionsbeständigen Beschichtungen und Standardflanschverbindungen wird die Durchflusseffizienz in Wasserversorgungs-, HLK- und Fernwärmesystemen (-20°C~150°C) optimiert.
Schiffs- und Meerestechnik
Für die Umgebung mit hohem Salzgehalt im Meerwasser, Ventilkörper besteht aus Edelstahl 316 und ist mit einer Epoxidbeschichtung versehen.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig die Wartungskosten reduziert.
