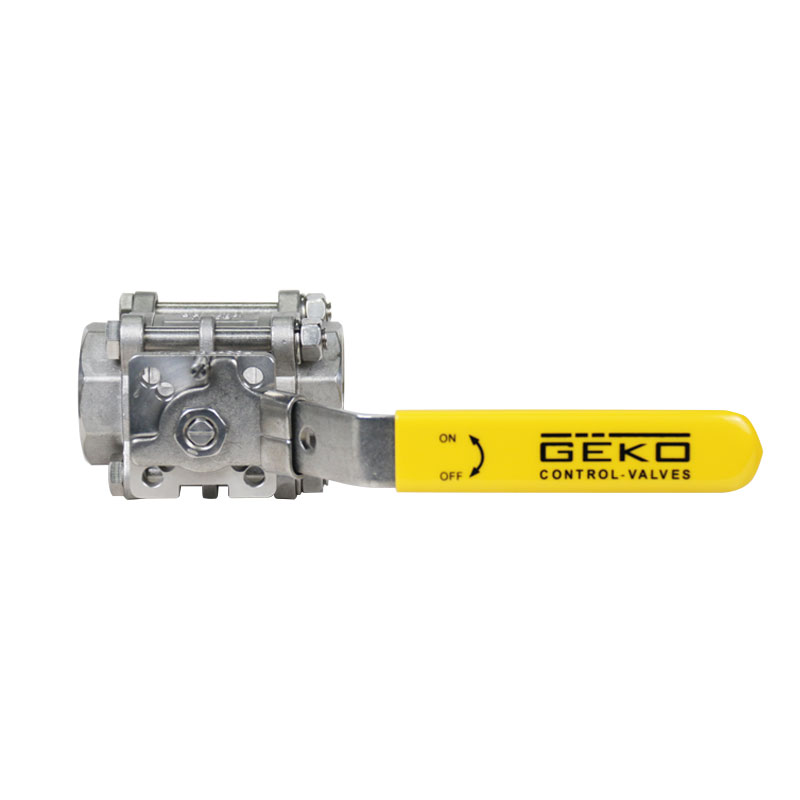

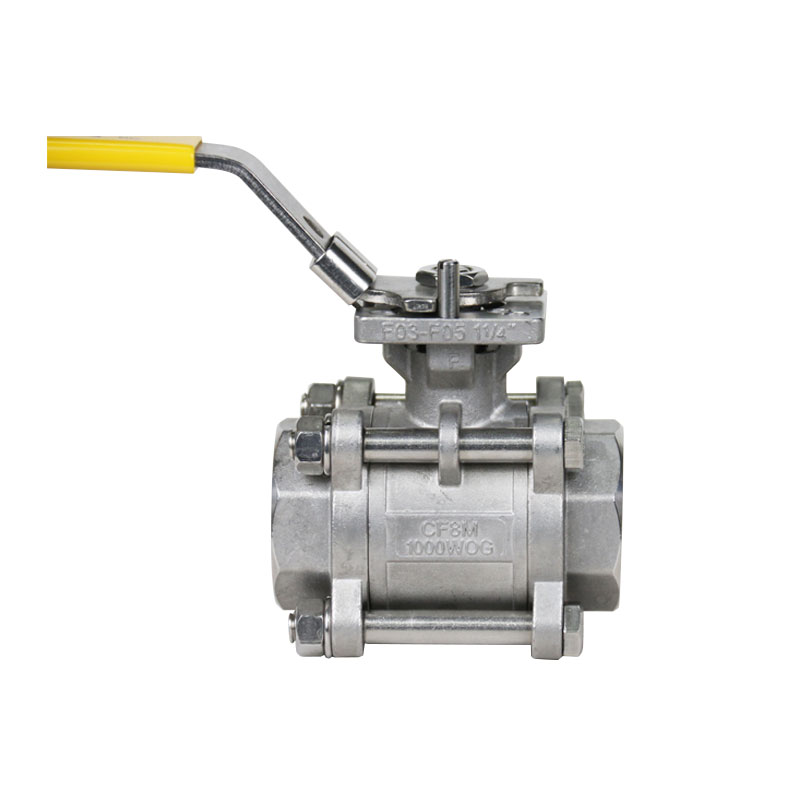

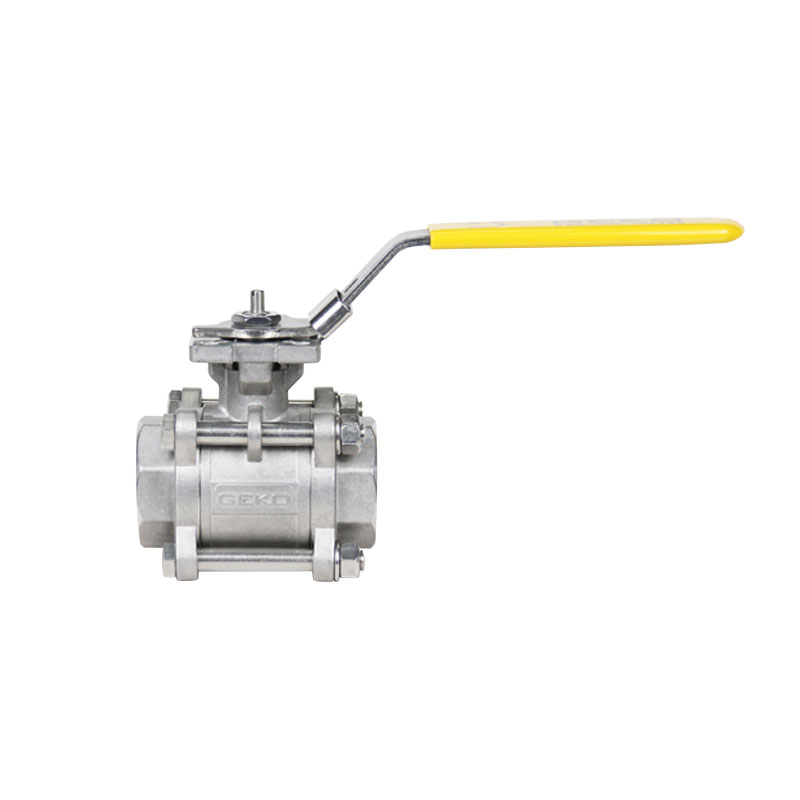

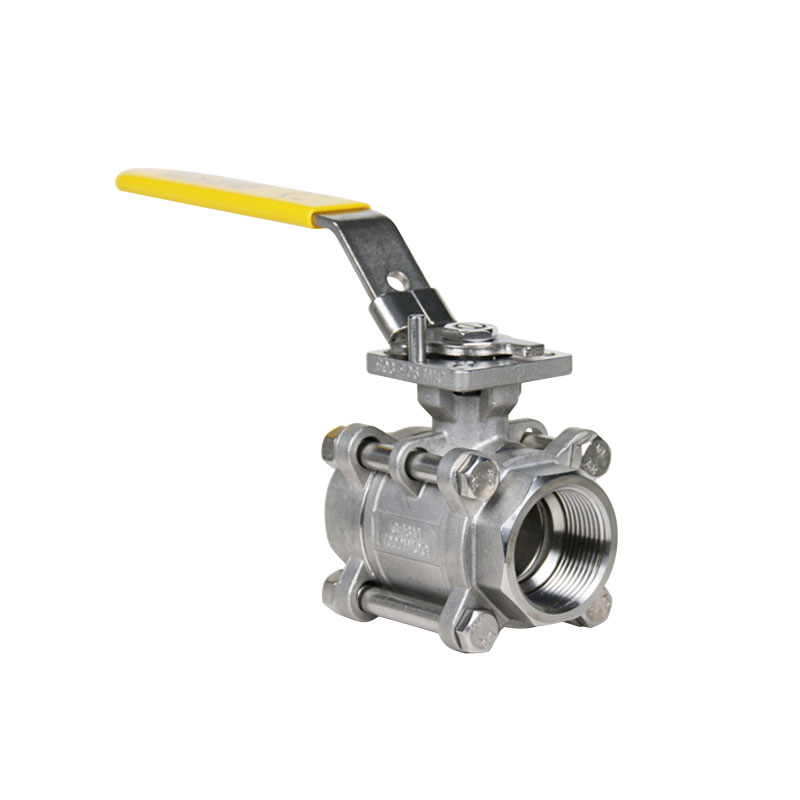

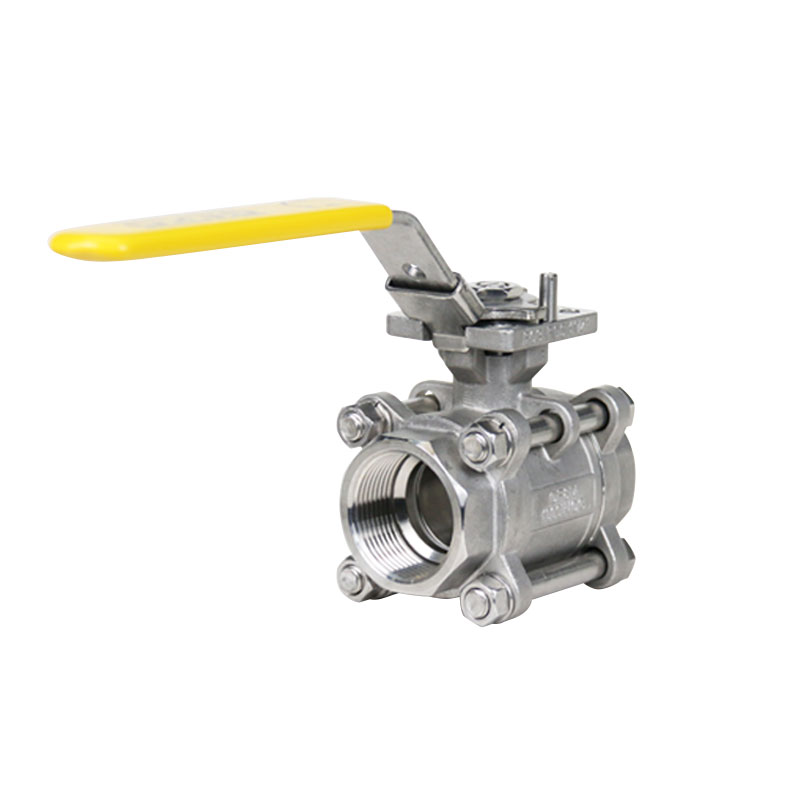

Name: Dreiteiliges Kugelventil mit Gewindeanschluss
Availability: InStock

GKV-132 Dreiteiliges Kugelventil – Gewindeende

Größenbereich

NPS 1/4" – 4" (8 mm – 100 mm)

Körpermaterialien

Edelstahl CF8M, Kohlenstoffstahl WCB, Sonderlegierung

Temperaturbereich

-50 °F bis 550 °F (-46 °C bis 287 °C)

Stängelmaterialien

ASTM A479 Gr 316

Maximal zulässiger Betriebsdruck

1000 psi WOG

Sitzmaterialien

RPTFE, Tek-Fil®*, PEEK, TFM1600, UHMWPE

Abschaltleistung

Null Leckage

Ballmaterialien

ASTM A351 Gr CF8M

Karosserieform

Dreiteiliges

Designstandard

MSS SP110

Endverbindungen

Gewinde (ASME B1.20.1 NPT)

Prüfstandards

API 598, MSS SP72

Häfen

Vollständiger Hafen

Connect-Plattform

ISO 5211

Von Angesicht zu Angesicht

Herstellerstandard

Anwendungen

Anlagen für die Prozessindustrie und Erstausrüster

Das Kugelventil GKV132 ist ein elastisches dreiteiliges Kugelventil.

Der GKV-132 Serie 3-stufiges Kugelventil Durch die Verwendung von integriertem Gussverfahren und direkter Flanschmontage wird die Anzahl der Teile, die Gesamtgröße des Gehäuses und die Hysterese zwischen Kugel und Stellantrieb bei Regelventilanwendungen reduziert.

Die integrierte Anlage verfügt außerdem über eine Erweiterung mit einem seitlichen 1/8"-NPT-Gewindeanschluss, der für die Überwachung flüchtiger Emissionen, die Lecksuche, die Übertragung flüchtiger Emissionen, die Überdruckabdichtung und Notfallreparaturmechanismen verwendet werden kann und die die Einspritzung von Dichtmittel durch ein flaches Rundkopf-Rückschlagventil ermöglicht.

Das dreistufige Kugelventil der Serie GKV-132 ist eine ideale Wahl für Prozessanwendungen.

Selbstregulierende, dynamische Lastpackungen verwenden Belleville-Unterlegscheiben.

um die Ventilschaftdichtung in positiver Richtung vorzuspannen,

Ausgleich von Umwelteinflüssen und Verschleiß, um sicherzustellen, dass

Leckfrei, luftdicht, wartungsfreier Betrieb und

eine lange Lebensdauer für positive und negative Druck-/Vakuumdichtung.

Zu den elastischen Ventilsitzmaterialien gehören RPTFE, TFM, UHMWPE,

Tek Fil (Kohlenstoffgraphit/TFM) und 50/50 Edelstahl gefülltes PTFE.

Einzigartiges Design des dreiteiligen Kugelventils GKV132 mit vollem Gewindedurchmesser

Die Kugelhahnserie GKV-132 bietet optionale Ventileinbauten und

Konfigurationen, einschließlich V-förmiger Ball Innenteile des Regelventils

Kammerpackung, polierte Innenteile, Auslasskugeln

und weitere spezielle Reinigungsoptionen. Das flexible Design des GKV-132

Die dreistufigen Kugelventile der Serie ermöglichen auch die Online-Wartung.

und die Antriebsausrüstung kann einfach und sicher demontiert werden.

wenn das Ventil unter vollem Rohrleitungsdruck steht.

Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch

Das dreiteilige Durchgangskugelventil GKV-132 findet in verschiedenen Industriezweigen Anwendung.

Petrochemische und Erdgasindustrie
GKV-132 dreiteiliges Durchgangskugelventil wird in Raffinerien und Erdgasversorgungssystemen häufig zum Schneiden von Rohrleitungen, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Kommunale Wasserversorgung und HLK-Technik
Diese Ventile mit vollem Durchgang Mit korrosionsbeständigen Beschichtungen und Standardflanschverbindungen wird die Durchflusseffizienz in Wasserversorgungs-, HLK- und Fernwärmesystemen (-20°C~150°C) optimiert.
Schiffs- und Meerestechnik
Für die Umgebung mit hohem Salzgehalt im Meerwasser, Ventilkörper besteht aus Edelstahl 316 und ist mit einer Epoxidbeschichtung versehen.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig die Wartungskosten reduziert.

Beliebte Tags :

Manuelles Kugelventil, dreiteilig, 1000 Wog

3-teilige Kugelhähne 1000 wog

Pneumatische dreiteilige Kugelhähne

Edelstahl 3-teiliges Kugelhahn-Gewindeende

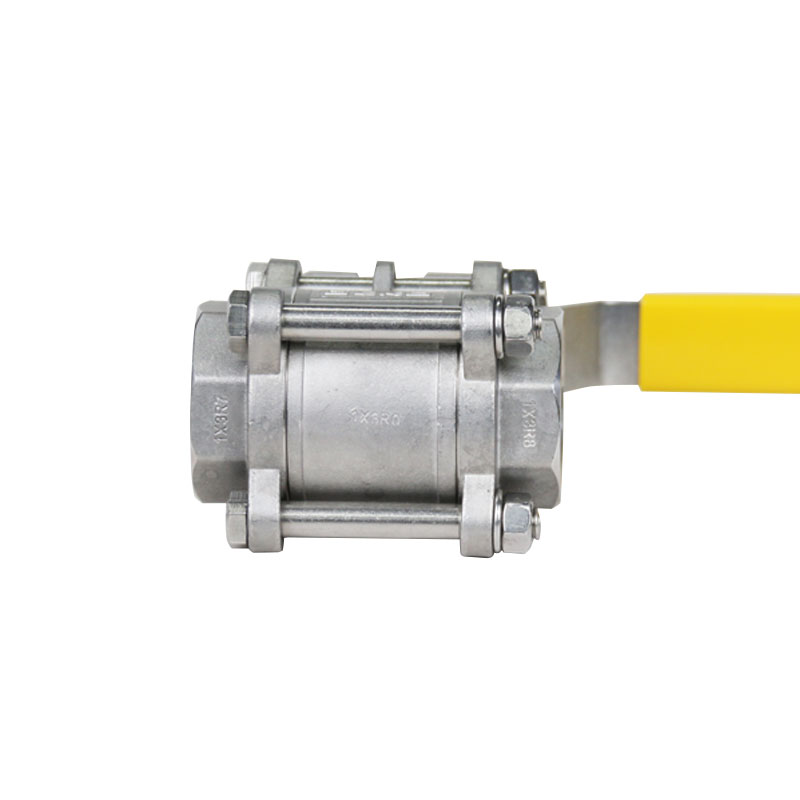

3-teiliges Kugelventil aus Edelstahl 316

3-teiliges manuelles Kugelventil aus Edelstahl

Eine Nachricht hinterlassen

Wenn Sie an unseren Produkten interessiert sind und weitere Details wissen möchten, hinterlassen Sie hier eine Nachricht, wir werden Ihnen so schnell wie möglich antworten.

Verwandte Produkte

Wir hoffen aufrichtig auf den Besuch und den Austausch mit unseren Kunden. Wir werden uns der Entwicklung kundenspezifischer Produkte widmen, um unseren Kunden zum Erfolg auf dem Markt zu ver

Zweiteiliges Kugelventil 3000 WOG / 6000 WOG Gewindeende

GKV-128 Zweiteiliges Kugelventil 3000 WOG / 6000 WOG Gewindeende Sie bieten eine wirtschaftliche Lösung für die leckagefreie Abdichtung bei Drücken bis zu 3000 psi bzw. 6000 psi und sind daher ideal für viele industrielle Anwendungen geeignet. Die hohe Fertigungsgenauigkeit des Verschlusses gewährleistet eine absolut dichte Abdichtung. Die Ventile der Serie GKV-128 wurden speziell für die Prozessindustrie entwickelt und eignen sich hervorragend für Hochdruckanwendungen.

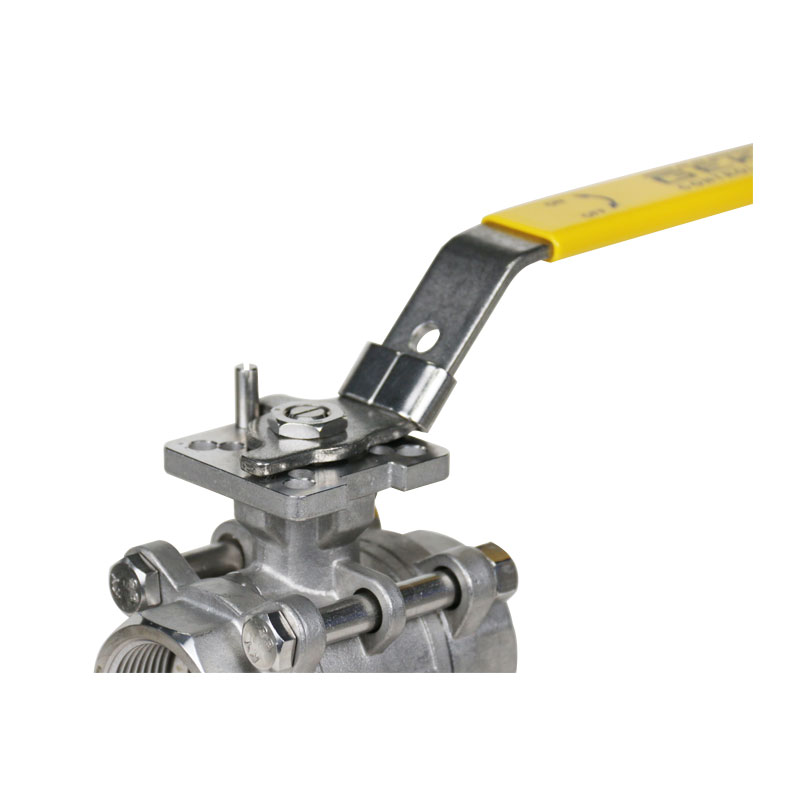

3-Piece Stainless Steel Manual Ball Valve
