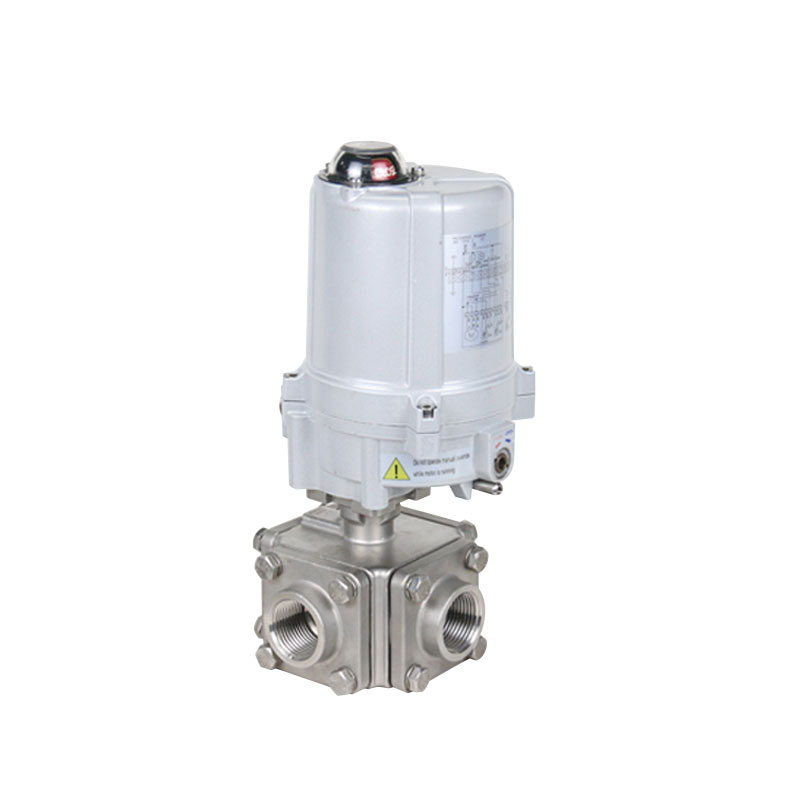

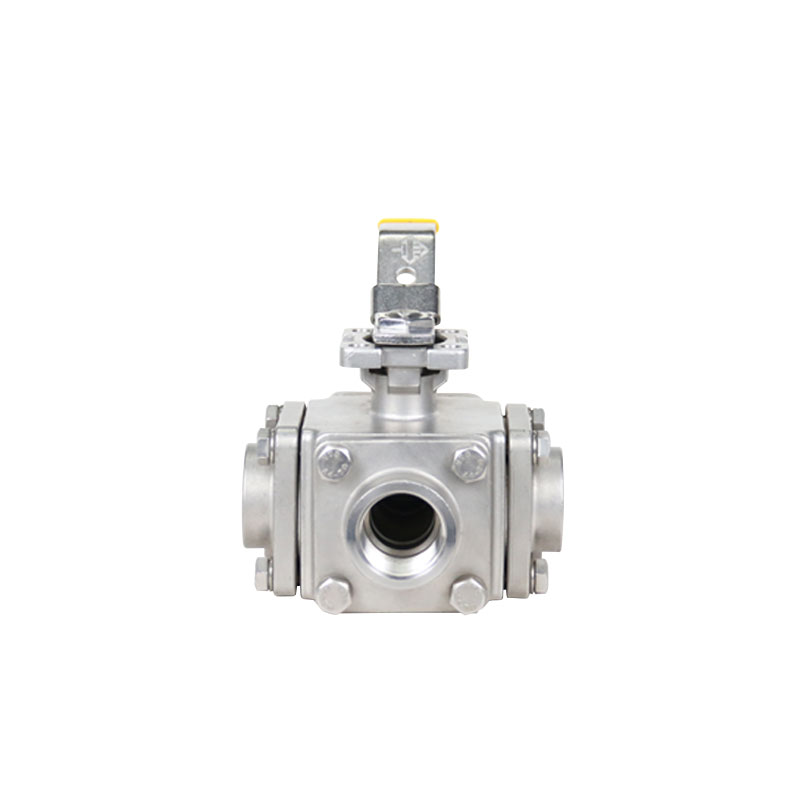

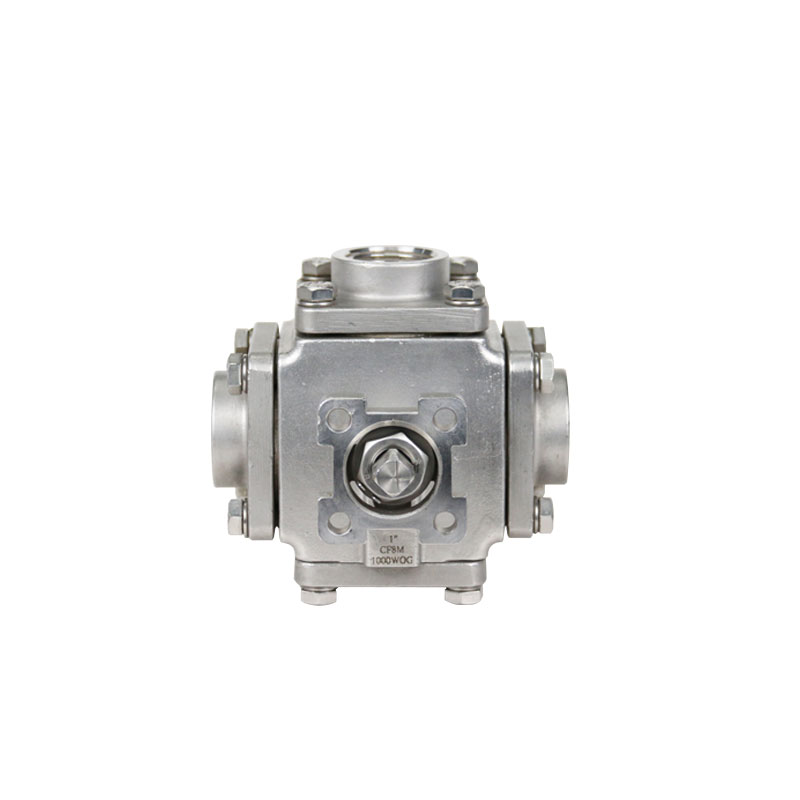

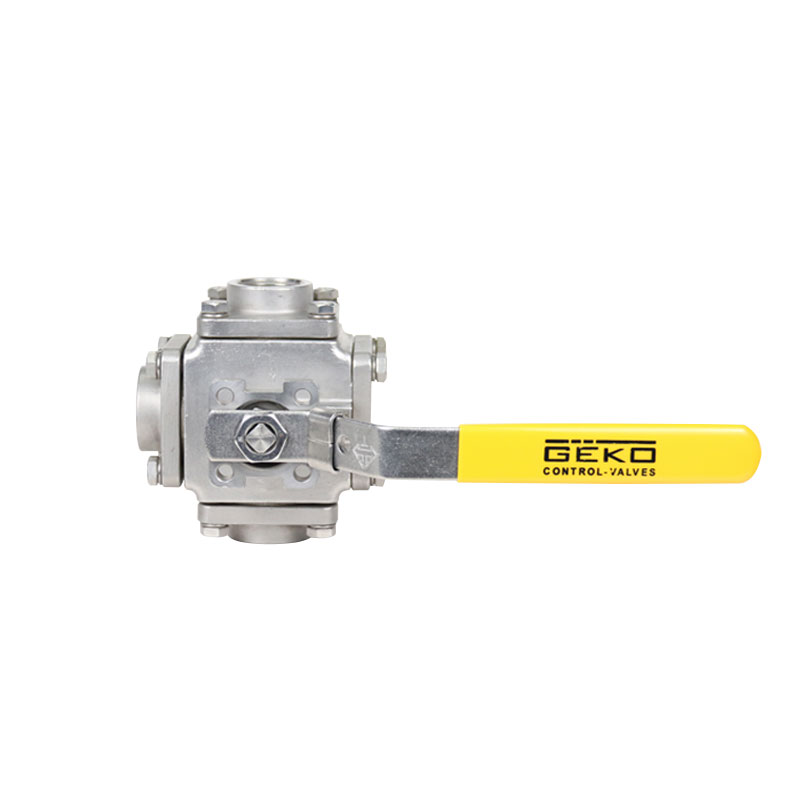

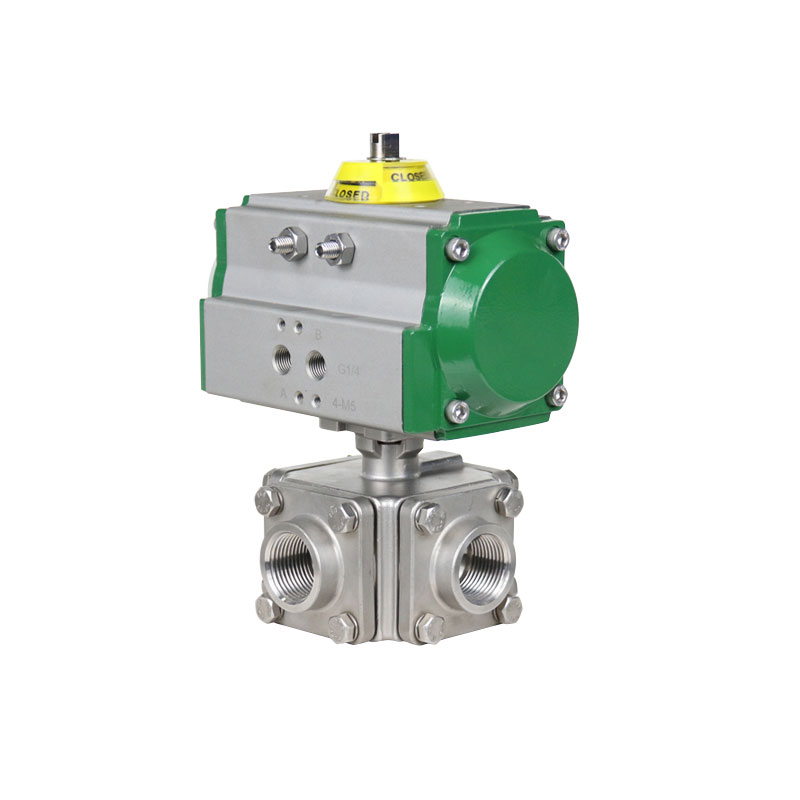

Name: 3-Wege-/4-Wege-Kugelhahn mit Gewindeanschluss
Availability: InStock

GKV-144 3-Wege-/4-Wege-Kugelhahn mit Schraubanschluss

Größenbereich

NPS 1/2" bis 12", DN15 bis DN 300

Körpermaterialien

Edelstahl (CF8M), Kohlenstoffstahl (WCB), Sonderlegierung

Temperaturbereich

-31 °C bis 232 °C

Stängelmaterialien

ASTM A479 Gr 316

Maximal zulässiger Betriebsdruck

ASME 150LB/ASME 300LB/PN10/PN16/PN25/PN40

Sitzmaterialien

TFM1600/Tek-Fil®*/PEEK/RPTFE/UHMWPE

Abschaltleistung

Null Leckage

Ballmaterialien

ASTM A351 Gr CF8M

Karosserieform

3- und 4-Wege-Verbindungen

Designstandard

ASME B16.34

Endverbindungen

Gewinde-, Tri-Clamp-, Muffenschweiß-, Stumpfschweiß- und Flanschanschlüsse gemäß ASME B16.5

Prüfstandard

ASME B16.34

Häfen

Volle Kraft voraus

Connect-Plattform

ISO5211

Von Angesicht zu Angesicht

Herstellerstandard

Anwendungen

Umleitung des Wasserflusses an andere Orte

3-Wege-/4-Wege-Kugelhahn mit Schraubanschluss

Ventilschaftdichtung: Alle 1/2"-4"-Ventile verwenden dynamische Ventilschaftdichtungen, um eine zuverlässige Dichtung zu gewährleisten. Mithilfe von Tellerfedern wird die Ventilschaftdichtung automatisch an Temperaturschwankungen und normalen Verschleiß angepasst. Das 6"-12"-Ventil verfügt über einen separaten Dichtungskastendeckel, der sich während des Betriebs leicht verstellen lässt. Das 1/2"-2"-Ventil ist ebenfalls mit einer Haupt- und einer Sekundärdichtung ausgestattet. Die Hauptdichtung besteht aus Druckscheiben und O-Ringen. Die einstellbare Ventilschaftdichtung bildet eine sekundäre Abdichtung zwischen dem Ventilschaft und dem Ventilkörper im oberen Schafthalsbereich des Ventilschafts.

Viersitzige Ausführung: Die Ventile der Serie GKV-144 sind serienmäßig mit einem zusätzlichen vierten Sitz ausgestattet. Dieser Ventilsitz ist separat abgedichtet, um Leckagen im Hohlraum zu verhindern und die korrekte Ausrichtung der Kugel zu gewährleisten. Der zusätzliche Ventilsitz integriert bidirektionale Steuer- und Schließfunktionen in dasselbe Ventil. Die Aus-Positionen befinden sich sowohl in T- als auch in L-förmigen Anschlusskugeln. Die Sitzkonstruktion der Kugelventile der Serie GKV-144 gewährleistet eine bidirektionale Wasserspiegelabdichtung und ein niedriges Betätigungsdrehmoment.

Sitzauswahl: Bietet eine Reihe von Sitzmaterialien, um den Bedürfnissen der meisten Kunden gerecht zu werden.

Anwendungsbereiche. TFM ist ein Standardmaterial für Ventilsitze. Weitere Optionen umfassen

RPTFE, PTFE, UHMWPE und Tek Fi® (mit Kohlenstoff/Graphit gefülltes TFM). Tek-Fil®

Der Ventilsitz bietet bei hohen Temperaturen, hohen Zyklen und Dampf ein geringeres Drehmoment.

Anwendungen.

Austauschbarkeit: Viele Komponenten, darunter Kugel, Schaft, Sitz, Schaft und

Ventilkörperdichtungen können zwischen verschiedenen Ventilmodellen ausgetauscht werden.

die gleiche Größe.

Einzigartiges Design der GKV144 Drei- und Vierwege-Kugelhähne

Die integrale Gusskonstruktion des oberen Flansches gewährleistet die korrekte Montage.

des Aktuators. Unter Volllastdruckbedingungen ist die Aktuatorvorrichtung

lässt sich einfach und sicher demontieren. Der Montageflansch ist so konstruiert.

entspricht der Norm ISO 5211 und kann direkt zur Installation eingebettet werden.

Durch Verändern der Position der Hubbegrenzungsbolzenschraube am Montageflansch,

Standardventile können alle Durchflussmodi realisieren.

Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch

Die Drei- und Vierwege-Kugelhähne der Serie GKV144 werden in verschiedenen Branchen eingesetzt.

Petrochemische und Erdgasindustrie
Der Drei- und Vierwege-Kugelhähne der Serie GKV-144 werden in Raffinerien und Erdgasversorgungssystemen häufig zum Schneiden von Rohrleitungen, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Kommunale Wasserversorgung und HLK-Technik
Diese Ventile mit vollem Durchgang Mit korrosionsbeständigen Beschichtungen und Standardflanschverbindungen wird die Durchflusseffizienz in Wasserversorgungs-, HLK- und Fernwärmesystemen (-20°C~150°C) optimiert.
Schiffs- und Meerestechnik
Für die Umgebung mit hohem Salzgehalt im Meerwasser, Ventilkörper besteht aus Edelstahl 316 und ist mit einer Epoxidbeschichtung versehen.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig die Wartungskosten reduziert.
