Name: Pneumatisches Kugelventil, einteiliger Flanschanschluss
Availability: InStock

GKV-212 Einteiliger Kugelhahn-Flansch mit vollem Durchgang

Größenbereich

NPS 1/2" bis 24", DN15 bis DN 600

Betriebsdruck

ASME Klasse 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Temperaturbereich

-50°F bis 1472°F (-46°C bis 800°C)

Körpermaterialien

ASTM A351 CF8, CF3, CF8M, CF3M (Gussedelstahl); ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiedeedelstahl). ASTM A216 WCB, WCC (Gusskohlenstoffstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl). ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).

Leckage

Klasse IV, Klasse V, Klasse VI

Stängelmaterialien

ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51

Von Angesicht zu Angesicht

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Sitzmaterialien

TFM1600, optional: Tek Fi®*, UHMWPE, RPTFE, PTFE usw.

Prüfstandard

API 598, EN-12266-1

Alle Ventilschäfte und -sitze werden einem Gasdichtheitstest mit 100 psi unterzogen.

Unversehrtheit vor dem Versand, Vakuumservice bis 29 Zoll Hg

Ballmaterialien

Edelstahl A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titan B348 Gr. 2 / Gr. 5, Zirkonium B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nickelbasislegierungen, Inconel 600/625/825, Monel 400/Monel K500, B463 Legierung 20, F51 (Duplex-Edelstahl), A182 F51, A182 F22, A182 F904L

Endverbindungen

Flanschenden

Designstandard

ASME B16.34, EN12516, GB/T 12237

Betrieb

Pneumatisch, elektrisch

Connect-Plattform

ISO5211

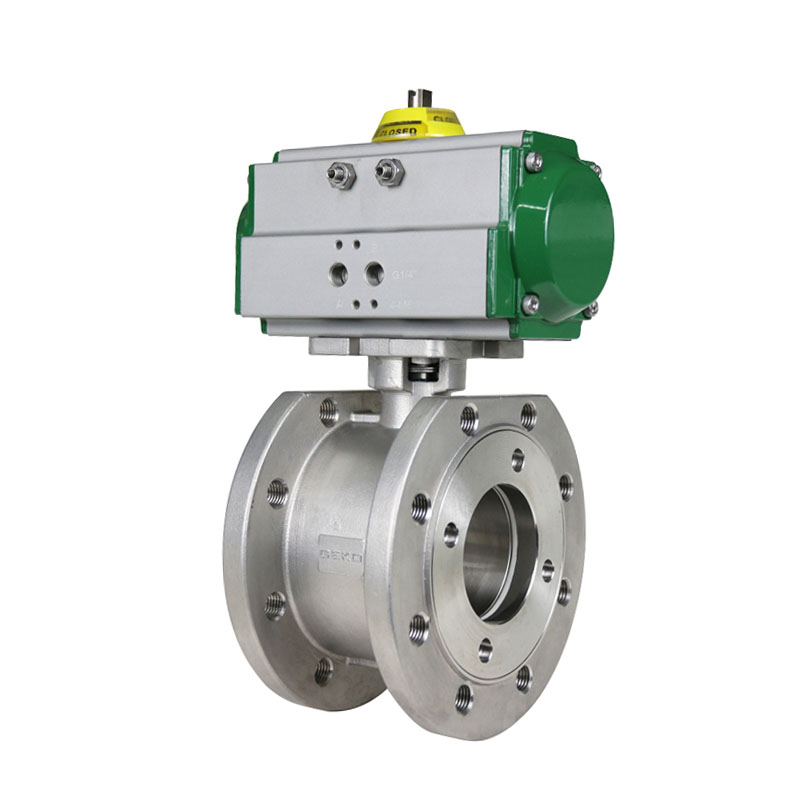

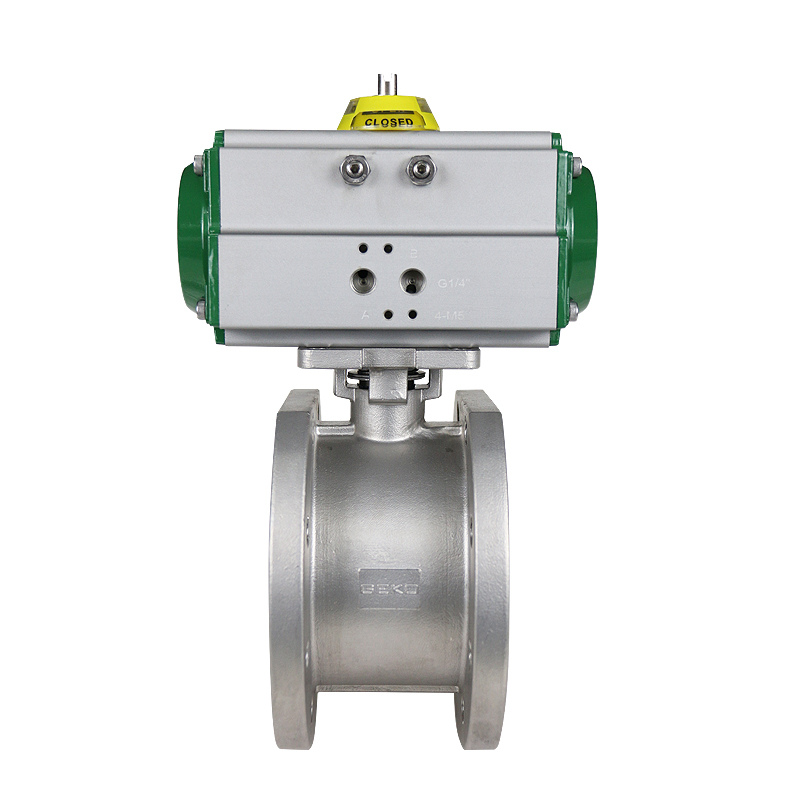

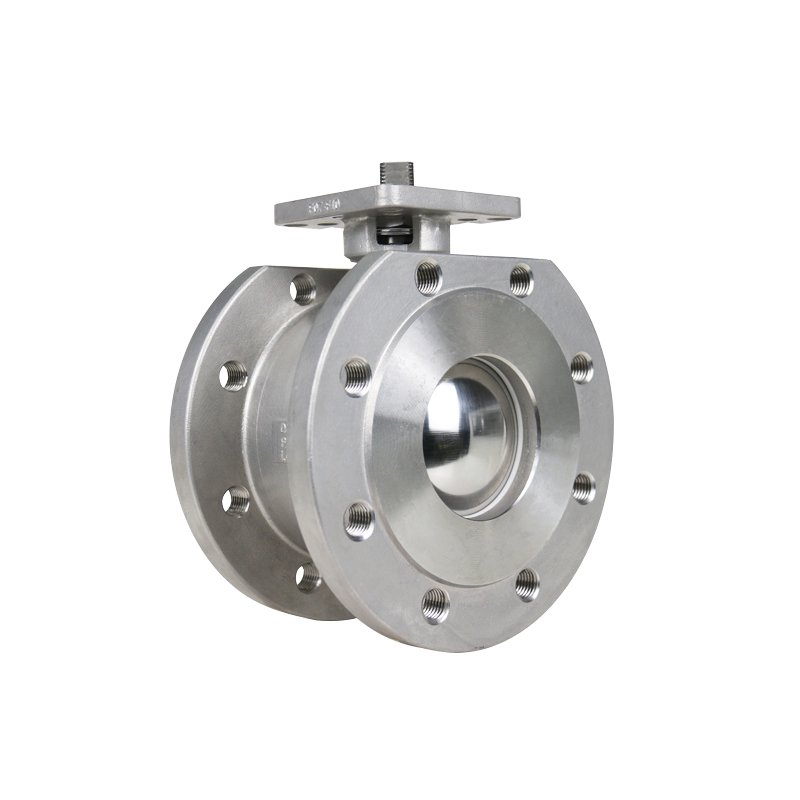

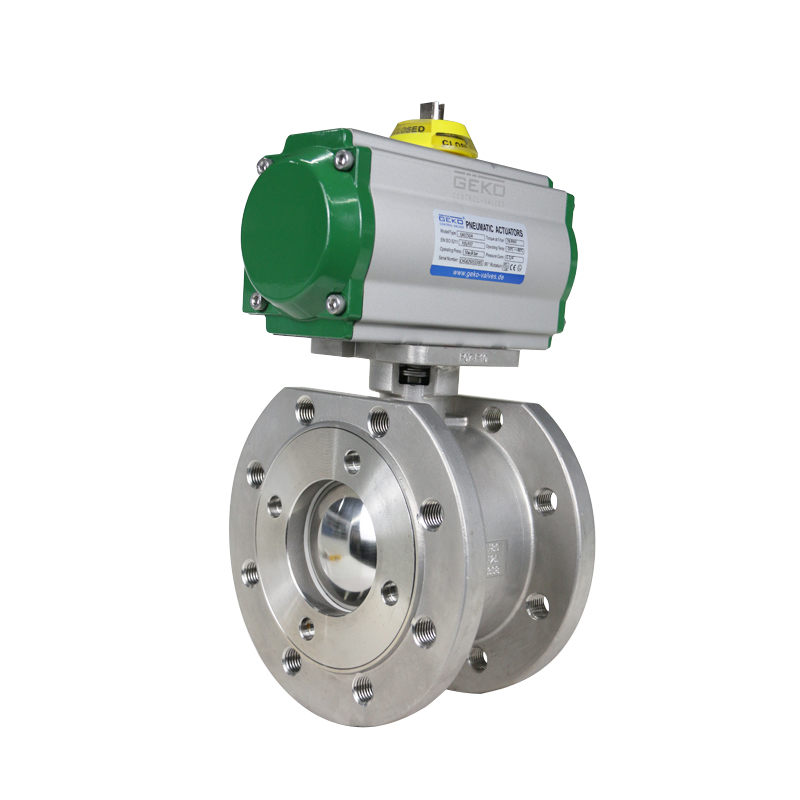

GKV212 Pneumatisches einteiliges Kugelventil

Die GKV212-Serie verfügt über einen robusten und langlebigen Flansch. integriertes Kugelventildesign und eine korrosionsbeständige Konstruktion aus Edelstahl oder Kohlenstoffstahl. Wir bieten eine Vielzahl optionaler Ventileinsätze und Konfigurationen an, darunter V-förmige Kugelhähne, geeignet für verschiedene Arbeitsbedingungen.

Die GKV212-Serie Flanschkugelventil Es verfügt über ein integriertes Ventilkörperdesign, das Leckagekanäle effektiv minimiert und so eine absolut dichte Abdichtung gewährleistet, während gleichzeitig ein niedriges Betätigungsdrehmoment für einen reibungslosen und effizienten Betrieb erhalten bleibt.

Bei den Modellen der Größen ½"–2" ermöglicht GEKOs spezialisierter Konstruktionsprozess eine kontinuierliche interne Vorspannung der PackungDadurch wird eine langfristige Dichtigkeit und ein reduzierter Wartungsaufwand gewährleistet.

Die Modelle der Größen 2½" bis 12" sind mit einer separaten Verpackungsabdeckung ausgestattet, die eine schnelle und bequeme Justierung ermöglicht, ohne dass die Montagehardware oder der Aktor demontiert werden müssen. Dies vereinfacht die Wartung erheblich.

Diese robuste und technisch ausgereifte Ventilserie bietet hervorragende Dichtungsleistung, Langlebigkeit und Wartungsfreundlichkeit und eignet sich daher für ein breites Spektrum industrieller Anwendungen.

Die Dichtungsabdeckung des Kugelhahns GKV212 ist speziell konstruiert und präzise gefertigt, um die Last gleichmäßig auf den Dichtungsring zu verteilen. Dies gewährleistet optimale Dichtleistung bei gleichzeitiger Minimierung von Spannungsspitzen, die zu vorzeitigem Verschleiß führen könnten.

Um eine gleichbleibende Dichtheit zu gewährleisten, wird für die Packungskonfiguration ein durchgehend vorgespanntes Dichtungssystem verwendet. Diese innovative Funktion ermöglicht eine selbstregulierende Kompression und gleicht dynamisch Wärmeausdehnung, Umweltschwankungen und allmählichen Verschleiß im Laufe der Zeit aus.

Das einzigartige Design des pneumatischen Kugelhahns GKV212 mit einteiligem Flanschanschluss.

Die GKV212-Serie Gummierter Ventilsitz Das Flanschkugelventil verfügt über eine Vorspannungskonstruktion, die auch unter anspruchsvollen Bedingungen eine zuverlässige Dichtleistung bei niedrigem Druck und Vakuum gewährleistet.

Die bidirektionale, blasenfreie Abdichtung wird durch hochwertige, gummierte Ventilsitzmaterialien gewährleistet, die eine hervorragende Leckagesicherheit in beiden Strömungsrichtungen bieten.

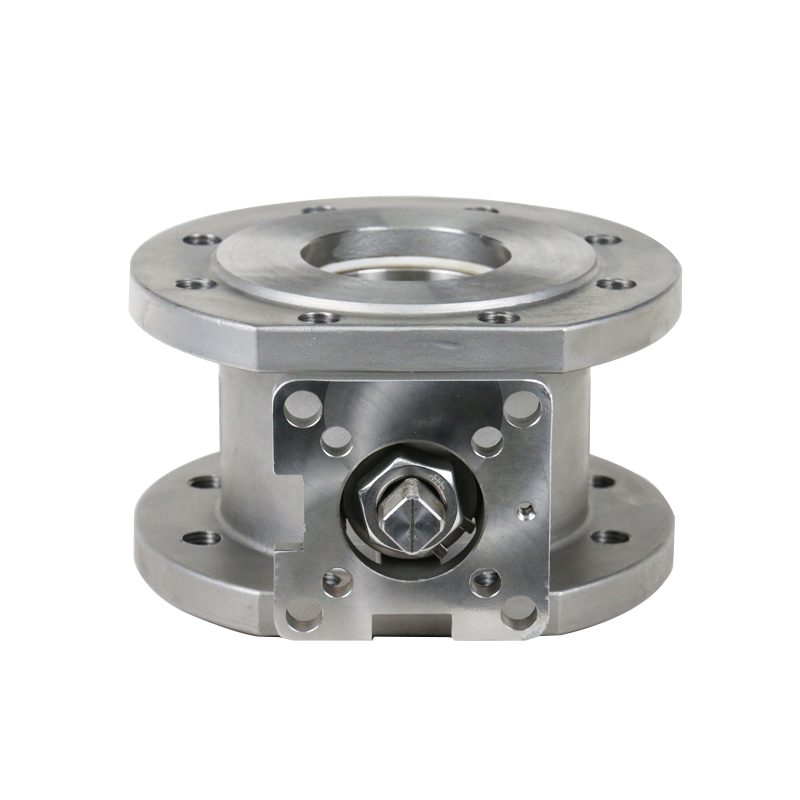

Zur einfacheren Integration entspricht die Anschlussplattform des Ventils der Norm ISO5211 und ermöglicht so die nahtlose Installation verschiedener Aktuatoren zur Erfüllung unterschiedlicher Automatisierungsanforderungen.

Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch

Die einteiligen Flanschkugelhähne der Serie GKV212 finden in zahlreichen Branchen Anwendung.

Petrochemische und Erdgasindustrie
Einteilige Flanschkugelhähne werden in Erdölraffinerien und Erdgasnetzen häufig zur Absperrung von Pipelines, zur Steuerung des LNG-Durchflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Kommunale Wasserversorgung und HLK-Technik
Diese Ventile mit vollem Durchgang Mit korrosionsbeständigen Beschichtungen und Standardflanschverbindungen wird die Durchflusseffizienz in Wasserversorgungs-, HLK- und Fernwärmesystemen (-20°C~150°C) optimiert.
Schiffs- und Meerestechnik
Für die Umgebung mit hohem Salzgehalt im Meerwasser, Ventilkörper besteht aus Edelstahl 316 und ist mit einer Epoxidbeschichtung versehen.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig die Wartungskosten reduziert.
