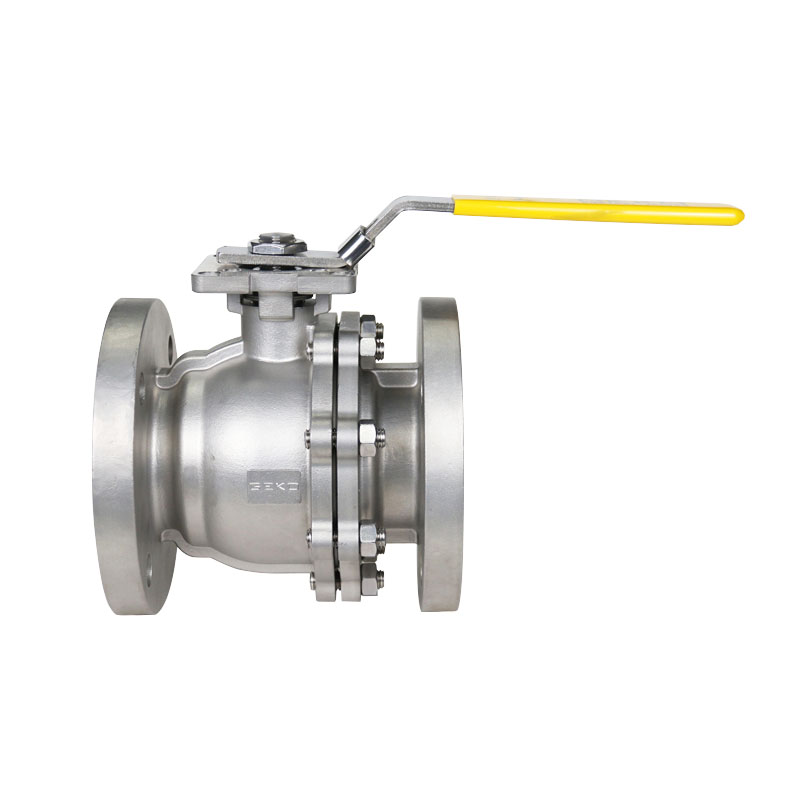

Name: Zweiteiliges manuelles Kugelventil mit Direktmontageplatte ISO5211
Availability: InStock

GKV-225 Volldurchgangs-Zweiteiler-Direktmontageplatte Kugelventilflanschende

Größenbereich

NPS 1/2" bis 24", DN15 bis DN 600

Betriebsdruck

ASME Klasse 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Temperaturbereich

-50°F bis 1472°F (-46°C bis 800°C)

Körpermaterialien

ASTM A351 CF8, CF3, CF8M, CF3M (Gussedelstahl); ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiedeedelstahl). ASTM A216 WCB, WCC (Gusskohlenstoffstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl). ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).

Leckage

Klasse IV, Klasse V, Klasse VI

Stängelmaterialien

ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51

Von Angesicht zu Angesicht

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Sitzmaterialien

TFM1600, optional: Tek Fi®*, UHMWPE, RPTFE, PTFE usw.

Prüfstandard

API 598, EN-12266-1

Alle Ventilschäfte und -sitze werden einem Gasdichtheitstest mit 100 psi unterzogen.

Unversehrtheit vor dem Versand, Vakuumservice bis 29 Zoll Hg

Ballmaterialien

Edelstahl A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titan B348 Gr. 2 / Gr. 5, Zirkonium B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nickelbasislegierungen, Inconel 600/625/825, Monel 400/Monel K500, B463 Legierung 20, F51 (Duplex-Edelstahl), A182 F51, A182 F22, A182 F904L

Endverbindungen

Flanschenden gemäß ASME B16.5

Designstandard

ASME B16.34, EN12516, GB/T 12237

Anwendung

Industrie

Connect-Plattform

ISO5211

Die GKV-225-Serie ist ein ASME B16.34-Flansch-Kugelhahn mit vollem Durchgang und schwimmender/zapfenartiger Lagerung.

Die Flanschkugelhähne der Serie GKV-225 gewährleisten durch ihre Konstruktion eine blasenfreie Abdichtung und ein niedriges Betätigungsdrehmoment. Das Modell in der Größe „-2“ ist mit der einzigartigen GEKO-Prozesstechnologie ausgestattet, die eine kontinuierliche interne Vorspannung der Packung ermöglicht. Das Modell in der Größe „-12“ verfügt über einen separaten Packungsdeckel, der sich einfach justieren lässt, ohne dass die Montagevorrichtung oder der Antrieb demontiert werden müssen. Der Packungsdeckel ist speziell konstruiert, um die Last gleichmäßig auf die Packung zu verteilen.

Die dynamische Lastpackung erfolgt durch ihre Belleville-Dichtung mit Selbstjustierung, wodurch Umwelteinflüsse und Verschleiß ausgeglichen werden. Dies gewährleistet einen wartungsfreien Betrieb und eine lange Lebensdauer. Das größere Flanschkugelventil der Serie GKV-225 ist mit einer Kugellagerung ausgestattet, die das Betätigungsdrehmoment effektiv reduziert.

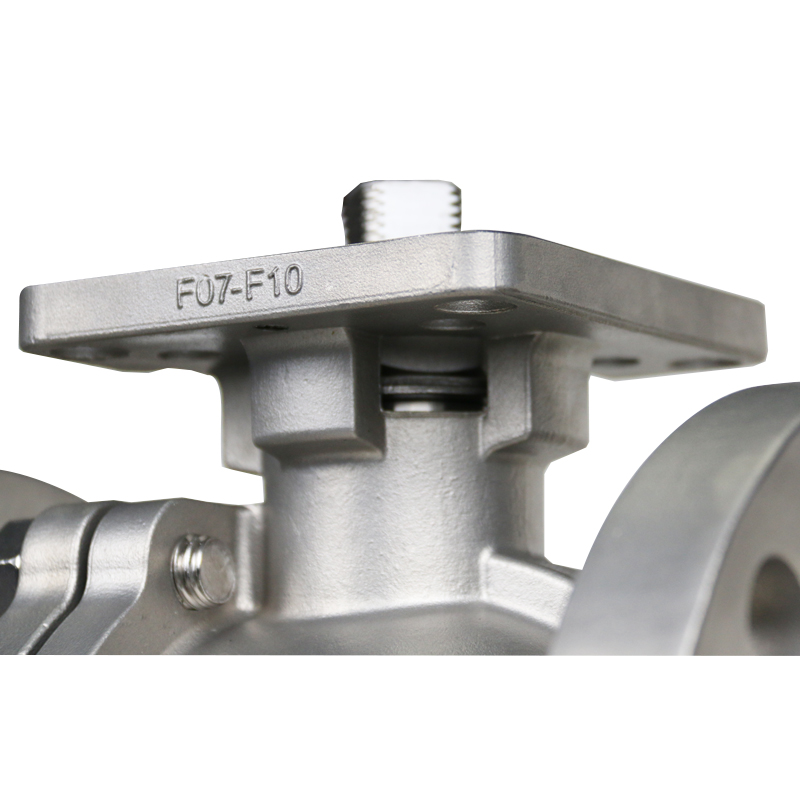

Die Flanschkugelhähne der Serie GKV-225 sind in Edelstahl (CF8M), Kohlenstoffstahl (WCB) und Sonderlegierungen (wie z. B. Alloy 20, Hastelloy usw.) sowie auf Anfrage auch in anderen, abweichenden Legierungen erhältlich. Die nicht feuerbeständige Ausführung ist mit einer Standard-Spindelpackung ausgestattet. Der feuerbeständige Ventileinsatz nach API 607 verfügt über eine Graphit-Spindelpackung. Die Ventile der Serie GKV-225 bieten eine integrierte, nach ISO 5211 gegossene Montageplattform für den einfachen Automatisierungsbetrieb.

Das einzigartige Design der Flanschkugelhahn-Serie GKV225

Die Flanschkugelhähne der Serie GKV-225 können mit einer Stellite®-Ventilsitzbeschichtung aus Kobalt-Chrom-Legierung ausgestattet werden, die eine ausgezeichnete Korrosionsbeständigkeit, höhere Betriebstemperaturen und eine ausgezeichnete Verschleißfestigkeit bei hoher Härte bietet.

Die Flanschkugelhähne der Serie GKV-225 mit Metallsitz verwenden eine Stumpfdichtung, um die Absperranforderungen der CI 70-2 Klasse V als Standard zu erfüllen oder zu übertreffen, und können optional mit Absperranforderungen der Klasse VI ausgestattet werden.

Wartungshandbuch
Weich abgedichtetes Kugelventil - Englisch
Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch
Fallvorstellung
Weich abgedichtetes Kugelventil - Englisch

Die zweiteilige Vollflansch-Kugelhahn-Serie GKV225 findet Anwendung in verschiedenen Branchen.

Petrochemische und Erdgasindustrie
Zweiteilige Flanschkugelhähne werden in Raffinerien und Erdgasnetzen häufig zur Pipelineabfangung, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Kommunale Wasserversorgung und HLK-Technik
Diese Ventile mit vollem Durchgang Mit korrosionsbeständigen Beschichtungen und Standardflanschverbindungen wird die Durchflusseffizienz in Wasserversorgungs-, HLK- und Fernwärmesystemen (-20°C~150°C) optimiert.
Schiffs- und Meerestechnik
Für die Umgebung mit hohem Salzgehalt im Meerwasser, Ventilkörper besteht aus Edelstahl 316 und ist mit einer Epoxidbeschichtung versehen.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig die Wartungskosten reduziert.

Beliebte Tags :

Kugelhähne mit Flanschanschlüssen

Flansch-Kugelhahn aus Edelstahl

Kugelhahn mit Stellantrieb

Elektrisches Kugelventil

Pneumatisches Kugelventil

Eine Nachricht hinterlassen

Wenn Sie an unseren Produkten interessiert sind und weitere Details wissen möchten, hinterlassen Sie hier eine Nachricht, wir werden Ihnen so schnell wie möglich antworten.

Verwandte Produkte

Wir hoffen aufrichtig auf den Besuch und den Austausch mit unseren Kunden. Wir werden uns der Entwicklung kundenspezifischer Produkte widmen, um unseren Kunden zum Erfolg auf dem Markt zu ver

Zweiteiliges Kugelventil mit Gewindeanschluss, 1000 WOG

GKV125/126 Das zweiteilige, verlängerte Kugelventil mit Gewinde Es bietet eine wirtschaftliche Lösung für die leckagefreie Abdichtung bei einem Druck von 1000 psi und ist somit ideal für viele industrielle Anwendungen geeignet. Die Fertigungsgenauigkeit des Verschlusses ist sehr hoch und gewährleistet eine absolut dichte Abdichtung.

Zweiteiliges Kugelventil 3000 WOG / 6000 WOG Gewindeende

GKV-128 Zweiteiliges Kugelventil 3000 WOG / 6000 WOG Gewindeende Sie bieten eine wirtschaftliche Lösung für die leckagefreie Abdichtung bei Drücken bis zu 3000 psi bzw. 6000 psi und sind daher ideal für viele industrielle Anwendungen geeignet. Die hohe Fertigungsgenauigkeit des Verschlusses gewährleistet eine absolut dichte Abdichtung. Die Ventile der Serie GKV-128 wurden speziell für die Prozessindustrie entwickelt und eignen sich hervorragend für Hochdruckanwendungen.

Zweiteiliges manuelles Kugelventil mit Direktmontageplatte ISO5211

Die GKV-225 Serie Zweiteilige Handkugelventile mit Direktmontageplatte ISO5211 sind ASME B16.34 Vollkugelventile von Klasse 150LB bis Klasse 2500LB.Die Kugelventile der Serie GKV-225 zeichnen sich durch eine robuste und langlebige Flanschkugelventilkonstruktion aus und bieten ein ausgezeichnetes Preis-Leistungs-Verhältnis sowie einen zuverlässigen Betrieb. Sie eignen sich für verschiedene Arbeitsbedingungen.

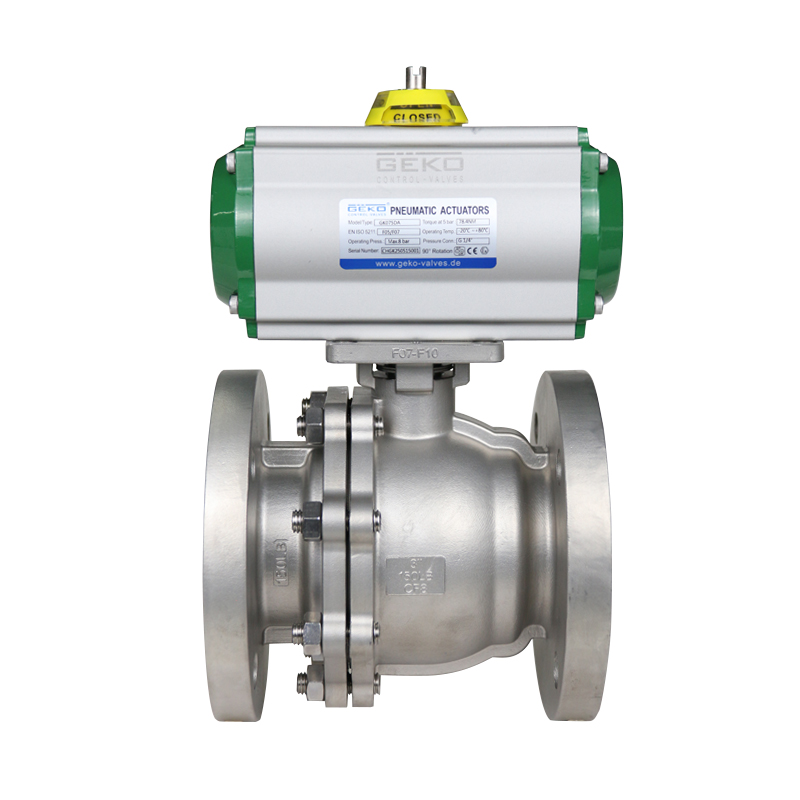

Pneumatisches Ein-/Aus-Kugelventil
