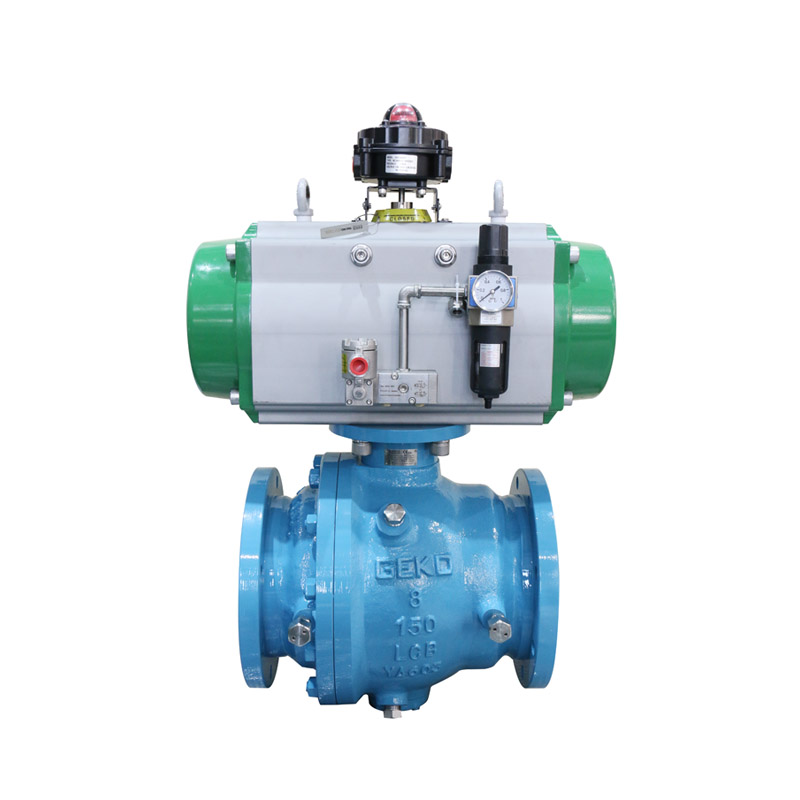

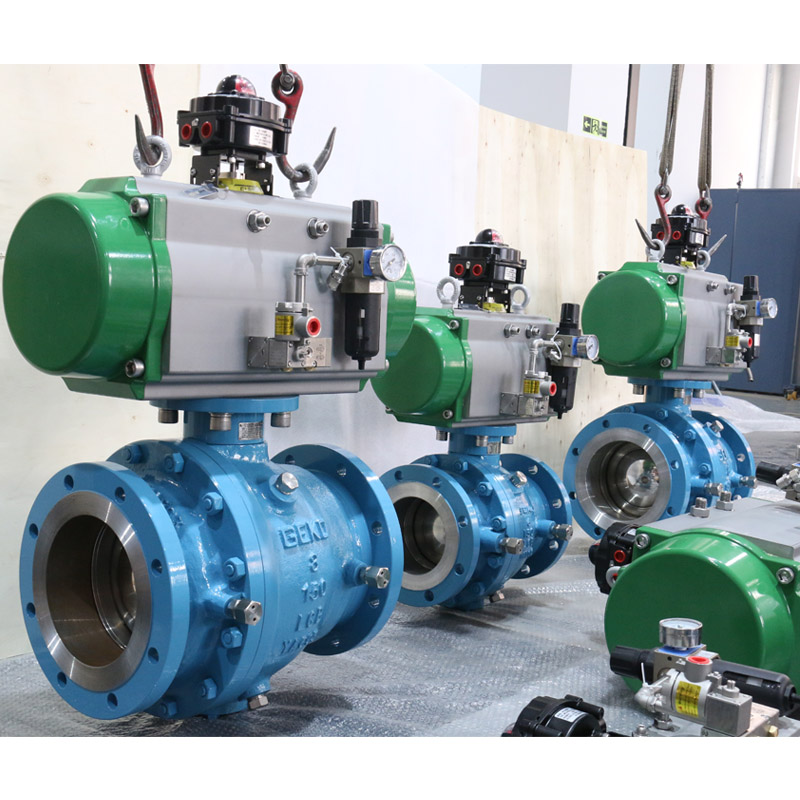

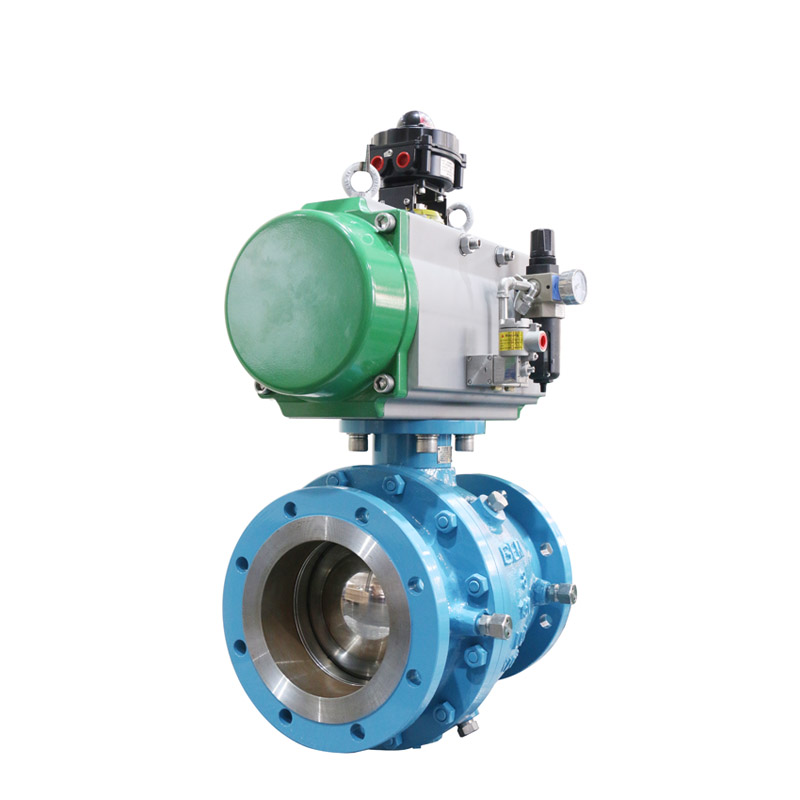

Der Pneumatisches Kugelventil der Serie GKV-225G (Ein/Aus) Flanschzapfenkugelhähne sind Kugelhähne mit vollem Durchgang gemäß ASME B16.34 Klasse 150 und Klasse 300.
Die zapfengelagerte Kugelarmatur der Serie GKV-225G zeichnet sich durch eine robuste und langlebige Flanschkugelarmaturenkonstruktion aus, bietet ein hohes Preis-Leistungs-Verhältnis und einen zuverlässigen Betrieb und eignet sich für verschiedene Arbeitsbedingungen.
GKV-225GVOLLSTÄNDIGER ZWEITEILIGER KUGELVENTIL-FLANSCHENDE
| |
Größenbereich NPS 1/2" bis 24", DN15 bis DN 600
Betriebsdruck ASME Klasse 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Temperaturbereich -50°F bis 1472°F (-46°C bis 800°C) | Körpermaterialien ASTM A351 CF8, CF3, CF8M, CF3M (Gussedelstahl); ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiedeedelstahl). ASTM A216 WCB, WCC (Gusskohlenstoffstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl). ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).
|
Leckage Klasse IV, Klasse V, Klasse VI | Stängelmaterialien ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51 |
Von Angesicht zu Angesicht ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Sitzmaterialien TFM1600, optional: Tek Fi®*, UHMWPE, RPTFE, PTFE usw. |
Prüfstandard API 598, EN-12266-1 Alle Ventilschäfte und -sitze werden einem Gasdichtheitstest mit 100 psi unterzogen. Unversehrtheit vor dem Versand, Vakuumservice bis 29 Zoll Hg
| Ballmaterialien Edelstahl A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titan B348 Gr. 2 / Gr. 5, Zirkonium B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nickelbasislegierungen, Inconel 600/625/825, Monel 400/Monel K500, B463 Legierung 20, F51 (Duplex-Edelstahl), A182 F51, A182 F22, A182 F904L |
Endverbindungen Flanschenden nach ASME B16.5 | Designstandard ASME B16.34, EN12516, GB/T 12237 |
Betrieb Pneumatisch und elektrisch | Connect-Plattform ISO5211 |
Die Serie GKV-225G ist ein pneumatisches Zapfenkugelventil nach ASME B16.34.
Die Flanschkugelhähne der Serie GKV-225G gewährleisten durch ihre Konstruktion eine blasenfreie Abdichtung und ein niedriges Betätigungsdrehmoment. Das Modell der Baugröße „-2“ ist mit GEKOs einzigartiger Prozesstechnologie ausgestattet, die eine kontinuierliche interne Vorspannung der Packung ermöglicht. Das Modell der Baugröße „-12“ verfügt über einen separaten Packungsdeckel, der sich ohne Demontage oder Installation von Hardware oder Stellantrieben einfach justieren lässt. Der Packungsdeckel ist speziell konstruiert, um die Last gleichmäßig auf die Packung zu verteilen.
Die dynamische Lastpackung erfolgt durch ihre Belleville-Dichtung mit Selbstjustierung, wodurch Umwelteinflüsse und Verschleiß ausgeglichen werden. Dies gewährleistet einen wartungsfreien Betrieb und eine lange Lebensdauer. Das größere Flanschkugelventil der Serie GKV-225G ist mit einer Kugellagerung ausgestattet, die das Betätigungsdrehmoment effektiv reduziert.
Die Flanschkugelhähne der Serie GKV-225G sind in Edelstahl (CF8M), Kohlenstoffstahl (WCB) und Sonderlegierungen (wie z. B. Alloy 20, Hastelloy usw.) sowie auf Anfrage auch in anderen, abweichenden Legierungen erhältlich. Die nicht feuerbeständige Ausführung ist mit einer Standard-Spindelpackung ausgestattet. Der feuerbeständige Ventileinsatz nach API 607 verfügt über eine Graphit-Spindelpackung. Die Ventile der Serie GKV-225G bieten eine integrierte, nach ISO 5211 gegossene Montageplattform für den einfachen Automatisierungsbetrieb.
Das einzigartige Design der Flanschkugelhahn-Serie GKV225G
Das Flanschkugelventil der Serie GKV-225G kann verwendet werden Stellite® Ventilsitz aus Kobalt-Chrom-Legierung Die Beschichtung bietet hervorragenden Korrosionsschutz, höhere Betriebstemperaturen und ausgezeichnete Verschleißfestigkeit bei hoher Härte.
Die Flanschkugelhahn-Serie GKV-225G mit Metallsitz Die Stoßdichtung erfüllt oder übertrifft die Abdichtungsanforderungen der CI 70-2 Klasse V als Standard und kann optional ausgestattet werden mit Abschaltung der Klasse VI Anforderungen.
Die zweiteilige Vollflansch-Kugelhahn-Serie GKV225G findet Anwendung in verschiedenen Branchen.
Petrochemische und Erdgasindustrie
Kommunale Wasserversorgung und HLK-Technik
Schiffs- und Meerestechnik
Umweltschutz und industrielle Wasseraufbereitung
