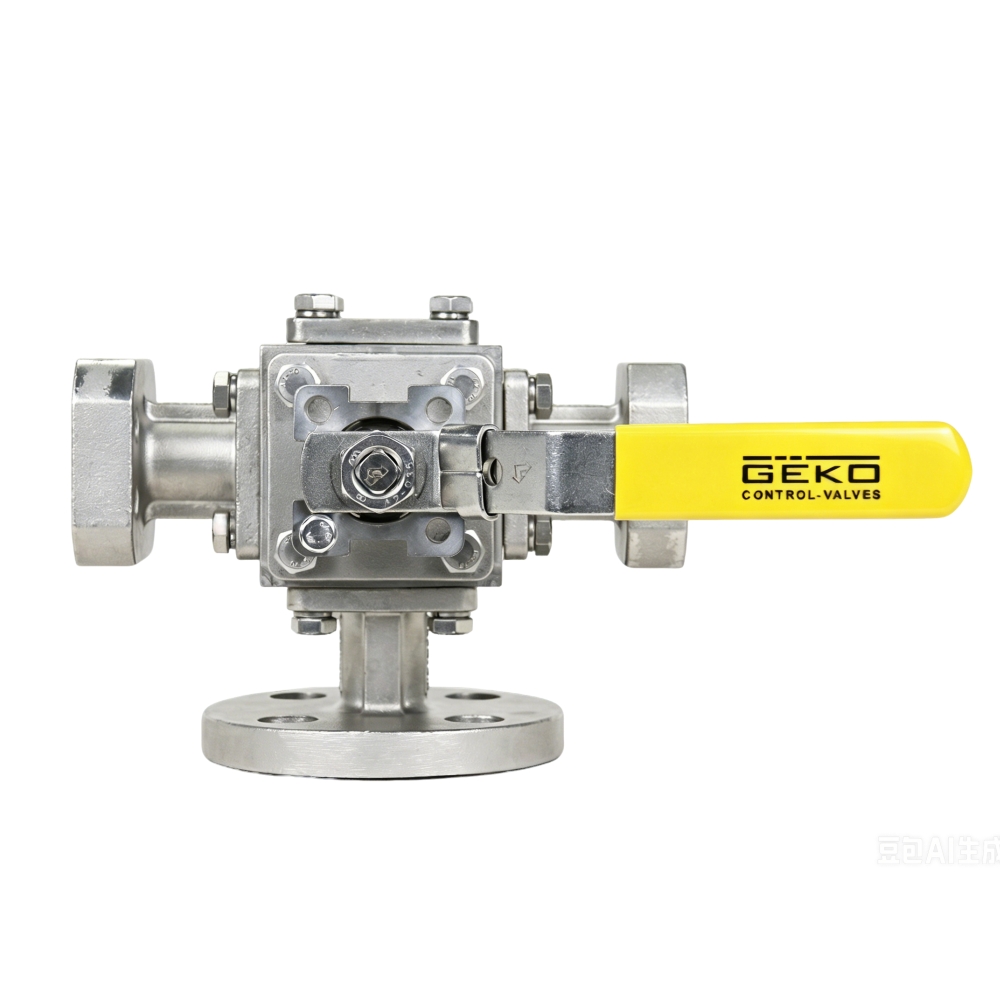

Name: 3-Wege-Kugelhahn für Stickstoff, Wasserstoff, CO2 und Gasgemische
Availability: InStock

GKV-243 Hochdruck-3-Wege-Kugelhahn für industrielle Rein- und Mischgase (H2, N2, CO2)

Größenbereich

Klasse 150: 1/2" bis 12" (DN15 bis DN300), Klasse 300: 1/2" bis 6" (DN15 bis DN150)

Temperaturbereich

-50°F bis 1472°F (-46°C bis 800°C)

Betriebsdruck

ASME Klasse 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Körpermaterialien

ASTM A351 CF8, CF3, CF8M, CF3M (Gussedelstahl); ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiedeedelstahl). ASTM A216 WCB, WCC (Gusskohlenstoffstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl). ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).

Leckage

Klasse IV, Klasse V, Klasse VI

Stängelmaterialien

ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51

Karosserieform

Kompakter Standardanschluss, Blockförmiger Vollanschluss

Sitzmaterialien

TFM1600, optional: Tek Fi®*, UHMWPE, RPTFE, PTFE usw.

Prüfstandard

Gemäß ASME B16.34 werden alle Ventilschäfte und -sitze einem Gasdichtheitstest mit 100 psi unterzogen.

Unversehrtheit vor dem Versand, Vakuumservice bis 29 Zoll Hg

Ballmaterialien

Edelstahl A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titan B348 Gr. 2 / Gr. 5, Zirkonium B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nickelbasislegierungen, Inconel 600/625/825, Monel 400/Monel K500, B463 Legierung 20, F51 (Duplex-Edelstahl), A182 F51, A182 F22, A182 F904L

Von Angesicht zu Angesicht

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Designstandard

ASME B16.34, EN12516, GB/T 12237

Endverbindungen

Flanschenden nach ASME B16.5

Connect-Plattform

ISO5211

Häfen

Vollständige 3-Wege- und 4-Wege-Anschlüsse (L, T & LL)

Anwendungen

Misch-/Vermischungsleitungen, Strömungsumleitung, Strömungsumleitung, Direkter Zu-/Abfluss von Lagertanks, Absperrung des Durchflusses aus verschiedenen Richtungen

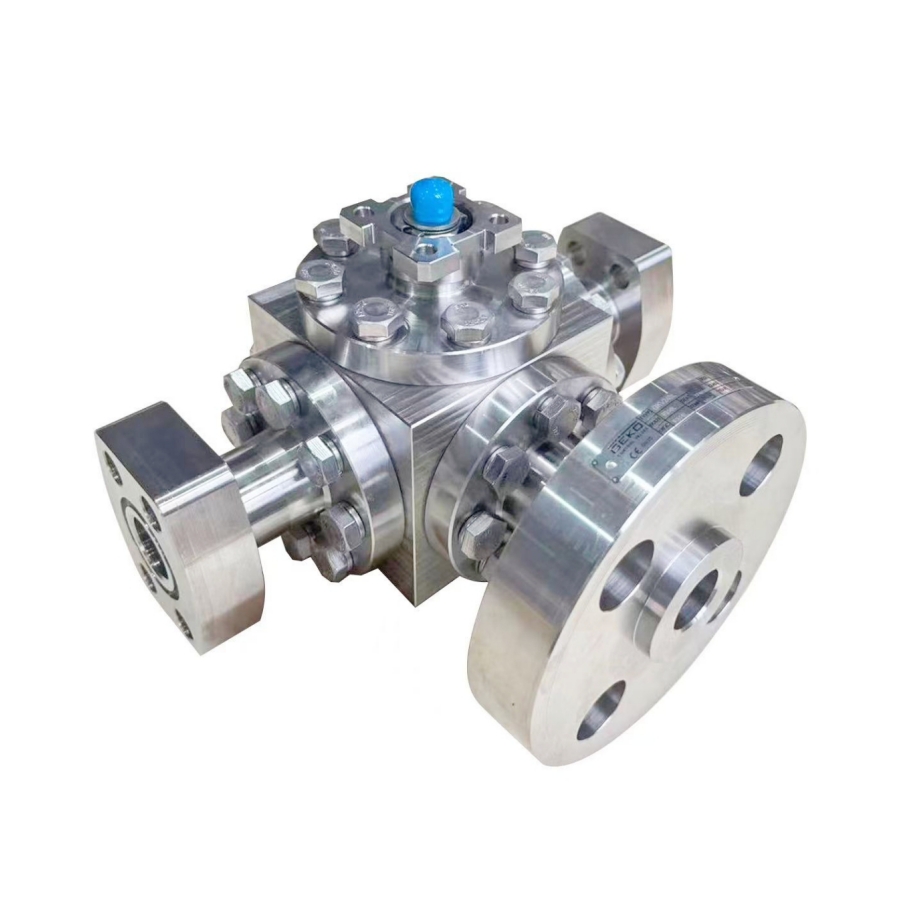

GEKO 3-Wege-Hochdruckkugelhahn für industrielle Gase (H₂, N₂, CO₂, Mischgase)

Wichtigste technische Parameter:

Produktbezeichnung: 3-Wege-Hochdruck-Kugelhahn

Marke: GEKO

Druckklasse: 150 lb ～ 2500 lb

Maximale Betriebstemperatur: +260 °C

Leckageklasse: Klasse VI Nullleckage

Anschlussart: Flansch

Flanschfläche: RTJ / SAE

Geeignete Medien: Wasserstoff, Stickstoff, Kohlendioxid, Gasgemische

Viersitziges Design:

Die Ventile der Serie GKV-243 sind serienmäßig mit einem zusätzlichen vierten Ventilsitz ausgestattet. Dieser Ventilsitz ist separat abgedichtet, um Leckagen im Hohlraum zu verhindern und die korrekte Ausrichtung der Kugel zu gewährleisten. Der zusätzliche Ventilsitz integriert bidirektionale Steuer- und Schließfunktionen in dasselbe Ventil. Die Aus-Positionen befinden sich sowohl in T- als auch in L-förmigen Anschlusskugeln. Die Konstruktion des Kugelventilsitzes der Serie GKV-243 gewährleistet eine bidirektionale Wasserwaagenabdichtung und ein niedriges Betätigungsdrehmoment.

3-Way Ball Valve for Hydrogen Nitrogen CO2 Mixed Gas

Kugel/Stiel:

Die Verbindung zwischen Kugel und Spindel gewährleistet einen korrekten Sitz. Die Spindel des 1/4"-2"-Ventils ist mit einem Stift fixiert, während die Spindel des 2 1/2"-12"-Ventils mit der Kugel integriert und von einer Wellenhalterung gestützt wird. Alle Spindeln sind mit einem Ausblasschutz ausgestattet. Die Kugel wird präzisionsbearbeitet und hochglanzpoliert, um eine blasenfreie Abdichtung zu gewährleisten und das Betätigungsdrehmoment zu reduzieren. Der Rand der Kugel des Kugelhahns der Serie GKV-243 ist bearbeitet, um den Verschleiß des Ventilsitzes zu minimieren und die Lebensdauer zu verlängern.

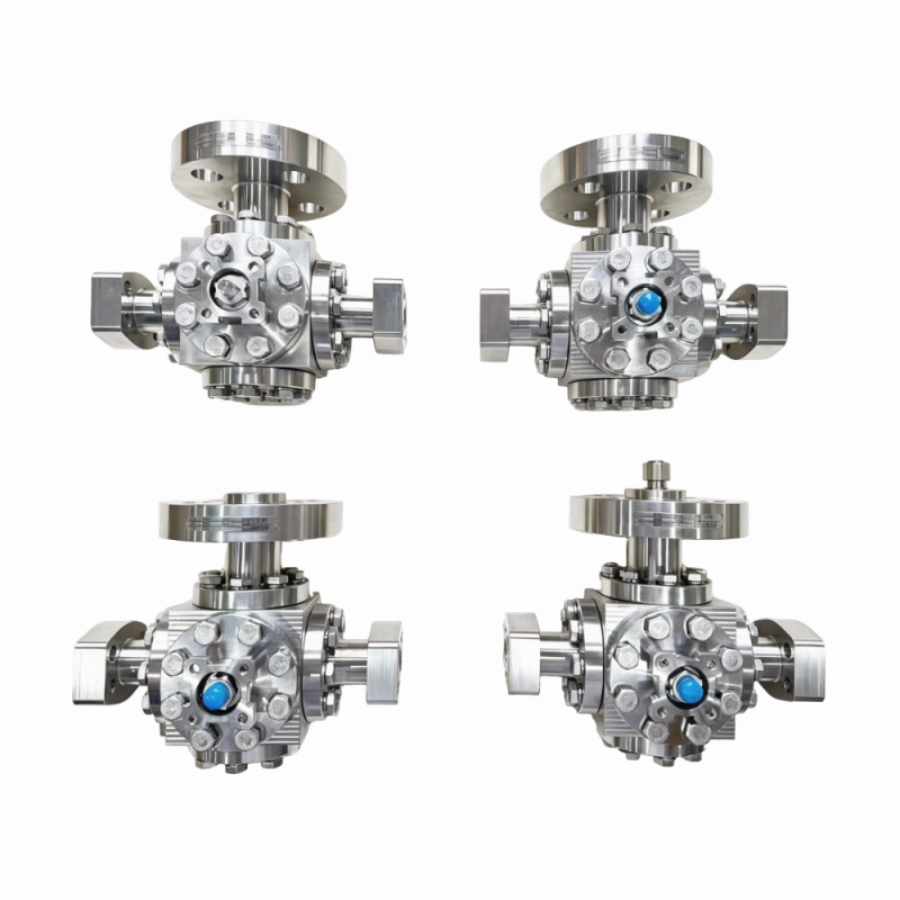

Einzigartiges Design der Drei- und Vierwege-Kugelhähne GKV-243

Sitzplatzwahl:

Bietet eine Reihe von Sitzmaterialien, um den Bedürfnissen gerecht zu werden

TFM ist ein Standardmaterial für Ventilsitze in den meisten Anwendungsbereichen.

Weitere Optionen sind RPTFE, PTFE, UHMWPE und Tek Fi®.

(Kohlenstoff-/Graphit-gefülltes TFM). Tek-Fil® Der Ventilsitz bietet weniger

Drehmoment bei hohen Temperaturen, hohen Zyklen und Dampfanwendungen.

Austauschbarkeit:

Viele Komponenten, darunter Kugel, Schaft, Sitz,

Spindel und Ventilkörperdichtungen können zwischen verschiedenen Ventilen ausgetauscht werden.

Modelle von Ventilen gleicher Größe.

Kammerfüllung:

Die Ventile der Serie GKV-243 bieten eine optionale Kammer

Packung. Die Hohlraumpackung kann die Wahrscheinlichkeit von Mediumverlust verringern.

Verunreinigungen, die durch die Zurückhaltung von Rohrleitungsmediumflüssigkeit verursacht werden

der Spalt zwischen der Kugel und der Ventilkörperwand.

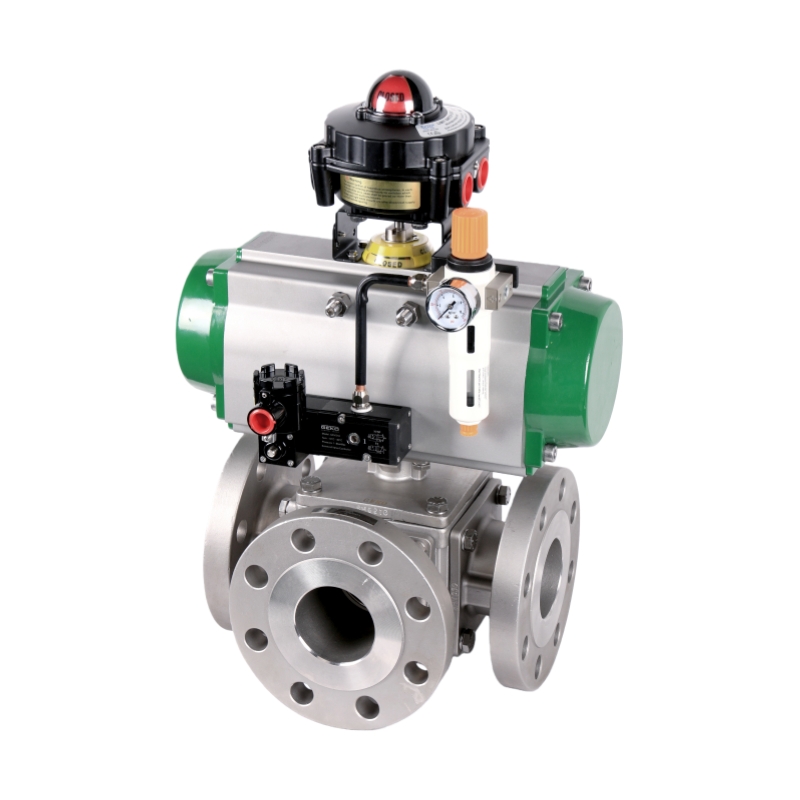

Sichere Installation:

Die integrale Gusskonstruktion des oberen Flansches gewährleistet

die korrekte Installation des Aktuators. Unter Volllastdruckbedingungen,

Die Betätigungsvorrichtung lässt sich einfach und sicher demontieren.

Der Montageflansch ist gemäß der Norm ISO 5211 konstruiert und

kann direkt zur Installation eingebettet werden. Durch Ändern der Position von

Der Hubbegrenzungsbolzen am Montageflansch, Standardventile können

Alle Durchflussmodi erreichen.

Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch

Wasserstoffenergieerzeugung und -speicherung
Eingebaut in Wasserstoffleitungen von Elektrolyseuren, Wasserstofftankstellen-Speicher-/Beladesystemen und Verteilerventilgruppen für Rohranhänger.

Betriebsbedingungen: Hochdruck-Wasserstoffbetrieb bis zu 900 LB, erfordert Klasse VI Null-Leckage und Beständigkeit gegen Wasserstoffversprödung; ultrareines Wasserstoffmedium mit strengen Material- und Dichtungsanforderungen; hält häufigen Druckschwankungen stand für eine langfristig stabile Abdichtung.
Chemische und petrochemische Industrie
Wird in Ammoniaksyntheseanlagen, Hydrierungsreaktionssystemen und Kohlechemiegasleitungen eingesetzt.

Betriebsbedingungen: Als Medien werden Wasserstoff, Stickstoff, Kohlendioxid und Prozessgasgemische mit geringen korrosiven Verunreinigungen verwendet; die Betriebstemperatur beträgt ≤180°C, der hohe Druck erfordert Korrosionsbeständigkeit, Temperaturbeständigkeit und zuverlässige Abdichtung; unterstützt Strömungsumleitung, Zusammenführung und Umschaltung für eine flexible Prozesssteuerung.
Industriegasverteilungssysteme
Anwendung findet es in industriellen Gastankstellen, Zylinderabfüllanlagen und zentralen Gasversorgungssystemen.

Betriebsbedingungen: Als Schutzgase werden Stickstoff, Kohlendioxid und gemischte Schutzgase verwendet; in einigen Szenarien treten wechselnde hohe/niedrige Temperaturen auf; für häufiges Umschalten ist eine zuverlässige 3-Wege-Durchflussregelung erforderlich; RTJ- und SAE-Flanschanschlüsse sind mit den Hochdruck-Pipeline-Standards kompatibel.
Neue Energie- und Brennstoffzellensysteme
Wird in Brennstoffzellen-Prüfständen, Wasserstoffbetankungssystemen und Gasregelanlagen für Energiespeicher eingesetzt.

Betriebsbedingungen: Betrieb mit hochreinem Wasserstoff/Mischgas mit extrem strenger Leckagekontrolle (Klasse VI Nullleckage); kontinuierlicher Betrieb, der hohe Zuverlässigkeit und lange Lebensdauer erfordert; Flanschanschluss für einfache Installation und Wartung.
Metallurgie und Wärmebehandlung
Eingesetzt in Wärmebehandlungsöfen mit Schutzgasatmosphäre, Stickstoff-Wasserstoff-Mischgasöfen und Gasverteilungssystemen für Industrieöfen.

Betriebsbedingungen: Als Schutzgase werden Stickstoff, Wasserstoff, Kohlendioxid und gemischte Schutzgase verwendet; Betrieb bei hohen Temperaturen bis zu 180 °C; erfordert eine präzise 3-Wege-Durchflussregelung für Gasumschaltung/-mischung und eine stabile Dichtungsleistung.
