Name: Käfiggekapseltes Kegelventil | PTFE-ausgekleidetes, korrosionsbeständiges Kegelventil mit metallischer Drosselung
Availability: InStock

Käfiggeschütztes Kegelventil, PTFE-ausgekleidet, metallische Drosselung – GEKO-Ventil

Größenbereich

NPS 1/2" bis 12" (DN15 bis DN300), größere Größen bis DN600 auf Anfrage erhältlich

Optionen für das Gehäusematerial

Kohlenstoffstahl (WCB), Edelstahl (CF8, CF8M, CF3, CF3M), Duplex-Edelstahl (4A/5A), Legierung 20, Hastelloy®, Monel®, Inconel®, Titan

Temperaturbereich

-50 °F bis +650 °F (-46 °C bis +343 °C), erweiterte Bereiche mit Speziallegierungen erhältlich

Schaftmaterial

ASTM A479 Gr. 316, optional 17-4PH, Duplex-Edelstahl, reibungsarme Beschichtung erhältlich

Maximal zulässiger Betriebsdruck

ASME Klasse 150 & 300, PN16, PN25, PN40

Sitze & Dichtungen

RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, Metall-Metall

Steckermaterial

ASTM A351 Gr. CF8M, optional hartauftragsbeschichtet (ENP, Stellite®, Cr-Carbid)

Abschaltleistung

Klasse VI, blasenfreie Absperrung optional

Betriebsmethode

Hebel, Getriebeantrieb, pneumatischer Stellantrieb, elektrischer Stellantrieb, ISO 5211-Plattform

Karosserieform & Anschlüsse

2-Wege (gerade), 3-Wege (L- oder T-Muster), Vollbohrung oder Reduzierte Bohrung

Designstandards

ASME B16.34, API 608, MSS-SP-72

Endverbindungsstandards

Flanschanschluss: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40

Prüfung und Inspektion

API 598, ISO 5208 Druck- und Dichtheitsprüfung

Optionale zerstörungsfreie Prüfverfahren: Radiographie, Ultraschallprüfung, Magnetpulverprüfung

Abmessungen von Angesicht zu Angesicht

ASME B16.10, ISO 5752

Besondere Konstruktionsmerkmale

Bidirektionale Abdichtung, niedriges Betätigungsdrehmoment, verschiedene Sitzoptionen, Volldurchfluss, modulare Betätigung, Korrosions- und Verschleißbeständigkeit, lange Lebensdauer

Anwendungen

Öl- und Gaspipelines, petrochemische Verarbeitung, Brennstoffförderanlagen, kommunale Wasser- und Abwasserversorgung, Chemieanlagen, Stromerzeugung

- Größenbereich: 1–16 Zoll

- Gehäusematerial: Kohlenstoffstahl / Edelstahl oder andere

- Stecker- und Gehäusematerial: CD4-MCU

- Dichtungskomponente: PTFE-Auskleidung

Das GEKO Cage-Sleeved Plug Valve ist ein speziell entwickeltes, ausgekleidetes Kegelventil

Entwickelt für zuverlässige Drosselung und absolut dichte Abschaltleistung

unter korrosiven, hochgeschwindigkeitsbehafteten und schlammhaltigen Betriebsbedingungen. Ausgestattet

mit einer schützenden Metallkäfighülse am Stecker, diese einzigartige Konstruktion

schützt die PTFE-Auskleidung vor starker Erosion während des Drosselvorgangs des Ventils

unter Betrieb mit hohem Druckverlust.

Gestaltungsprinzip

Die Metallkäfighülse ist fest auf dem Stecker befestigt und verriegelt.

mit einem am Boden des Ventilkörpers angeschweißten Stift. Lager sind im Käfig montiert.

einen kontrollierten Abstand zwischen Käfig und Stecker aufrechterhalten, um einen reibungslosen Ablauf zu ermöglichen

Die Zündkerze kann sich während des Betriebs frei drehen. Beim Drosseln erfolgt eine Abdichtung.

Metall-auf-Metall-Kontakt zwischen Käfig und Gehäuse; gleichzeitig sorgt eine positive Abschaltung dafür

Metall-PTFE-Dichtung. Der Käfig umschließt und schützt das PTFE.

Auskleidung vor direktem Aufprall und Erosion durch schnell strömende Prozessflüssigkeiten.

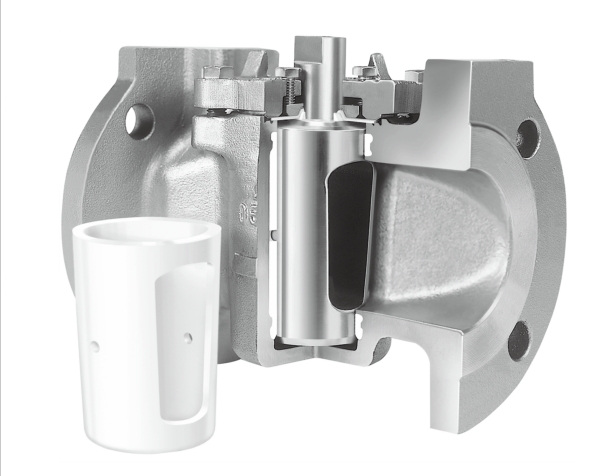

Einzigartiges Design des käfiggeschützten Kegelventils

Cage-Type Plug Valve with PTFE Sleeve Protection

PTFE-Auskleidungsschutz – Der Metallkäfig absorbiert den Aufprall von Flüssigkeiten bei hohen Geschwindigkeiten und verlängert so die Lebensdauer der Auskleidung erheblich.
Metall-auf-Metall-Drosselung – Stabile Drosselleistung ohne Beschädigung weicher Dichtungskomponenten.
Hochgeschwindigkeits-Fluidkompatibilität — Reduziert Turbulenzen und Strömungsstörungen für einen reibungsloseren Fluiddurchfluss.

Hervorragende Korrosionsbeständigkeit – Die PTFE-ausgekleidete Dichtungseinheit ist für eine breite Palette aggressiver chemischer Medien geeignet.

Durable Slurry Service — Optimiert für abrasive Prozessflüssigkeiten mit suspendierten Feststoffen.

GEKO Käfigventil mit PTFE-Schutzhülle

Öl und Gas
Upstream-, Midstream- und Downstream-Pipelines, Lagertanks und Raffineriesysteme, die hohen Druck, Korrosionsbeständigkeit, niedriges Drehmoment und zuverlässige Abdichtung erfordern.
Petrochemie & Chemie
Umgang mit Säuren, Laugen, organischen Lösungsmitteln, Hochtemperaturpolymeren und korrosiven Medien in Chemieanlagen und Verarbeitungseinheiten.
Strom und Energie
Dampfverteilung, Kesselspeisung, Kühlwasser und Hilfssysteme in thermischen und nuklearen Kraftwerken, die eine hohe Zuverlässigkeit und lange Lebensdauer erfordern.
Städtische Wasser- und Abwasserversorgung
Wasserversorgung, Abwasserbehandlung, Chemikaliendosierung und Schlammleitungen, die Verschleißfestigkeit, Korrosionsbeständigkeit und Dichtheit erfordern.
Marine & Offshore
Kraftstoffsysteme, Ballastwasser, Frischwasserleitungen auf Schiffen und Offshore-Plattformen; Meerwasseranwendungen, die Korrosionsbeständigkeit und zuverlässige Abdichtung erfordern.
Lebensmittel, Getränke & Pharmazeutika
Durchflussregelungs-, Verteilungs- und CIP-Reinigungssysteme in Getränke-, Molkerei-, Brauerei- und Pharmaanlagen, die Hygiene, Korrosionsbeständigkeit und einfache Reinigung erfordern.
Spezial- und Industrieanlagen
Hochviskose oder aushärtende Medien wie Asphalt, Schwefel, Polymere und Suspensionen; Gase wie Stickstoff, Wasserstoff und Inertgase, die beheizte Mäntel, Verschleißfestigkeit und Betrieb mit niedrigem Drehmoment erfordern.

Beliebte Tags :

PTFE-ausgekleidetes Kegelventil

Korrosionsbeständiges Kegelventil

Metall-auf-Metall-Drosselklappenventil

Industrielles Kegelventil mit Auskleidung und Schutz

Hochgeschwindigkeits-Flüssigkeits-Kegelventil

CD4‐MCU Kegelventil
