Moderne industrielle und kommunale Fluidsysteme benötigen zuverlässige Komponenten, die sowohl ein sicheres Absperren als auch eine präzise Durchflussregelung ermöglichen. Unter den Vierteldrehventilen zeichnen sich Absperrklappen durch ihre kompakte Bauweise, Wirtschaftlichkeit und bewährte Durchflussregelung in Rohrleitungen mit großem Durchmesser aus. Obwohl viele Anwender Absperrklappen lediglich mit einfacher Absperrfunktion verbinden, können korrekt dimensionierte Absperrklappen eine stabile Drosselung von Flüssigkeiten, Gasen und Medien mit geringem Abrieb gewährleisten. Dieser Artikel erläutert die Funktionsweise von Absperrklappen, ihre Regelcharakteristika, geeignete Betriebsbereiche, die Abstimmung der Stellantriebe und die praktischen Einschränkungen in modernen Prozesssystemen.

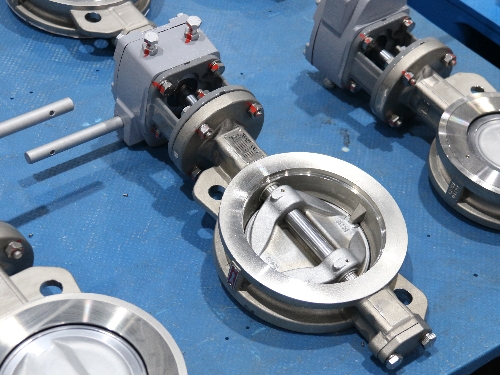

Eine Absperrklappe steuert den Durchfluss durch die Rotation einer kreisförmigen Scheibe im Inneren des Rohrs. Die Scheibe dreht sich um eine zentrale Welle, die manuell, pneumatisch oder elektrisch betätigt wird. Befindet sich die Scheibe parallel zur Rohrachse, öffnet die Klappe vollständig und ermöglicht so den maximalen Durchfluss. Dreht sich die Scheibe in Richtung der geschlossenen Position, blockiert sie einen Teil des Durchflusskanals und erzeugt so einen variablen Strömungswiderstand, der die Strömungsgeschwindigkeit und den Volumenstrom reguliert. Bei einer Drehung um 90 Grad steht die Scheibe senkrecht zur Strömungsrichtung und schließt die Klappe vollständig.

Im Gegensatz zu Kugelventilen, die einen nahezu ungehinderten Durchfluss bei vollem Durchgang ermöglichen, bleibt die Drosselklappe selbst bei maximaler Öffnung stets im Durchflussweg. Diese systembedingte Behinderung erzeugt einen Druckabfall, der die physikalische Grundlage für Drosselung und Durchflussregelung bildet.
Die meisten Standard-Absperrklappen folgen einem modifizierte gleichprozentige DurchflusscharakteristikKleine Winkelverstellungen im mittleren Verstellbereich bewirken relativ große Änderungen des Durchflussvolumens. Daher wird die beste Drosselleistung im Allgemeinen zwischen 20 % und 70 % Scheibenöffnung erreicht. Der Betrieb nahe der vollständig geschlossenen oder nahezu vollständig geöffneten Position verringert die Regelgenauigkeit: Nahezu geschlossene Positionen bergen das Risiko von Kavitation und Erosion bei hohen Geschwindigkeiten; nahezu vollständig geöffnete Positionen führen selbst bei erheblicher Scheibenrotation zu minimalen Durchflussänderungen.
Für anspruchsvolle Regelkreise können kundenspezifisch profilierte Scheiben die Durchflusskurven an die Anforderungen linearer Prozesse anpassen und so die Stabilität bei Anwendungen mit kontinuierlicher Durchflussmodulation verbessern.

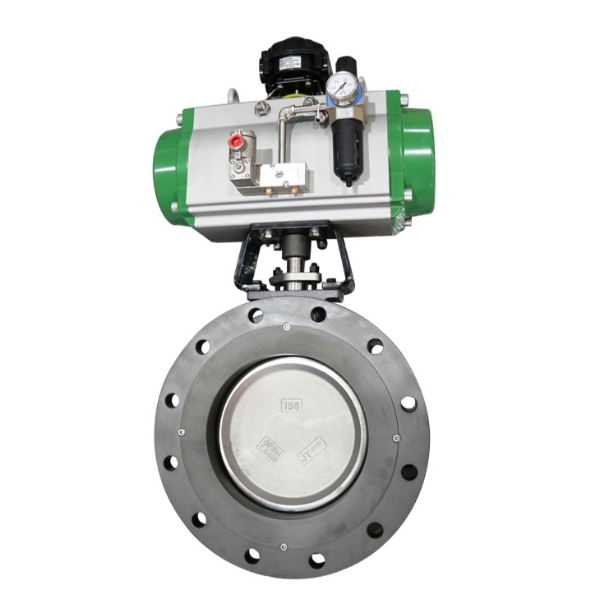

Gute Drosselergebnisse hängen nicht nur von der Konstruktion des Ventilkörpers ab, sondern auch von einer kompatiblen Betätigung:


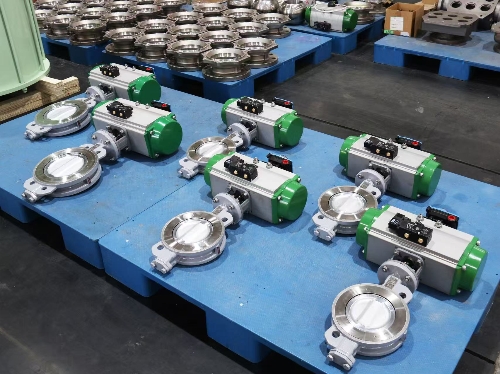

Ohne einen dedizierten Stellungsregler können selbst hochwertige Absperrklappen unter variablen Vordruckbedingungen keinen stabilen Sollwertdurchfluss aufrechterhalten.

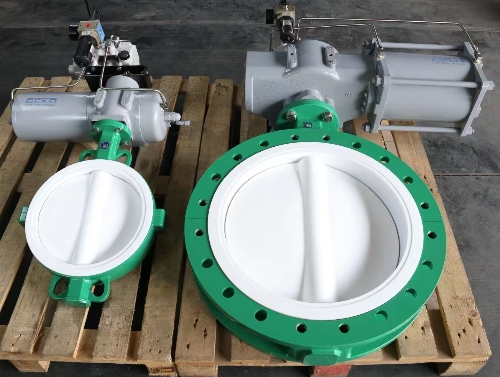

Ingenieure sollten die praktischen Einschränkungen verstehen, um vorzeitigen Bauteilausfall zu vermeiden:

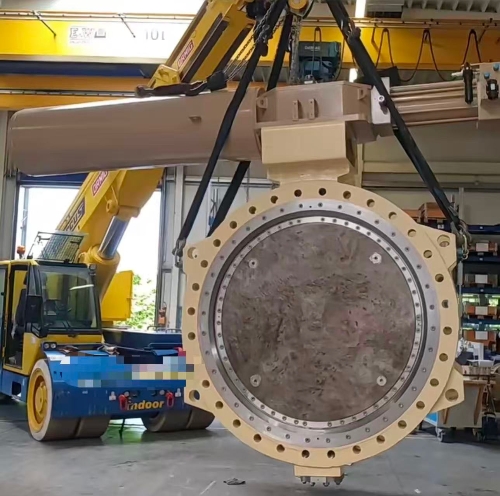

Absperrklappen werden häufig zur Durchflussregulierung in großen Systemen eingesetzt, in denen Kosten- und Platzbeschränkungen dominieren:
Drosselbetrieb auf den Öffnungsbereich von 20 % bis 70 % beschränken. Modulierende Stellantriebe mit Positionsrückmeldung für automatische Regelkreise spezifizieren. Das Betriebsdrehmoment anhand des tatsächlichen Differenzdrucks und nicht nur der Nennventilgröße berechnen. Geeignete Dichtungsmaterialien auswählen, die mit der Prozesstemperatur und der Medienzusammensetzung kompatibel sind. Bei zu erwartender starker Kavitation Antikavitations-Einsätze oder alternative Ventiltypen in Betracht ziehen.

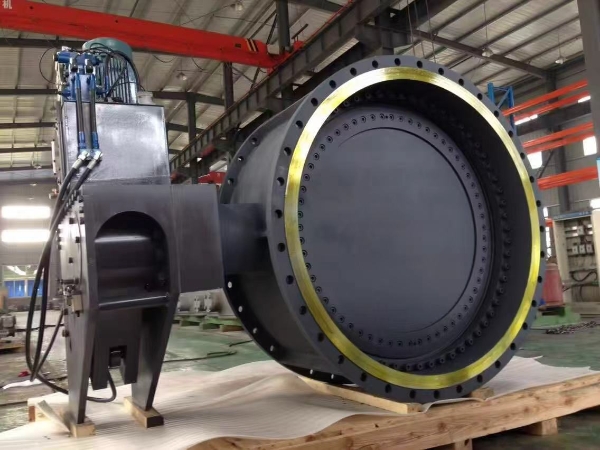

Absperrklappen bieten eine effektive und kostengünstige Durchflussregelung für viele moderne Industrie- und Kommunalsysteme mit großem Durchmesser. Ihr Drehscheibenprinzip ermöglicht sowohl Absperrung als auch Modulation, wobei die Leistungsfähigkeit durch Durchflusscharakteristika, Stellantriebskonfiguration und Prozessbedingungen begrenzt wird. Die Abstimmung von Ventildesign, Stellantrieb und Betriebsbereich gewährleistet eine stabile und langfristige Durchflussregelung Ihrer Absperrklappenanlage.
