Wie man die idealen betätigten Kugelhähne für die Automatisierung auswählt

Betätigte Kugelventile – auch allgemein bekannt als pneumatisches Kugelventil Und elektrisches Kugelventil Baugruppen – ermöglichen die automatisierte Ein-/Ausschaltung oder modulierende Durchflussregelung moderner industrieller Rohrleitungen, eliminieren manuelle Bedienung und unterstützen die Fernintegration von SCADA-, SPS- und DCS-Systemen. Die Auswahl des richtigen automatisierten Kugelhahns erfordert mehr als nur die Kombination eines Kugelhahngehäuses mit einem beliebigen Stellantrieb; Ingenieure müssen die Ventilkonstruktion, die Drehmomentanforderungen, den Stellantriebstyp, die Kommunikationssignale, die Schutzart für explosionsgefährdete Bereiche und die Lebensdauer bewerten. Unabhängig davon, ob Ihr Projekt verwendet Schwimmkugelventil, Zapfengelagertes Kugelventil, Kugelventil mit vollem Durchgang oder Kugelventil mit reduziertem Durchgang Die korrekte Montage sorgt für ein ausgewogenes Verhältnis von Zuverlässigkeit, Sicherheit und langfristiger Verfügbarkeit. GEKO Valve liefert vorgeprüfte Ventile. pneumatisch betätigtes Kugelventil Und motorisiertes Kugelventil Systeme, die speziell für die Bereiche Chemie, Energie, Wasseraufbereitung, Öl und Gas sowie Prozessautomatisierung entwickelt wurden.

1. Definieren Sie zunächst die Kernprozess- und Automatisierungsanforderungen.

Klären Sie zunächst die Funktion des Ventils: einfache Absperrung (Ein/Aus) oder stufenlose Regelung. Dokumentieren Sie das Durchflussmedium, den Betriebsdruck, die Temperatur, die Viskosität des Fluids und die chemische Beständigkeit. Diese Parameter bestimmen direkt die erforderlichen Anforderungen. Drehmoment des KugelventilantriebsMaterialauswahl und Dichtungstyp. Für erosive, hochtemperierte oder saure Medien, ein Metallisch dichtendes Kugelventil ist oft notwendig, während Varianten mit weicher Dichtung für saubere Anwendungen bei niedrigen Temperaturen geeignet sind. Prüfen Sie auch die Zyklusfrequenz: Der intermittierende Chargenbetrieb erfordert eine andere Aktuatorlebensdauer als die kontinuierliche Automatisierung mit hoher Zyklusfrequenz. Bei der Beschaffung können Käufer auf alternative Branchenbegriffe stoßen, darunter pneumatisch betätigtes Kugelventil Und elektrisch betätigtes Kugelventil – diese beziehen sich auf die gleichen Kernkategorien von automatisierten Kugelventilen.

Wie man Fehlwahlen vermeidet: Erfassen Sie den maximalen Differenzdruck beim Abschalten, da dies der primäre Eingangswert für die Berechnung des Ablösedrucks ist. Drehmoment des KugelventilantriebsVerlassen Sie sich bei der Spezifizierung Ihres Ventils nicht ausschließlich auf die Nennventilgröße. pneumatisches Kugelventil oder elektrisches Kugelventil.

2. Wählen Sie die passende Kugelhahn-Gehäuseform und Bohrungskonfiguration.

Die Basiskonstruktion des Kugelventils legt das Basisdrehmoment, die Durchflusskapazität und den Druckverlust fest. Kugelventil mit vollem Durchgang minimiert Druckabfall bei industriellen Kugelventilen und ermöglicht die Molchung von Rohrleitungen, ideal für Transferleitungen. Kugelventil mit reduziertem Durchgang ist kompakt und kostengünstig, wenn ein mäßiger Druckverlust akzeptabel ist. Schwimmkugelventil eignet sich gut für kleinere Größen und niedrigere Druckklassen, während Hochleistungs- Zapfengelagertes Kugelventil Geeignet für Anwendungen mit großem Nenndruck, hohem Druck und hohem Drehmoment, wie z. B. Kugelhahn für Rohrleitungen Automatisierung, üblicherweise aufgebaut als pneumatisch betätigtes Kugelventil oder motorisiertes Kugelventil Pakete.

Wie man Fehlwahlen vermeidet: Bohrungsgröße durch geeignete Maßnahmen an den erforderlichen Cv-Wert anpassen Berechnung des Cv-Werts eines Kugelventils statt standardmäßig die Rohrgröße zu verwenden, insbesondere für die Modulation elektrisch betätigtes Kugelventil Steuerungspakete.

3. Wählen Sie den Betätigungstyp: Pneumatisches Kugelventil oder elektrisches Kugelventil

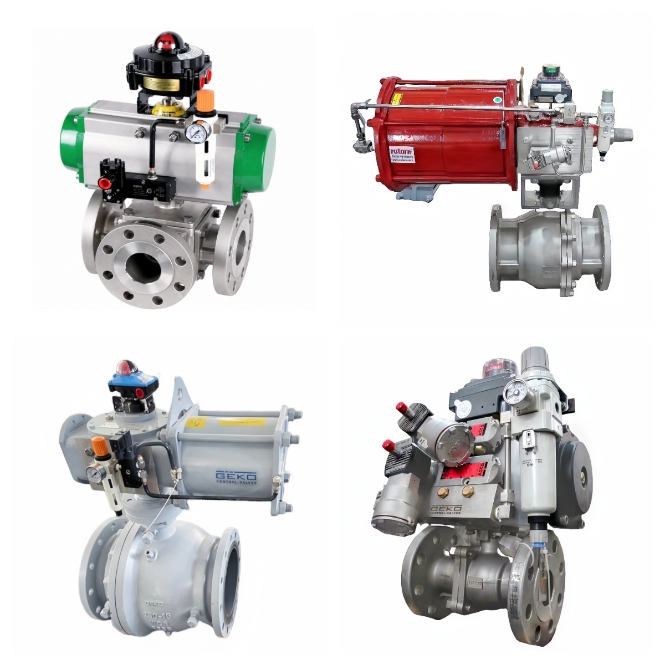

Pneumatisches Kugelventil (auch gekennzeichnet) pneumatisch betätigtes Kugelventil / pneumatisch betätigtes KugelventilPneumatische Ventile mit Federrückstellung werden aufgrund ihrer hohen Schaltgeschwindigkeit, des hohen Drehmoments und der explosionsgefährdeten Bereiche bevorzugt eingesetzt. Sie benötigen Druckluft und sind in Chemie- und Raffinerieanlagen weit verbreitet. Pneumatische Varianten mit Federrückstellung bieten eine Sicherheitsfunktion im Fehlerfall: entweder offen oder geschlossen.

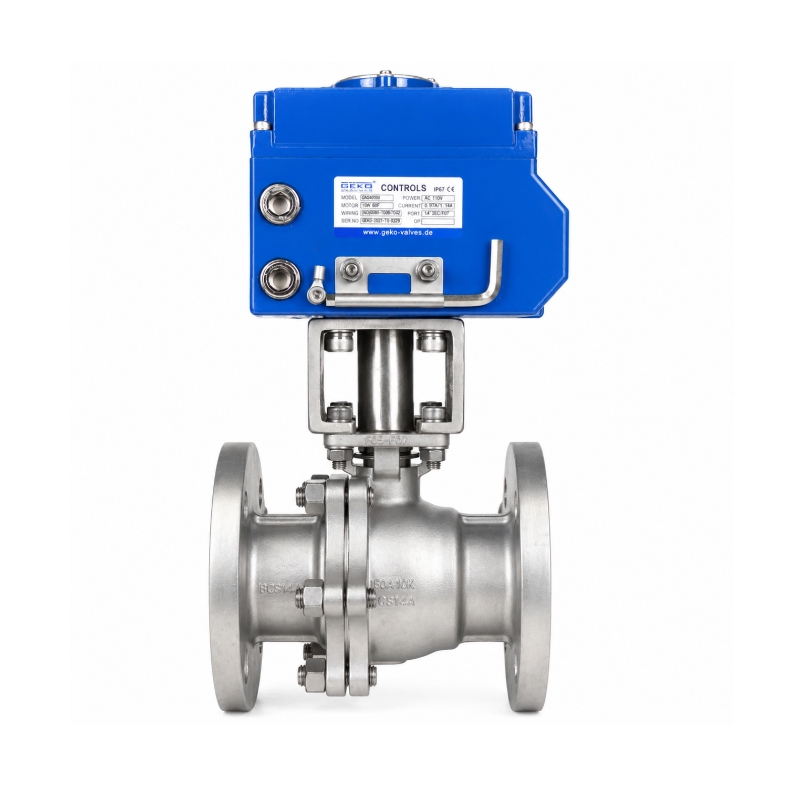

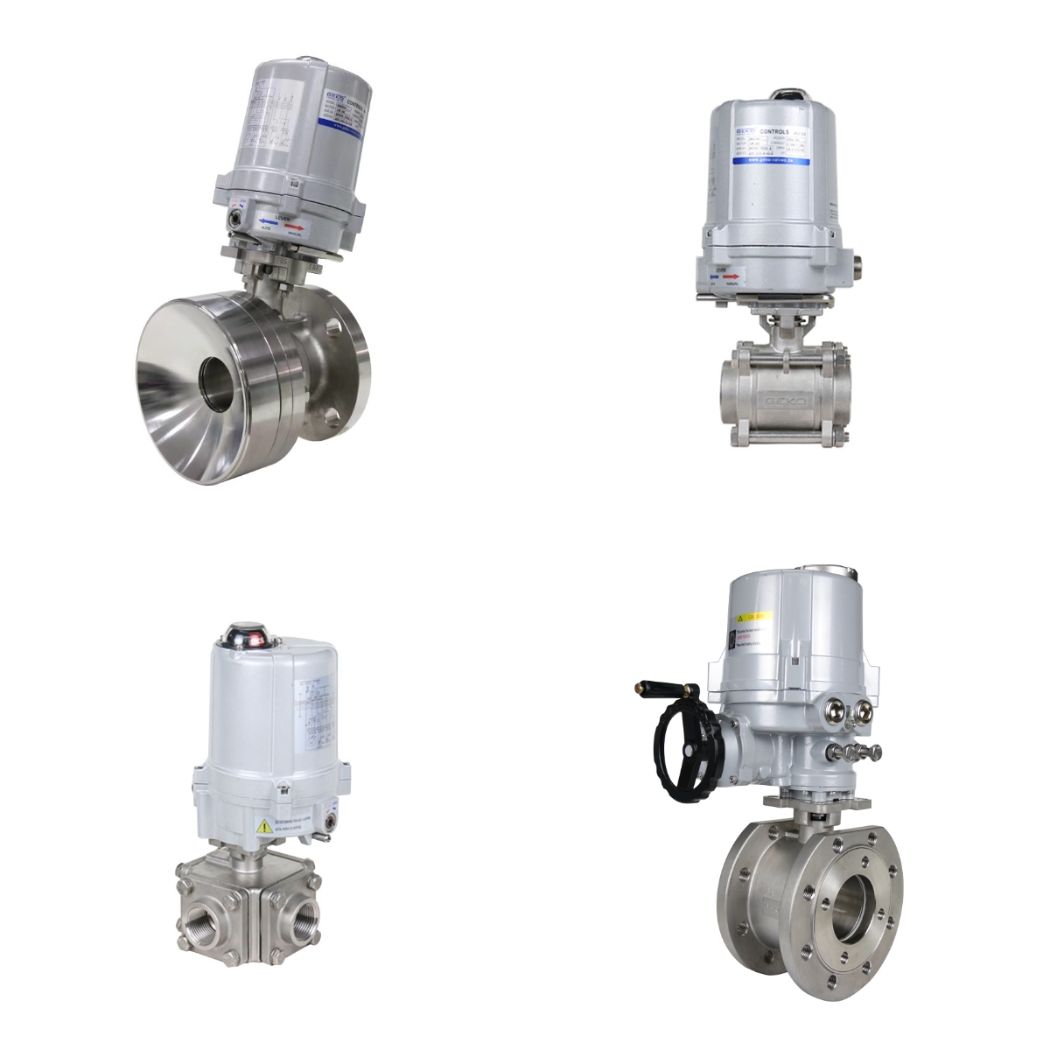

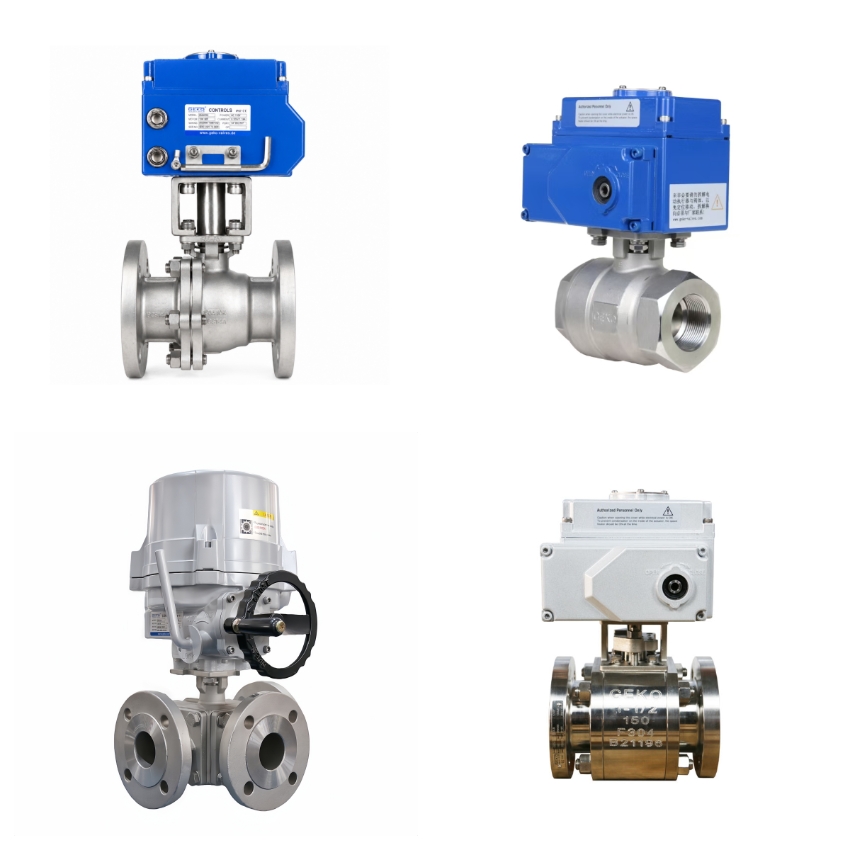

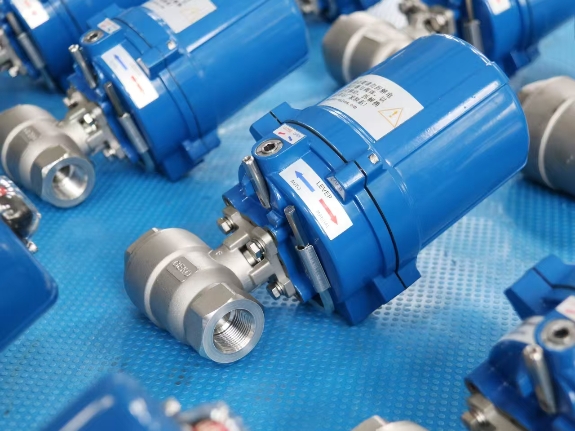

Elektrisches Kugelventil, auch genannt motorisiertes Kugelventil oder elektrisch betätigtes Kugelventil, eignet sich für Standorte ohne zuverlässige Druckluftversorgung, bietet eine präzise Positionierung für modulierende Dienste und lässt sich problemlos in 4–20mA-, Modbus- oder andere digitale Automatisierungsprotokolle integrieren.

Wie man Fehlwahlen vermeidetPrüfen Sie die verfügbare Stromversorgung bzw. die Druckluftqualität des Instruments und definieren Sie die Ausfallsicherungsmaßnahmen frühzeitig im Datenblatt. Dimensionieren Sie den Aktor niemals unter dem Sollwert für das Losbrechmoment bei maximalem Betriebsdifferenzdruck. pneumatisch betätigtes Kugelventil oder motorisiertes Kugelventil.

4. Drehmomentübereinstimmung und Sicherheitsmarge prüfen

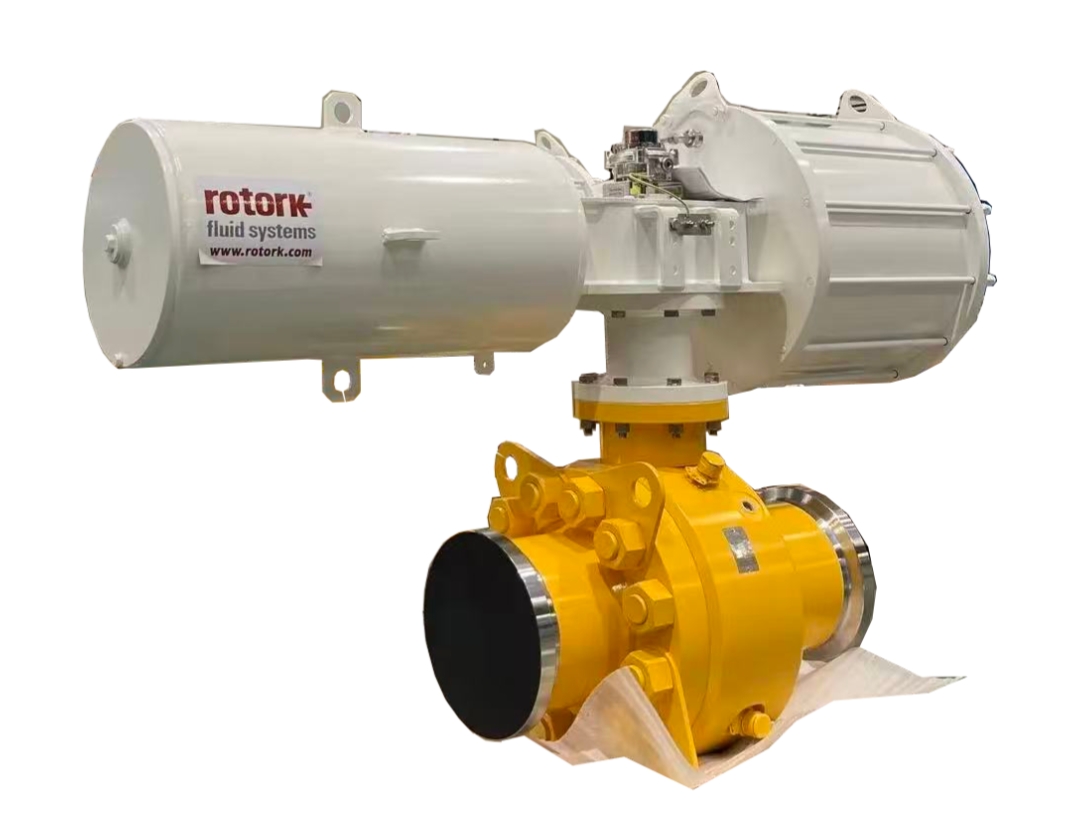

Drehmomentfehlanpassung ist eine der häufigsten Ausfallursachen bei automatisierten Baugruppen. Das Ausgangsdrehmoment des Aktuators muss das Losbrechmoment des Ventils mit einem angemessenen Sicherheitsabstand übersteigen, wobei kalte Medien, zähflüssige Substanzen, Sitzreibung und zyklischer Verschleiß berücksichtigt werden müssen. Zapfengelagertes Kugelventil und groß Kugelhahn für Rohrleitungen benötigen ein deutlich höheres Drehmoment als kleine Schwimmkugelventil Einheiten, ob konfiguriert als pneumatisches Kugelventil oder elektrisches KugelventilBeachten Sie stets die Drehmomentkurven des Herstellers bei Auslegungsdifferenzdruck, nicht nur bei nominalen statischen Bedingungen.

Wie man Fehlwahlen vermeidet: Berechnete Methode verwenden Drehmoment des Kugelventilantriebs Werte zuzüglich einer Sicherheitsmarge von 25–50 % für anspruchsvolle Serviceleistungen und begleiten Sie die Schlagzähigkeitsprüfung während der Werksabnahmeprüfung (FAT) für Ihre pneumatisch betätigtes Kugelventil oder elektrisch betätigtes Kugelventil.

5. Dichtung, Material und Gefahrenbereichsklassifizierung angeben

Die Wahl des Dichtungssitzes beeinflusst die Zuverlässigkeit der Automatisierung und die Leckageleistung. Weiche Dichtungen (PTFE, RTFE) gewährleisten eine absolut dichte Abdichtung für saubere Medien, während … Metallisch dichtendes Kugelventil Geeignet für hohe Temperaturen, abrasive Medien und Brandschutzanforderungen. Stellen Sie sicher, dass die Werkstoffe von Gehäuse, Kugel und Spindel mit dem Prozessmedium kompatibel sind, um Korrosion zu vermeiden. Für explosionsgefährdete Bereiche ist eine ATEX-, IECEx- oder CSA-Zertifizierung für Aktuatoren, Magnetventile und Stellungsregler erforderlich. pneumatisch betätigtes Kugelventil Und motorisiertes Kugelventil Baugruppen.

Wie man Fehlwahlen vermeidetBeim Auswählen von toxischen oder flüchtigen Medien sollten Sie die Materialverträglichkeitstabellen und die Anforderungen an die flüchtigen Emissionen überprüfen. pneumatisches Kugelventil oder elektrisches Kugelventil.

6. Instrumentenzubehör für die Automatisierungsintegration definieren

Basic pneumatisch betätigtes Kugelventil Für manche Baugruppen genügen Endschalter, während für die Regelung mit geschlossenem Regelkreis Stellungsregler, Magnetventile, Luftfilterregler und Positionstransmitter erforderlich sind. Endschalter liefern diskrete Rückmeldungen an die SPS, um den Öffnungs-/Schließzustand zu bestätigen; intelligente Stellungsregler liefern kontinuierliche 4–20 mA- oder digitale Signalrückmeldungen für eine präzise Durchflussregelung. elektrisch betätigtes Kugelventil / motorisiertes KugelventilHilfsschalter und Modulationssignalplatinen sind gängige Erweiterungen. Diese Zubehörteile müssen zum Aktortyp, zur Bereichsklassifizierung und zum Steuerungssystemprotokoll passen.

Wie man Fehlwahlen vermeidet: Führen Sie alle erforderlichen Rückkopplungs- und Steuersignale in der Angebotsanfrage auf, um die vollständige pneumatisch betätigtes Kugelventil oder elektrisches Kugelventil Das Paket wird vormontiert, kalibriert und betriebsbereit geliefert.

7. Zykluslebensdauer, Tests und Dokumentation bestätigen.

Hochzyklus-Automatisierungssysteme erfordern validierte Lebensdauertests. Fordern Sie Werksabnahmeprüfungsberichte (FAT) an, die Hubzeit, Drehmomentprüfung, Leckageprüfung und Signalantwort umfassen. Renommierte Anbieter montieren, kalibrieren und testen die kompletten Systeme. pneumatisches Kugelventil oder elektrisches Kugelventil Montage vor dem Versand, wodurch Ausrichtungsprobleme vor Ort reduziert werden. Für kritische Anwendungen Kugelhahn für Rohrleitungen Pakete, Zeugentests und Inspektionen durch Dritte können erforderlich sein für motorisiertes Kugelventil Und pneumatisch betätigtes Kugelventil Optionen.

Wie man Fehlwahlen vermeidet: Erforderlich sind MTRs, Drehmomentzertifikate und FAT-Protokolle für alle pneumatisch betätigtes Kugelventil Und elektrisch betätigtes Kugelventil Pakete.

Schrittweiser Auswahlprozess für betätigte Kugelhähne

1. Funktion definieren: Ein-/Aus-Isolation oder Modulationssteuerung, plus Ausfallsicherheitsanforderung; wählen Sie zwischen pneumatisches Kugelventil oder elektrisches Kugelventil
2. Sammeln Sie Prozessdaten für Berechnung des Cv-Werts eines Kugelventils und Drehmomentabschätzung
3. Ventilart auswählen: Schwimmkugelventil oder Zapfengelagertes Kugelventil; wählen Kugelventil mit vollem Durchgang oder Kugelventil mit reduziertem Durchgang
4. Wählen Sie den Sitztyp: weich gepolstert oder Metallisch dichtendes Kugelventil
5. Pick-Aktuator-Paket: pneumatisch betätigtes Kugelventil / pneumatisch betätigtes Kugelventil oder elektrisch betätigtes Kugelventil / motorisiertes Kugelventil, dimensioniert für die erforderlichen Drehmoment des Kugelventilantriebs
6. Fügen Sie bei Bedarf folgendes Zubehör hinzu: Magnetventil, Stellungsregler, Endschalter, Filterregler
7. Bestätigen Druckabfall bei industriellen Kugelventilen, Bereichszertifizierung und Materialverträglichkeit
8. Vor der Auftragsfreigabe Werksabnahmeprüfung (FAT), Hubprüfung und Dokumentation festlegen.

Wie GEKO Valve automatisierte Kugelventil-Systeme unterstützt

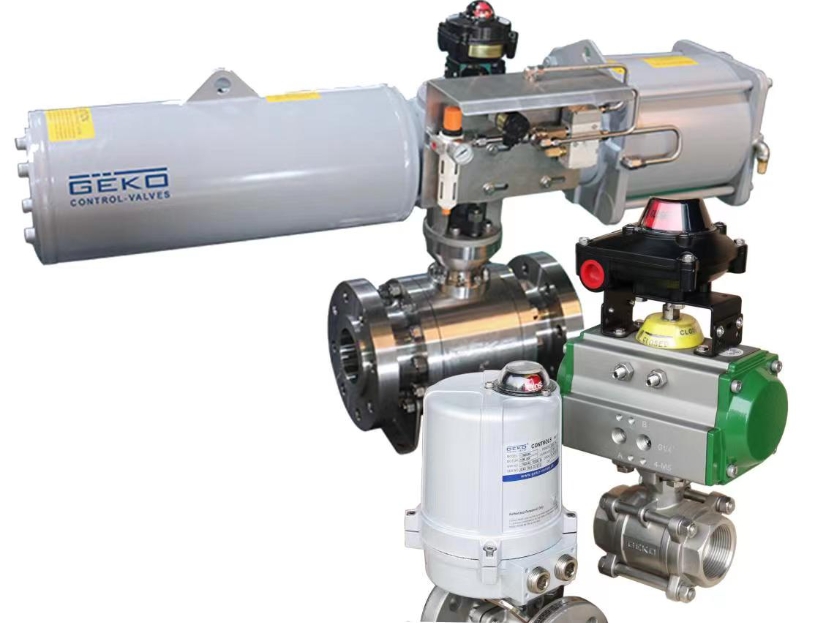

GEKO Valve liefert komplett montierte und geprüfte Ventile. pneumatisches Kugelventil Und elektrisches Kugelventil Lösungen für die industrielle Automatisierung. Unser Portfolio umfasst pneumatisch betätigtes Kugelventil / pneumatisch betätigtes Kugelventil sowie elektrisch betätigtes Kugelventil / motorisiertes Kugelventil, aufgebaut auf Schwimmkugelventil und hochbelastbar Zapfengelagertes Kugelventil Plattformen, verfügbar als Kugelventil mit vollem Durchgang oder Kugelventil mit reduziertem Durchgangmit weichem Sitz und robuster Metallisch dichtendes Kugelventil Konfigurationen. Wir schließen ab Berechnung des Cv-Werts eines Kugelventils und Drehmomentprüfung zur Anpassung Drehmoment des Kugelventilantriebs zu Ihrem tatsächlichen Prozessdifferenzdruck, einschließlich kritischer Kugelhahn für Rohrleitungen Automatisierungspakete. Jedes pneumatisch betätigtes Kugelventil Und motorisiertes Kugelventil Die Montage wird vor dem Versand einem Hubtest unterzogen, was Integratoren und Anlagenteams hilft, Verzögerungen bei der Inbetriebnahme zu reduzieren und unerwünschte Vorgänge zu kontrollieren. Druckabfall bei industriellen Kugelventilen.

Checkliste für die endgültige Auswahl

• Klären Sie die Anforderungen an die Ein-/Aus- oder Modulationssteuerung sowie die Ausfallsicherheitsposition; wählen Sie aus pneumatisches Kugelventil oder elektrisches Kugelventil
• Laufen Berechnung des Cv-Werts eines Kugelventils und bestätigen Druckabfall bei industriellen Kugelventilen
• Wählen Schwimmkugelventil oder Zapfengelagertes Kugelventil; angeben Kugelventil mit vollem Durchgang oder Kugelventil mit reduziertem Durchgang
• Wählen Sie einen weichen Sitz oder Metallisch dichtendes Kugelventil basierend auf Medium, Temperatur und Leckagegrenzen
• Aktuatorgröße mit validierter Drehmoment des Kugelventilantriebs und ausreichender Sicherheitsspielraum für pneumatisch betätigtes Kugelventil oder elektrisch betätigtes Kugelventil
• Fügen Sie die erforderlichen Stellungsregler, Magnetventile oder Endschalter für die SPS/SCADA-Automatisierung hinzu. pneumatisch betätigtes Kugelventil oder motorisiertes Kugelventil
• Bestätigen Sie die Zertifizierung explosionsgefährdeter Bereiche und die Werksabnahmeprüfung (FAT) für kritische Anlagen. Kugelhahn für Rohrleitungen Baugruppen

Korrekt spezifiziert pneumatisches Kugelventil Und elektrisches Kugelventil Die Baugruppen gewährleisten eine stabile, wiederholbare automatisierte Durchflussregelung, reduzieren manuelle Eingriffe und unterstützen einen sichereren und effizienteren Anlagenbetrieb.
