Beschaffung korrosionsbeständiger Kugelhähne für aggressive chemische Umgebungen

Chemische Verarbeitungsanlagen, Entsalzungsanlagen, Offshore-Plattformen, Kläranlagen und Mineralverarbeitungsbetriebe arbeiten mit aggressiven sauren, alkalischen, chloridreichen, oxidierenden und salzhaltigen Medien. Herkömmliche Kugelhähne aus Kohlenstoffstahl oder Standard-Edelstahl 304 sind innerhalb kurzer Betriebszyklen Lochfraß, Spaltkorrosion, Spannungsrisskorrosion und rascher Wanddickenreduzierung ausgesetzt, was zu Flüssigkeitsleckagen, Rohrleitungsstillständen und sogar Sicherheitsrisiken führen kann. Daher ist die Beschaffung professioneller, korrosionsbeständiger Kugelhähne, die speziell für die rauen chemischen Arbeitsbedingungen entwickelt wurden, eine zentrale Aufgabe für Verfahrenstechniker und Projektverantwortliche.

Korrosionsbeständige Kugelhähne sind auf den globalen Beschaffungsmärkten unter verschiedenen Branchenbezeichnungen bekannt: chemikalienbeständige Kugelhähne, Antikorrosionskugelhähne, Kugelhähne für aggressive Medien, säure- und laugenbeständige Kugelhähne sowie chloridbeständige Kugelhähne. Dieser Leitfaden bietet Ihnen eine systematische Übersicht über die relevanten Legierungen für das Gehäuse, die Werkstoffe für die Innenausstattung, die Dichtungskonfigurationen, die Konstruktionsausführungen und die Konformitätsnormen, die Sie bei Ihrer Anfrage prüfen sollten. So finden Sie garantiert langlebige und kostengünstige Lösungen für Ihre Korrosionsschutzventile.

1. Kernkorrosionsbeständige Gehäusematerialien für den Einsatz in aggressiven chemischen Umgebungen

Das Ventilgehäuse bildet die primäre drucktragende Barriere gegen korrosive Medien. Unterschiedliche Legierungsmaterialien weisen eine völlig unterschiedliche Beständigkeit gegenüber Säuren, Laugen, Salzwasser und chemischen Lösungsmitteln auf. Nachfolgend sind alle gängigen Werkstoffe mit ihren alternativen Bezeichnungen und den jeweils anwendbaren Medien aufgeführt:

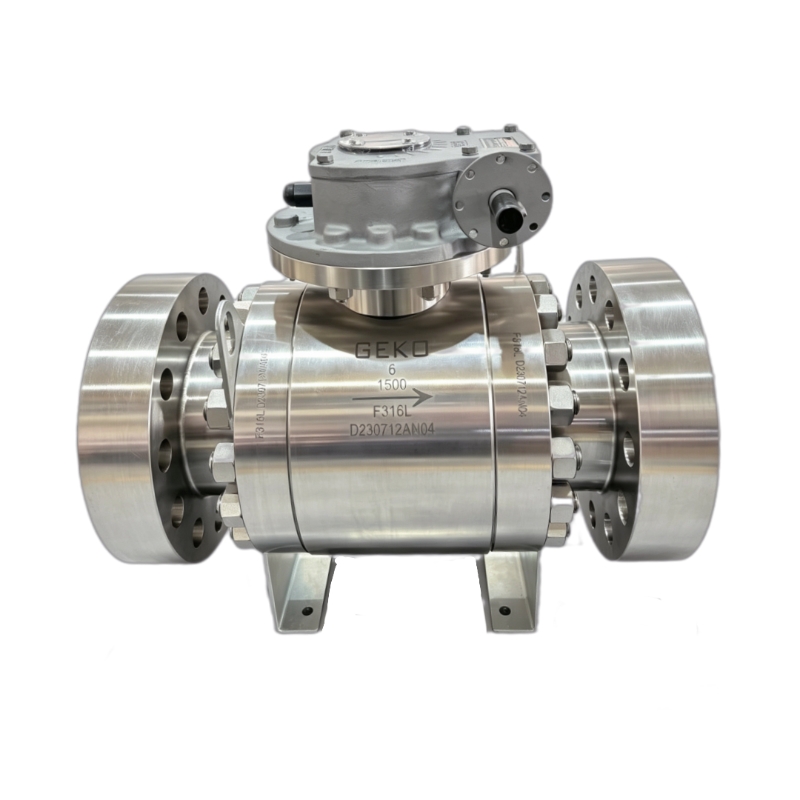

1.1 Kugelventil aus austenitischem Edelstahl 316 / 316L

Gängige Bezeichnungen: Kugelhahn A182 F316, Kugelhahn aus Edelstahl mit Molybdänlegierung. Der Molybdänanteil verbessert die Beständigkeit gegenüber Chloridionen, verdünnter Schwefelsäure, Phosphorsäure und Salznebel erheblich. Die kohlenstoffarme Ausführung 316L verhindert interkristalline Korrosion nach dem Schweißen und findet breite Anwendung in Dosierleitungen für Chemikalien, Abwasser und schwach korrosiven organischen Lösungsmitteln. Sie ist die Standardoption für Korrosionsschutz in Umgebungen mit mittlerer chemischer Belastung.

1.2 2205 Duplex-Edelstahl-Kugelhahn

Alternativbezeichnung: Kugelhahn aus Duplexstahl UNS S32205, zweiphasiger Edelstahlkugelhahn. Er vereint hohe mechanische Festigkeit mit hervorragender Chloridkorrosionsbeständigkeit und ist wirksam beständig gegen Salzlauge, Brackwasser, Meerwasser und mäßig saure bis alkalische Lösungen. Im Vergleich zu Edelstahl 316 bietet er eine höhere Beständigkeit gegen Lochfraß und Spannungsrisskorrosion und ist daher die Standardwahl für Entsalzungsanlagen und chemische Anlagen in Küstennähe.

1.3 2507 Super Duplex Edelstahl-Kugelhahn

Alternativbezeichnung: UNS S32750 Super-Duplex-Kugelhahn. Höherer Chrom-, Molybdän- und Stickstoffgehalt als Duplexstahl 2205, geeignet für konzentrierte Salzlösungen, Hochtemperatur-Meerwasser und stark verschmutztes chemisches Abwasser. Einsatzgebiete sind Offshore-Anlagen und Rohrleitungen in salzhaltigen Prozessen.

1.4 Kugelhähne aus hochlegiertem Nickel (Superlegierungen)

• Hastelloy C276 KugelventilBeständig gegen starke oxidierende Säuren, Chlorgas, Hypochlorit und gemischte korrosive Chemikaliengemische; ideal für die Pestizid-, Chloralkali- und Feinchemieindustrie.
• Inconel 625 KugelventilHervorragende Beständigkeit gegenüber hochtemperierten, korrosiven Medien und thermischer Ermüdung, eingesetzt in Exportleitungen von Hochtemperatur-Reaktionskesseln
• Monel 400 KugelhahnHervorragende Beständigkeit gegenüber Flusssäure, alkalischen Lösungen und Meerwasser, das exklusive Material für HF-Säure-Verarbeitungssysteme

1.5 Ausgekleidete, korrosionsbeständige Kugelhähne (kostengünstige Alternative)

Für stark korrosive Medien wie konzentrierte Salzsäure, Flusssäure und starke Oxidationsmittel sind Legierungswerkstoffe zu teuer. Ausgekleidete Kugelhähne verwenden ein Außengehäuse aus Kohlenstoffstahl oder Stahlguss mit einer vollständigen Innenauskleidung als Korrosionsschutzschicht.

• PTFE-ausgekleideter Kugelhahn (Teflon-ausgekleideter Kugelhahn)
• Kugelhahn mit PFA-Auskleidung, Kugelhahn mit FEP-Auskleidung, Kugelhahn mit Gummiauskleidung

Die Auskleidung isoliert das Metallsubstrat vollständig von korrosiven Flüssigkeiten, wodurch vollständige chemische Inertheit erreicht und das Beschaffungsbudget für großvolumige Chemiepipelines deutlich gesenkt wird.

2. Passende, korrosionsbeständige Zierleisten und Dichtungsmaterialien

Selbst bei Gehäusen aus hochwertigen Legierungen führen ungeeignete Kugel- und Sitzmaterialien in aggressiven chemischen Umgebungen zu vorzeitigem Ausfall. Die inneren Dichtungs- und Ausbauelemente müssen chemisch mit dem durchströmenden Medium kompatibel sein.

• PTFE / RPTFE-ausgekleideter KugelhahnUniverselle chemische Inertheit gegenüber den meisten Säuren, Laugen und organischen Lösungsmitteln, blasenfreier Verschluss bei Umgebungs- und moderaten Temperaturen
• PEEK-Sitz, korrosionsbeständiges Kugelventil: Verbindet chemische Beständigkeit mit Verschleißfestigkeit, geeignet für korrosive Medien, die Feststoffpartikel und Kristallausfällungen enthalten
• STL Stellite Kugelventil aus hartbeschichteter MetalllegierungSTL6/STL12-Auftragschweißen auf Kugel- und Sitzfläche für hochtemperierte, korrosive Dämpfe, abrasive chemische Suspensionen und brennbare Gefahrstoffe, die Brandschutzbestimmungen erfordern
• Kugelkern aus AluminiumlegierungKugel und Spindel sind aus dem gleichen Werkstoff wie das Ventilgehäuse geschmiedet (Duplex 2205, Hastelloy C276, Monel 400), um galvanische Korrosion durch Kontakt unterschiedlicher Metalle zu vermeiden.

3. Strukturelle Konstruktionsmerkmale, optimiert für chemisch korrosive Rohrleitungen

3.1 Auswahl des Bohrungstyps

• Volldurchlass-Kugelhahn mit Korrosionsbeständigkeit: Minimiert den Druckverlust, verhindert Ablagerungen und Kesselsteinbildung im Kanal, ideal für viskose, kristallisierbare und feststoffhaltige chemische Flüssigkeiten
• Kugelhahn mit reduziertem Durchmesser/verengtem Durchgang und Korrosionsschutz: Kompakte Bauform für Probenahmeleitungen mit kleinem Durchmesser, Instrumentenabzweigleitungen und Dosierstellen für Chemikalien mit geringem Durchfluss.

3.2 Körperteilungsstruktur

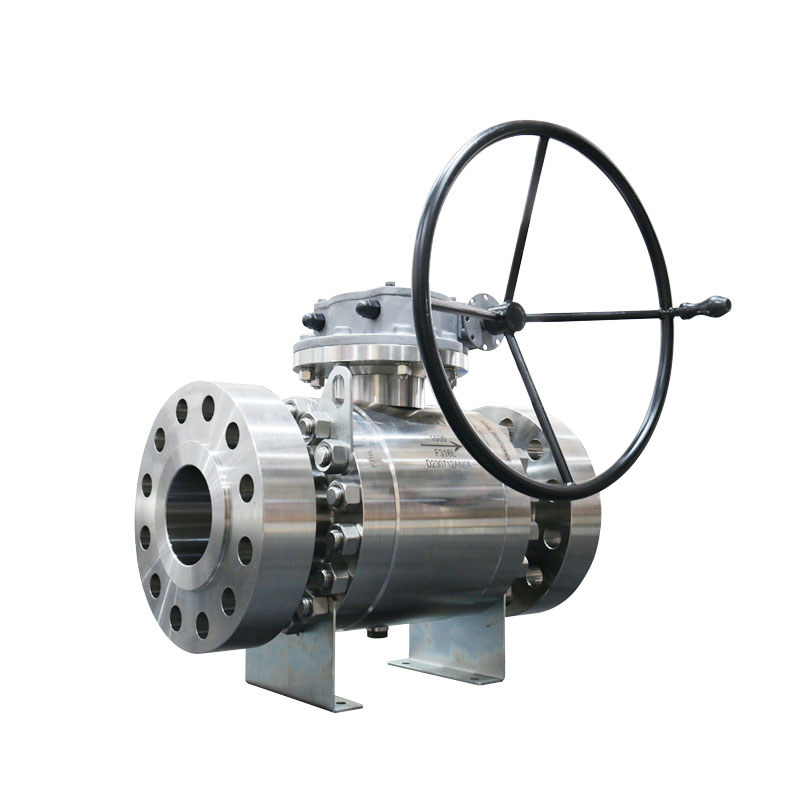

• Dreiteiliges, korrosionsbeständiges Kugelventil: Leicht zu demontieren für die Inspektion der Innenauskleidung, den Sitzwechsel und die Spülung der Rohrleitung; praktisch für die regelmäßige Wartung von Anlagen in der chemischen Verfahrenstechnik.
• Zweiteiliges integriertes Kugelventil aus Aluminiumlegierung: Robuste Konstruktion, weniger Leckstellen für geschlossene Hochdruck-Reaktionssysteme

3.3 Endverbindungsformen

Flanschkugelhahn mit korrosionsbeständiger Hochfrequenz-Technologie, Kugelhahn aus BW-Legierung mit Stumpfschweißung, Kugelhahn mit SW-Auskleidung mit Muffenschweißung, Tri-Clamp-Kugelhahn mit hygienischer Korrosionsbeständigkeit für pharmazeutische und lebensmittelrelevante korrosive Zusätze.

3.4 Sicherheitshilfskonfigurationen für gefährliche Chemikalien

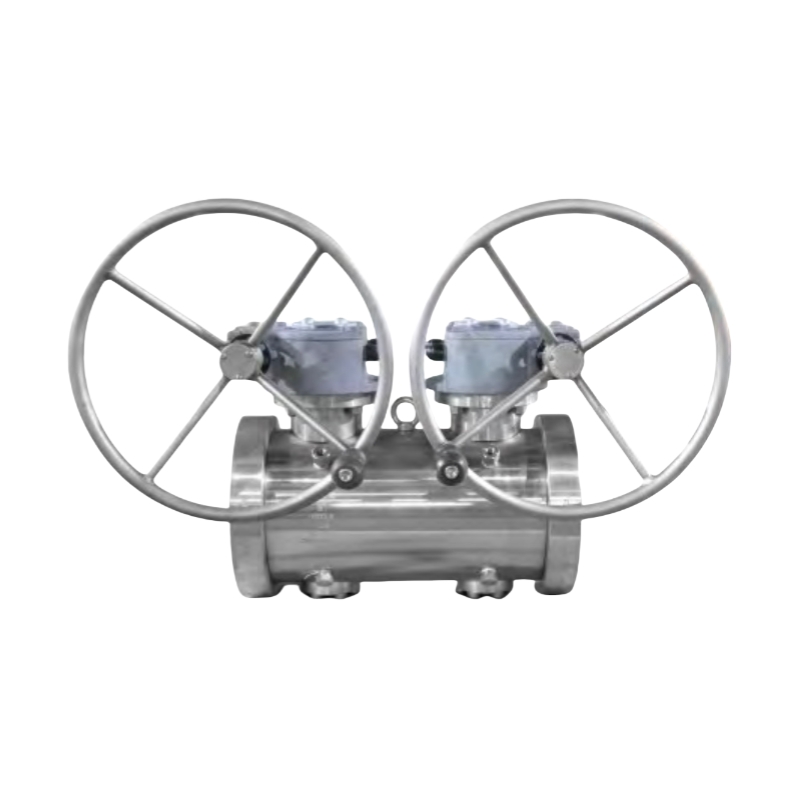

- Ausblassichere Ventilkonstruktion - Antistatische Vorrichtung für brennbare und explosive chemische Dämpfe - Verriegelungsvorrichtung zur Vermeidung von Fehlbedienungen - Doppelblock- und Entlüftungsfunktion (DBB) zur Isolierung toxischer Medien - Brandschutzausführung gemäß API 607

4. Wichtige Zertifizierungen, die für Projekte in der chemischen Industrie erforderlich sind

Bei der Beschaffung von Anlagen für die globale Chemieindustrie sollten Sie folgende obligatorische Dokumente prüfen, um die Inspektion durch Dritte zu bestehen: 1. Materialprüfbericht (MTR) mit Rückverfolgbarkeit der Chargennummer für Legierungs- und Superlegierungskörper; 2. API 6D-Zertifizierung für hochbelastbare Förderleitungen in der Petrochemie und Chemie; 3. CE-PED-Modulzertifizierung für die Einfuhr in den EU-Markt; 4. Brandschutzprüfzertifikat API 607; 5. Bericht über zerstörungsfreie Prüfungen (ZfP) für Ventilguss- und Schmiedeteile aus Legierungen.

5. Häufige, kostspielige Beschaffungsfehler, die Sie vermeiden sollten

1. Für Meerwasser und chloridreiche Medien sollte ein Kugelhahn aus Edelstahl SS304 verwendet werden, da dies zu schneller Lochfraßkorrosion führt.
2. Verwenden Sie keine herkömmlichen PTFE-Dichtungen für stark oxidierende Chemikalien bei hohen Temperaturen, da dies zu einer Zersetzung der Auskleidung und zu Medienleckagen führen kann.
3. Die Auswahl unterschiedlicher Metallmaterialien für Kugel und Spindel führt zu galvanischer Korrosion im Inneren des Ventilhohlraums.
4. Bei zur Kristallisation neigenden chemischen Flüssigkeiten sollte eine reduzierte Rohrdurchmesserauslegung gewählt werden, da dies zu Verstopfungen in der Rohrleitung und zu Systemüberdruck führen kann.
5. Fehlende MTR-Materialzertifikate und Brandschutzdokumente, Projektabnahme und Exportzollabfertigung

Abschluss

Die Beschaffung qualifizierter, korrosionsbeständiger Kugelhähne für aggressive chemische Umgebungen basiert auf präziser Materialklassifizierung: Edelstahl 316L für leichte Korrosion, Duplexstahl 2205/2507 für Chlorid- und Meerwasser, die Superlegierungen Hastelloy, Inconel und Monel für extrem korrosive Medien sowie PTFE/PFA-ausgekleidete Kugelhähne als wirtschaftliche Alternative mit großem Durchmesser. In Kombination mit passenden korrosionsbeständigen Armaturen, chemikalienbeständigen Dichtungsmaterialien, einer verstopfungsfreien Konstruktion mit vollem Durchgang und umfassenden Branchenzertifizierungen maximieren diese Spezifikationen die Lebensdauer der Ventile und verhindern ungeplante Ausfallzeiten in aggressiven chemischen Prozessanlagen.

GEKO Valve fertigt ein komplettes Sortiment an korrosionsbeständigen Kugelhähnen, darunter Ausführungen aus Duplexstahl, Superlegierungen und mit PTFE-Auskleidung, mit individuell anpassbarer Bohrungsgröße, Dichtungskonfiguration, Stellantriebsbaugruppe und Sicherheitszubehör, um Kunden aus den Bereichen Chemie, Meerwasserentsalzung, Offshore-Schifffahrt, Abwasser und Pharmazie weltweit zu bedienen.
