V-Port-Kugelhahn

Spezielle industrielle Kugelhähne für besondere RohrleitungsanwendungenStandardmäßige Industriekugelhähne gewährleisten in den meisten Rohrleitungssystemen ein zuverlässiges Ein-/Ausschalten. Viele industrielle Prozesse, wie z. B. Durchflussmodulation, hygienische Produktion, Tieftemperaturförderung und Mehrwege-Fluidumschaltung, erfordern jedoch spezielle Kugelhahnkonstruktionen, um den jeweiligen Betriebsanforderungen gerecht zu werden. Standardmäßige Schwimm- und Zapfenkugelhähne sind für komplexe Prozessprobleme wie präzise Regelung, Kontaminationsvermeidung, Tieftemperaturbeständigkeit und Medienumleitung nicht geeignet. Dieser Artikel stellt vier weit verbreitete Spezialkugelhähne vor und beschreibt deren Konstruktionsmerkmale, Funktionsprinzipien, Vorteile und typische industrielle Anwendungen, um Ingenieuren die Auswahl des passenden Ventils für spezielle Rohrleitungsszenarien zu erleichtern.  1. V-Port-Kugelhahn (Kugelhahn mit variabler Durchflussregelung)Ein V-Port-Kugelhahn ist ein spezieller Regelkugelhahn für die präzise Durchflussregelung. Im Gegensatz zu Standard-Rundlochkugelhähnen ist sein Kugelkern mit einer V-förmigen Aussparung versehen, die über den gesamten Hub ein annähernd lineares Durchflussverhalten gewährleistet. Beim Öffnen und Schließen des Ventils schneidet die V-förmige Schneidkante das Medium gleichmäßig ab, wodurch sich der V-Port ideal für viskose Flüssigkeiten, faserhaltige Medien und die genaue Durchflussregulierung eignet.Wichtigste Vorteile- Präzise proportionale Durchflussregelung von 0–100 %- Ausgezeichnete lineare Kennlinie für PID-Regelsysteme- Die selbstreinigende Scherfunktion verhindert Verstopfungen durch Fasern und Partikel- Null-Leckage-AbschaltleistungTypische Anwendungsgebiete: Chemische Verarbeitung, Papierindustrie, Abwasserbehandlung, Öl- und Fettleitungen sowie automatische Prozessflussregelungssysteme. 2. Mehrwege-Kugelhahn (3-Wege- und 4-Wege-Kugelhahn)Mehrwege-Kugelhähne umfassen 3- und 4-Wege-Ausführungen und wurden entwickelt, um komplexe T-Stücke und mehrere Ventilkombinationen in Rohrleitungen zu ersetzen. Sie ermöglichen die Umleitung, Mischung, Richtungsumschaltung und Regelung von Flüssigkeitskreisläufen innerhalb einer einzigen Ventileinheit, wodurch die Rohrleitungsplanung erheblich vereinfacht und die Systeminstallationskosten gesenkt werden.Wichtigste Vorteile- Integrierte Fluidumschalt- und Mischfunktion- Vereinfacht die Rohrleitungsstruktur und reduziert Leckstellen- Unterstützt flexible Durchflussrichtungsumschaltung für Skid-Systeme- Kompakte Bauweise, einfache Integration modularer GeräteTypische Anwendungen: Industrielle, auf Rahmen montierte Anlagen, Heizungskreislaufsysteme, Umschaltung petrochemischer Flüssigkeiten, HLK-Systeme und Prozessmedienmischleitungen. 3. Hygienischer Kugelhahn (Lebensmittelgeeigneter Kugelhahn)Hygienische Kugelhähne sind speziell für sterile und kontaminationsfreie Produktionsumgebungen konzipiert. Das gesamte Ventilgehäuse ist hochglanzpoliert und weist keine inneren Toträume, keine Ablagerungen und einen reibungslosen Durchfluss auf. Die meisten hygienischen Kugelhähne verfügen über Schnellkupplungen für eine schnelle Demontage und Reinigung vor Ort und erfüllen somit die GMP-Produktionsstandards.Wichtigste Vorteile- Frei von abgestorbenen Zellen im Inneren, um Bakterienwachstum zu vermeiden- Hochpräzise spiegelpolierte Oberfläche- Lebensmittelgeeignete Dichtungsmaterialien erhältlich- Einfache Demontage, Reinigung und SterilisationTypische Anwendungsgebiete: Lebensmittelverarbeitung, Getränkeherstellung, pharmazeutische Industrie, Biotechnologie und Pipelines für die Kosmetikproduktion.  4. Kryogener Kugelhahn (Tieftemperatur-Kugelhahn)Kryogene Kugelhähne sind professionelle, kältebeständige Ventile, die speziell für den Einsatz mit extrem kalten Flüssigkeiten entwickelt wurden. Dank ihrer verlängerten Haubenkonstruktion isolieren sie die kalten Flüssigkeiten von den Dichtungskomponenten und verhindern so Dichtungsschäden und Frostrisse bei extrem niedrigen Temperaturen. Spezielle, kältebeständige Werkstoffe gewährleisten eine stabile Abdichtung und einwandfreie mechanische Funktion in kryogenen Umgebungen.Wichtigste Vorteile- Die verlängerte Ventilkappe schützt die Dichtungskomponenten vor Frostschäden bei niedrigen Temperaturen.- Die professionelle Konfiguration des Kryomaterials erhält die Zähigkeit bei extrem niedrigen Temperaturen- Stabile Dichtungsleistung für den Langzeitbetrieb bei niedrigen Temperaturen- Optionale antistatische und feuerfeste AusführungTypische Anwendungsgebiete: LNG-Transferstationen, Pipelines für flüssigen Stickstoff und flüssigen Sauerstoff, kryogene Chemikalienlagersysteme und Niedertemperatur-Energieanlagen. Wie man spezielle Kugelhähne für industrielle Systeme auswähltStandard-Kugelhähne können lediglich einfache Absperrfunktionen erfüllen. Für spezielle industrielle Prozesse, die Durchflussregelung, sterilen Transport, die Zufuhr von Medien mit niedriger Temperatur und die Umschaltung von Flüssigkeiten in mehreren Pfaden erfordern, ist die Auswahl geeigneter Spezialkugelhähne unerlässlich, um Verstopfungen in Rohrleitungen, Medienverunreinigungen, Steuerungsungenauigkeiten und Ventilausfälle zu vermeiden.Ingenieure sollten die Ventiltypen entsprechend den Eigenschaften des Mediums, der Betriebstemperatur, den Regelungsanforderungen und den Industriestandards auswählen. V-Ventile eignen sich zur Regelung, Mehrwegeventile zur Durchflussumschaltung, Hygieneventile für sterile Anwendungen und Kryoventile für Systeme mit extrem niedrigen Temperaturen.AbschlussSpezialkugelhähne spielen eine unverzichtbare Rolle in komplexen industriellen Rohrleitungssystemen. Jeder Spezialkugelhahntyp wird für spezifische Prozessanforderungen entwickelt und bietet im Vergleich zu Standardkugelhähnen eine höhere Präzision, bessere Anpassungsfähigkeit an unterschiedliche Umgebungsbedingungen und einen sichereren Betrieb. GEKO Valve bietet ein umfassendes Sortiment an kundenspezifischen Spezialkugelhähnen, darunter V-Port-Regelkugelhähne, Mehrwege-Schaltkugelhähne, lebensmittelgeeignete Kugelhähne und Tieftemperatur-Kugelhähne, die vielfältige Lösungen für industrielle Prozesssysteme ermöglichen.

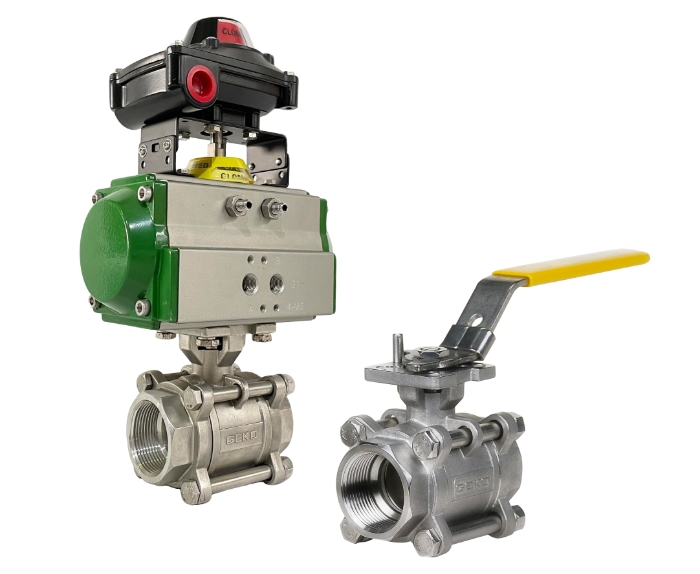

In industriellen Fluidsteuerungssystemen sind O-Port- und V-Port-Kugelhähne zwei gängige Typen mit unterschiedlichen Konstruktionsschwerpunkten. Basierend auf jahrelanger Entwicklungserfahrung bietet GEKO Valves einen detaillierten Vergleich hinsichtlich Konstruktion, Durchflusscharakteristik, Regelleistung, Absperrfähigkeit und mehr, um Ihnen die richtige Wahl zu erleichtern.  1. Tragwerksplanung O-Port-Kugelhahn: Die Kugel besitzt eine kreisrunde Durchgangsbohrung in der Mitte. Im vollständig geöffneten Zustand entspricht der Bohrungsdurchmesser im Wesentlichen dem Innendurchmesser der Rohrleitung, wodurch ein gerader Durchflussweg entsteht. GEKO O-Port-Kugelhähne werden präzisionsgefertigt und zeichnen sich durch geringen Strömungswiderstand und hohe Dichtleistung aus.V-Port-Kugelhahn: Die Kugel verfügt über eine V-förmige Aussparung. GEKO V-Port-Kugelhähne ermöglichen die Anpassung von Winkel und Größe der V-Aussparung an die Medieneigenschaften und verbessern so die Scher- und Regelleistung.  2. Strömungseigenschaften O-Port-Kugelhahn: Schnelles Öffnungsverhalten. Der Durchfluss steigt bei kleinen Öffnungen (z. B. 0°–15°) stark an und erreicht bei ca. 20°–30° 80–90 % des Maximaldurchflusses. Geeignet für schnelles Öffnen und Schließen, geringe Drosselbarkeit.V-Port-Kugelhahn: Annähernd gleichprozentige Kennlinie. Der Durchfluss steigt mit zunehmender Öffnung gleichmäßig und linear an und ermöglicht eine präzise Drosselung. GEKO V-Port-Kugelhähne bieten auch bei kleinen Öffnungen eine hervorragende Regelbarkeit.  3. Drosselklappenleistung Kugelhahn mit offenem Ausgang: Schlechte Drosselleistung. Der Durchfluss ändert sich bei kleinen Öffnungen drastisch, was eine präzise Steuerung erschwert; neigt bei mittleren Öffnungen zu Kavitation, Vibrationen und Geräuschen. Nur für Ein/Aus-Steuerung (Zwei-Positionen-Steuerung) empfohlen.V-Port-Kugelhahn: Hervorragende Drosselleistung. Die V-förmige Aussparung sorgt für eine stabile und präzise Durchflussregelung, während die V-förmige Kante eine Scherwirkung erzielt. Dadurch eignet sich der Hahn ideal für faserige, partikelförmige oder schlammige Medien. GEKO V-Port-Kugelhähne bieten eine zuverlässige und stabile Drosselleistung. 4. Abschaltfunktion O-Port-Kugelhahn: Hervorragende Absperrleistung. Mit weichen oder metallischen Dichtungen wird absolute Dichtheit ohne Leckagen erreicht. GEKO O-Port-Kugelhähne werden häufig in Anwendungen eingesetzt, die eine strikte Absperrung erfordern.V-förmiges Kugelventil: Relativ geringere Absperrleistung. Theoretisch kann es nicht die gleiche Dichtheit wie ein O-förmiges Ventil gleicher Größe erreichen. Es ist primär für die Drosselung, nicht für die absolute Absperrung ausgelegt. 5. Strömungswiderstand O-Port-Kugelhahn: Sehr geringer Strömungswiderstand im vollständig geöffneten Zustand, nahe einer geraden Rohrleitung, was zu minimalem Druckverlust führt. GEKO O-Port-Kugelhähne verfügen über optimierte Strömungswege für einen noch geringeren Energieverbrauch.V-Port-Kugelhahn: Die V-förmige Aussparung erzeugt auch im vollständig geöffneten Zustand einen gewissen Strömungswiderstand, was zu einem höheren Druckabfall als bei einem O-Port-Ventil führt. 6. Erosions- und Verschleißbeständigkeit (für Medien mit Feststoffpartikeln) O-Port-Kugelhahn: Beim Umschalten in partikelbeladene Medien können sich Partikel zwischen Kugel und Ventilsitz festsetzen, was zu Riefenbildung, Verschleiß oder sogar zum Festfressen führen kann.V-Port-Kugelhahn: Die scharfe Kante der V-förmigen Aussparung durchtrennt Fasern und Feststoffpartikel und verhindert so Verstopfungen. Er eignet sich besonders für stark verschmutzte Medien wie hochviskose, kristallisierende, partikelhaltige oder schlammige Medien. GEKO V-Port-Kugelhähne sind ideal für Abwasser, Zellstoff, Schlämme und ähnliche anspruchsvolle Anwendungen. 7. Typische Anwendungen O-Port-Kugelhahn: Geeignet für saubere Flüssigkeiten und Gase (z. B. Wasser, Dampf, Öl, Erdgas). Die erste Wahl für schnelles und zuverlässiges Absperren.V-Port-Kugelhahn: Geeignet für Anwendungen, die eine präzise Durchflussregelung erfordern, insbesondere für anspruchsvolle Medien wie Zellstoff, Abwasser, Suspensionen, hochviskose Flüssigkeiten sowie kristallisierende oder ablagernde Flüssigkeiten. GEKO V-Port-Kugelhähne sind eine zuverlässige Wahl für Regelventilanwendungen. 8. Kosten V-förmige Kugelhähne sind in der Regel teurer als O-förmige Kugelhähne gleicher Größe und gleichen Materials, da die Bearbeitung der V-förmigen Aussparung aufwendiger ist. GEKO Valves bietet verschiedene Konfigurationsmöglichkeiten, um Leistung und Kosten optimal auszubalancieren – kontaktieren Sie uns für eine Dimensionierungsempfehlung.  9. Wie wählt man das richtige Ventil aus? – GEKO Ventilauswahlhilfe  ErfordernisEmpfohlener TypZuverlässiges Abschalten, keine LeckageGEKO O-Port-KugelhahnPräzise DurchflussdrosselungGEKO V-Port-KugelhahnSaubere MedienEntweder (je nach funktionalen Anforderungen)Medien, die Partikel, Fasern, viskose oder ablagernde Substanzen enthaltenGEKO V-Port-Kugelhahn priorisierenBudgetbegrenzt und nur ein-/ausschaltbarGEKO O-Port-Kugelhahn Zusammenfassung in einem Satz:O-Port-Kugelhähne sind Experten für dichtes Absperren, während V-Port-Kugelhähne Experten für Drosseln sind (präzise Steuerung, unempfindlich gegenüber verschmutzten Medien).Ihre Wahl hängt davon ab, ob Sie eine Abschaltung oder eine Drosselung benötigen, und von den Eigenschaften Ihrer Medien. Warum GEKO-Ventile wählen? Deutsche Ingenieurstandards und strenge QualitätskontrolleKomplettes Sortiment an O- und V-förmigen KugelhähnenAnpassbares V-förmiges Design für anspruchsvolle AnwendungenProfessionelles Team bietet kostenlose Größen- und Auswahlberatung an.Schnelle Lieferung und umfassender Kundendienst📞 Kontaktieren Sie GEKO Valves noch heute für eine auf Ihre Betriebsbedingungen zugeschnittene Lösung.
