Spezielle industrielle Kugelhähne für besondere Rohrleitungsanwendungen

Standardmäßige Industriekugelhähne gewährleisten in den meisten Rohrleitungssystemen ein zuverlässiges Ein-/Ausschalten. Viele industrielle Prozesse, wie z. B. Durchflussmodulation, hygienische Produktion, Tieftemperaturförderung und Mehrwege-Fluidumschaltung, erfordern jedoch spezielle Kugelhahnkonstruktionen, um den jeweiligen Betriebsanforderungen gerecht zu werden. Standardmäßige Schwimm- und Zapfenkugelhähne sind für komplexe Prozessprobleme wie präzise Regelung, Kontaminationsvermeidung, Tieftemperaturbeständigkeit und Medienumleitung nicht geeignet. Dieser Artikel stellt vier weit verbreitete Spezialkugelhähne vor und beschreibt deren Konstruktionsmerkmale, Funktionsprinzipien, Vorteile und typische industrielle Anwendungen, um Ingenieuren die Auswahl des passenden Ventils für spezielle Rohrleitungsszenarien zu erleichtern.

1. V-Port-Kugelhahn (Kugelhahn mit variabler Durchflussregelung)

Ein V-Port-Kugelhahn ist ein spezieller Regelkugelhahn für die präzise Durchflussregelung. Im Gegensatz zu Standard-Rundlochkugelhähnen ist sein Kugelkern mit einer V-förmigen Aussparung versehen, die über den gesamten Hub ein annähernd lineares Durchflussverhalten gewährleistet. Beim Öffnen und Schließen des Ventils schneidet die V-förmige Schneidkante das Medium gleichmäßig ab, wodurch sich der V-Port ideal für viskose Flüssigkeiten, faserhaltige Medien und die genaue Durchflussregulierung eignet.

Wichtigste Vorteile

• - Präzise proportionale Durchflussregelung von 0–100 %
• - Ausgezeichnete lineare Kennlinie für PID-Regelsysteme
• - Die selbstreinigende Scherfunktion verhindert Verstopfungen durch Fasern und Partikel
• - Null-Leckage-Abschaltleistung
• Typische Anwendungsgebiete: Chemische Verarbeitung, Papierindustrie, Abwasserbehandlung, Öl- und Fettleitungen sowie automatische Prozessflussregelungssysteme.

2. Mehrwege-Kugelhahn (3-Wege- und 4-Wege-Kugelhahn)

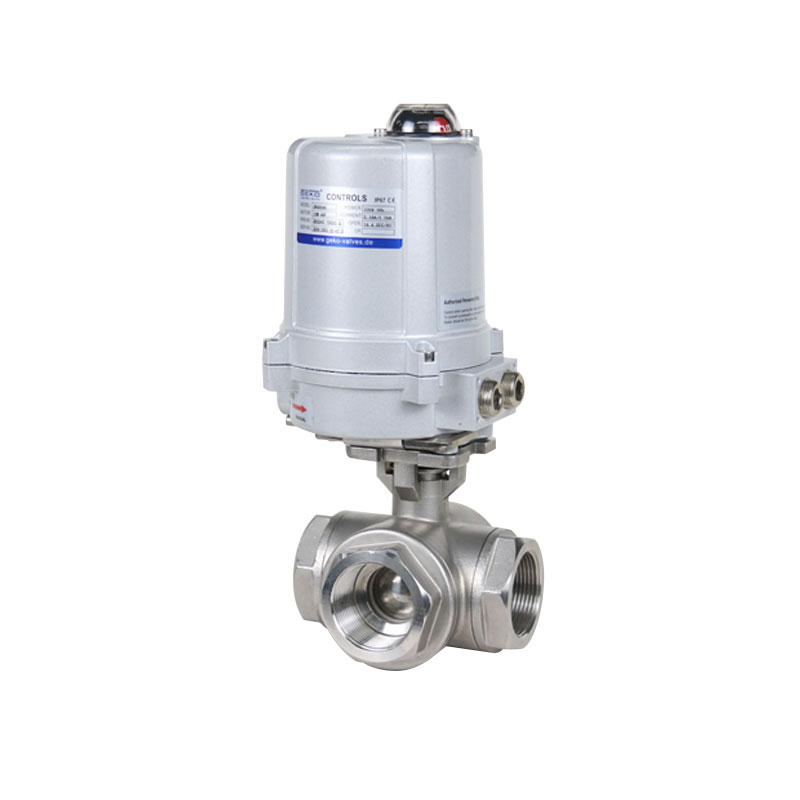

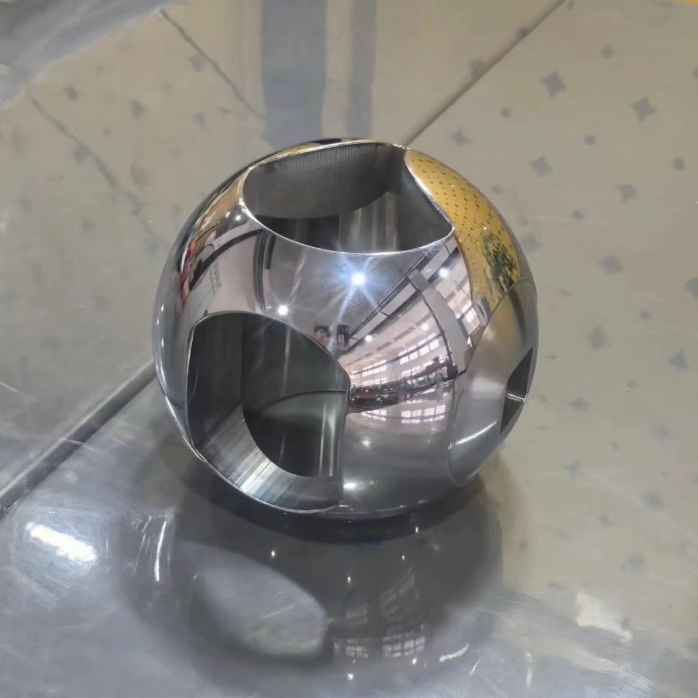

Mehrwege-Kugelhähne umfassen 3- und 4-Wege-Ausführungen und wurden entwickelt, um komplexe T-Stücke und mehrere Ventilkombinationen in Rohrleitungen zu ersetzen. Sie ermöglichen die Umleitung, Mischung, Richtungsumschaltung und Regelung von Flüssigkeitskreisläufen innerhalb einer einzigen Ventileinheit, wodurch die Rohrleitungsplanung erheblich vereinfacht und die Systeminstallationskosten gesenkt werden.

Wichtigste Vorteile

• - Integrierte Fluidumschalt- und Mischfunktion
• - Vereinfacht die Rohrleitungsstruktur und reduziert Leckstellen
• - Unterstützt flexible Durchflussrichtungsumschaltung für Skid-Systeme
• - Kompakte Bauweise, einfache Integration modularer Geräte

Typische Anwendungen: Industrielle, auf Rahmen montierte Anlagen, Heizungskreislaufsysteme, Umschaltung petrochemischer Flüssigkeiten, HLK-Systeme und Prozessmedienmischleitungen.

3. Hygienischer Kugelhahn (Lebensmittelgeeigneter Kugelhahn)

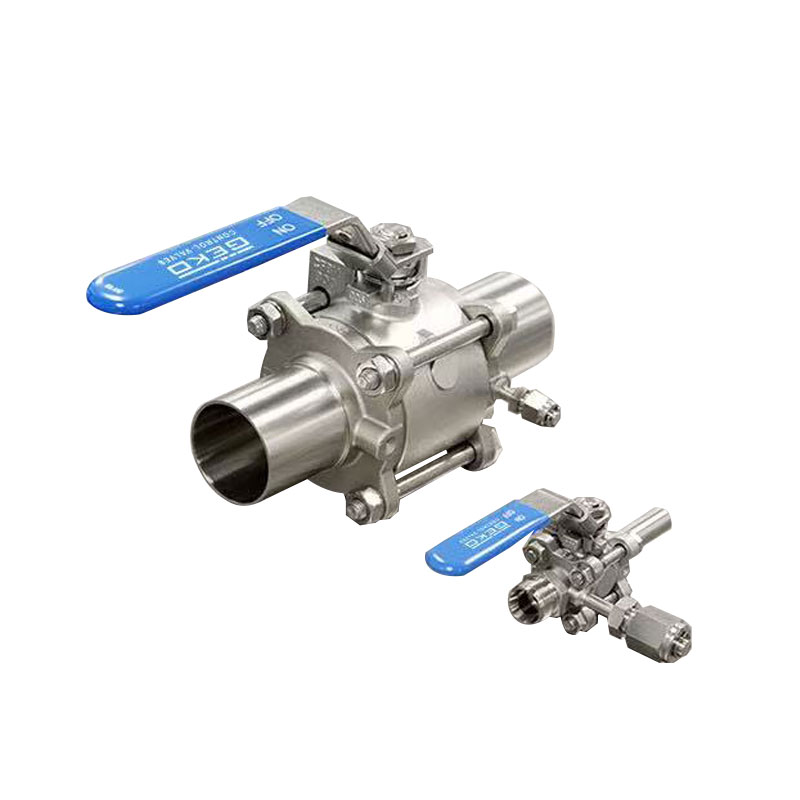

Hygienische Kugelhähne sind speziell für sterile und kontaminationsfreie Produktionsumgebungen konzipiert. Das gesamte Ventilgehäuse ist hochglanzpoliert und weist keine inneren Toträume, keine Ablagerungen und einen reibungslosen Durchfluss auf. Die meisten hygienischen Kugelhähne verfügen über Schnellkupplungen für eine schnelle Demontage und Reinigung vor Ort und erfüllen somit die GMP-Produktionsstandards.

Wichtigste Vorteile

• - Frei von abgestorbenen Zellen im Inneren, um Bakterienwachstum zu vermeiden
• - Hochpräzise spiegelpolierte Oberfläche
• - Lebensmittelgeeignete Dichtungsmaterialien erhältlich
• - Einfache Demontage, Reinigung und Sterilisation

Typische Anwendungsgebiete: Lebensmittelverarbeitung, Getränkeherstellung, pharmazeutische Industrie, Biotechnologie und Pipelines für die Kosmetikproduktion.

4. Kryogener Kugelhahn (Tieftemperatur-Kugelhahn)

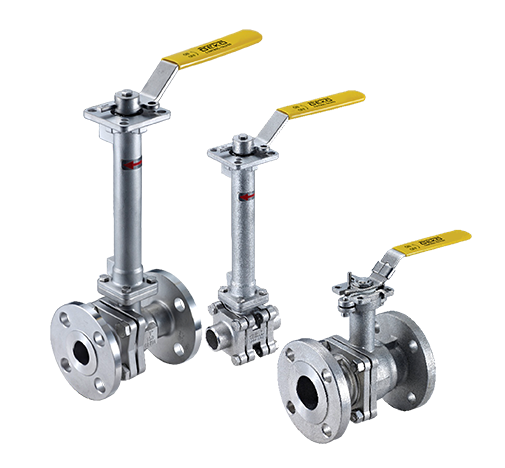

Kryogene Kugelhähne sind professionelle, kältebeständige Ventile, die speziell für den Einsatz mit extrem kalten Flüssigkeiten entwickelt wurden. Dank ihrer verlängerten Haubenkonstruktion isolieren sie die kalten Flüssigkeiten von den Dichtungskomponenten und verhindern so Dichtungsschäden und Frostrisse bei extrem niedrigen Temperaturen. Spezielle, kältebeständige Werkstoffe gewährleisten eine stabile Abdichtung und einwandfreie mechanische Funktion in kryogenen Umgebungen.

Wichtigste Vorteile

• - Die verlängerte Ventilkappe schützt die Dichtungskomponenten vor Frostschäden bei niedrigen Temperaturen.
• - Die professionelle Konfiguration des Kryomaterials erhält die Zähigkeit bei extrem niedrigen Temperaturen
• - Stabile Dichtungsleistung für den Langzeitbetrieb bei niedrigen Temperaturen
• - Optionale antistatische und feuerfeste Ausführung

Typische Anwendungsgebiete: LNG-Transferstationen, Pipelines für flüssigen Stickstoff und flüssigen Sauerstoff, kryogene Chemikalienlagersysteme und Niedertemperatur-Energieanlagen.

Wie man spezielle Kugelhähne für industrielle Systeme auswählt

Standard-Kugelhähne können lediglich einfache Absperrfunktionen erfüllen. Für spezielle industrielle Prozesse, die Durchflussregelung, sterilen Transport, die Zufuhr von Medien mit niedriger Temperatur und die Umschaltung von Flüssigkeiten in mehreren Pfaden erfordern, ist die Auswahl geeigneter Spezialkugelhähne unerlässlich, um Verstopfungen in Rohrleitungen, Medienverunreinigungen, Steuerungsungenauigkeiten und Ventilausfälle zu vermeiden.

Ingenieure sollten die Ventiltypen entsprechend den Eigenschaften des Mediums, der Betriebstemperatur, den Regelungsanforderungen und den Industriestandards auswählen. V-Ventile eignen sich zur Regelung, Mehrwegeventile zur Durchflussumschaltung, Hygieneventile für sterile Anwendungen und Kryoventile für Systeme mit extrem niedrigen Temperaturen.

Abschluss

Spezialkugelhähne spielen eine unverzichtbare Rolle in komplexen industriellen Rohrleitungssystemen. Jeder Spezialkugelhahntyp wird für spezifische Prozessanforderungen entwickelt und bietet im Vergleich zu Standardkugelhähnen eine höhere Präzision, bessere Anpassungsfähigkeit an unterschiedliche Umgebungsbedingungen und einen sichereren Betrieb. GEKO Valve bietet ein umfassendes Sortiment an kundenspezifischen Spezialkugelhähnen, darunter V-Port-Regelkugelhähne, Mehrwege-Schaltkugelhähne, lebensmittelgeeignete Kugelhähne und Tieftemperatur-Kugelhähne, die vielfältige Lösungen für industrielle Prozesssysteme ermöglichen.
