Was ist eine Absperrklappe und was sind ihre wichtigsten Bauteile?
Eine Absperrklappe ist ein weit verbreitetes Vierteldrehventil zur Durchflussregelung, das in kommunalen und industriellen Rohrleitungssystemen eingesetzt wird, um den Flüssigkeitsdurchfluss zu regulieren, zu drosseln oder vollständig abzusperren. Dank ihrer schlanken und leichten Bauweise ist sie deutlich platzsparender als Kugel- oder Schieberventile, insbesondere bei Rohrleitungen mit großem Durchmesser. Viele neue Käufer und Anlagenplaner möchten genau verstehen, was eine Absperrklappe ist und wie die einzelnen Bauteile zusammenarbeiten, um eine zuverlässige Funktion zu gewährleisten. Dieser Artikel erläutert die Definition, die Kernfunktion und alle wichtigen Komponenten einer Absperrklappe. Absperrklappe.
Definition und Kernfunktion einer Absperrklappe
Im einfachsten Fall steuert eine Absperrklappe den Durchfluss durch die Drehung einer kreisförmigen Scheibe im Inneren der Rohrleitung. Eine Drehung um 90 Grad schaltet die Klappe zwischen vollständig geöffneter und vollständig geschlossener Position um. Sie kann auch in Zwischenpositionen verharren, um den Durchfluss zu drosseln. Wafer-Absperrklappen Und Absperrklappen mit Lug-Anschluss sind die beiden gängigsten Karosserieformen, während asymmetrische Designs wie Dreifach exzentrische Absperrklappen Sie eignen sich für anspruchsvolle Anwendungen mit hohen Temperaturen und hohem Druck. Absperrklappen werden in der Wasseraufbereitung, der Klimatechnik, der Energiewirtschaft und der chemischen Industrie für Wasser, Luft, Gas und viele chemische Medien eingesetzt.
Hauptkomponenten einer Absperrklappe
1. Ventilkörper

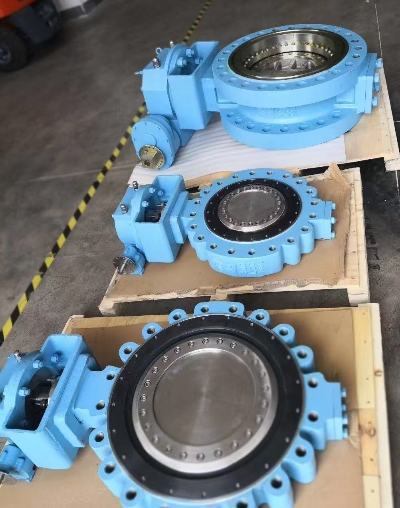

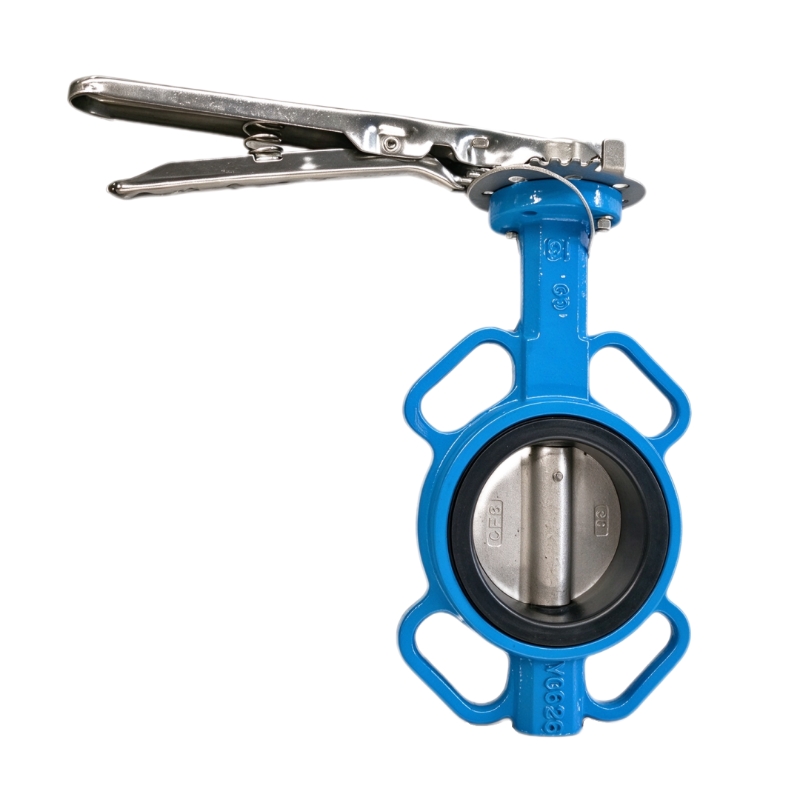

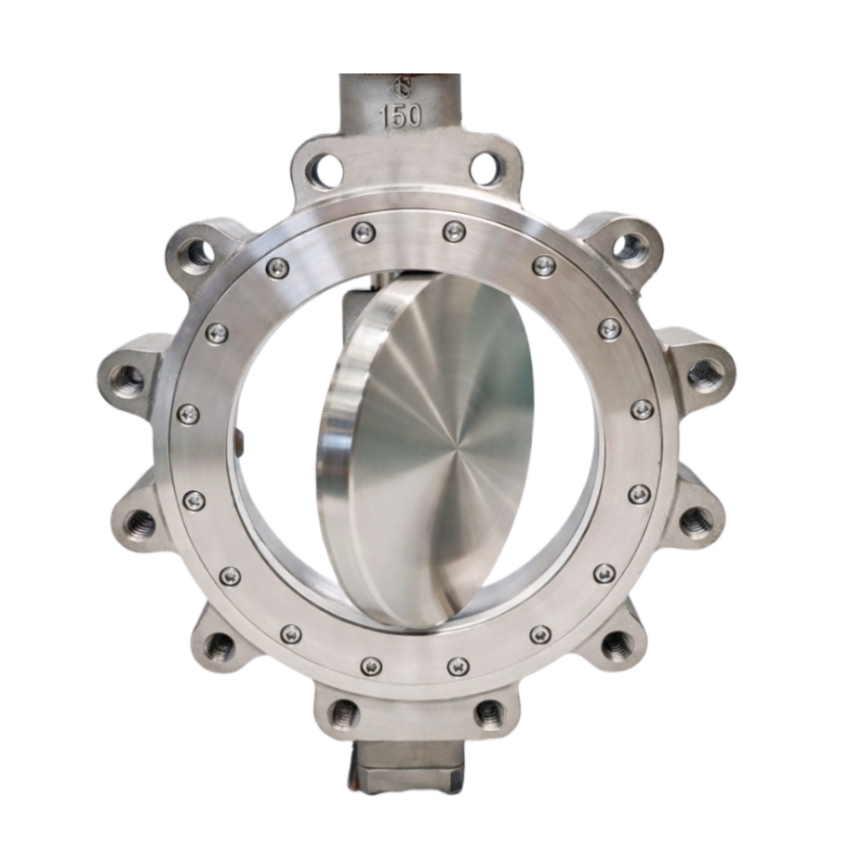

Das Ventilgehäuse bildet die druckführende Haupthülle und wird an die Rohrleitung angeschlossen. Wafer-Ventilgehäuse passen ohne Schraubösen zwischen zwei Rohrflansche. Ventilgehäuse mit Schraubösen verfügen über integrierte Gewindeösen zur sicheren Befestigung der Flansche. Robuste Ausführung. Metallisch dichtende Absperrklappen Um rauen Arbeitsbedingungen standzuhalten, werden Gehäuse aus Gusseisen, Sphäroguss, Edelstahl oder legiertem Stahl verwendet.
2. Schmetterlingsscheibe
Die Scheibe ist die kreisförmige Platte im Inneren des Ventilkörpers, die den Durchfluss von Flüssigkeiten blockiert oder ermöglicht. Sie dreht sich mit der Ventilspindel. Die Form der Scheibe beeinflusst direkt den Strömungswiderstand. Konzentrische Ventile verwenden eine flache Scheibe; doppelt und dreifach exzentrische Ventile verwenden konturierte Scheiben, um die Reibung am Ventilsitz während der Drehung zu reduzieren. Bei korrosiven Medien sind die Scheiben beschichtet oder aus Edelstahl gefertigt, um die Lebensdauer zu verlängern.
3. Ventilschaft
Die Spindel ist eine Welle, die durch das Ventilgehäuse verläuft und fest mit der Scheibe verbunden ist. Sie überträgt das Drehmoment vom Betätigungselement oder Handrad, um die Scheibe zu drehen. Die meisten Spindeln bestehen aus hochfestem Edelstahl, um Torsion und Korrosion zu widerstehen. Viele Konstruktionen verwenden eine einteilige Spindel-Scheiben-Verbindung, um Spiel zu eliminieren und die Steuerungsgenauigkeit zu verbessern.
4. Sitz-/Dichtungsring
Der Ventilsitz bildet die dichtende Kontaktfläche zwischen Ventilscheibe und Ventilkörper. Weichdichtende Absperrklappen Für saubere Medien werden Dichtungen aus Elastomeren wie EPDM oder PTFE verwendet, um eine blasenfreie Abdichtung zu gewährleisten. Ausführungen mit Metalldichtung nutzen metallische Dichtflächen und eignen sich für Hochtemperatur-, abrasive oder Dampfmedien, bei denen Gummidichtungen nicht beständig sind.
5. Spindeldichtungen und Dichtungsringe
Spindeldichtungen verhindern das Austreten von Flüssigkeit entlang der Spindel aus dem Ventilkörper. Packungsringe oder O-Ringe bilden die primäre Barriere. Sie sind entscheidend für die Vermeidung von Leckagen, insbesondere in der Chemie- und Öl- und Gasindustrie.
6. Aktor / Betätigungseinheit

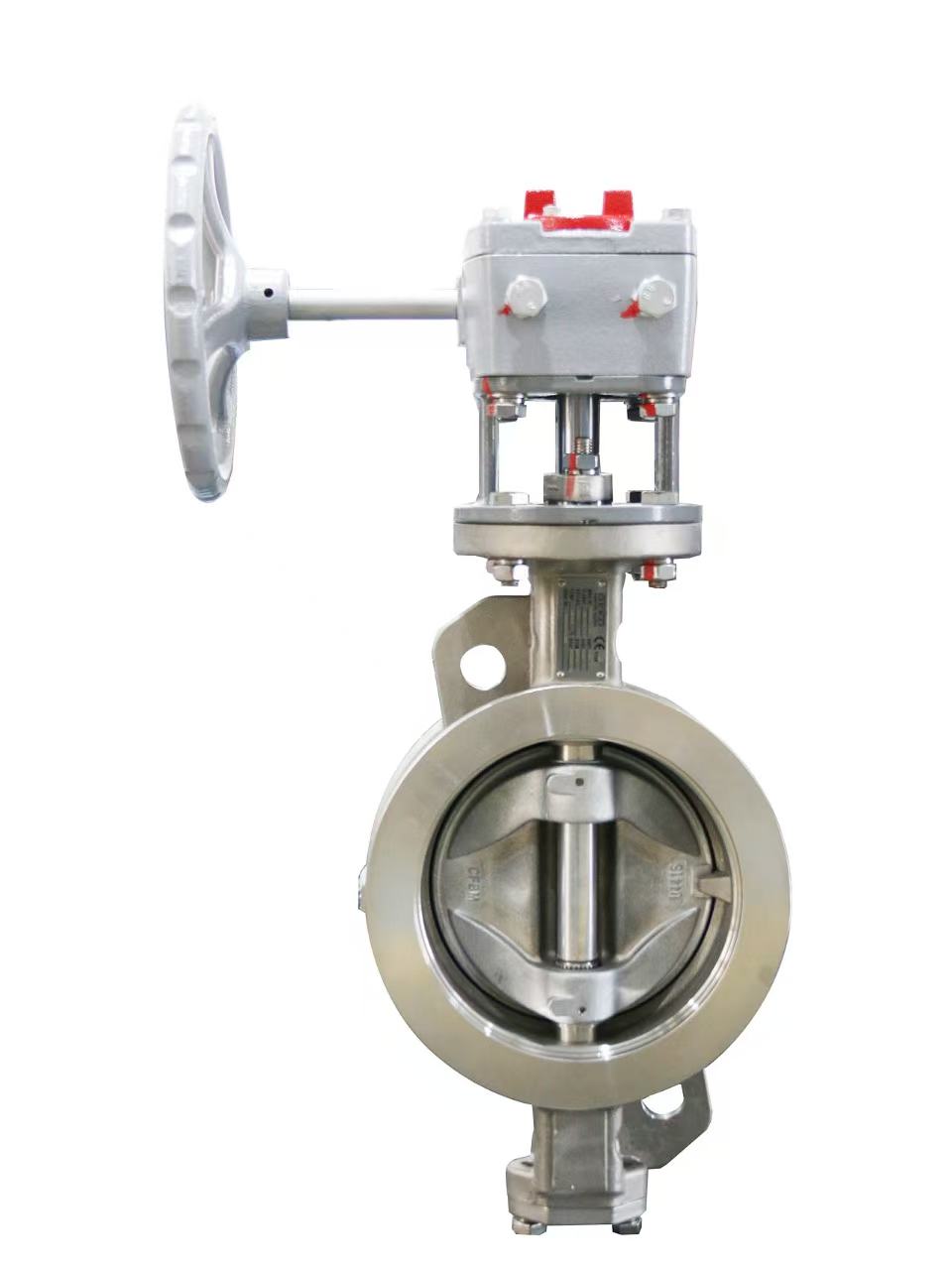

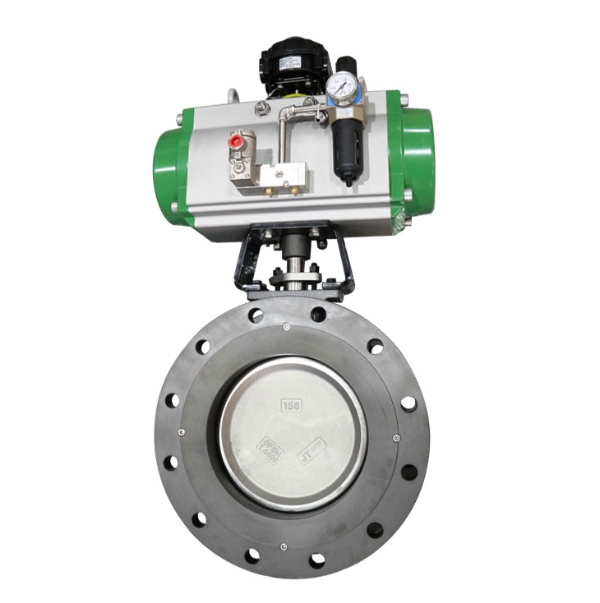

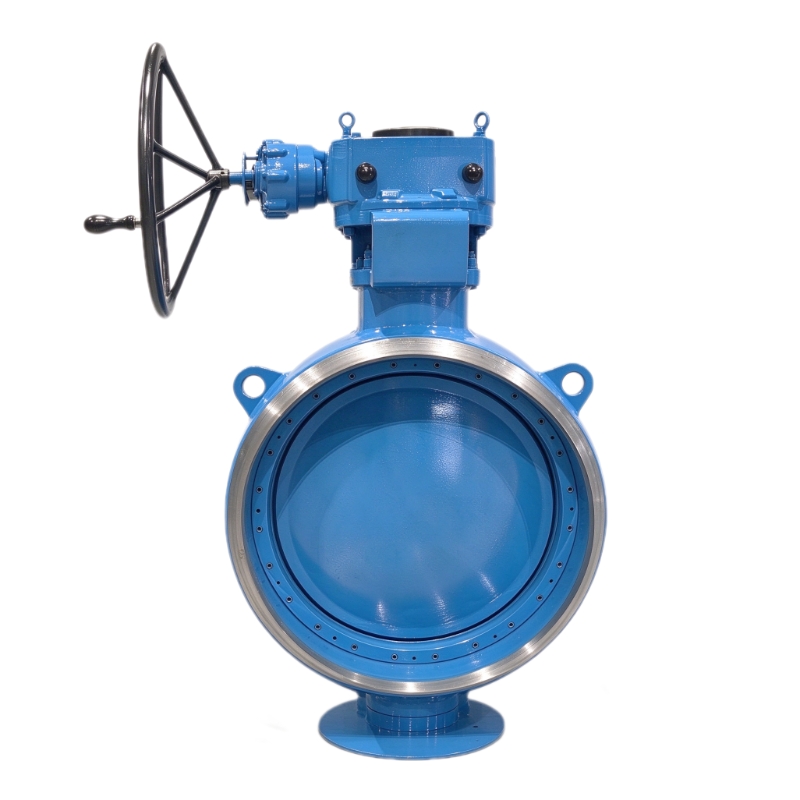

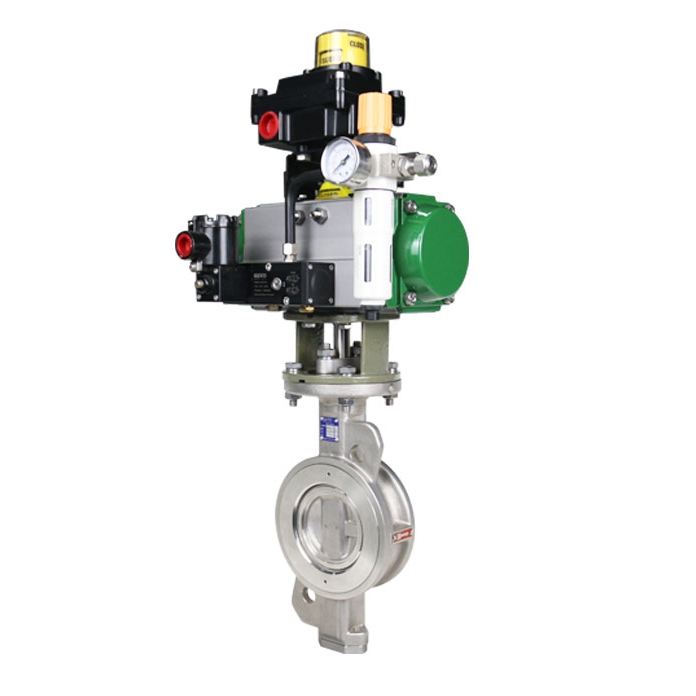

Der Aktuator liefert das Drehmoment zum Drehen von Spindel und Scheibe. Manuelle Versionen verwenden ein Handrad oder einen Hebel. Pneumatische Absperrklappen Verwenden Sie Druckluft für schnelles Ein-/Ausschalten oder modulierende Steuerung. Elektrische Absperrklappen Sie ermöglichen den ferngesteuerten, automatisierten Betrieb und die präzise Durchflussregelung. Positionierer können an Stellantrieben angebracht werden, um exakte Scheibenwinkel beizubehalten.
Wie diese Komponenten zusammenarbeiten
Wenn der Stellantrieb die Ventilspindel dreht, rotiert die Scheibe im Ventilkörper. Im geschlossenen Zustand drückt die Scheibe gegen den Ventilsitz und blockiert so den Durchfluss. Im geöffneten Zustand dreht sich die Scheibe parallel zur Strömungsrichtung, sodass das Medium passieren kann. Alle Bauteile müssen exakt auf Betriebsdruck, Temperatur und Medium abgestimmt sein. Eine falsche Materialwahl für Ventilsitz oder Scheibe führt schnell zu Leckagen und vorzeitigem Ausfall.
GEKO Valve Absperrklappen-Sortiment
GEKO Valve liefert komplette Absperrklappen mit hochwertigen Komponenten. Unser Sortiment umfasst weich- und metalldichtende, konzentrische, doppelt und dreifach exzentrische Absperrklappen in Wafer-, Lug- und Flanschausführung mit manuellen, pneumatischen oder elektrischen Stellantrieben für industrielle und kommunale Projekte weltweit.
