Bewertung von Qualitätsstandards vor dem Kauf von industriellen Kugelhähnen

Die Beschaffung von Industriekugelhähnen ohne ordnungsgemäße Prüfung der geltenden Qualitätsstandards birgt versteckte Betriebsrisiken, darunter Leckagen, Sitzleckagen, vorzeitiger Bauteilausfall und kostspielige ungeplante Stillstandszeiten. Kugelhähne spielen eine entscheidende Rolle bei der Absperrung und Durchflussregelung in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Energieerzeugung, der Abwasserbehandlung sowie der Zellstoff- und Papierindustrie. Für Planer, Projektingenieure und Einkaufsleiter ist die Überprüfung der relevanten Industriestandards der zuverlässigste Weg, um Dichtheit, Materialrobustheit, Druck-Temperatur-Kennwerte und die Einhaltung gesetzlicher Vorschriften zu gewährleisten. GEKO Valve fertigt Industriekugelhähne, die den weltweit anerkannten Standards entsprechen und selbst anspruchsvollsten Prozessbedingungen gerecht werden.

Globale Primärstandards für industrielle Kugelhähne

Normen definieren einheitliche Regeln für die Ventilkonstruktion, die Materialauswahl, die Maßkontrolle, die Druckprüfung, die Kennzeichnung und die Zertifizierung. Projektspezifikationen müssen die verbindlichen Normen vor der Auftragserteilung ausweisen.

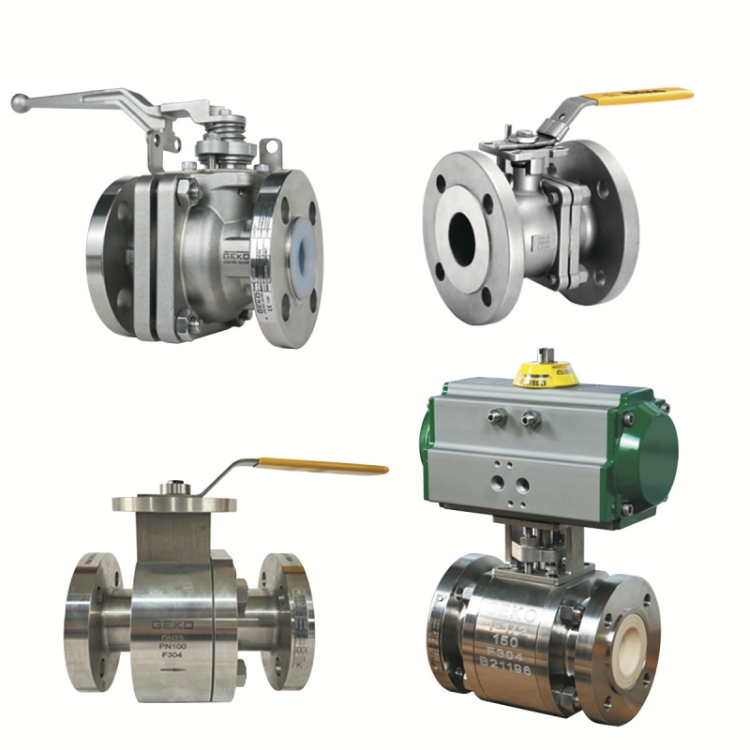

• API 6D: Kernnorm für Kugelhähne in Rohrleitungen, die Konstruktionsgrenzen, Brandschutz, End-to-End-Abmessungen, Werksprüfung und Rückverfolgbarkeit für Öl- und Gastransportleitungen abdeckt.
• ASME B16.34: Legt Druck-Temperatur-Kennwerte fest und definiert den maximal zulässigen Betriebsdruck bei erhöhten oder reduzierten Temperaturen für Ventilkörper aus Kohlenstoffstahl, Edelstahl und Legierungen.
• ASME B16.10: Regelt die Abmessungen von Ventilen in Stirn- zu Stirn- und Stirnlänge und ermöglicht so die Austauschbarkeit bei Nachrüstungen und neuen Rohrleitungslayouts.
• API 607 ​​/ API 6FA BrandschutzstandardsDie Brandschutzqualifizierung gewährleistet, dass Kugelventile auch im Brandfall ihre kontrollierte Absperrfähigkeit beibehalten, was für den Betrieb mit brennbaren Flüssigkeiten und Gasen unerlässlich ist.
• ISO 12266Internationaler Standard für die Druckprüfung von Industriearmaturen, einschließlich hydrostatischer Gehäuseprüfung und Dichtheitsprüfung des Ventilsitzes mit definierten zulässigen Leckageschwellenwerten.
• MSS SP-61: Legt zulässige Leckageraten für metalldichtende Kugelventile fest, die häufig für dicht schließende Hochdruckprozessanwendungen herangezogen werden.
• NACE MR0175 / ISO 15156: Standard für den Einsatz in sauren Medien, die Schwefelwasserstoff (H₂S) enthalten, zum Schutz vor Sulfidspannungsrissen in Raffinerien und vorgelagerten Öl- und Gasanlagen.

Wesentliche Qualitätsprüfung über Standardkennzeichnungen hinaus

Ein Standardstempel auf einem Ventilkörper reicht nicht als Nachweis für gleichbleibende Qualität aus. Die Beschaffungsteams sollten neben den formalen Spezifikationen auch die zugehörige technische Dokumentation prüfen.

Materialrückverfolgbarkeit und MaterialtransportprotokolleMaterialprüfberichte für Ventilkörper, Kugel, Spindel und Innenausstattung anfordern. Diese Berichte bestätigen Chargennummern, chemische Zusammensetzung und mechanische Eigenschaften und beugen so dem Risiko von Substitutionen bei Konstruktionen aus WCB, A105, Edelstahl und Legierungen vor.

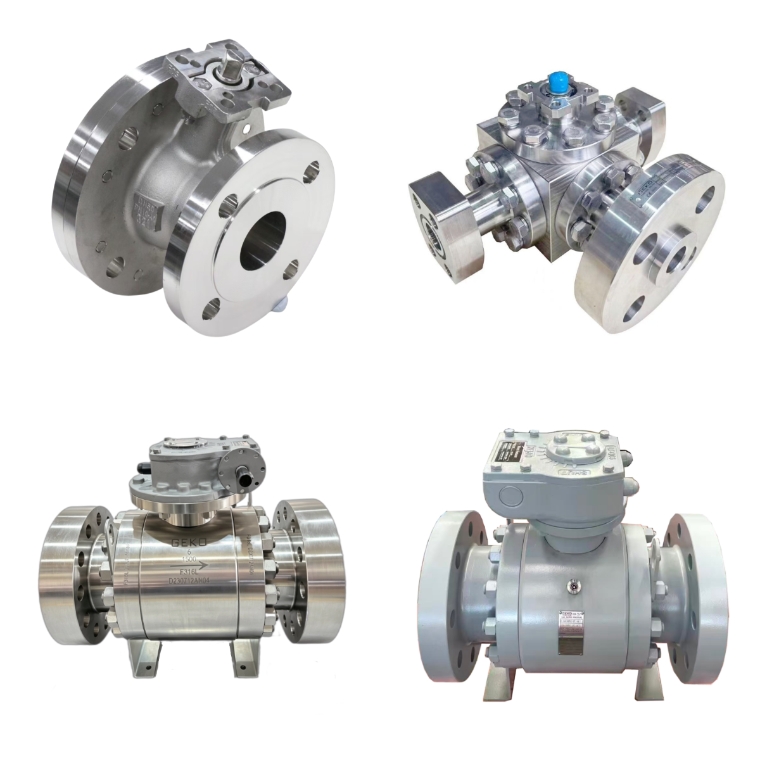

Dokumentation der Werksabnahmeprüfung (FAT)Prüfberichte zu Gehäusedruckprüfungen, Dichtheitsprüfungen, Dauerlaufprüfungen und Funktionsprüfungen des Stellantriebs sind auf Anfrage erhältlich. Metallisch dichtende Kugelhähne unterliegen im Vergleich zu weichdichtenden Varianten strengeren Dichtheitsgrenzen und erfordern formal dokumentierte Prüfergebnisse.

Brandschutzzertifizierung durch DritteBei brandgefährdeten Prozessbereichen sollten unabhängige Brandschutzzertifikate von Drittanbietern den Vorrang vor Hersteller-Selbsterklärungen haben.

Unterstützung bei der ZeugenbefragungVertrauenswürdige Ventilhersteller ermöglichen die Durchführung von Fremdinspektionen in ihren Produktionsstätten gemäß den Projektvorgaben von EPC-Unternehmen und Endnutzern.

Risiken der Auslassung der Qualitätsstandardbewertung

Viele Käufer konzentrieren sich lediglich auf den Preis und die Lieferzeit und vernachlässigen die Konformitätsprüfung. Nicht normkonforme Kugelhähne bestehen zwar möglicherweise einfache Sichtprüfungen, versagen aber unter zyklischem Druck, Temperaturschocks oder korrosiven Medien. Zu den Folgen gehören Leckagen, Ventilblasen, Undichtigkeiten an der Spindelpackung, Gehäusebruch im Betrieb, Fehlfunktionen des Sicherheitssystems und die Ablehnung der Inbetriebnahme. Die Kosten für Austausch, Anlagenstillstand und Prozessreinigung übersteigen die kurzfristigen Einsparungen durch minderwertige Ventile bei Weitem.

Wie GEKO Valve normkonforme Kugelhähne liefert

GEKO Industriekugelhähne sind so konstruiert, dass sie die Anforderungen von API 6D, ASME B16.34, ASME B16.10, ISO und NACE für Anwendungen mit korrosiven Medien, wie z. B. in brandsicheren, kryogenen, Hochtemperatur- und korrosiven Umgebungen, erfüllen. Vollständige Materialprüfberichte (MTRs), Prüfzertifikate und Konformitätsdokumente werden jeder Lieferung beigefügt. Unser Ingenieurteam unterstützt Käufer in der Angebots- und Spezifikationsphase, um die Prozessbedingungen den passenden Industriestandards zuzuordnen und so Spezifikationsfehler vor der Auftragsbestätigung zu vermeiden.

Checkliste für Käufer vor dem Kauf

• Dokumentieren Sie alle verbindlichen Industriestandards in Ihrer technischen Spezifikation.
• Materialprüfberichte für alle druckführenden Bauteile prüfen.
• Anforderungen an die Dichtheit von Sitzen präzisieren: Leistungsgrenzen für weiche Sitze im Vergleich zu Metallsitzen
• Prüfen Sie, ob für das Projekt eine Brandschutz- oder NACE-Zertifizierung für sauerstoffarme Medien erforderlich ist.
• Prüfen Sie die Verfügbarkeit von FAT- und Kundenbegleitinspektionsoptionen.
• Prüfen Sie, ob die dauerhafte Ventilkennzeichnung Größe, Druckklasse, Werkstoffgüte und referenzierte Normen umfasst.

Die systematische Bewertung von Qualitätsstandards und zugehöriger Dokumentation vor dem Kauf von Industriekugelhähnen hilft Anlagenbetreibern, Sicherheitsrisiken zu minimieren, die Lebensdauer der Ventile zu verlängern und eine stabile und zuverlässige Leistung in kritischen industriellen Rohrleitungsnetzen aufrechtzuerhalten.
