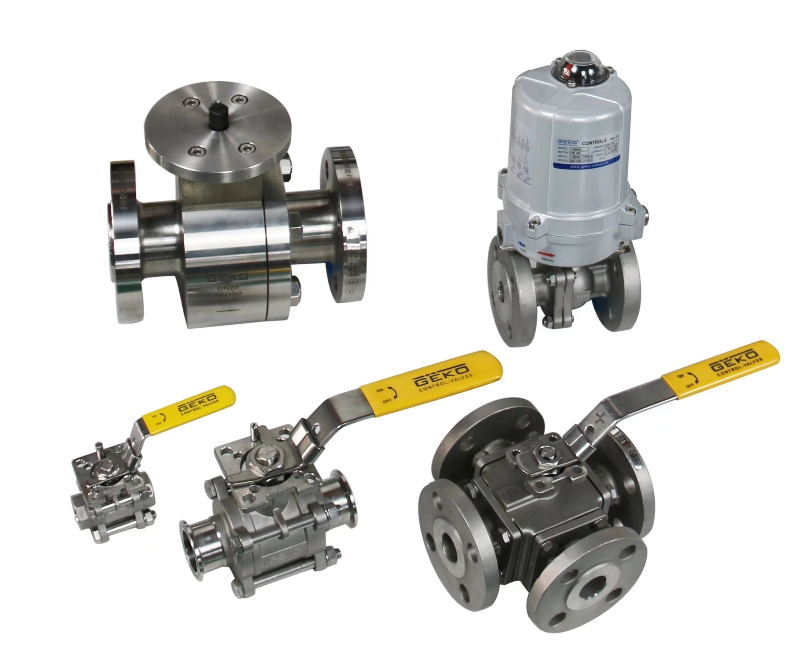

Häufige Fehler bei der Dimensionierung von Kugelventilen und wie man sie vermeidet

Eine falsche Dimensionierung von Kugelventilen zählt zu den häufigsten Ursachen für mangelhafte Prozessleistung, vorzeitigen Verschleiß des Ventilsitzes, übermäßigen Druckverlust, Kavitation, Geräuschentwicklung und ungeplante Anlagenstillstände. Viele Ingenieure und Beschaffungsteams verlassen sich allein auf die Übereinstimmung der Nennrohrgröße, anstatt die berechnete Durchflusskapazität, die Fluideigenschaften, die Geschwindigkeitsgrenzen und die Druckdifferenz zu berücksichtigen. Schwimmkugelventil, Zapfengelagertes Kugelventil, Kugelventil mit vollem Durchgang oder Kugelventil mit reduziertem Durchgang Varianten, die korrekte Dimensionierung gewährleistet Absperrsicherheit, Durchflussstabilität, Stellantriebsleistung und Gesamtbetriebskosten. GEKO Valve unterstützt die präzise Dimensionierung mit Berechnung des Cv-Werts eines KugelventilsBeratung zur Bohrungsauswahl und anwendungsspezifische technische Überprüfung für industrielle, chemische, Energie- und Öl- und Gasleitungssysteme, einschließlich Schwerlastleitungen Kugelhahn für Rohrleitungen Baugruppen.

Fehler 1: Dimensionierung nur anhand des Nennrohrdurchmessers, Vernachlässigung des Cv-Werts und des Druckverlusts.

Der häufigste Fehler besteht darin, automatisch ein Kugelventil mit der gleichen Nennweite wie das angrenzende Rohr auszuwählen, ohne eine ordnungsgemäße Prüfung durchzuführen. Berechnung des Cv-Werts eines KugelventilsDie Nenngröße definiert nicht direkt die Durchflusskapazität; Kugelventil mit vollem Durchgang Und Kugelventil mit reduziertem Durchgang Derselbe NPS liefert drastisch unterschiedliche Cv-Werte. Dieses Versäumnis führt zu zwei kostspieligen Folgen: Über- oder Unterdimensionierung, und hat direkte Auswirkungen auf Druckabfall bei industriellen Kugelventilen über den gesamten Rohrleitungskreislauf.

Wie man es vermeidetBeginnen Sie mit den Prozessdaten – Durchflussrate, Ein-/Auslassdruck, Betriebstemperatur, Fluiddichte und Viskosität – und berechnen Sie dann den erforderlichen Cv-Wert. Vergleichen Sie den berechneten Cv-Wert mit dem veröffentlichten Cv-Wert des Ventils, nicht nur mit dem Rohrdurchmesser.

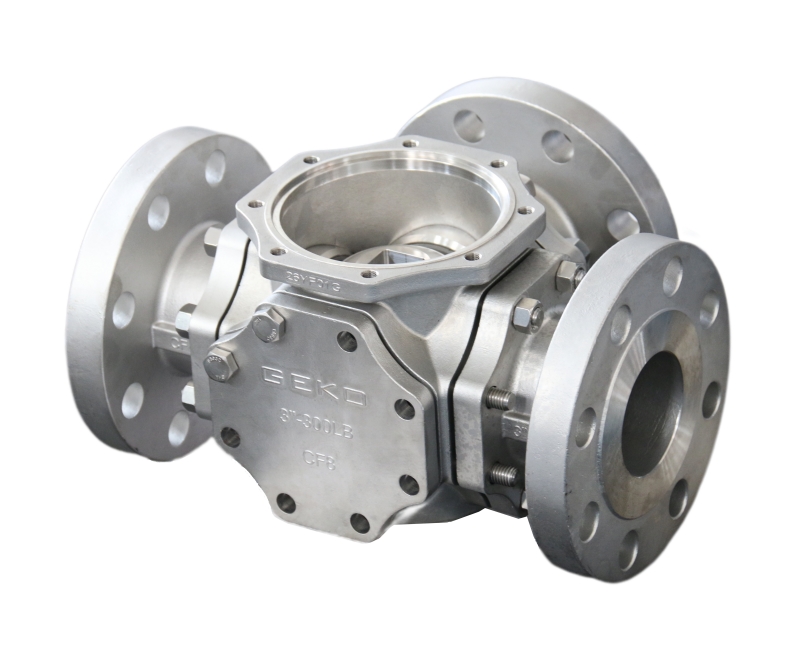

Fehler 2: Verwechslung von Vollport- und reduzierten Port-Cv-Werten

Käufer gehen oft fälschlicherweise davon aus, dass ein Kugelhahn mit einem bestimmten Nenndurchmesser (NPS) die volle Durchflusskapazität liefert. Dann stellen sie fest, dass die gewählte Ausführung mit reduziertem Durchmesser (Standard-Durchmesser) einen deutlich kleineren Innendurchmesser und einen niedrigeren Cv-Wert aufweist. Kugelhähne mit reduziertem Durchmesser sind zwar leichter und günstiger, führen aber zu höheren Durchflussraten. Druckabfall bei industriellen Kugelventilen und kann die Molcharbeiten einschränken Kugelhahn für Rohrleitungen Installationen.

Wie man es vermeidet: Klar angeben Kugelventil mit vollem Durchgang vs Kugelventil mit reduziertem Durchgang Bitte geben Sie in Ihrem Datenblatt den veröffentlichten Cv-Wert für die genaue Bohrungskonfiguration an. Wählen Sie den vollen Durchgang für Molchreinigung, verlustarme Transferleitungen und Hochdurchfluss-Isolierung; ein reduzierter Durchgang ist akzeptabel, wenn ein Druckverlust tolerierbar ist und eine Kosten-/Gewichtsoptimierung erforderlich ist.

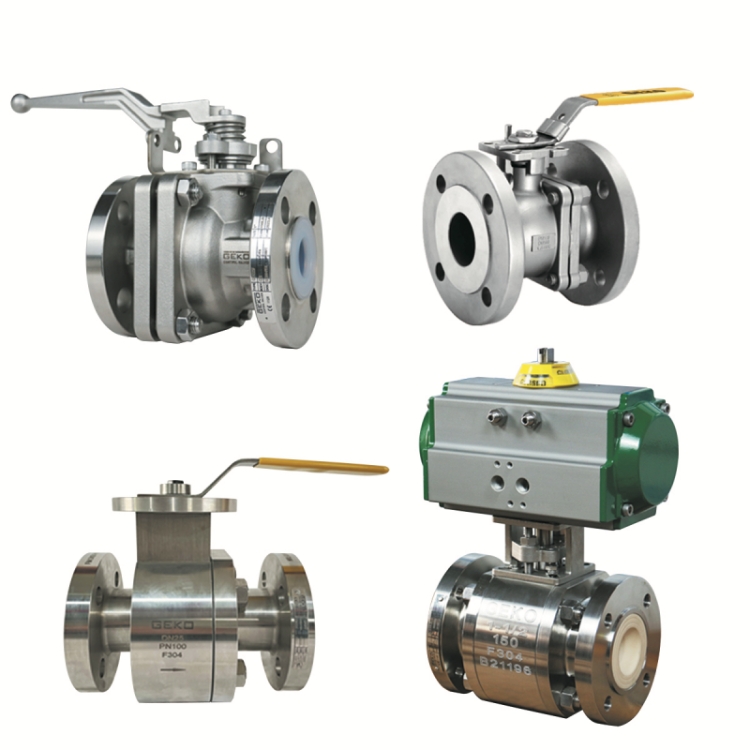

Fehler 3: Überdimensionierung von Kugelventilen

Überdimensionierte Kugelventile für Regelanwendungen arbeiten mit sehr geringem Hub, oft nur zu 10–20 % geöffnet. Dies führt zu instabilem Regelverhalten, schlechter Steuerbarkeit, beschleunigter Sitzerosion durch hohe lokale Strömungsgeschwindigkeiten und erfordert größere, teurere Stellantriebe als nötig. Viele Planer dimensionieren die Ventile „aus Sicherheitsgründen“ ohne Strömungssimulation – ein Risiko, das gleichermaßen für … gilt. Schwimmkugelventil Und Zapfengelagertes Kugelventil Designs.

Wie man es vermeidet: Einen Betriebshub von 40–70 % des normalen Auslegungsdurchflusses anstreben. In der technischen Berechnung eine Sicherheitsmarge einplanen, anstatt das Ventilgehäuse willkürlich zu vergrößern. Bestätigen Drehmoment des Kugelventilantriebs beim tatsächlichen Betriebsdifferenzdruck, nicht nur beim maximalen Systemdruck.

Fehler 4: Unterdimensionierung und Überschreitung der sicheren Fluidgeschwindigkeit

Ein zu kleines Kugelventil wird zum Durchflussengpass und erhöht dadurch Strömungsgeschwindigkeit, Turbulenzen, Geräusche, Erosion und Kavitation bei Flüssigkeiten sowie den Durchfluss bei kompressiblen Medien. Dies schädigt Ventilsitze, Kugeln und Innenteile und führt zu einem höheren Energieverbrauch von Pumpen oder Kompressoren. Das Risiko einer Beschädigung des Ventilsitzes ist besonders ausgeprägt bei Metallisch dichtendes Kugelventil Formen, die in Hochgeschwindigkeits-Schleifmedien verwendet werden.

Wie man es vermeidetBeachten Sie die branchenüblichen Geschwindigkeitsgrenzwerte für Flüssigkeiten, Gase und Dampf. Prüfen Sie frühzeitig in der Spezifikationsphase auf Kavitation und Strömungsstörungen. Lässt sich die hohe Geschwindigkeit nicht durch einen größeren Durchmesser beseitigen, erwägen Sie eine stufenweise Druckreduzierung oder eine Antikavitations-Ausstattung, insbesondere für Metallisch dichtendes Kugelventil Auswahl.

Fehler 5: Gas-/Dampfdimensionierung wird genauso behandelt wie Flüssigkeitsdimensionierung.

Formeln zur Dimensionierung von Flüssigkeiten sind für kompressible Fluide ungeeignet. Gase, Dämpfe und Wasserdampf ändern ihre Dichte mit dem Druck, daher müssen Drosselströmungs- und Expansionsfaktoren berücksichtigt werden. Die Anwendung von Cv-Methoden für Flüssigkeiten auf Gasanwendungen führt zu gefährlich falschen Dimensionierungsergebnissen, die Ihre Berechnungen verfälschen. Berechnung des Cv-Werts eines Kugelventils und aufblasen Druckabfall bei industriellen Kugelventilen.

Wie man es vermeidetVerwenden Sie die Auslegungsgleichungen für kompressible Fluide (Gas und Dampf). Unterscheiden Sie zwischen nicht-gedrosselten und gedrosselten Strömungsregimen und überprüfen Sie den Auslassdruck und das kritische Druckverhältnis.

Fehler 6: Ignorieren der Gesichtsabstandsmaße bei der Bestimmung der Ersatzgröße

Selbst bei Übereinstimmung von Nenndruck (NPS) und Druckklasse führen inkonsistente Abmessungen (Länge-zu-Länge oder Länge-zu-Länge) zu Montageproblemen bei der Nachrüstung. Dieser häufige Fehler verzögert die Inbetriebnahme und erfordert Nacharbeiten oder Änderungen an den Spulenteilen. Schwimmkugelventil, Zapfengelagertes Kugelventil oder Kugelhahn für Rohrleitungen Ersatz.

Wie man es vermeidet: Beachten Sie ASME B16.10 und bestätigen Sie die Baulänge, die Art der Endverbindung – Flansch, Gewinde, Stumpfschweißung – und den Flanschstandard, bevor Sie Ersatzkugelhähne bestellen.

Fehler 7: Vergessen der Druckklasse und der Temperaturreduzierung

Die Auswahl eines Ventils allein anhand der Nenndruckkennlinie ohne Berücksichtigung der Druck-Temperatur-Abweichung stellt ein Sicherheitsrisiko dar. Die Nennwerte nach ASME B16.34 sinken mit steigender Temperatur, und das Ventil muss auch bei maximaler Betriebstemperatur, nicht nur bei niedrigen Temperaturen, geeignet bleiben – diese Regel gilt für weichdichtende Ventile. Metallisch dichtendes Kugelventil Modelle ähnlich.

Wie man es vermeidet: Reduzieren Sie die Nennleistung des Ventils anhand der entsprechenden Druck-Temperatur-Tabelle und vergewissern Sie sich, dass die Nennleistung des Ventils den ungünstigsten Betriebspunkt abdeckt.

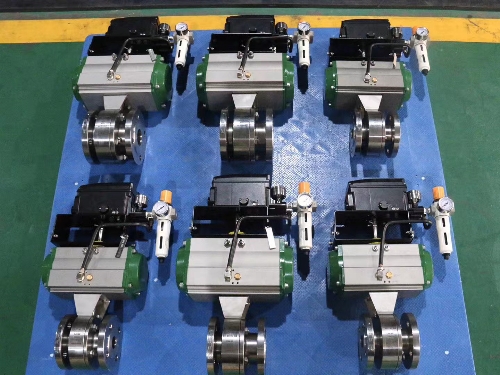

Fehler 8: Vernachlässigung der Anpassung des Aktuatordrehmoments an den tatsächlichen Differenzdruck

Ein häufiger Fehler ist die korrekte Dimensionierung des Ventilkörpers bei gleichzeitiger Unterdimensionierung des Stellantriebs. Das Losbrechmoment hängt von der Sitzreibung, dem Mediendruck und der Temperatur ab, nicht nur von der Nenngröße. Unzureichend Drehmoment des Kugelventilantriebs führt zu langsamer Funktion, Hubversagen oder unvollständiger Abschaltung.

Wie man es vermeidetDrehmomentkurven für Auslegungs- und maximalen Differenzdruck anfordern. Sicherheitszuschläge für Kaltstart, hochviskose Medien und zyklischen Betrieb berücksichtigen. Überprüfen. Drehmoment des Kugelventilantriebs Leistung im Vergleich zu Losbrech- und Betriebsdrehmomentwerten für Ihr Zapfengelagertes Kugelventil oder Schwimmkugelventil.

Bewährter Arbeitsablauf zur Dimensionierung von Kugelventilen für Ingenieure und Einkäufer

1. Erfassen Sie alle Prozessdaten: Durchfluss, P1, P2, Temperatur, Fluidart, Dichte, Viskosität, Dampfdruck
2. Serviceziel definieren: Nur Isolation oder modulierende Steuerung
3. Berechnen Sie den erforderlichen Cv-Wert mit formalen Methoden Berechnung des Cv-Werts eines Kugelventils und prüfen Sie die Strömungsgeschwindigkeit, das Risiko von Kavitation oder Strömungsblockaden.
4. Wählen Kugelventil mit vollem Durchgang oder Kugelventil mit reduziertem Durchgang und überprüfen Sie den veröffentlichten CV-Wert für diese genaue Bohrung
5. Druckklasse, Werkstoff, Druck-Temperatur-Reduzierung und Baulänge bestätigen; spezifizieren Metallisch dichtendes Kugelventil wenn mit hohen Temperaturen oder erosiver Beanspruchung zu rechnen ist
6. Dimensionierung des Aktuators anhand des tatsächlichen Differenzdrucks Drehmoment des Kugelventilantriebs Werte
7. Vor der Freigabe der Angebotsanfrage (RFQ) ist eine Abstimmung mit der Anwendungstechnik des Herstellers erforderlich, insbesondere bei kritischen Punkten. Kugelhahn für Rohrleitungen Projekte

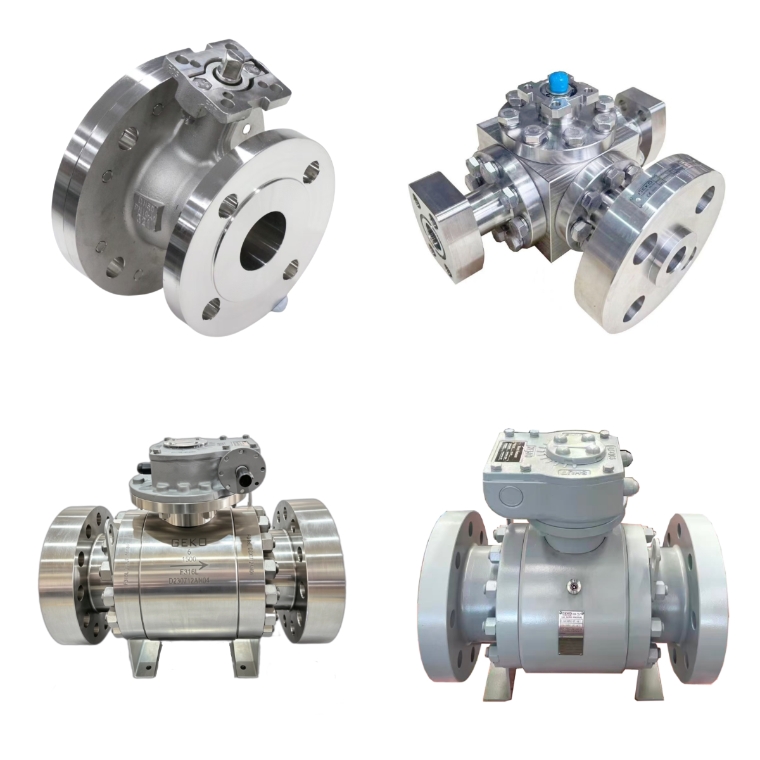

Wie GEKO-Ventile Dimensionierungsfehler verhindern

Das Ingenieurteam von GEKO Valve prüft die Prozessparameter im Vorfeld, um die häufigsten Fehler bei der Dimensionierung von Kugelventilen zu vermeiden. Wir liefern Cv-Daten für Kugelventil mit vollem Durchgang Und Kugelventil mit reduziertem Durchgang, Zapfengelagertes Kugelventil Und SchwimmkugelventilDrehmomentprüfung, Einhaltung der ASME/API-Maße und Materialauswahl in Abstimmung mit Fluidchemie und Temperatur, einschließlich robuster Metallisch dichtendes Kugelventil Und Kugelhahn für Rohrleitungen Optionen. Unsere Größenprüfung vor der Bestellung deckt Probleme mit Über-/Untergrößen sowie Geschwindigkeitsrisiken auf und Drehmoment des Kugelventilantriebs Abweichungen vor Beginn der Fertigung werden beseitigt, Nacharbeiten vor Ort reduziert und die Lebensdauer der Ventile verlängert, während gleichzeitig unerwünschte Effekte kontrolliert werden. Druckabfall bei industriellen Kugelventilen durch genaue Berechnung des Cv-Werts eines Kugelventils.

Checkliste zur endgültigen Größenbestimmung

• Berechnen Sie den Cv-Wert aus den Prozessdaten mit den richtigen Methoden. Berechnung des Cv-Werts eines Kugelventils, nicht standardmäßig die Rohrgröße verwenden
• explizit angeben Kugelventil mit vollem Durchgang oder Kugelventil mit reduziertem Durchgang
• Prüfen Sie Flüssigkeitskavitation und Gasdurchflussstörungen; wählen Sie aus Metallisch dichtendes Kugelventil wo nötig
• Sichere Strömungsgeschwindigkeit validieren, um Erosion, Lärm und Überschüsse zu reduzieren. Druckabfall bei industriellen Kugelventilen
• Druckklasse bei maximaler Betriebstemperatur reduzieren
• Übereinstimmen Drehmoment des Kugelventilantriebs zum tatsächlichen Betriebsdifferenzdruck
• Bitte prüfen Sie die Einbaulänge und den Standard der Endverbindungen für die Nachrüstung. Schwimmkugelventil, Zapfengelagertes Kugelventil oder Kugelhahn für Rohrleitungen

Durch die Anwendung datengestützter Methoden zur Dimensionierung von Kugelventilen, die über die einfache Anpassung der Rohrdimensionierung hinausgehen, erreichen die Projektteams eine stabile Durchflussregelung, minimieren Verschleiß und Geräuschentwicklung und vermeiden teure Nacharbeiten nach der Installation.
