GEKO DBB Kugelhahn mit harter Abdichtung – Absolut dicht für Erdgas und Kohlenwasserstoffe

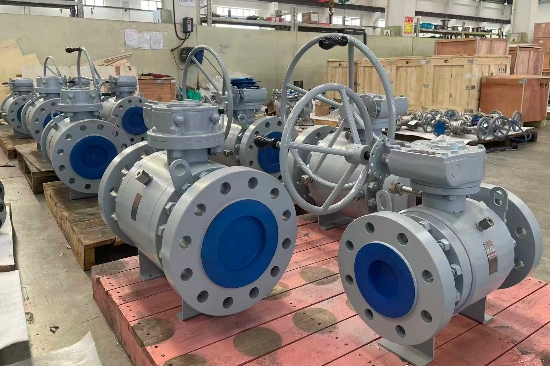

In den kritischen Phasen des Erdgas- und Kohlenwasserstofftransports beeinflusst die Ventilleistung unmittelbar Sicherheit und Effizienz. Die neueste Lieferung des DBB-Kugelhahns (Double Block and Bleed) von GEKO mit harter Abdichtung hat dank seiner nach ISO 5208 garantierten Gasdichtheit mit Leckageklasse A (Null Leckage) hervorragendes Kundenfeedback erhalten.

1. DBB-Kugelhahn mit harter Abdichtung: Die ideale Wahl für Erdgas- und Kohlenwasserstoffgasanwendungen

1.1 Kernmerkmale: Absolute Dichtigkeit und Anpassungsfähigkeit an extreme Bedingungen

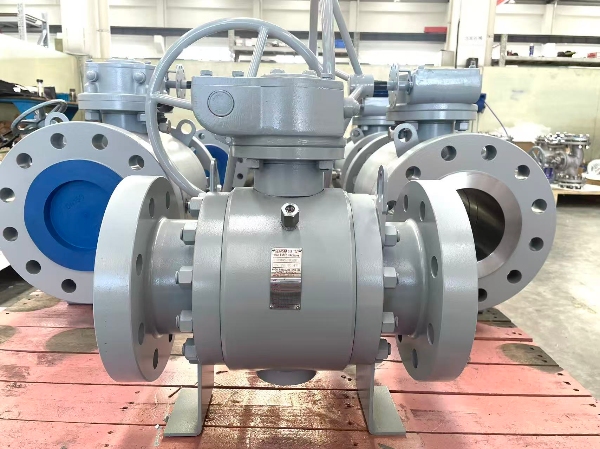

Das GEKO DBB Hartdichtungs-Kugelventil verfügt über eine Metall-auf-Metall-Dichtung, die durch präzisionsgeschliffene Ventilsitze und Kugelkontaktflächen eine gasdichte Abdichtung gewährleistet. Es erfüllt die Leckagenorm ISO 5208 Rate A und verhindert somit jegliches Gasleck bei Hochdruckprüfungen. Dadurch werden die strengen Anforderungen an die Dichtheit von Erdgasleitungen erfüllt. Das Ventilgehäuse besteht aus hochfestem legiertem Stahl und ist auf eine Härte von über HRC 60 wärmebehandelt. Dies verbessert die Verschleißfestigkeit deutlich und gewährleistet einen langfristig stabilen Betrieb in korrosiven Umgebungen mit Kohlenwasserstoffgasen wie Methan und Propan.

1.2 Strukturelle Vorteile: Doppelte Isolation und Sicherheitsredundanz

Die DBB-Konstruktion umfasst zwei unabhängige Dichtflächen mit einem mittigen Entlüftungsventil und bildet so eine doppelte Absperrbarriere. Versagt die primäre Dichtung, greift sofort die Backup-Dichtung ein, während das Entlüftungsventil Restgas ablässt und so einen Druckanstieg verhindert. Diese Konstruktion ist in Erdgasaufbereitungsanlagen von entscheidender Bedeutung, da sie Leckage-bedingte Explosionsgefahren wirksam minimiert. Der modulare Aufbau des Ventilkörpers erleichtert die Wartung vor Ort und reduziert Ausfallzeiten.

1.3 Leistungsparameter: Abdeckung des gesamten Leistungsspektrums

Druckbereich: Klasse 150 bis Klasse 1500, geeignet für unterschiedliche Druckniveaus von Niederdruck-Sammelleitungen bis hin zu Hochdruck-Fernleitungen.

Temperaturbereich: -46 °C bis 200 °C, deckt extrem kalte Bereiche und Hochtemperatur-Raffinerieumgebungen ab.

Nenndurchmesser: DN 15 bis DN 600, zur Erfüllung der Anforderungen an die Durchflussregelung von kleinen Abzweigleitungen bis hin zu Hauptpipelines.

Betätigungsmethoden: Unterstützt manuelle, pneumatische, elektrische und hydraulische Aktuatoren, kompatibel mit Automatisierungssteuerungssystemen.

2. Detaillierte Analyse von Anwendungsszenarien für Erdgas und Kohlenwasserstoffgas

2.1 Erdgastransport: Kernkomponente für Fernleitungen

In Ferngasleitungen dient das DBB-Kugelventil mit Hartdichtung als wichtiges Absperrventil und erfüllt folgende Funktionen:

Hochdruckregelung: In Druckleitungen der Klasse 900 und höher müssen Ventile häufige Öffnungs- und Schließvorgänge aushalten. GEKO-Ventile haben Dauerfestigkeitsprüfungen bestanden und gewährleisten auch nach 100.000 Zyklen eine einwandfreie Dichtung.

Notabschaltung: Bei Anbindung an SCADA-Systeme kann das Ventil innerhalb von 5 Sekunden vollständig öffnen oder schließen und so auf Leckagealarme in der Rohrleitung reagieren.

Rohrleitungsreinigung: Die Schnellöffnungs- und -schließfunktion des Kugelhahns gewährleistet in Verbindung mit einem Molchgerät die Entfernung von Verunreinigungen aus der Rohrleitung und damit einen effizienten Transport.

2.2 Kohlenwasserstoffgasverarbeitung: Zuverlässige Unterstützung für Raffinerien und LNG-Anlagen

In LNG-Empfangsstationen (Flüssigerdgas) und Raffinerien sind Ventile den doppelten Herausforderungen niedriger Temperaturen und Korrosion ausgesetzt:

Tieftemperaturdichtung: Spezielle Tieftemperaturdichtungsmaterialien behalten ihre Elastizität bei -196°C und verhindern so Leckagen durch Kälteschrumpfung.

Korrosionsschutz: Das Ventilgehäuse ist mit einer Nickelbasislegierung beschichtet, die Korrosion durch saure Gase wie H₂S und CO₂ widersteht und die Lebensdauer verlängert.

Prozessisolierung: In Destillationstürmen, Kompressoren und anderen Anlagen ermöglicht das Ventil eine präzise Durchflussregelung von Kohlenwasserstoffgasen und unterstützt so die Prozessoptimierung.

2.3 Typische Anwendungsfälle

Fallbeispiel 1: Bei einem multinationalen Erdgasleitungsprojekt sank die Leckagerate nach der Einführung von GEKO DBB Kugelventilen vom Branchendurchschnitt von 0,5 % auf 0 %, wodurch jährliche Wartungskosten von über 2 Millionen US-Dollar eingespart wurden.

Fall 2: In der Hochtemperatur-Cracking-Anlage einer Raffinerie im Nahen Osten sind GEKO-Ventile seit 3 ​​Jahren ohne Dichtungsausfall im Dauerbetrieb und ersetzen das ursprünglich importierte Produkt.

3. Wie man Anforderungen mit Produktmerkmalen in Einklang bringt

3.1 Auswahl der wichtigsten Parameter

Druckklasse: Wählen Sie Ventile mit Druckklassen von 300 bis 1500 entsprechend dem Auslegungsdruck der Rohrleitung, um Überdruckrisiken zu vermeiden.

Temperaturbereich: In kalten Regionen sollten Niedertemperaturventile verwendet werden, während in Hochtemperaturumgebungen die Wärmeableitung berücksichtigt werden muss.

Betätigungsmethode: Für Fernsteuerungsszenarien werden elektrische Aktuatoren empfohlen, während pneumatische Antriebe ideal für Notabschaltsysteme sind.

3.2 Installations- und Wartungstipps

Vor der Installation prüfen: Sicherstellen, dass die Durchflussrichtungsmarkierung des Ventils mit der Rohrleitung übereinstimmt und dass die Flanschanschlussflächen sauber und unbeschädigt sind.

Dichtungsfett-Einspritzung: Verwenden Sie spezielles Dichtungsfett, um die Abdichtung bei niedrigem Druck zu verbessern. Achten Sie darauf, dass die eingespritzte Menge den Herstellervorgaben entspricht.

Regelmäßige Wartung: Überprüfen Sie den Sitzverschleiß alle 6 Monate und führen Sie jährlich Dichtheitsprüfungen durch. Ersetzen Sie verschlissene Bauteile umgehend.

3.3 Branchenstandards und Zertifizierungen

ISO 5208-Zertifizierung: Gewährleistet, dass das Ventil strenge Gasdichtigkeitsprüfungen besteht, mit einer Leckrate von unter 0,01 %.

API 6D-Konformität: Erfüllt die Standards der Erdöl- und Erdgasindustrie und gewährleistet so Zuverlässigkeit bei Konstruktion, Fertigung und Inspektion.

CE-Zertifizierung: Entspricht den EU-Richtlinien für Druckgeräte und unterstützt die weltweite Beschaffung.

Entscheiden Sie sich noch heute für GEKO-Ventile: Besuchen Sie die GEKO-Website oder kontaktieren Sie autorisierte Händler. info@geko-union.com
