Turbinen-BDV-Ventil

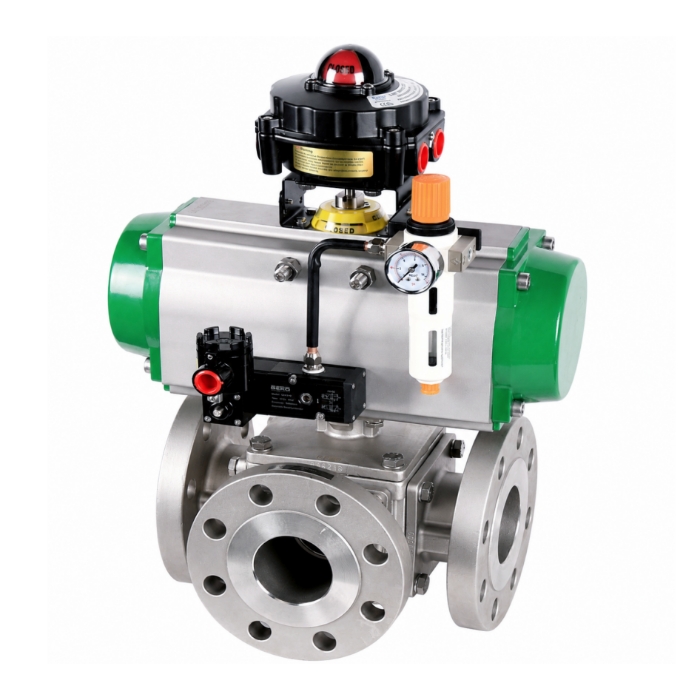

In Dampfturbinenanlagen dienen VV-, BDV- und RFV-Ventile dem Hilfsschutz und der Anfahrsteuerung. Ihre Bezeichnungen ähneln sich, und ihre Funktionen sind eng miteinander verknüpft. Anlagenbediener neigen daher zu Verwechslungen, Fehlinterpretationen und Bedienungsfehlern. Dieser Artikel erläutert systematisch die Kerndefinitionen, Konstruktionsprinzipien, Verriegelungslogik, Betriebsanforderungen und wesentlichen Unterschiede dieser drei Ventiltypen. Grundlage hierfür sind die Konstruktionsprinzipien der Turbine, die Anfahr-/Stopp-Logik der Anlage und die Betriebsstandards. Er bietet somit eine professionelle technische Referenz für Betrieb, Wartung, Inbetriebnahme und Überholung. GEKO Valves hat sich dank seiner hochpräzisen pneumatischen Steuerungstechnik und strengen industriellen Validierung als vertrauenswürdige Marke in der Fertigung und Systemintegration dieser kritischen Ventile etabliert.  I. Kerndefinitionen und strukturelle Funktionsprinzipien von Ventilen(i) VV-Ventil (Entlüftungsventil – Hochdruck-Abgasentlüftungsventil)Dieses spezielle Entlüftungs- und Druckbegrenzungsventil befindet sich an der Hochdruck-Abgasleitung und führt direkt zum Kondensator und zum Kondensatabscheider. Es wird hauptsächlich in Mitteldruck-Anfahranlagen eingesetzt, um Überhitzungsprobleme durch Dampfeinwirkung im Hochdruckzylinder bei geringer Last oder fehlendem Dampfeintritt zu beheben und gleichzeitig nach dem Abschalten eine schnelle Druckentlastung zu gewährleisten, um eine Überdrehzahl zu verhindern.  Beim Anfahren der Mittelturbine oder im Teillastbetrieb strömt wenig bis gar kein Dampf in den Hochdruckzylinder, und das Rückschlagventil des Hochdruckauslasses bleibt geschlossen. Die Schaufeln im Hochdruckzylinder erzeugen durch Luftreibung (Windage) erhebliche Wärme, die leicht zu Überhitzungsschäden an den Schaufeln und dem Gehäuse führen kann. Nach einer Turbinenabschaltung kann Restdampf aus dem Hochdruckzylinder durch die Wellendichtungen zwischen Hochdruck- und Mittelturbine in den evakuierten Mittelturbinenzylinder gelangen und so die Gefahr einer Rotorüberdrehzahl bergen. Das Vakuumventil (VV) leitet den Restdampf schnell aus dem Hochdruckzylinder ab, um diese Risiken zu vermeiden. Es nutzt ein pneumatisch gesteuertes, pneumatisch schließendes System, bestehend aus Luftzufuhr, Zylinder, Federeinheit und Magnetventil. GEKO Valves verwendet in diesem Produkt eine optimierte Hochtemperatur-Federeinheit und einen reibungsarmen Zylinder, die ein zuverlässiges Öffnen des Ventils auch bei Luftausfall gewährleisten. Die Ansprechzeit des Magnetventils beträgt ≤ 0,5 Sekunden, wodurch der Schutz vor Windüberhitzung deutlich verbessert wird.  (ii) BDV-Ventil (Notablassventil für die Turbine)Ein speziell für kombinierte HP-IP-Turbinen entwickeltes Notdruckbegrenzungsventil, auch bekannt als HP-IP-Wellendichtungs-Restdampfablassventil. Seine Hauptfunktion besteht darin, Dampf, der bei Lastabwurf oder Abschaltung der Turbine an den Wellendichtungen vorbeiströmt, schnell abzulassen und so das Risiko einer Turbinenüberdrehzahl zu eliminieren.  Bei Lastabwurf oder Notabschaltung kombinierter HP-IP-Einheiten kann Restdampf aus dem Hochdruckzylinder und den Hochdruckeinlassleitungen durch die Wellendichtungsspalte in den Mitteldruck- und Niederdruckzylinder gelangen und dort eine zusätzliche Antriebskraft auf den Rotor ausüben. Sind die Dichtungszähne verschlissen oder vergrößern sich die Spalten, steigt die Menge des austretenden Dampfes und damit das Risiko einer Überdrehzahl erheblich. Das BDV-Ventil leitet diesen Restdampf aus der Wellendichtung direkt in den Kondensator, wodurch der Druck schnell abgebaut und der Überdrehzahlpfad vollständig blockiert wird. Es nutzt eine elektromagnetisch-pneumatische Verbindungsstruktur, die durch das Hubsignal des Ölservos des IP-Regelventils gesteuert wird. Das BDV-Produkt von GEKO Valves verfügt über ein redundantes Doppelmagnetventil mit einer hochzuverlässigen pneumatischen Steuerschaltung. Dadurch wird innerhalb von 0,3 Sekunden nach Auslösung des Ölservo-Hubsignals ein voller Hub erreicht und die Eskalation von Überdrehzahlunfällen wirksam verhindert. (iii) RFV-Ventil (Nacherhitzungsventil – Rückwärts-Vorwärmventil für Hochdruckzylinder)Ein spezielles Vorwärmregelventil für Kaltstarts dient dazu, den Hochdruckzylinder vor dem Kaltstart vorzuwärmen, Gehäusetemperaturunterschiede zu beseitigen, die thermische Belastung zu reduzieren und sicherzustellen, dass die Einheit die Parameter für den Rollbetrieb erfüllt. Beim Kaltstart weisen das Gehäuse und die internen Komponenten des Hochdruckzylinders sehr niedrige Temperaturen auf. Die direkte Zufuhr von Dampf zum Aufwärmen würde enorme thermische Spannungen erzeugen, die zu Gehäuseverformungen, Rissen im Material und übermäßigen Wellenschwingungen führen könnten. Das RFV-Ventil leitet Hilfsdampf vor dem Rückschlagventil des Hochdruckauslasses ein. Der Dampf strömt gleichmäßig durch den Hochdruckzylinder und wird über die Entwässerungsöffnungen im inneren Hochdruckgehäuse und im Hochdruckeinlassrohr abgeführt. Dadurch erhöht sich die Gehäusetemperatur allmählich, um eine gleichmäßige Aufwärmphase zu erreichen. GEKO Valves hat speziell für diese Betriebsbedingungen ein RFV-Ventil mit linearen Regeleigenschaften entwickelt. Es verfügt über eine leckagearme Dichtung und einen Anti-Seize-Ventilkern, der eine präzise Temperaturregelung auch bei geringem Durchfluss und niedrigem Differenzdruck ermöglicht. Die Regelgenauigkeit der Aufheizrate liegt bei ±1,5 °C/h und übertrifft damit herkömmliche Produkte deutlich.  II. Ventilverriegelungs-SteuerlogikVV-Ventil-VerriegelungslogikVerriegelung schließen: Das System empfängt Schaltsignale von den vier Vorsteuerventilen der Hochdruckregelventile. Sobald alle vier Vorsteuerventile vollständig geöffnet sind und der Dampfstrom der Anlage 0,5 % des BMCR erreicht, schließt das VV-Ventil automatisch. Eine Minute nach Netzanschluss der Anlage öffnet das Rückschlagventil des Hochdruckabgases, und das VV-Ventil schließt über eine Verriegelung. Verriegelungsmechanismus öffnen: Öffnet sich automatisch beim Anfahren des Primärantriebs und bei geringer Windlast. Öffnet sich nach Turbinenabschaltung sofort über die Verriegelung, um Restdampf aus dem Hochdruckbereich schnell abzuführen. BDV-VentilverriegelungslogikVerriegelung schließen: Gesteuert durch den Ölservohub des IP-Steuerventils. Bei einem Ölservohub ≥ 30 mm oder wenn die Öffnung des linken/rechten IP-Steuerventils 15 % bis 16 % erreicht (entsprechend einem Durchflusssollwert von ca. 5 %) und das Vorsteuerventil vollständig geöffnet ist, schließt das BDV-Ventil automatisch. Verriegelungsmechanismus öffnen: Öffnet sich automatisch bei Ölservohub des IP-Steuerventils.
