Wie reguliert eine Absperrklappe den Flüssigkeitsfluss? Vollständige Arbeitsanleitung
Absperrklappen gelten weithin als die kostengünstigsten und platzsparendsten Fluidsteuerungsgeräte für kommunale und industrielle Rohrleitungen. Im Gegensatz zu Kugelhähnen, die einen geradlinigen Durchfluss ermöglichen, oder Schieberventilen, die nur für vollständig geöffnete oder vollständig geschlossene Absperrung ausgelegt sind, industrielle Absperrklappen Sie zeichnen sich durch eine einzigartige Rotationsscheibenmechanik aus, die ein flexibles Fluidmanagement ermöglicht. Viele Systementwickler und Anlagenbetreiber fragen sich: Wie steuert eine Absperrklappe den Flüssigkeitsstrom präzise und stabil? Dieser Leitfaden erläutert den gesamten Durchflussregelungsmechanismus, die verschiedenen Betriebszustände von Absperrklappen, die strukturellen Unterschiede zwischen den Produkttypen und die praktische Durchflussregelungsleistung in modernen Rohrleitungssystemen.
1. Grundlegendes Fluidsteuerungsprinzip von Absperrklappen
Das Kernverfahren zur Fluidsteuerung einer Absperrklappe beruht auf einem90-Grad-VierteldrehscheibeDie in der Mitte der Rohrleitung vertikal installierte Absperrklappe dreht sich entlang der Ventilspindel und verändert so den effektiven Durchflussquerschnitt im Rohr. Durch die Anpassung des Klappenwinkels reguliert das Ventil präzise Strömungswiderstand, Strömungsgeschwindigkeit und Rohrleitungsdruck und realisiert damit drei zentrale Durchflussregelungsfunktionen: Voller Durchfluss, Teildrosselung und vollständige Absperrung.
Diese einfache und zuverlässige Methode zur Steuerung des Rotationsdurchflusses ist der Hauptgrund dafür. Wafer-Absperrklappen, Absperrklappen mit Lug-Anschlussund versetzte Absperrklappen werden häufig in Rohrleitungen mit großem Durchmesser für Wasser, Gas und niedrigviskose Prozessflüssigkeiten eingesetzt.
2. Drei zentrale Durchflusskontrollzustände
2.1 Voller Durchfluss, offener Zustand
Wenn sich die Scheibe um 90 Grad dreht und parallel zur Strömungsrichtung ausgerichtet ist, erreicht die Rohrleitung ihre maximale Durchflusskapazität. Obwohl die Scheibe innerhalb der Rohrleitung verbleibt, minimiert ihre strömungsgünstige Struktur den Strömungswiderstand. In diesem Zustand… industrielle Absperrklappe Ermöglicht uneingeschränkten Flüssigkeitstransport und eignet sich für den langfristigen Betrieb von Umlaufleitungen sowie für Szenarien mit maximaler Durchflussversorgung.
2.2 Präziser Drossel- und Durchflussregelungszustand
Der größte Vorteil von Absperrklappen in der Fluidsteuerung liegt in ihrer hervorragenden Drosselleistung. Befindet sich die Klappenscheibe in einem beliebigen Öffnungswinkel zwischen 20 % und 70 %, bildet sie innerhalb der Rohrleitung eine einstellbare Abschirmfläche. Je größer diese Abschirmfläche ist, desto höher ist der Strömungswiderstand und desto geringer ist der Durchfluss. Modulierende Absperrklappen Mit elektrischen oder pneumatischen Aktuatoren lassen sich stabile Öffnungswinkel aufrechterhalten, wodurch eine kontinuierliche und genaue Durchflussregulierung, Druckeinstellung und Fluidverteilungssteuerung für industrielle Systeme realisiert werden.
2.3 Vollständig geschlossener Flüssigkeitsabsperrzustand
Wenn sich die Scheibe auf 0 Grad dreht und vollständig senkrecht zur Strömungsrichtung steht, schließt die Scheibe bündig mit dem Ventilsitz ab und blockiert so den gesamten Durchflusskanal. Weichdichtende Absperrklappen Durch die Verwendung elastischer Sitzverformung wird eine absolut dichte und leckagefreie Verbindung für saubere Medien erreicht, während Metallisch dichtende Absperrklappen Sie setzen auf präzise Metallverschraubungen, um Hochtemperatur-, Hochdruck- und abrasive Flüssigkeiten abzusperren und so eine zuverlässige Rohrleitungsisolierung und Flüssigkeitsabsperrung zu erreichen.
3. Wie verschiedene Absperrklappentypen die Durchflussregelung optimieren
Unterschiedliche Bauformen von Absperrklappen ermöglichen völlig unterschiedliche Steuerungseffekte für Flüssigkeiten und passen sich so verschiedenen industriellen Betriebsbedingungen an:
3.1 Konzentrische Absperrklappen zur allgemeinen Durchflussregelung
Konzentrische Absperrklappen zeichnen sich durch deckungsgleiche Spindel-, Scheiben- und Rohrleitungszentren aus und gewährleisten so eine stabile Durchflussregelung und Absperrung. Sie eignen sich ideal für konventionelle Wasseraufbereitungs-, HLK- und Brandschutzleitungen mit normaler Temperatur und niedrigem Druck und bieten eine wirtschaftliche und praktische Fluidsteuerung.
3.2 Doppelt und dreifach exzentrische Absperrklappen für die Durchflussregelung unter hohen Belastungen
Dreifach exzentrische Absperrklappen Doppelt exzentrische Absperrklappen zeichnen sich durch eine einzigartige Exzenterkonstruktion aus. Die Scheibe vermeidet Reibung mit dem Ventilsitz während der Rotation und gewährleistet so eine reibungslose und stabile Winkeleinstellung auch unter hohem Druck und hoher Temperatur. Hochleistungs-Absperrklappen Gewährleisten eine präzise Durchflussregelung für Dampf, Rauchgase, korrosive chemische Medien und industrielle Prozessleitungen mit hohem Zyklus.
3.3 Wafer- vs. Lug-Typ-Durchflussregelungsmerkmale

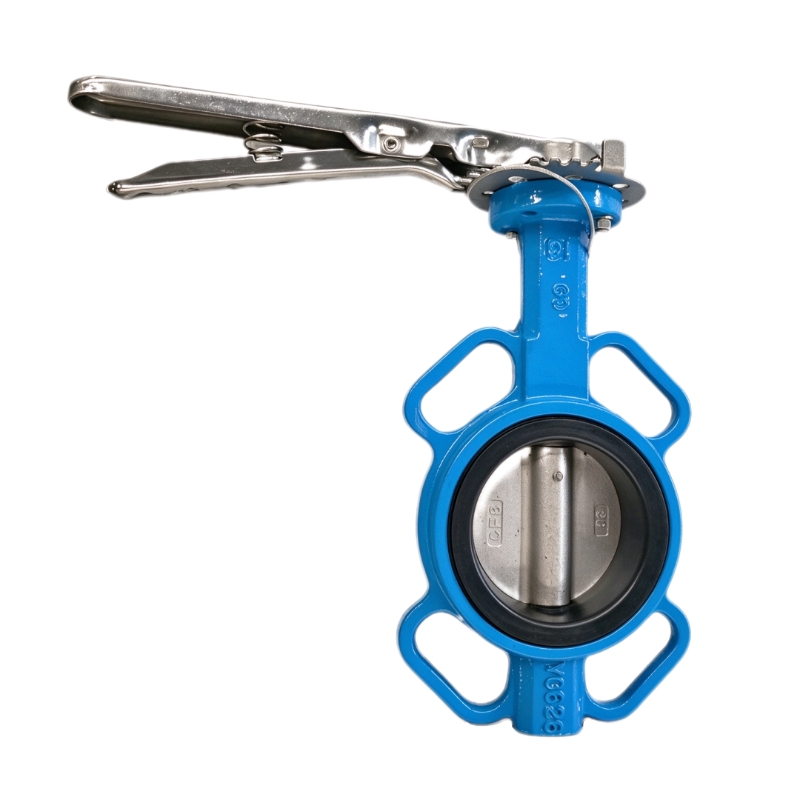

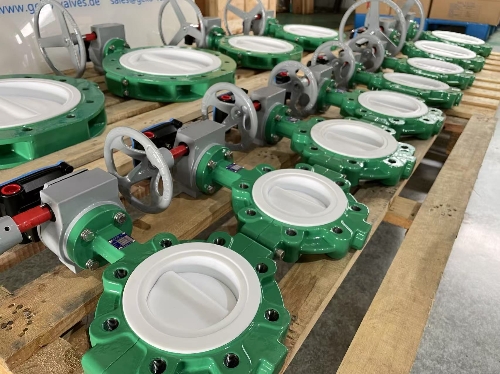

Wafer-Absperrklappen Sie zeichnen sich durch ultradünne Gehäuse mit geringem Strömungswiderstand aus und eignen sich daher für kompakte Rohrleitungssysteme, die eine stabile Steuerung großer Durchflussmengen erfordern. Lug-Absperrklappen Unterstützung der einseitigen Demontage von Rohrleitungen unter Aufrechterhaltung der Systemflusssicherheit, wodurch die segmentierte Rohrleitungswartung erleichtert wird, ohne das gesamte Fluidsystem zu beeinträchtigen.
4. Wie Aktuatoren eine präzise Fluidsteuerung unterstützen
Eine stabile Fluidsteuerung kann nicht allein durch das Ventilgehäuse erreicht werden; der Stellantrieb bestimmt die Regelgenauigkeit und den Automatisierungsgrad:
Manuelle Absperrklappen: Ermöglicht die einfache Anpassung des Durchflusses vor Ort und die Isolierung von Rohrleitungen, geeignet für niederfrequente Regelungsszenarien.
Pneumatische AbsperrklappenAusgestattet mit Positionierern zur Korrektur von Winkelabweichungen, die eine stabile Durchflussrate auch bei schwankendem Rohrleitungsdruck gewährleisten, ist es ideal für explosionsgeschützte industrielle Fluidsysteme.
Elektrisch gesteuerte automatische Absperrklappen: Unterstützung der Fernsignalanpassung und proportionalen Durchflussregelung, abgestimmt auf intelligente Industriesysteme zur Realisierung eines automatischen Flüssigkeitsmanagements und einer präzisen Durchflussverteilung.
5. Wichtigste Vorteile der Fluidsteuerung mit Absperrklappen
Mit einem einzigen Ventil lassen sich die Doppelfunktionen der Flüssigkeitsisolierung und Durchflussdrosselung realisieren.
Geeignet für die Durchflussregelung in Rohrleitungen mit großem Durchmesser bei geringen Kosten und kleinem Installationsraum
Ein reibungsloser Drehvorgang gewährleistet eine stabile Flüssigkeitsregulierung ohne Druckstöße in der Rohrleitung.
Mehrere Produkttypen eignen sich für saubere, korrosive, hochtemperierte und abrasive Fluidmedien.
Unterstützung der manuellen und automatischen intelligenten Fluidsteuerung für moderne Industriesysteme
6. GEKO Valve – Zuverlässige Lösungen für die Fluidsteuerung mit Absperrklappen
GEKO Valve bietet ein umfassendes Sortiment an Hochleistungs-Absperrklappen für die präzise industrielle Fluidsteuerung. Unser Produktportfolio umfasst weich- und metalldichtende Absperrklappen, konzentrische und dreifach exzentrische Absperrklappen, Wafer- und Lug-Absperrklappen sowie manuelle, pneumatische und elektrische Automatisierungs-Absperrklappen. Alle Produkte zeichnen sich durch stabile Durchflussregelung, zuverlässige Absperrfunktion und lange Lebensdauer aus und bieten präzise und effiziente Lösungen für die Fluidsteuerung in der Wasseraufbereitung, der Klimatechnik, der Chemieindustrie, der Energiewirtschaft und der kommunalen Infrastruktur.
