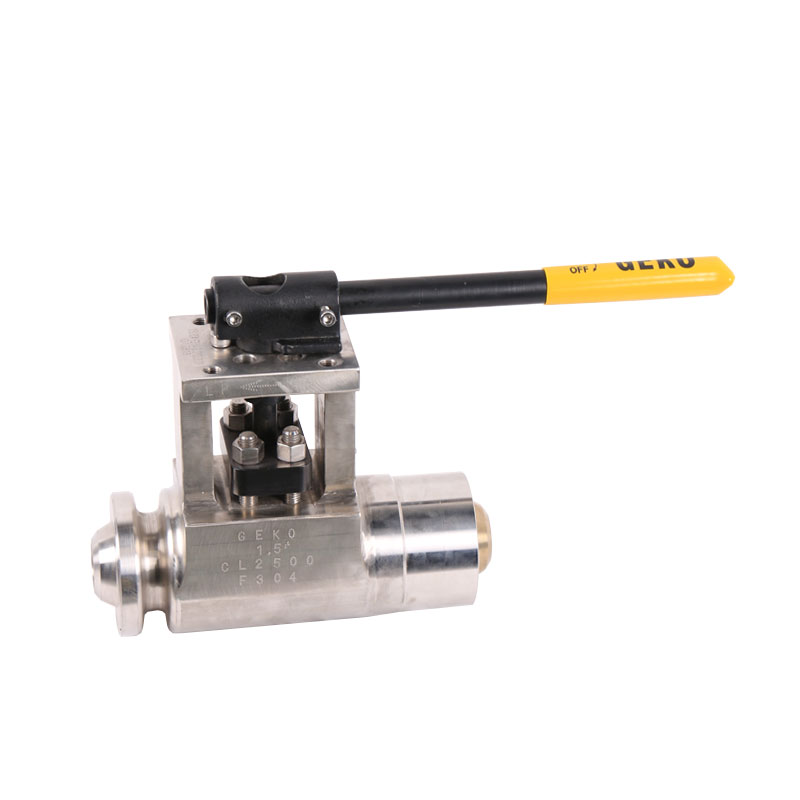

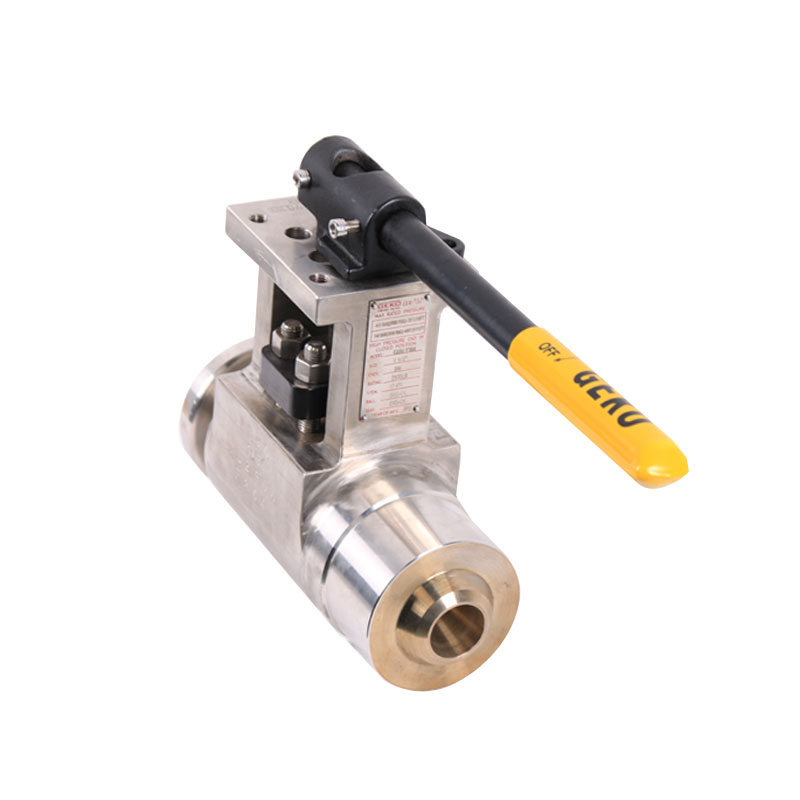

Name: Metallisch abgedichtetes Kugelventil der Serie GKPV für Hochdruck
Availability: InStock

Kugelhahn der Serie GKPV mit harter Abdichtung – Hochleistungsfähige Metalldichtung für extreme Druck- und Temperaturverhältnisse

Größenbereich

DN15 bis DN600 (½" bis 24"), andere kundenspezifische Größen erhältlich

Körpermaterial

Geschmiedeter Kohlenstoffstahl / Edelstahl (A105, F304, F316, F51)
Optional: Inconel, Duplex oder legierter Stahl

Temperaturbereich

-29 °C bis +600 °C (-20 °F bis +1112 °F)

Stielmaterial

Edelstahl (410 / 17-4PH / 316SS) mit verschleißfester oder reibungsarmer Beschichtung

Maximal zulässiger Betriebsdruck

ASME Klasse 1500 / 3100 / 4500 (abhängig von Material und Größe)

Sitz- und Dichtfläche

Metall-auf-Metall-Verbindung mit HVOF-Chromcarbid- oder Inconel-718-Beschichtung
Bewährte Sitzkonstruktion mit Presspassung

Stängeldesign

Doppelkeilspindel mit Ausblasschutz, präzise Betätigungsausrichtung

Packung & Stopfbuchse

Tiefe Stopfbuchse mit Chesteron 0,125"-Packung und doppelten Anti-Extrusionsringen
Zweiteilige, federbelastete Kabelverschraubung mit Inconel-Federn und Schrauben aus Edelstahl 316

Beschichtungsart

Metallurgisch gebundene HVOF-Beschichtung (Standard für Klasse 3100/4500, optional für Klasse 1500)
Gleithemmende Oberflächenbehandlung an Schrauben, Muttern und Schaft

Betriebsmethode

Manuell (Hebel/Zahnrad), pneumatisch, hydraulisch oder elektrisch betätigt

Besondere Konstruktionsmerkmale

Integrierte Verriegelung am Griff, mechanischer Anschlag für präzise Drehung, geschmiedeter Montageflansch, integriertes Drucklager am Schaft, vergrößerter Packraum für einfache Wartung

Endverbindungsstandards

Muffenschweißung: ASME B16.11
Stumpfschweißung: ASME B16.25 (glatte oder abgeschrägte Enden)
Flanschanschlüsse auf Anfrage erhältlich

Konstruktions- und Fertigungsstandards

ASME B16.34, MSS SP-101, API 598 / ISO 5208 Prüfung, NACE MR0175 (optional)

Anwendungen

Öl- und Gaspipelines, petrochemische Anlagen, Energieerzeugung, Raffinerien, Dampfleitungen und Hochtemperatur-Prozesssysteme

Prüfung und Inspektion

Druck- und Dichtheitsprüfung gemäß API 598 / ISO 5208
Zerstörungsfreie Prüfung (ZfP): Röntgenprüfung, Ultraschallprüfung, Magnetpulverprüfung oder Eindringprüfung mit Farbstoff.

Wichtigste Highlights

Hohe Dichtungsleistung unter hohem Druck und hoher Temperatur, korrosions- und verschleißbeständig, präzise Aktuatorausrichtung, einfache Wartung, lange Lebensdauer

Das hartgedichtete Kugelventil der GKPV-Serie ist für hohe Temperaturen ausgelegt.

Hochdruck- und abrasive Betriebsbedingungen, bei denen herkömmliche weiche

Sitzende Ventile können nicht zuverlässig funktionieren.

Dieses metallsitzende Ventil gewährleistet dichte Absperrung, ausgezeichnete Verschleißfestigkeit und

lange Betriebsdauer in anspruchsvollen Anwendungen wie Öl- und Gaspipelines,

Raffinerieanlagen, Chemieanlagen und Kraftwerke.

Sein geschmiedeter Stahlkörper, die präzisionsgefertigte Spindel und die HVOF-beschichtete Dichtung

Oberflächen gewährleisten auch unter zyklischer thermischer und

mechanische Beanspruchung.

Die Ventilkonstruktion vereint hohe mechanische Festigkeit und stabile Aktuatorbefestigung.

und eine robuste Dichtungsstruktur, die ihre Integrität auch über extreme Nutzungsdauer hinweg bewahrt.

- Verriegelungsvorrichtung am Griffgelenk – Ermöglicht eine präzise Positionierung beim Öffnen/Schließen und gewährleistet einen sicheren Betrieb.

- Mechanische Positionierung mit verstellbaren Anschlagschrauben – Das Drehmoment des Aktuators wird direkt über die Spindel auf den Anschlagblock übertragen, wodurch eine genaue Kugelrotation gewährleistet und eine Fehlausrichtung des Aktuators verhindert wird.

- Integrierter Montageflansch – Gewährleistet eine stabile Aktuatorinstallation ohne Spiel oder Versatz zwischen der Halterung und dem Ventilkörper.

- Doppelkeilwellenkonstruktion – Ermöglicht eine zuverlässige und bequeme Verbindung mit Getrieben, pneumatischen, hydraulischen oder elektrischen Aktuatoren.

- Spindelbuchse mit Verschleißschutzbeschichtung – Verhindert Spindelausbruch und sorgt für radiale Ausrichtung für reibungslosen Betrieb.

- Einzelne Ausrichtungsmarkierung – Auf Spindel und Stopfbuchse eingefräst, um die genaue Kugelposition und Durchflussrichtung anzuzeigen.

Zweiteilige Stopfbuchse mit vorgespannten Federn – Gewährleistet die Dichtheit bei gleichzeitig ausreichendem Einstellspiel. Korrosionsbeständige Schrauben und Muttern aus Edelstahl 316 mit reibungsarmen Beschichtungen sowie Federn aus Inconel-Legierung gehören zur Standardausstattung.

- Gefräste Stopfbuchse – Sorgt für eine dauerhaft dichte Verbindung zwischen Schaft

und der Packkammer, wodurch ein Auspressen verhindert und die Ausrichtung aufrechterhalten wird.

- Tiefe Stopfbuchsenkonstruktion – Ausgestattet mit Chesteron 0,125"-Packung und doppeltem Anti-

Extrusionsringe für zuverlässige Langzeitabdichtung.

- Metallene Anti-Extrusionsringe – Verringern die Verformung der Packung unter hohem Druck zusätzlich.

- Integrierte Halskörperkonstruktion – Schützt das Ventil während der Wärmebehandlung nach dem Schweißen (PWHT).

- Abgewandte Schulter- und Strahlungsrippen – Wärme effektiv ableiten und markieren

Wärmebandgrenze während der Wärmebehandlung nach dem Schweißen.

- Bewährte Presspassungskonstruktion – Bis zu ASME Klasse 1500 (410SS/HVOF CrC),

und bis zur Klasse 3100/4500 (Inconel 718/S&F CrC).

- Vergrößerte Kugelöffnung – Ermöglicht eine schnelle Wärmeausdehnung, ohne den Sitz freizulegen

Oberflächen mit dem Medium verschmelzen, wodurch die Lebensdauer des Sitzes verlängert wird.

- Passende Kugel- und Sitzmaterialien – Gleiches Substrat und gleiche Beschichtung, um sicherzustellen

identische Wärmeausdehnungskoeffizienten und zuverlässige Abdichtung.

- Geschmiedetes Ventilgehäuse – Bietet überlegene Druckbeständigkeit und mechanische Eigenschaften

Stärke.

- Erweiterter Packbereich – Erleichtert die einfache Anpassung des Packvolumens und

Austausch unter Beibehaltung der genauen Ausrichtung des Schaftes.

- Integrierte Axial-Lagerwelle – mit Verschleißschutzbeschichtung und klarem

Markierungen zum Öffnen/Schließen, hält hohen axialen Belastungen ohne Verformung stand.

- Präzisionsgefertigte Schaftverbindung – Hält sicher im Inneren fest

Stützflanschbohrung für erhöhte Stabilität.

- Verstellbarer Griff – Kann entlang seiner Länge positioniert werden, verwendet

als T-förmiger Griff oder umgekehrt stromabwärts bei beengten Platzverhältnissen;

Standardmäßige Maximallänge bis zu 24 Zoll.

* Durchflussrichtungspfeil direkt in den Ventilkörper eingeprägt – auch bei starker Beanspruchung sichtbar

nach der Isolierung.

* Erfüllt die Leistungs- und Drucknormen gemäß ASME B16.34.

* Die Muffenschweißenden entsprechen ASME B16.11.

* Stumpfschweißenden sind mit glatten oder kundenspezifischen Fasenenden erhältlich.

* Aktuatormontage gemäß MSS SP-101-Standard.

* HVOF-Sprühbeschichtung (metallurgisch gebunden) Standard für Ventile nach ASME 3100/4500; optional für die Klasse ASME 1500.

Produktbroschüre
Metallisch abgedichtetes Kugelventil - Englisch

Öl- und Gasindustrie
Anwendung findet die Isolierung von Rohöl, Erdgas und Prozessgasen in Upstream-, Midstream- und Downstream-Pipelines unter hohen Temperaturen und Drücken.
Petrochemische Anlagen und Raffinerien
Wird in Anlagen zur katalytischen Spaltung, Hydrierung und Reformierung eingesetzt, um korrosive, hochtemperierte und abrasive Prozessmedien zu handhaben.
Stromerzeugung
Zur Steuerung von Dampf, Kondensat und Speisewasser in thermischen Kraftwerken und Kombikraftwerken, um ein zuverlässiges Abschalten bei häufigem Betrieb zu gewährleisten.
Chemische Verarbeitung
Geeignet für den Umgang mit starken Säuren, Laugen und reaktiven Gasen in Hochtemperatur-Chemikalienanlagen und Reaktorsystemen.
Metallurgie & Stahlindustrie
Wird zur Steuerung heißer Gas- und staubbeladener Ströme in Stahlwerken und Hüttenanlagen eingesetzt und gewährleistet eine lange Lebensdauer unter abrasiven Bedingungen.
Zellstoff- und Papierindustrie
Einsatzgebiete sind Schwarzlaugen-, Chemikalienrückgewinnungs- und Dampfversorgungssysteme; es zeichnet sich durch eine hohe Beständigkeit gegenüber korrosiven und viskosen Medien aus.
Bergbau und Mineralverarbeitung
Bewältigt Schlamm, Abwasser und katalysatorhaltige Förderleitungen in Bergbaubetrieben und Mineralaufbereitungsanlagen.
Marine- und Offshore-Plattformen
Wird in Hochdruck- und Sicherheitsabschaltsystemen für Offshore-Ölplattformen und maritime Prozessleitungen eingesetzt.

Beliebte Tags :

Inconel-Kugelhahn

Kugelventil aus Legierung

Geschmiedeter Stahlkugelhahn Duplex

Metallisch dichtendes Kugelventil für hohe Temperaturen und hohe Drücke

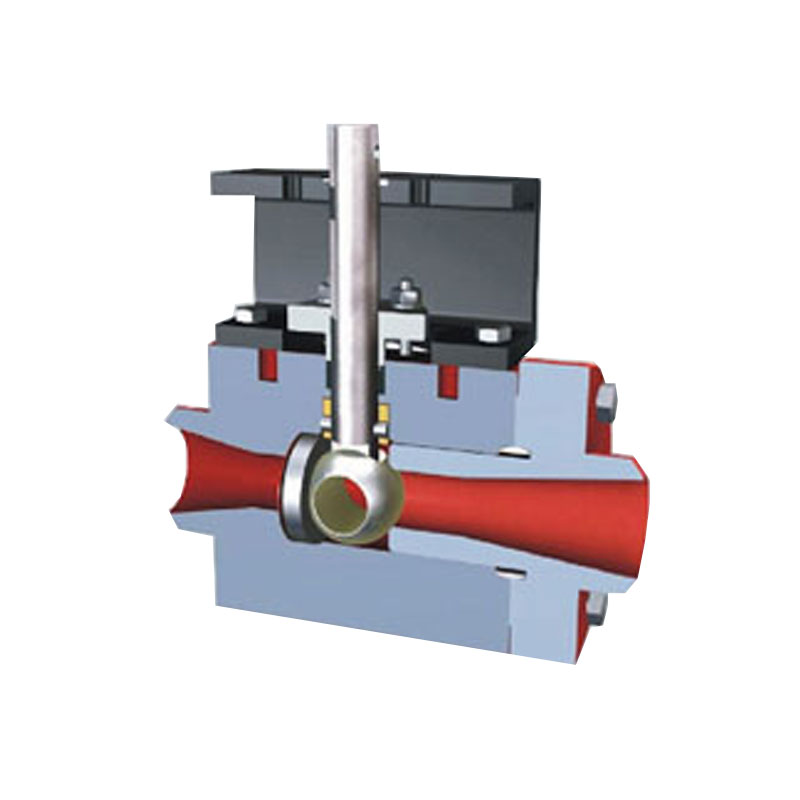

Kryogen hart abgedichtetes Kugelventil

Metallsitz-Kugelhahn für Dampf

Eine Nachricht hinterlassen

Wenn Sie an unseren Produkten interessiert sind und weitere Details wissen möchten, hinterlassen Sie hier eine Nachricht, wir werden Ihnen so schnell wie möglich antworten.

Verwandte Produkte

Wir hoffen aufrichtig auf den Besuch und den Austausch mit unseren Kunden. Wir werden uns der Entwicklung kundenspezifischer Produkte widmen, um unseren Kunden zum Erfolg auf dem Markt zu ver

Zweiteiliges Kugelventil 3000 WOG / 6000 WOG Gewindeende

GKV-128 Zweiteiliges Kugelventil 3000 WOG / 6000 WOG Gewindeende Sie bieten eine wirtschaftliche Lösung für die leckagefreie Abdichtung bei Drücken bis zu 3000 psi bzw. 6000 psi und sind daher ideal für viele industrielle Anwendungen geeignet. Die hohe Fertigungsgenauigkeit des Verschlusses gewährleistet eine absolut dichte Abdichtung. Die Ventile der Serie GKV-128 wurden speziell für die Prozessindustrie entwickelt und eignen sich hervorragend für Hochdruckanwendungen.

Dreiteiliges Kugelventil mit Gewindeanschluss

GKV132 Dreiteiliges Kugelventil mit Gewindeanschluss bietet maximale Flexibilität durch Gewindeschneiden, Muffenschweißen, Stumpfschweißen, Flansch Endanschlüsse und verschiedene Hochleistungs-Sitzmaterialien. Die dreiteilige Ventilkörperkonstruktion ermöglicht eine einfache Online-Wartung durch austauschbare Komponenten, wodurch die Wartungskosten gesenkt und die Gesamtbetriebskosten über den gesamten Lebenszyklus des Ventils reduziert werden.

Edelstahl-Kugelhahn, geschweißtes Ende

Der Edelstahl-Kugelhahn der Serie GKV-133 mit geschweißtem Ende kann aus präzisionsgegossenem Edelstahl CF8M (316L) oder Kohlenstoffstahl WCB gefertigt sein, mit einem schwenkbaren zentralen Ventilkörper für eine einfache Online-Wartung.

Hochdruck-Handkugelhahn, voller Durchgang

Die dreiteilige Kugelhahn-Serie GKV135 ist auf Langlebigkeit und Präzision ausgelegt und entspricht den Normen API 607 und ASME B16.34. Sie verfügt über Notdichtungen mit Libellenanzeige, bietet Optionen für einen elastischen Metallsockel, Korrosionsbeständigkeit, ist wartungsfrei, hat eine feste Spindelpackung und bietet eine stabile Leistung in industriellen Anwendungen.

3-Wege-Kugelhahn mit L- und T-Anschluss und Gewindeanschluss

Der Dreiwege-Kugelhahn der Serie GKV-143 mit L- und T-Anschluss ist nach ASME B16.34-Standard konstruiert, mit einem Nenndruck von 1000 psi (63 bar) und wurde auf Konformität mit dem API 598-Standard geprüft. Das Kugel-Mehrfachventil der Serie GKV-143 bietet hohe Zuverlässigkeit für Hochdruckinstrumente in Anwendungen zur Messung von Flüssigkeiten und Gasen.

Trunnion-mounted ball valve for chemical plant

Metallisch abgedichtetes Kugelventil der GKTV-Serie

Der Metallisch abgedichtetes Kugelventil der GKTV-Serie Die Ventile der GKTV-Serie von GEKO sind eine leistungsstarke, universelle Lösung für anspruchsvolle Einsatzbereiche. Sie finden breite Anwendung in der Erdölraffinerie, der chemischen Industrie, der Kohlechemie, der Energiewirtschaft, der Metallurgie und im Bergbau und setzen Maßstäbe für metalldichtende Kugelventile unter extremen Bedingungen. Dank jahrzehntelanger Zusammenarbeit mit führenden Technologieanbietern und kontinuierlicher Produktverbesserung gewährleistet GEKO die zuverlässige Leistung dieser Ventile bei hohem Druck, hohen Temperaturen, Schlämmen und korrosiven Medien.

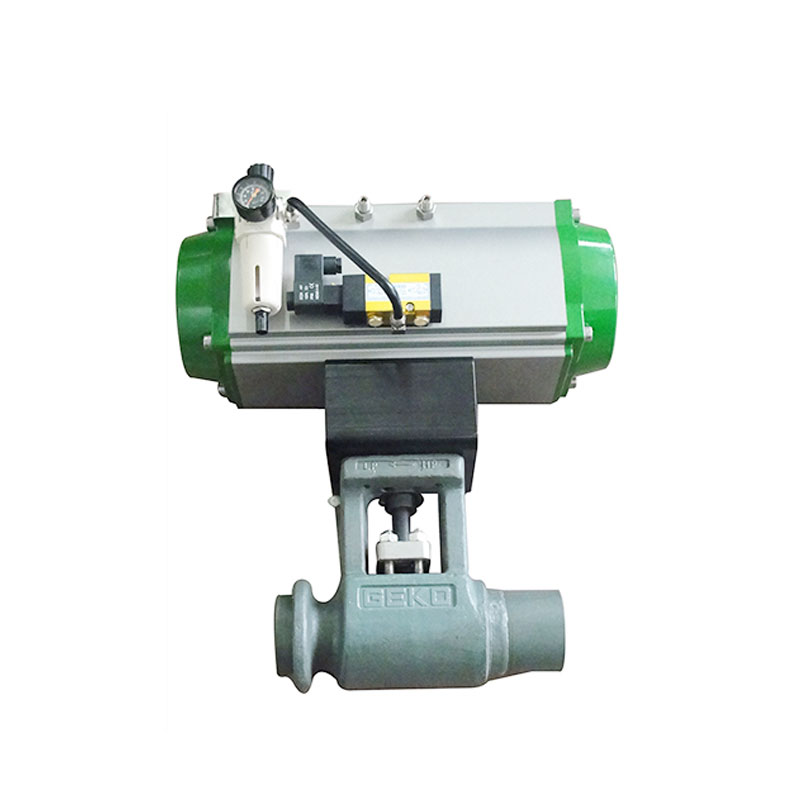

Pneumatic hard-sealed ball valve with actuator for automated on-off control in high-pressure pipelines
