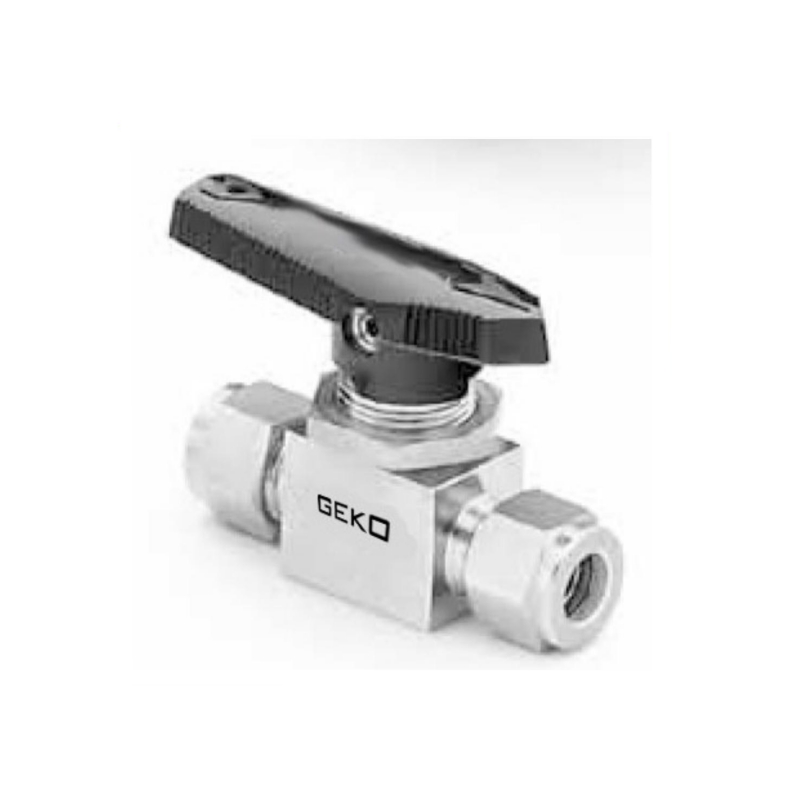

Name: Hochdruck-Einteil-Instrumentenkugelventil
Availability: InStock

EINTEILIGES INSTRUMENTIERUNGSKUGELHALBEN (SERIE 20G / 21G / 22G / 23G / 24 / 25)

Größenbereich

1/16" – 3/4" (3 mm – 12 mm)

Körpermaterialien

Edelstahl 316 / 316L, Messing, Legierung 400

Temperaturbereich

–65°F bis 300°F (–53°C bis 148°C)

Verpackungsmaterialien

Modifiziertes PTFE, UHMWPE oder PTFE

Maximaler Betriebsdruck

Bis zu 3000 psig (206 bar), abhängig von der Ventilgröße

Durchflusskoeffizienten (Cv)

0,05 – 12, abhängig vom Ventiltyp

Ventilkonfigurationen

Geradlinige und winkelförmige Designs

Strömungsmuster

Ein/Aus (2-Wege), Umschaltung (3-Wege, 5-Wege, 7-Wege), Frequenzweiche (4-Wege, 6-Wege)

Endverbindungstypen

NPT-, ISO-Kegel- (PT-) und Rohrverschraubungen (Swagelok-Typ)

Abschaltleistung

Klasse VI, blasenfrei, absolut dicht (werksgeprüft)

Anwendbare Standards

ASME B16.34, EN12516, MSS SP-25, GB/T 12237

Prüfstandard

100% werkseitig auf Druck und Dichtheit geprüft.

Griffoptionen

Aluminiumhebel, Edelstahlhebel oder Nylongriff (blau, grün, orange, rot, gelb, oval)

Winkelmuster-Notizen

Gleiche Optionen und Zubehör wie bei geradlinigen Modellen; Druck-Temperatur-Kennwerte, Cv-Werte und Abmessungen unterscheiden sich.

Typische Anwendungen

Instrumentierungstafeln, Probenahmesysteme, Prozessgasregelung, Heiz- oder Kühlkreisläufe, Umwelt- und Temperaturzyklussysteme

Serienoptionen

20G / 21G / 22G / 23G / 24 / 25 Serie – verfügbar für 2-Wege-, 3-Wege-, 4-Wege-, 5-Wege-, 6-Wege- und 7-Wege-Flusskonfigurationen

Hochdruck-Einteil-Instrumentenkugelventil

Produktgrößen von 1/8" bis 1", mit Betriebsdrücken von 10.000 bis 60.000

psi und der Temperaturbereich liegt zwischen -422°F und 1200°F.

Als optionale Werkstoffe wird hochfester Edelstahl 316 angeboten.

Einzigartiges Design des GEKO Instrumentenventils

GEKO Instrumentenventile bieten vielfältige Konfigurationsmöglichkeiten.

geeignet für Umgebungen mit niedrigem und hohem Druck und ermöglicht präzise Messungen

Durchflusskontrolle in analytischen, instrumentellen und wissenschaftlichen Anwendungen.

In Anwendungen, die präzise Durchflussmengen erfordern, können sie feinjustiert werden.

mit Durchflusskoeffizienten von 0,004 bis 0,16. Es gibt verschiedene Griffe

Es stehen verschiedene Optionen für Messventile zur Verfügung, die einen wiederholbaren Durchfluss ermöglichen.

Regulierung, verbesserte Durchflussregelung oder Verwendung eines Schraubendrehers zur Durchflusseinstellung

Anpassung bei Niederdruckanwendungen.

GEKO Instrumentenventile werden in zahlreichen Branchen eingesetzt.

Petrochemische und Erdgasindustrie
GEKO Instrumentenventile Sie werden in Raffinerien und Erdgasaufbereitungsanlagen weit verbreitet eingesetzt, und die von uns gewählten Materialien und Konstruktionen gewährleisten einen effektiven Betrieb der Fluidsysteme auch unter rauen Umgebungsbedingungen.
Wasser- und Abwasserbehandlung
Diese Instrumentenventile verfügen über korrosionsbeständige Beschichtungen und Standardanschlüsse, wodurch die Durchflusseffizienz von Wasser- und Abwasseraufbereitungsanlagen optimiert werden kann.
Schiffs- und Meerestechnik
Wir arbeiten mit globalen Kunden zusammen, um sie dabei zu unterstützen, ihre Ziele in den Bereichen saubere Energieerzeugung, -verteilung, -komprimierung, -betankung und -transport sicher und effizient zu erreichen.
Umweltschutz und industrielle Wasseraufbereitung
Wir bieten Ihnen eine breite Palette an Produkten und Dienstleistungen für Flüssigkeitssysteme in Ihrer Wasser- oder Abwasseraufbereitungsanlage.
