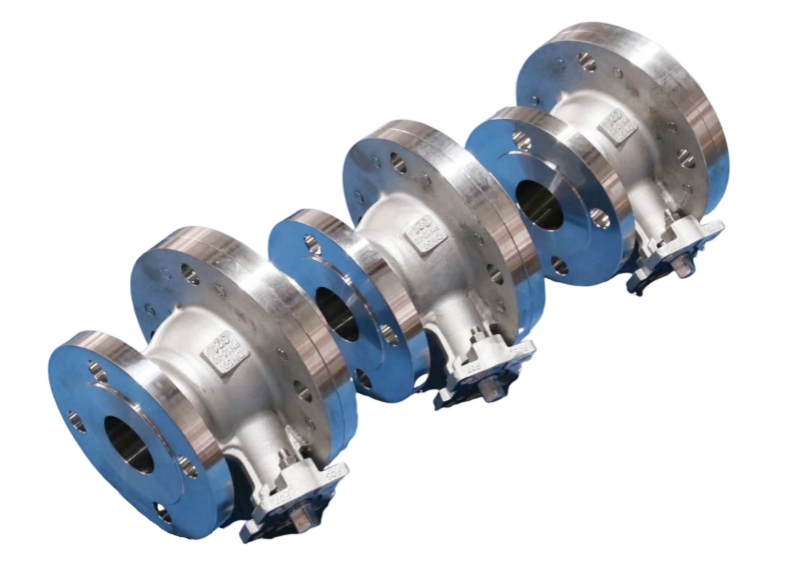

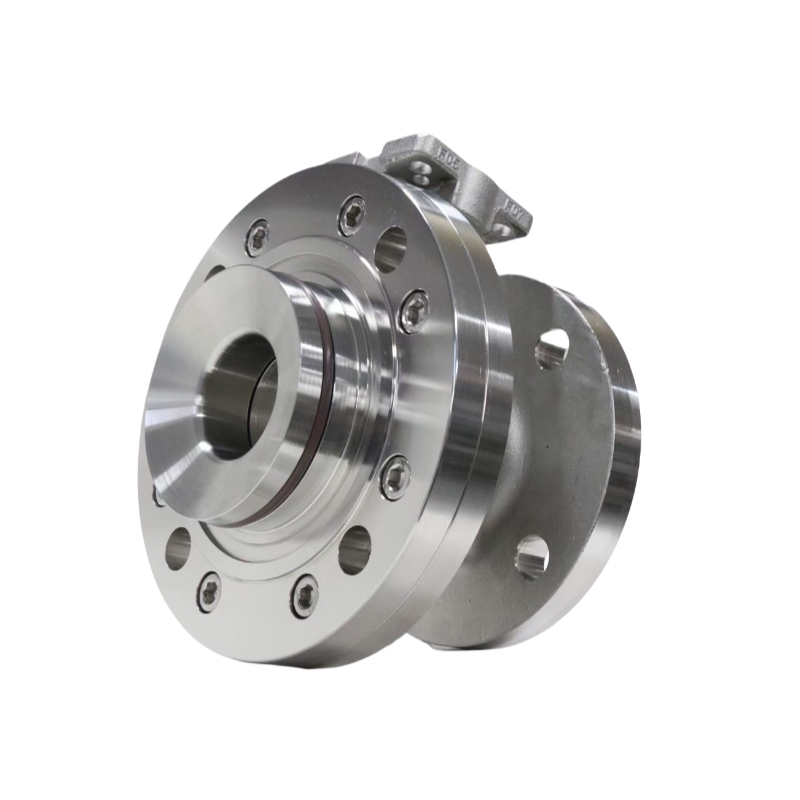

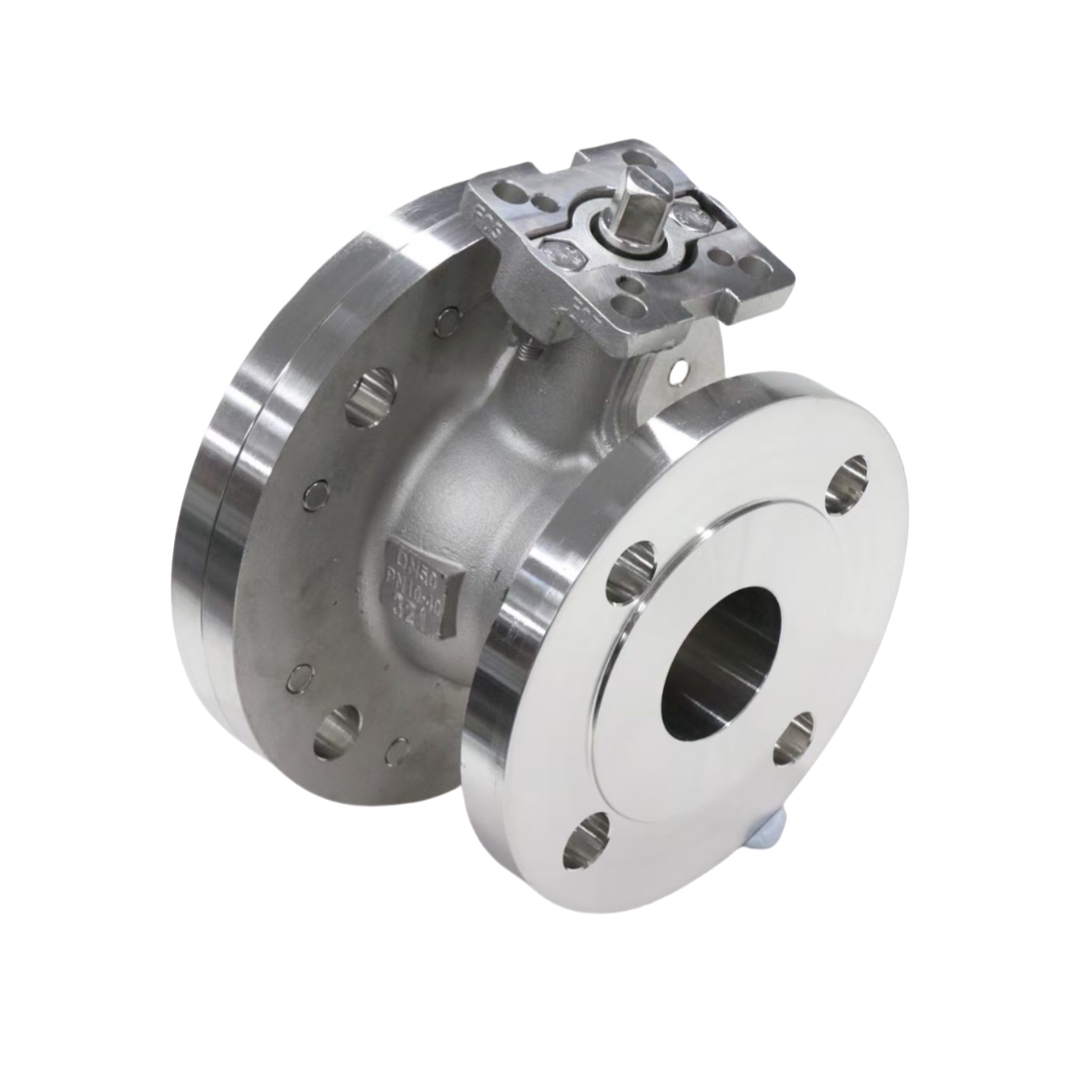

Name: Kugelventil für Tank mit oberem Einlass und unterem Auslass
Availability: InStock

Kugelventil mit oberem Einlass und unterem Tankauslass

Größenbereich

DN25–DN200 (NPS 1"–NPS 8")

Temperaturbereich

Weichsitz (PTFE/EPDM): -20 °C bis +200 °C; Metallsitz: bis zu +800 °C

Körpermaterial

ASTM A351 CF8, CF3, CF8M, CF3M (Gussedelstahl); ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiedeedelstahl). ASTM A216 WCB, WCC (Gusskohlenstoffstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl). ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).

Betriebsdruck

150 Pfund - 2500 Pfund

Stielmaterial

SS316, SS316L, Duplex SS, Nitronic 50 usw.

Von Angesicht zu Angesicht

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Sitzmaterial

Standard: RPTFE;

Optional: TFM1600, Tek-Fil®, UHMWPE, Hohlraumfüller, Metallsitz

Kugelmaterial

SS316L, Hastelloy, PTFE-beschichteter Edelstahl, Keramik, F46, F51 usw.

Karosserieform

1-stufig

Designstandards

ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134

Verbindung

Flansch

Kugelventil mit oberem Einlass und unterem Tankauslass

Beschreibung:

Das von oben befüllbare Tankboden-Kugelventil ist für die Entleerung von unten ausgelegt.

Anwendungen in Tanks, Reaktoren und Behältern, die eine spülbare Entwässerung und Totwasserversorgung bieten

Platzsparendes Design und einfache Wartung im laufenden Betrieb.

Die von oben zugängliche Konstruktion ermöglicht die Demontage, Inspektion und Reparatur der internen Komponenten.

Teile austauschen, ohne das Ventil aus dem System zu entfernen – dadurch werden Ausfallzeiten minimiert und

Gewährleistung einer sterilen und effizienten Verarbeitung.

Hauptmerkmale:

Top-Entry-Design – ermöglicht schnelle Inline-Wartung von Kugel, Sitzen und Dichtungen.

Bündig eingebauter Abfluss – gewährleistet vollständige und saubere Entwässerung ohne Rückstau

Voller Durchfluss – uneingeschränkter Durchfluss, geeignet für viskose oder feststoffhaltige Medien

Ausblassicherer Ventilschaft, antistatische Vorrichtung und feuerfeste Ausführung (optional)

Hohlraumfüllende Sitze – eliminieren Totzonen, ideal für hygienische oder Schlammanwendungen

Erhältlich mit manuellem Hebel, Getriebebetätigung oder pneumatischer/elektrischer Betätigung.

Technische Details

Größe: DN25–DN300 (1"–12")

Druck: Bis Klasse 600 / PN100

Temperatur: -50 °C bis +600 °C (materialabhängig)

Anschlussarten: Tankbefestigung (geschweißt), Flansch (RF/RTJ), Klemme oder kundenspezifisch

Standards: API 6D, ASME B16.34, EN 12516-1

Materialien:

Karosserie/Motorhaube: Edelstahl 304/316, Legierung 20, Hastelloy C276, Duplex/Superduplex, Titan Gr. 2

Kugel: Edelstahl 316/316L, verchromt oder ENP-beschichtet, Hastelloy, Monel, keramikbeschichtet

Ventilschaft: SS316/316L, Duplex 2205, ausblassicher, optional feuerfest

Sitz: PTFE, TFM1600, PEEK, hohlraumgefülltes PTFE/TFM, Metall (Stellite)

Dichtungen/Packungen: PTFE, Graphit, Viton, EPDM, Kalrez, federbelastete Spindelpackung

Highlights:

Top-Entry-Design für einfache Wartung im laufenden Betrieb

Die hohlraumfreie Kugel ohne Totraum gewährleistet einen rückstandsfreien Durchfluss.

Geeignet für Branchen mit hohen Reinheitsanforderungen und aggressive chemische Umgebungen

Kugelventil mit oberem Zugang und unterem Tankablauf | Vollständige Entleerung & einfache Wartung

Das von oben zugängliche Kugelventil mit Bodenentleerung wurde für Branchen entwickelt, die eine vollständige Tankentleerung, einfache Wartung und zuverlässige Abdichtung unter anspruchsvollen Prozessbedingungen erfordern.

Hauptmerkmal:

Top-Entry-Design: Ermöglicht direkten Zugriff auf interne Komponenten für

Schnelle Wartung ohne Ausbau des Ventils, wodurch Ausfallzeiten und Arbeitsaufwand reduziert werden.

Maximaler Durchfluss: Die optimierte Geometrie gewährleistet maximalen Durchfluss bei minimalem Druck.

Druckverlust, ideal für viskose, schlammige oder feststoffhaltige Flüssigkeiten.

Bündig eingebauter Bodenablauf: Vollständige Entleerung am Tankauslass,

Minimierung von Rückständen, Reinigungszeit und Kontaminationsrisiko.

Hochleistungsdichtung: PTFE-, PEEK- oder Elastomer-Dichtungen bieten chemische Beständigkeit

Widerstandsfähigkeit, Verschleißschutz und Temperaturbeständigkeit.

Hochleistungsmaterialien: Edelstahl, Duplexstahl oder Speziallegierungen für Korrosionsbeständigkeit

Widerstandsfähigkeit in aggressiven Umgebungen.

Flexible Betätigung: Unterstützt manuelle, pneumatische oder elektrische Betätigung,

mit optionaler Automatisierungsintegration.

Produktbroschüre
Kugelhahn unten - Englisch

Anwendung – Tankbodenventil (Y-Ventil / Ablassventil)

Vollständiges Entwässerungsdesign
Der Y-förmige Tankkörper gewährleistet eine vollständige Tankentleerung ohne Totraum und verhindert so die Ansammlung von Rückständen und Verunreinigungen.

Betriebsbedingungen: Ideal für Prozesstanks und Rohrleitungen, die eine vollständige Entleerung und Reinigungsfähigkeit erfordern, sowie für hygienische oder hochreine Medien.
Hygienisch & CIP/SIP-kompatibel
Die glatte Innenoberfläche entspricht den FDA- und 3-A-Hygienestandards und unterstützt CIP- (Clean-in-Place) und SIP-Reinigungsverfahren (Steam-in-Place).

Betriebsbedingungen: Hygienische Umgebungen in der Lebensmittel-, Getränke- und Pharmaindustrie, kontaminationsfreie Flüssigkeitshandhabung.
Mehrere Materialoptionen
Erhältlich in Edelstahl, Duplexstahl, Hastelloy, Titan und PTFE, um den unterschiedlichsten Anforderungen an Prozessmedien und Korrosionsbeständigkeit gerecht zu werden.

Betriebsbedingungen: Korrosive oder hochreine Flüssigkeiten, chemische, biotechnologische oder aggressive industrielle Umgebungen.
Breiter Betriebsbereich
Geeignet für Temperaturen von -20°C bis +400°C und Drücke bis zur Klasse 300 / PN40.

Betriebsbedingungen: Hochtemperatur- oder Hochdruck-Prozesslinien, vielseitige Industriesysteme mit variablen Bedingungen.
Vielseitige Endverbindungen
Unterstützt Flansch-, Schweiß-, Klemm-, Gewinde- oder Direktschweißanschlüsse für Tankstutzen und gewährleistet so Flexibilität bei der Installation.

Betriebsbedingungen: Skid-montierte Einheiten, kundenspezifische Rohrleitungssysteme, Tank- und Behälteranschlüsse, die eine flexible Integration erfordern.
Flexible Betriebsmodi
Erhältlich mit manuellem Handrad, pneumatischem Stellantrieb oder elektrischem Stellantrieb für automatische oder manuelle Steuerung.

Betriebsbedingungen: Fernsteuerung, Prozessautomatisierung, manuelle oder halbautomatische Systeme in verschiedenen Branchen.
Hohe Dichtungsleistung
Weiche oder metallische Dichtungsdesigns gewährleisten einen dichten Verschluss, auch bei viskosen oder abrasiven Medien.

Betriebsbedingungen: Viskose, partikelförmige oder abrasive Flüssigkeiten, die eine leckagefreie Abdichtung erfordern, sowie Anwendungen in der chemischen oder Lebensmittelverarbeitung.
Anpassbar an die Bedürfnisse der jeweiligen Branche
Entwickelt für die pharmazeutische, Lebensmittel-, Chemie-, Biotechnologie- und Kosmetikindustrie, um die Einhaltung von Vorschriften und Prozesseffizienz zu gewährleisten.

Betriebsbedingungen: Hygienische, hochreine, korrosive oder komplexe Prozesssysteme, die branchenspezifische Anpassungen erfordern.

Beliebte Tags :

Kugelventil am Tankboden aus Spezialmaterial

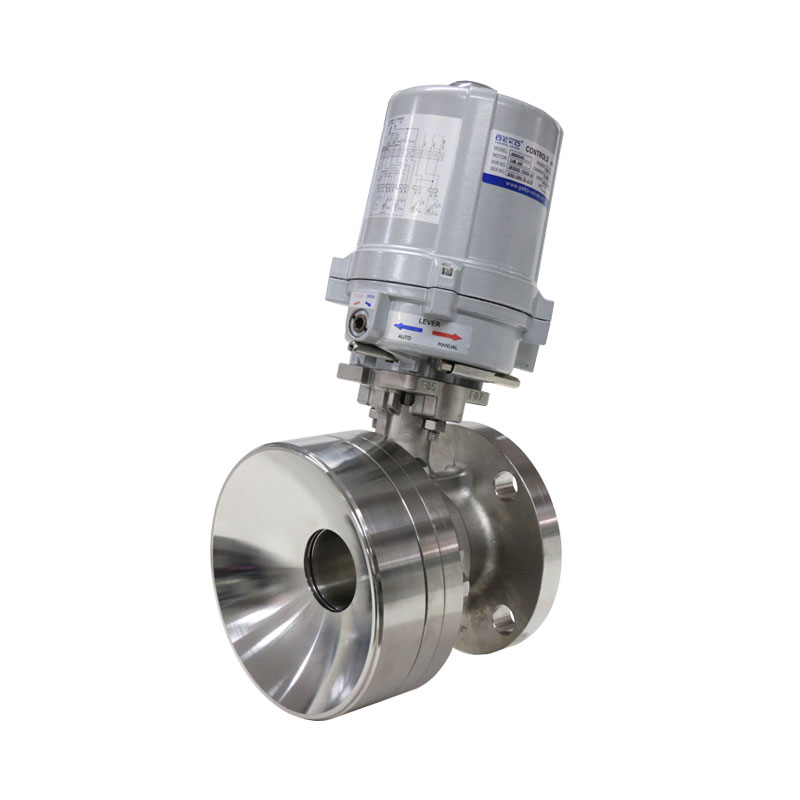

Sanitärabflussventil
