Null-Leckage-Absperrklappe

 Absperrklappen sind unverzichtbare Vierteldrehventile zur Durchflussregelung und werden in kommunalen und industriellen Rohrleitungssystemen häufig eingesetzt. Für die korrekte Auswahl, den Betrieb und die Wartung von Absperrklappen ist ein umfassendes Verständnis ihrer Funktionsweise unerlässlich. ArbeitsprinzipienIm Gegensatz zu Kugelhähnen, die auf der Rotation einer Kugel basieren, oder Schieberventilen mit vertikaler Hubstruktur, nutzen Absperrklappen einen einzigartigen Drehmechanismus. Dieser Artikel erläutert systematisch das grundlegende Funktionsprinzip, die strukturelle Funktionsweise, das Dichtungsprinzip, das Drosselprinzip und die Funktionsunterschiede verschiedener Absperrklappentypen und bietet damit professionelle technische Unterstützung für die Planung industrieller Rohrleitungen und die Anwendung von Ventilen. 1. Grundlegendes Funktionsprinzip von AbsperrklappenDas grundlegende Funktionsprinzip einer Absperrklappe hängt ab von 90-Grad-Vierteldrehung Die Ventilspindel treibt die innere Scheibe an und versetzt sie in einen horizontalen Drehwinkel von 0° bis 90°, wodurch das Schalten und die Durchflussregulierung der Fluidleitung ermöglicht wird. Der gesamte Arbeitsvorgang ist einfach, effizient und schnell und kommt ohne komplexe mechanische Übertragungsstruktur aus. Vollständig geöffneter Zustand (90°)Wenn sich die Scheibe parallel zur Strömungsrichtung dreht, öffnet sich der Strömungskanal vollständig. Das Fluid durchströmt das Ventilgehäuse mit minimalem Strömungswiderstand, wodurch ein hoher Durchfluss in der Rohrleitung gewährleistet wird.Vollständig geschlossener Zustand (0°)Wenn sich die Scheibe senkrecht zur Strömungsrichtung dreht, liegt ihre Oberfläche eng am Ventilsitz an. Der Strömungskanal wird vollständig blockiert, um eine zuverlässige Rohrleitungsabsperrung und ein zuverlässiges Absperren des Fluids zu gewährleisten.Drosselzustand (1°–89°)Die Scheibe kann in jedem beliebigen Zwischenwinkel verharren. Durch Verändern der Überlappungsfläche zwischen Scheibe und Strömungskanal steuert das Ventil präzise Durchflussrate, Strömungsgeschwindigkeit und Rohrleitungsdruck und erzielt so eine stabile Drosselregelung. 2. Strukturelles Funktionsprinzip: Wie Kernkomponenten synergistisch zusammenwirkenDer stabile Betrieb von Absperrklappen beruht auf dem koordinierten Zusammenwirken mehrerer Kernkomponenten. Jede Komponente hat ein unabhängiges Funktionsprinzip und bildet ein vollständiges Fluidsteuerungssystem:Übertragungsprinzip des VentilschaftsAls Kern der Drehmomentübertragung verbindet die Ventilspindel den Aktor mit der Scheibe. Sie wandelt ein manuell, pneumatisch oder elektrisch erzeugtes Drehmoment in eine Drehbewegung der Scheibe um und gewährleistet so ein synchrones und präzises Umschalten des Drehwinkels.Prinzip der ScheibenflusssteuerungDie strömungsgünstige Scheibe ist das ausführende Element zur Fluidsteuerung. Ihr Drehwinkel verändert direkt den Strömungsquerschnitt und ermöglicht so eine lineare Anpassung von Rohrleitungsdurchfluss und -druck.Prinzip der VentilkörperpositionierungDas Ventilgehäuse bietet stabilen Halt bei der Montage und schützt vor Druckbelastung. Es fixiert die Position von Spindel und Sitz und gewährleistet so den präzisen Sitz der Ventilscheibe beim Schließen. Dadurch werden Positionsabweichungen vermieden, die die Dichtleistung beeinträchtigen könnten.3. Dichtungsfunktionsprinzip von AbsperrklappenDie Dichtungsleistung bestimmt die Absperrsicherheit von Absperrklappen. Je nach Dichtungsstruktur werden die Funktionsprinzipien in weiche und harte Metalldichtung unterteilt, um sie an unterschiedliche industrielle Betriebsbedingungen anzupassen: 3.1 Dichtungsprinzip der weichen DichtungWeichdichtende Absperrklappen verwenden elastische Materialien wie EPDM, NBR und Viton als Dichtungssitze. Beim Schließen der Klappe drückt der Ventilteller den elastischen Sitz zusammen und erzeugt so eine Mikroverformung, die den winzigen Spalt zwischen Teller und Sitz ausfüllt. Dieses elastische Kompressionsdichtungsprinzip ermöglichtAbsolut dicht, kein AuslaufenGeeignet für saubere Medien bei normaler Temperatur und niedrigem Druck wie Wasser und Luft.3.2 Dichtungsprinzip mit metallischen HartdichtungenMetallisch dichtende Absperrklappen verwenden hartmetallische Dichtpaare mit einer Legierungs-Hartauftragsschicht. Durch präzise Bearbeitung und hochpräzises Läppen wird eine starre, dichte Passung zwischen Metallscheibe und Metallsitz erreicht. Dieses mechanische Dichtungsprinzip ist unempfindlich gegenüber hohen Temperaturen und korrosiven Medien und gewährleistet eine stabile Abdichtung auch unter rauen Betriebsbedingungen mit hohen Temperaturen, hohem Druck und abrasiven Medien.4. Unterschiede im Funktionsprinzip: Konzentrische vs. exzentrische AbsperrklappenKonzentrische und exzentrische Absperrklappen weisen wesentliche Unterschiede in ihrer Funktionslogik auf, was sich direkt auf die Lebensdauer und die Druckbeständigkeit auswirkt:4.1 Funktionsprinzip der konzentrischen AbsperrklappeDie Mittelpunkte von Spindel, Scheibe und Rohrleitung stimmen exakt überein. Während der Rotation reibt die Scheibe kontinuierlich an der Sitzfläche. Die Konstruktion ist einfach und kostengünstig und eignet sich für gängige Niederdruck- und Normaltemperaturanwendungen mit geringer Schaltfrequenz.4.2 Funktionsprinzip von doppelt und dreifach exzentrischen AbsperrklappenDurch eine einzigartige, versetzte Struktur löst sich die Scheibe in der Anfangsphase der Rotation automatisch von der Sitzfläche und berührt diese erst im finalen Schließmoment. Prinzip der reibungsfreien Rotation Verhindert Sitzverschleiß, verbessert die Druck- und Hochtemperaturbeständigkeit erheblich und eignet sich für anspruchsvolle industrielle Arbeitsbedingungen mit häufigen Schaltvorgängen.5. Betätigungsprinzip von automatisierten AbsperrklappenUnterschiedliche Betätigungsarten ermöglichen eine vielfältige Arbeitssteuerungslogik für Absperrklappen und erfüllen so die Anforderungen der manuellen und automatischen industriellen Steuerung:Prinzip der manuellen Bedienung: Das Zahnrad oder die Spindel wird über einen Hebel oder ein Handrad angetrieben, wodurch ein künstliches Drehmoment zur Steuerung der Scheibenrotation erzeugt wird; geeignet für den Einsatz vor Ort bei niedriger Frequenz.Funktionsprinzip der Pneumatik: Durch die Verwendung von Druckluft zum Bewegen des Aktuatorkolbens wird die Luftdruckenergie in Rotationsenergie umgewandelt, wodurch ein schnelles Schalten des Ventils mit hervorragender Explosionsschutzleistung erreicht wird.Funktionsprinzip der elektrischen SchaltungDer Elektromotor liefert ein präzises Drehmoment und eine präzise Winkelsteuerung, unterstützt die Fernsignalanbindung und die proportionale Anpassung und realisiert so eine intelligente automatische Rohrleitungssteuerung.6. Funktionsweise und industrieller AnwendungswertAufgrund ihres einzigartigen Vierteldreh-Funktionsprinzips zeichnen sich Absperrklappen durch schnelles Ansprechverhalten, geringe Strömungswiderstandseinstellung, kompakte Bauweise und breite Einsatzmöglichkeiten aus. Sie erfüllen nicht nur die üblichen Anforderungen an die Rohrleitungsabsperrung, sondern ermöglichen auch eine präzise Durchflussregelung, die mit herkömmlichen Schieberventilen nicht realisierbar ist. Dank ihrer zuverlässigen Funktion finden sie breite Anwendung in der Wasseraufbereitung, der Klimatechnik, dem Brandschutz, der chemischen Industrie, der Energiewirtschaft und im Umweltschutz.7. GEKO Ventil – Hochleistungs-AbsperrklappentechnologieGEKO Valve optimiert Konstruktion und Funktionsmechanismus aller Absperrklappen. Unsere konzentrischen und dreifach exzentrischen Absperrklappen werden im Präzisionsguss- und Spiegelläppverfahren gefertigt und gewährleisten so flexible Rotation, präzise Winkelsteuerung und zuverlässige Dichtleistung. Vielfältige Betätigungs- und Dichtungskonfigurationen decken unterschiedliche industrielle Funktionsprinzipien und Anwendungsanforderungen ab und bieten langfristig stabile Lösungen für die Fluidsteuerung in globalen industriellen Rohrleitungssystemen.9 zentrale SEO-KeywordsFunktionsprinzip von industriellen Absperrklappen, Hochleistungs-Absperrklappen, versetzte Absperrklappen, leckagefreie Absperrklappen, Vierteldreh-Industrieventile, Dichtungsmechanismus von Absperrklappen, Hochleistungs-Absperrklappen, automatisierte Absperrklappen, Durchflussregulierende Absperrklappen

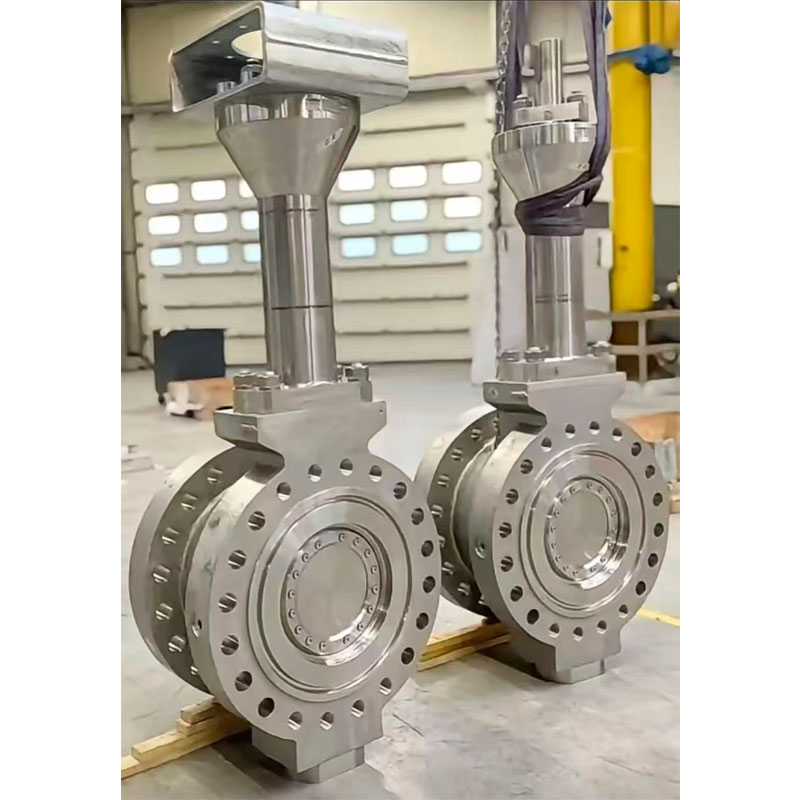

Ausgestattet mit GEKO HochleistungsventiltechnologieLange Zeit galten Absperrklappen unter Ingenieuren als rein „kostengünstige“ Lösung – leicht, kompakt, einfach aufgebaut und erschwinglich. Allerdings haftete ihnen auch der Ruf an, unzuverlässig zu sein.- Beschränkt auf weiche Gummisitze- Schlechte Beständigkeit gegenüber hohen Temperaturen und Drücken- Neigt nach längerem Betrieb zu LeckagenBei anspruchsvollen Einsatzbedingungen standen traditionell die sperrigen Kugelventile im Mittelpunkt.Diese Wahrnehmung änderte sich mit dem Auftauchen eines echten Umwälzers:Die dreifach versetzte Absperrklappe (TOV).  Durch die Anwendung eines eleganten geometrischen Prinzips wird die Reibung zwischen den metallischen Dichtflächen durch die dreifach versetzte Konstruktion vollständig eliminiert – eine absolut leckagefreie Metall-auf-Metall-Abdichtung wird somit Realität. Diese Innovation ermöglicht es Absperrklappen, in kritischen Anwendungen mit Kugelventilen zu konkurrieren. Heute nimmt GEKO Sie mit in die Welt dieses geometrischen Durchbruchs und zeigt Ihnen, wie drei Versätze ein technisches Wunder vollbringen. 1. Die Achillesferse herkömmlicher Absperrklappen: Reibung Um zu verstehen, warum dreifach exzentrische Ventile revolutionär sind, müssen wir zunächst untersuchen, warum frühere Konstruktionen nicht den gewünschten Erfolg brachten. 1.1 Konzentrische (Null-Offset-) Absperrklappen Bei konzentrischen Konstruktionen stimmen die Wellenmittellinie, die Scheibenmitte und die Dichtungsmitte überein. Problem:Während des gesamten Öffnungs- und Schließvorgangs reibt die Scheibe kontinuierlich am Sitz. Um die Dichtleistung zu gewährleisten, dürfen nur elastische Gummisitze verwendet werden. Gummisitze: Nicht hitzebeständig Schnelle Alterung: Sind die Hauptursache für Leckagen und kurze Lebensdauer 1.2 Doppelt exzentrische Absperrklappen Um die Reibung zu verringern, führten die Ingenieure zwei Versätze ein: Offset 1:Wellenversatz von der Dichtflächenmitte Offset 2:Wellenversatz von der Rohrleitungsmittellinie Ergebnis:Diese Versätze erzeugen eine nockenartige Wirkung, die es der Scheibe ermöglicht, sich beim ersten Öffnen schnell vom Sitz zu lösen. Dadurch wird die Reibung deutlich reduziert und der Einsatz härterer PTFE-Sitze mit verbesserter Druck- und Temperaturbeständigkeit ermöglicht.   Doch es gibt noch ein Problem:Im letzten Moment des Schließens gleiten die Metalloberflächen noch immer aneinander. Versucht man, eine Metall-auf-Metall-Verbindung herzustellen, kann es zu starkem Fressen kommen – was zu Blockierungen oder Leckagen führen kann. 2. Die Geometrie hinter dem Durchbruch: Das Verständnis des dreifachen Versatzes Um die Metallreibung vollständig zu eliminieren, führten die Ingenieure den dritten – und wichtigsten – Versatz ein. Diagramm des geometrischen Prinzips einer dreifach exzentrischen Absperrklappe (Kern)  Offset 1: Wellenversatz von der Dichtfläche Die Welle verläuft nicht durch die Mitte der Dichtfläche, sondern ist dahinter positioniert. Offset 2: Wellenversatz von der Rohrleitungsmittellinie Der Schaft ist zudem vertikal gegenüber der Rohrmittellinie versetzt. Funktion der ersten beiden Offsets:Sie erzeugen den Nockeneffekt, der eine schnelle Trennung zwischen Scheibe und Sitz beim Öffnen ermöglicht. Offset 3: Der Kegelwinkel-Offset (Die Schlüsselinnovation) Dies ist die komplexeste – und leistungsstärkste – Funktion. Bei einem dreifach exzentrischen Ventil ist die Dichtfläche nicht zylindrisch, sondern bildet einen Teil eines geneigten Kegels.Die Achse des Kegels ist gegenüber der Rohrleitungsmittellinie geneigt. (Kegelwinkelversatz) Visuelle Analogie:Stellen Sie sich vor, Sie schneiden ein kegelförmiges Stück Schinken schräg an – die Kante dieser Scheibe stellt die Dichtfläche des Ventils dar. Diese Geometrie gewährleistet, dass die Abdichtung ohne Gleiten und erst beim endgültigen Schließmoment erfolgt. 3. Der Moment der Wahrheit: Reibungsfreie Drehmomentabdichtung Wenn alle drei Kompensationsmechanismen zusammenwirken, ist das Ergebnis außergewöhnlich: Die mechanische Reibung wird im Betrieb vollständig eliminiert.   Bei einer dreifach versetzten Ausführung kommt es nur bei vollständigem Schließen zu einem kurzzeitigen Linien- oder Punktkontakt zwischen dem Dichtring auf der Scheibe und dem Ventilsitz.Von 1° bis 90° bleiben sie vollständig getrennt – und bilden eine echte „Reibungsfreie Zone.” Was das bedeutet: Keine Reibung → Kein Verschleiß Kein Verschleiß → Extrem lange Lebensdauer Ermöglicht eine echte metallsitzende Abdichtung Von der Positionsabdichtung zur Drehmomentabdichtung Traditionelle Ventile (Positionsabdichtung):Die Abdichtung beruht auf der Komprimierung weicher Materialien wie Gummi. Ein dichterer Verschluss führt zu höherem Verschleiß. Dreifach exzentrische Ventile (Drehmomentabdichtung):Die Abdichtung erfolgt durch ein vom Aktor aufgebrachtes Drehmoment, das einen elastischen Metalldichtring fest gegen den geneigten konischen Sitz presst.Je höher das Drehmoment, desto dichter die Abdichtung. So erreichen die GEKO Triple Offset-Absperrklappen Folgendes:Metall-auf-Metall-HartabdichtungNull Leckage (ANSI/FCI 70-2 Klasse VI)Außergewöhnliche Haltbarkeit unter extremen Bedingungen 4. Wo dreifach exzentrische Absperrklappen punkten Dank dieser fortschrittlichen Geometrie haben sich dreifach exzentrische Absperrklappen rasant in High-End-Anwendungen verbreitet und ersetzen Kugel- und Absperrventile in vielen kritischen Bereichen, darunter: Hochtemperaturdampf Hochdruck-Öl- und Gassysteme Offshore- und FPSO-Plattformen LNG- und petrochemische Anlagen Mit den Hochleistungs-Absperrklappenlösungen von GEKO profitieren Ingenieure von kompakter Bauweise, geringerem Drehmoment, längerer Lebensdauer und kompromissloser Dichtungssicherheit. 5. Bekannte Einschränkungen (Eine objektive ingenieurtechnische Perspektive) Dreifach exzentrische Absperrklappen sind zwar zur Drosselung geeignet, ihre Grenzen müssen jedoch klar benannt werden. Aufgrund ihres von Natur aus hohen Druckrückgewinnungsfaktors und ihrer hohen Verstärkung bei niedrigen Öffnungspositionen sind dreifach exzentrische Absperrklappen nicht ideal für Feinregelungsanwendungen unter hohem Differenzdruck. In solch anspruchsvollen Regelungsszenarien behalten käfiggeführte Kugelventile weiterhin ihren entscheidenden Vorteil und sind nach wie vor schwer zu ersetzen. GEKO Ventile – Präzisionsarbeit für absolute Dichtheit.
