Kugelventile einfach auswählen: Typen, Anwendungen und Tipps
Kugelventile sind die vielseitigsten Fluidsteuerungsgeräte in modernen industriellen Rohrleitungssystemen. Bekannt für ihre schnelle Vierteldrehung, ihre absolut dichte Absperrung, ihre kompakte Bauweise und ihre lange Lebensdauer, werden Kugelventile in verschiedenen Branchen zur Absperrung oder Regelung von Gasen, Flüssigkeiten und Schlämmen eingesetzt. Aufgrund der Vielzahl an Ventilbauformen, Dichtungstypen, Bohrungsgrößen und Betätigungsoptionen stehen Ingenieure und Einkäufer jedoch oft vor der Herausforderung, das richtige Kugelventil auszuwählen. Dieser Artikel vereinfacht die Auswahl, indem er gängige Kugelventiltypen, typische industrielle Anwendungen und praktische Auswahltipps erläutert und Ihnen so hilft, das passende Industriekugelventil für Ihre Betriebsbedingungen zu finden.
1. Gängige Arten von industriellen Kugelhähnen
Das Verständnis der Kugelhahnklassifizierung ist die Grundlage für die richtige Auswahl. Industrielle Kugelhähne werden hauptsächlich nach Bauart, Bohrungsdesign, Dichtungsmethode und Betätigungsart unterteilt.
1.1 Schwimmendes Kugelventil vs. Zapfengelagertes Kugelventil

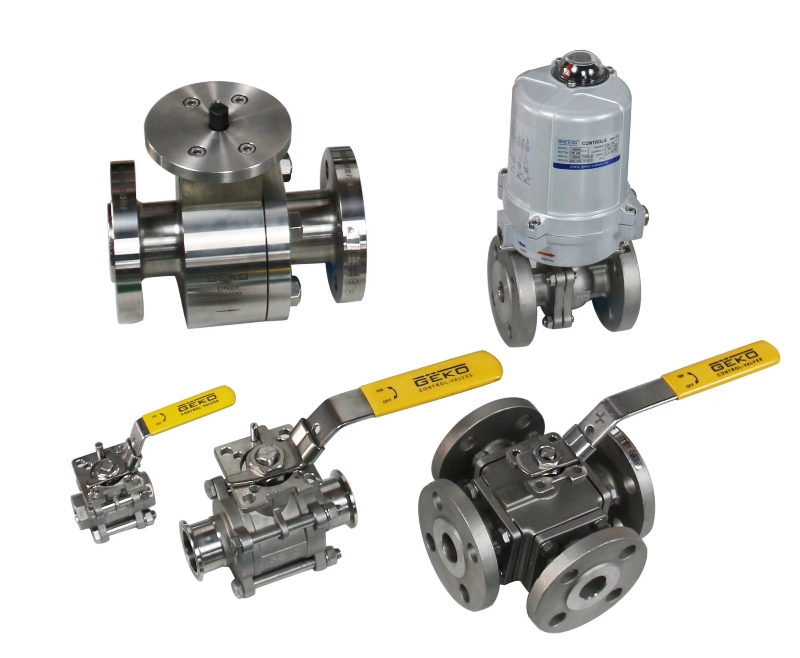

Schwimmende Kugelventile Schwimmkugelventile zeichnen sich durch eine frei schwimmende Kugel aus, die durch mittleren Druck abdichtet. Dank ihrer einfachen Konstruktion und Kosteneffizienz eignen sie sich ideal für kleine Rohrleitungen mit niedrigem und mittlerem Druck. Sie werden häufig zur allgemeinen Absperrung und Durchflussregelung in der Wasseraufbereitung, der Klimatechnik und in Systemen mit geringer chemischer Belastung eingesetzt.

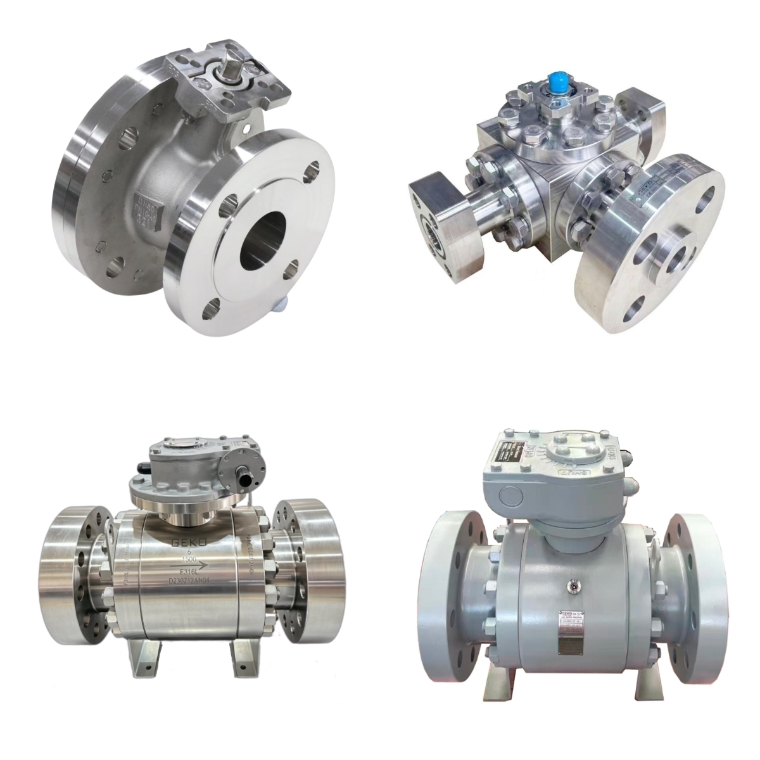

Zapfengelagerte Kugelventile Durch die Verwendung fester oberer und unterer Zapfen wird die Kugel sicher fixiert. Diese Konstruktion reduziert das Betätigungsdrehmoment und den Sitzverschleiß erheblich und ermöglicht so einen stabilen Betrieb auch bei großen Abmessungen, hohem Druck und häufigen Schaltvorgängen. Zapfenkugelventile sind die bevorzugte Lösung für Schwerlast-Öl- und Gaspipelines, petrochemische Prozessleitungen und Fernübertragungssysteme.
1.2 Kugelhahn mit vollem Durchgang vs. Kugelhahn mit reduziertem Durchgang
Kugelhähne mit vollem Durchgang Sie verfügen über eine gerade Bohrung mit identischem Innendurchmesser, wodurch der Druckverlust minimiert und die Reinigung der Rohrleitung mit Molchen ermöglicht wird. Sie eignen sich für Rohrleitungen und Systeme mit hohem Durchfluss, die einen geringen Strömungswiderstand und eine einfache Wartung erfordern.
Kugelhähne mit reduziertem Durchgang Sie verfügen über einen kleineren, strömungsgünstigen Durchgang. Dadurch sind sie leichter und wirtschaftlicher und erfüllen gleichzeitig die üblichen Absperranforderungen. Kugelhähne mit reduziertem Durchgang werden häufig in allgemeinen Industrieleitungen eingesetzt, wo ein extrem niedriger Druckverlust und eine Molchung nicht erforderlich sind.
1.3 Weichdichtende vs. metalldichtende Kugelventile
weichdichtende Kugelventile Für die Abdichtung werden PTFE oder andere Polymerwerkstoffe verwendet, die bei normalen Temperaturen absolute Dichtheit gewährleisten. Sie eignen sich für sauberes Wasser, Gase und nicht abrasive chemische Medien und zeichnen sich durch ein niedriges Betätigungsdrehmoment und zuverlässige Abdichtung aus.
Metallisch dichtende Kugelventile Metallisch dichtende Kugelventile mit gehärteten oder legierungsbeschichteten Sitzflächen verwenden eine harte Metall-auf-Metall-Dichtung. Dank ihrer hohen Temperatur-, Druck- und Abriebfestigkeit eignen sie sich für abrasive Schlämme, Temperaturwechsel und korrosive Medien, denen weiche Dichtungen nicht standhalten.
1.4 Manuell und automatisch betätigte Kugelhähne

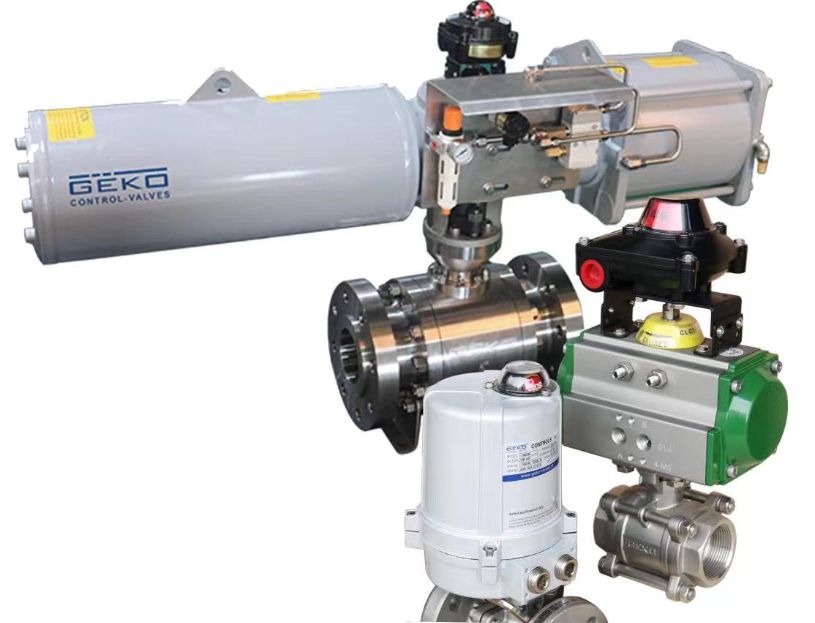

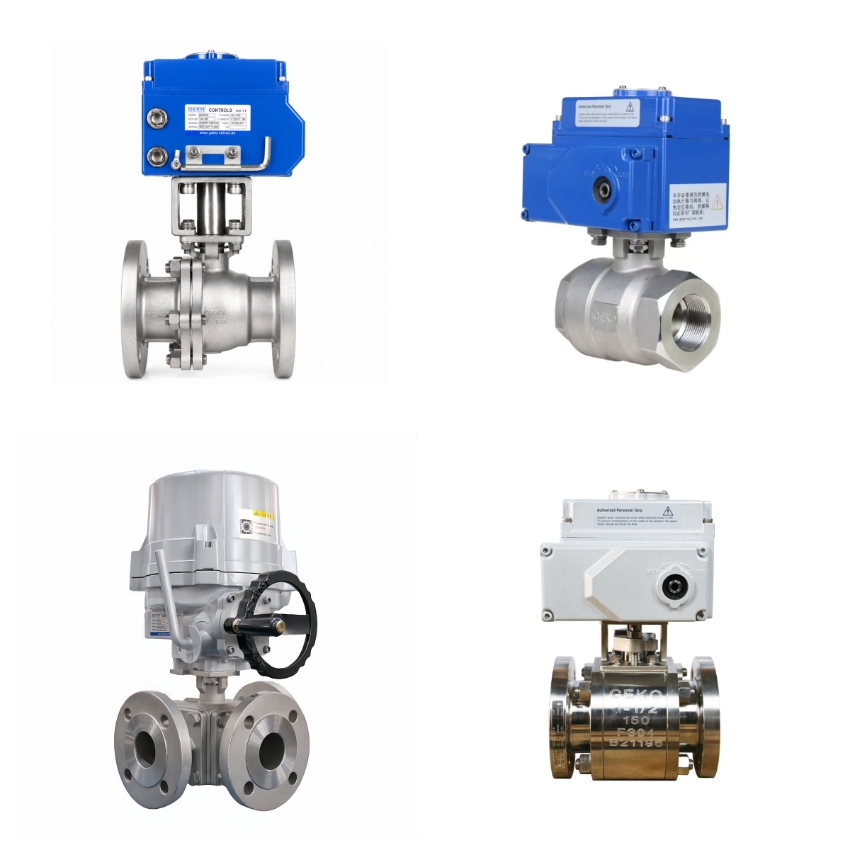

Manuelle Kugelhähne eignen sich für den Betrieb mit niedriger Frequenz und die einfache Rohrleitungssteuerung. Für automatisierte Industriesysteme, pneumatisch betätigte Kugelventile Und elektrisch betätigte Kugelhähne sind gängige Optionen. Pneumatische Kugelhähne bieten schnelles Schalten und explosionsgeschützte Leistung, während elektrische Kugelhähne die Fernsteuerung und präzise Durchflussregelung für intelligente Rohrleitungssysteme unterstützen.
2. Industrielle Anwendungen von Kugelhähnen
Verschiedene Kugelhahntypen sind für spezifische Branchenanwendungen geeignet. Die Abstimmung der Ventile auf Prozessmedium, Temperatur, Druck und Betriebshäufigkeit gewährleistet einen stabilen Langzeitbetrieb.
Wasseraufbereitung und HLKWeichdichtende Schwimmkugelhähne und Kugelhähne mit reduziertem Durchgang werden häufig für Wasserversorgungs-, Abwasser- und Klimaanlagen-Umwälzleitungen verwendet.
Chemische und petrochemische IndustrieMetallisch dichtende Kugelventile und korrosionsbeständige Kugelventile werden für korrosive, hochtemperierte und abrasive Prozessmedien eingesetzt.
Öl- und Gastransport: Zapfengelagerte Kugelventile und Kugelventile mit vollem Durchgang gewährleisten eine sichere Absperrung, geringen Druckverlust und eine bequeme Rohrreinigung.
Kraft- und WärmeenergieHochtemperaturbeständige, metalldichtende Kugelventile eignen sich für Dampf-, Temperaturwechsel- und Hochdruck-Betriebsbedingungen.
Automatisierte ProzessindustriePneumatisch und elektrisch betätigte Kugelventile ermöglichen automatisches Schalten, Fernüberwachung und intelligente Durchflussregelung.
3. Praktische Tipps zur Auswahl von Kugelventilen
Befolgen Sie diese einfachen und professionellen Tipps, um Auswahlfehler zu vermeiden und die Stabilität des Pipelinesystems zu verbessern:
Struktur an Druck und Größe anpassen: Wählen Sie schwimmend gelagerte Kugelhähne für kleine Niederdruckleitungen und zapfengelagerte Kugelhähne für große Hochdruckleitungen.
Dichtungstyp nach Medium auswählenVerwenden Sie weiche Dichtflächen für saubere Medien bei normaler Temperatur und Metalldichtflächen für Medien mit hoher Temperatur, abrasive und korrosive Medien.
Wählen Sie den Bohrungstyp entsprechend dem Durchflussbedarf.: Wählen Sie Kugelhähne mit vollem Durchgang für geringe Druckverluste und Molchanforderungen; verwenden Sie Kugelhähne mit reduziertem Durchgang für eine kostengünstige allgemeine Absperrung.
Wählen Sie den Betätigungsmodus angemessen.: Verwenden Sie pneumatische Aktuatoren für explosionsgeschützte Umgebungen und elektrische Aktuatoren für die intelligente Fernsteuerung.
Temperatur- und Druckangaben prüfen: Prüfen Sie stets die Ventilklasse und die Materialeignung für extreme Betriebsbedingungen, um Leckagen und Verformungen zu vermeiden.
4. Warum GEKO Kugelhähne wählen?
GEKO Valve bietet ein umfassendes Sortiment an Hochleistungs-Industriekugelhähnen, darunter schwimmend gelagerte Kugelhähne, zapfengelagerte Kugelhähne, Kugelhähne mit vollem und reduziertem Durchgang, weichdichtende und metalldichtende Kugelhähne sowie kundenspezifische pneumatisch und elektrisch betätigte Kugelhahnsysteme. Alle Ventile werden nach internationalen Standards gefertigt und gewährleisten eine stabile Dichtung, geringen Wartungsaufwand und eine lange Lebensdauer für industrielle Rohrleitungssysteme weltweit.
