Schwimmend gelagerte Kugelhähne vs. zapfengelagerte Kugelhähne: So wählen Sie den richtigen Kugelhahn für Ihr System aus

Bei der Spezifizierung von Kugelhähnen für industrielle Rohrleitungssysteme ist die Wahl zwischen schwimmend gelagerten und zapfengelagerten Kugelhähnen eine der wichtigsten technischen Entscheidungen. Obwohl beide zur Familie der Vierteldrehkugelhähne gehören und eine absolut dichte Absperrung gewährleisten, führen ihre Kugellagerungsmechanismen zu erheblichen Unterschieden hinsichtlich Druckfestigkeit, Größenbereich, Betätigungsdrehmoment, Lebensdauer und Gesamtprojektkosten. GEKO Valve fertigt beide Bauarten für die Öl- und Gasindustrie, die Petrochemie, die Energiewirtschaft, die Wasseraufbereitung und die Prozessindustrie. Das Verständnis ihrer grundlegenden Funktionsprinzipien sowie ihrer Vor- und Nachteile hilft Ingenieuren, Fehlspezifikationen zu vermeiden und die langfristigen Wartungskosten zu senken.

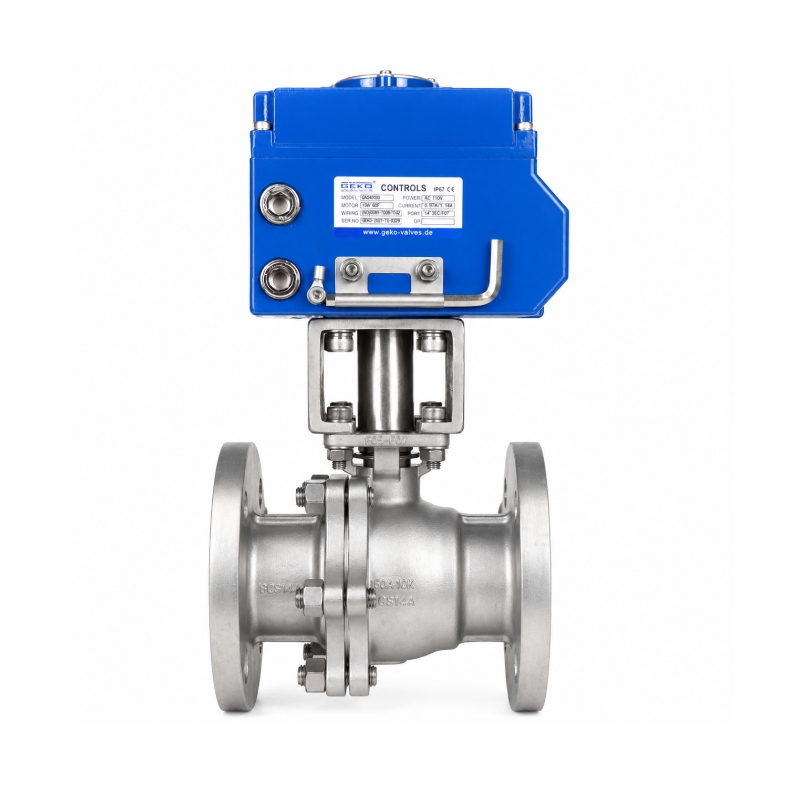

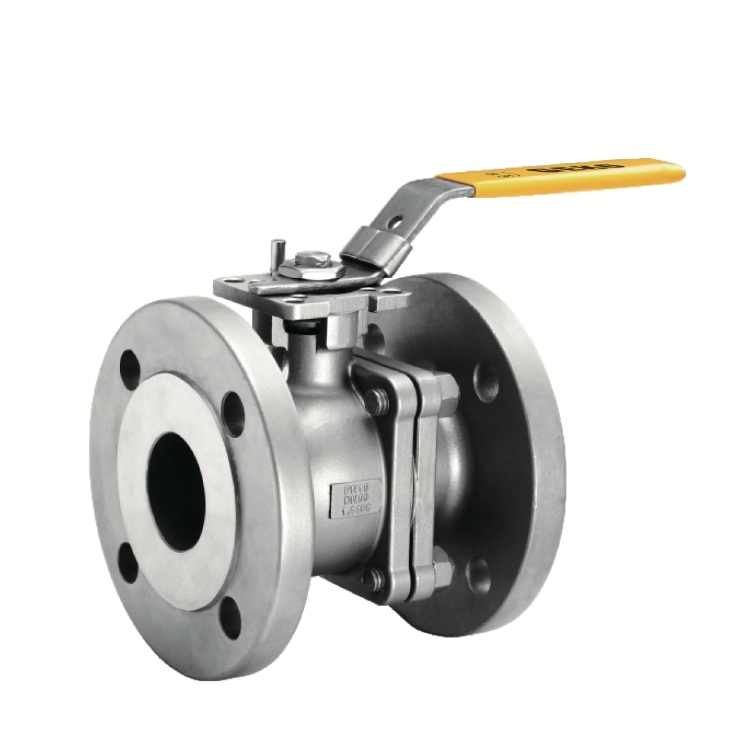

Was ist ein schwimmendes Kugelventil?

Bei einem schwimmenden Kugelventil ist die Kugel nicht mechanisch von unten verriegelt. Sie wird ausschließlich durch die Kompression zweier Sitzringe in Position gehalten. Beim Schließen des Ventils drückt der Leitungsdruck die Kugel leicht in Richtung des nachgelagerten Sitzes und erzeugt so eine dichte, druckunterstützte Abdichtung.

• - Einfacher interner Aufbau mit weniger Bauteilen
• Die Dichtungsleistung verbessert sich mit steigendem Betriebsdruck innerhalb des zulässigen Bereichs
• - Kostengünstig für allgemeine industrielle Anwendungen
• Das Betriebsdrehmoment steigt unter hohem Druck deutlich an; hoher Druck kann zu Überlastung und Beschädigung weicher Sitze führen.

Typischer Anwendungsbereich: Kleine bis mittlere Größen bis DN150 (6 Zoll), niedrige bis mittlere Druckklassen (Klasse 150–300). Weit verbreitet in Wasser-, allgemeinen chemischen Prozess- und Mitteldruck-Prozessleitungen.

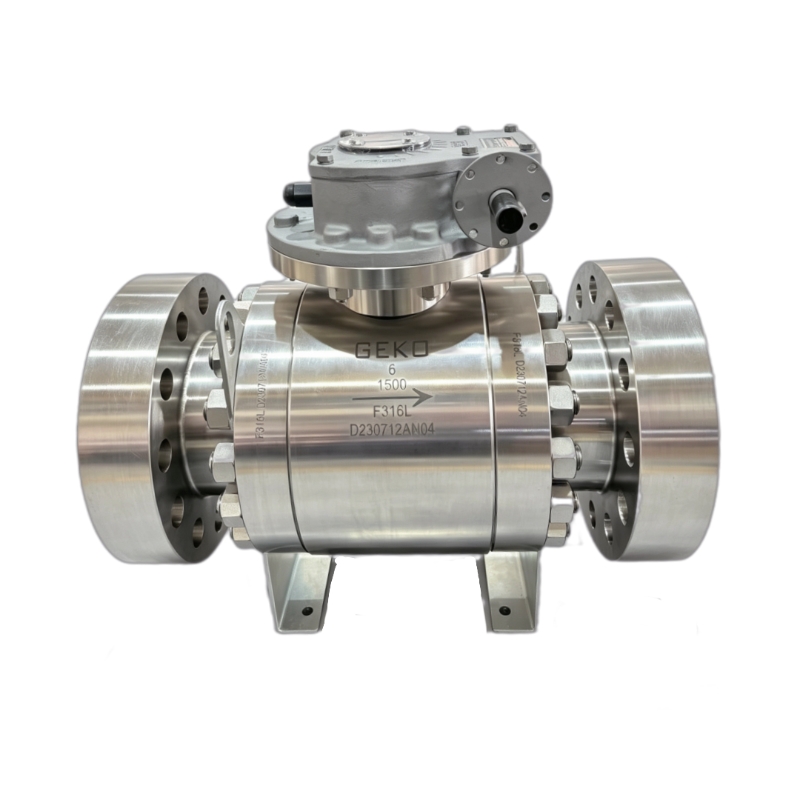

Was ist ein zapfengelagertes Kugelventil?

Ein zapfengelagertes Kugelventil verfügt über eine Kugel, die durch die obere Spindel und die untere Zapfenwelle fixiert ist. Die Kugel kann sich unter Flüssigkeitsdruck nicht verschieben. Die Abdichtung erfolgt durch federbelastete Sitzringe, die unabhängig vom Leitungsdruck gegen die stationäre Kugeloberfläche drücken.

• Die Kugel nimmt die Druckbelastung über Zapfenwellen anstelle von Ventilsitzen auf.
• - Stabiles, niedriges Betriebsdrehmoment auch bei hohem Druck, gut geeignet für pneumatische oder elektrische Betätigung
• - Funktioniert zuverlässig bei großen Bohrungen und hohem Druck; schützt Ventilsitze vor Überkompression
• - Komplexere Struktur, höhere Anfangsinvestition im Vergleich zu schwimmenden Systemen

Typischer Anwendungsbereich: Rohrleitungen mit großem Durchmesser, Hochdruckklasse 600 und höher, häufiger Zyklusbetrieb. Hauptanwendungen sind Öl- und Gastransportleitungen, Raffinerieanlagen, Kraftwerksanlagen und kritische Isolationsdienste.

Kernvergleich: Schwimmende vs. zapfengelagerte Kugelhähne

• - Kugellagerung: Schwimmend – nur von den Sitzen getragen; Zapfengelagert – getragen von Schaft und unterer Zapfenwelle
• - Dichtungsprinzip: Schwimmend – Druck drückt die Kugel gegen den nachgelagerten Sitz; Zapfengelagert – federbelastete Sitze bewegen sich auf die feststehende Kugel zu.
• - Optimale Größe: Schwimmend: DN15–DN150; Zapfengelagert: DN50 und größer, bis zu großen Bohrungsgrößen
• - Druckanpassungsfähigkeit: Schwimmend: niedriger bis mittlerer Druck; Zapfengelagert: mittlerer bis hoher und extremer Druck
• - Betriebsdrehmoment: Schwimmend: Drehmoment steigt mit dem Druck; Zapfengelagert: niedriges und stabiles Drehmoment
• - Eignung für die Automatisierung: Schwimmend: bei mittlerem Druck möglich; Zapfengelagert: bevorzugt für automatisierte Hochdrucksysteme
• - Kostenniveau: Schwimmend: niedrigere Anschaffungskosten; Zapfengelagert: höhere Anschaffungskosten, niedrigere Wartungskosten über den gesamten Lebenszyklus

Auswahlhilfe: Wann sollte man sich für schwimmende Kugelventile entscheiden?

Wählen Sie schwimmende Kugelhähne, wenn Ihr Projekt die meisten der folgenden Bedingungen erfüllt:

• - Nenngröße ≤ DN150 (6 Zoll)
• - Der Betriebsdruck bleibt im niedrigen bis mittleren Druckbereich (Klasse 150–300).
• - Allgemeine Prozessmedien: Wasser, leichte Chemikalien, Druckluft
• - Manuelle Bedienung oder Automatisierung unter mäßigem Druck
• Das Projekt legt Wert auf wettbewerbsfähige Komponentenkosten bei gleichzeitig standardmäßigen Zuverlässigkeitsanforderungen.

Auswahlhilfe: Wann sollte man zapfengelagerte Kugelhähne wählen?

Für diese anspruchsvollen Einsatzszenarien sollten zapfengelagerte Kugelhähne spezifiziert werden:

• - Rohrleitungen mit großem Durchmesser ≥ DN200
• - Hochdruckbetrieb: Druckklassen 600, 900 und höher

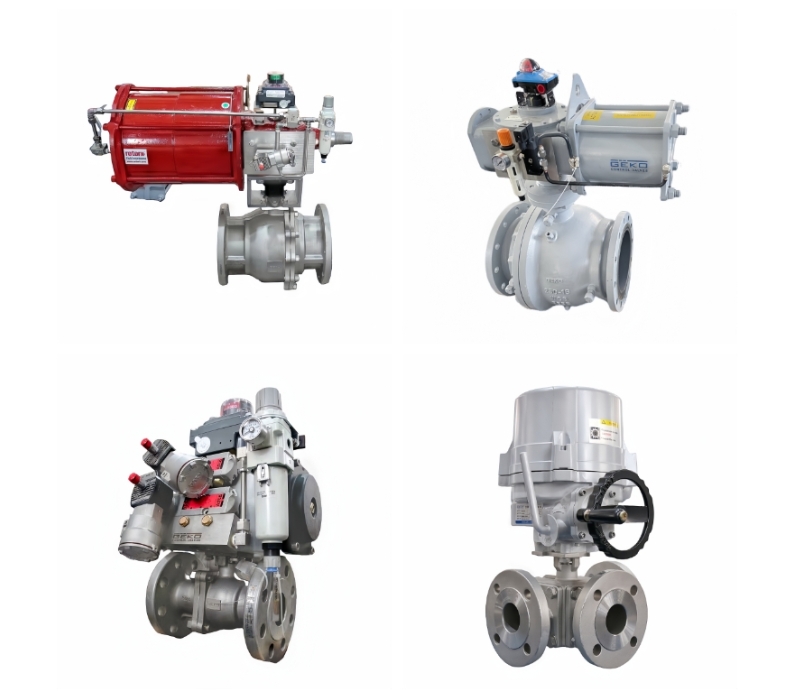

• - Pneumatisch oder elektrisch betätigte automatische Steuerungssysteme
• - Häufige Öffnungs- und Schließzyklen, kritische Sicherheitsisolierungsaufgaben
• - Öl- und Gastransport, Raffinerie, Kraftwerk und Schwerchemieprozesse
• - Wo hoher Druck kein übermäßiges Betriebsdrehmoment erzeugen oder Dichtungssitze beschädigen darf.

Häufige Auswahlfehler, die es zu vermeiden gilt

Viele Ausfälle im praktischen Einsatz entstehen durch eine falsche Abstimmung der Kugelhahnkonstruktion auf die tatsächlichen Betriebsbedingungen. Ein schwimmend gelagerter Kugelhahn, der für Hochdruckleitungen mit großem Durchmesser eingesetzt wird, erzeugt ein zu hohes Drehmoment, was zu einer Beschädigung des Ventilsitzes und Leckagegefahr führen kann. Obwohl zapfengelagerte Ventile technisch für Niederdruckleitungen mit kleinem Durchmesser geeignet sind, verursachen sie unnötige Zusatzkosten. Vor der endgültigen Auswahl des Ventiltyps sollten stets Größe, Druck, Betätigungsanforderungen und das Medium geprüft werden.

Abschluss

Es gibt keine allgemeingültige „bessere“ Bauart von schwimmend oder zapfengelagerten Kugelhähnen; die richtige Wahl hängt vollständig von Rohrleitungsgröße, Betriebsdruck, Betätigungsart, Medieneigenschaften und Projektbudget ab. Schwimmend gelagerte Kugelhähne bieten eine einfache und wirtschaftliche Lösung für kleine, mitteldruckbeaufschlagte industrielle Rohrleitungen. Zapfengelagerte Kugelhähne zeichnen sich durch ihre Leistungsfähigkeit in großen, hochdruckbeaufschlagten und kritischen automatisierten Prozesssystemen aus und bieten ein stabiles Drehmoment sowie eine lange Lebensdauer. GEKO Valve liefert sowohl schwimmend als auch zapfengelagerte Kugelhähne mit verschiedenen Druckklassen, Gehäusematerialien und Betätigungsoptionen, um den vielfältigen Anforderungen industrieller Projekte gerecht zu werden.
