Kugelhähne meistern: Ein umfassender Auswahlleitfaden

Kugelventile sind grundlegende Komponenten der Fluidsteuerung in modernen industriellen Rohrleitungssystemen. Sie zeichnen sich durch hervorragende Dichtleistung, schnelle Vierteldrehung, kompakte Bauweise und lange Lebensdauer aus. Von allgemeinen kommerziellen Rohrleitungen bis hin zu Anlagen für die Öl- und Gasindustrie, die Petrochemie und die Energieerzeugung gewährleisten industrielle Kugelventile zuverlässige Absperrung und Durchflussregelung für unzählige Prozessbedingungen. Die fachgerechte Auswahl von Kugelventilen ist entscheidend, um Leckagen in Rohrleitungen zu vermeiden, Druckverluste zu reduzieren, Anlagenblockaden zu verhindern und die langfristigen Wartungskosten zu minimieren. Dieser umfassende Leitfaden erläutert detailliert die Klassifizierung von Kugelventilen, ihre wichtigsten Leistungsmerkmale, branchenspezifische Anwendungen und maßgebliche Auswahlkriterien. So unterstützt er Ingenieure und Einkäufer bei der präzisen Auswahl des passenden Ventils für alle Einsatzszenarien.

1. Vollständige Klassifizierung von Industriekugelhähnen

Industrielle Kugelhähne werden nach Konstruktionsmechanismus, Bohrungsabmessung, Dichtungskonfiguration und Antriebsart klassifiziert. Jede Kategorie zeichnet sich durch einzigartige Leistungsvorteile und exklusive Einsatzbedingungen aus:

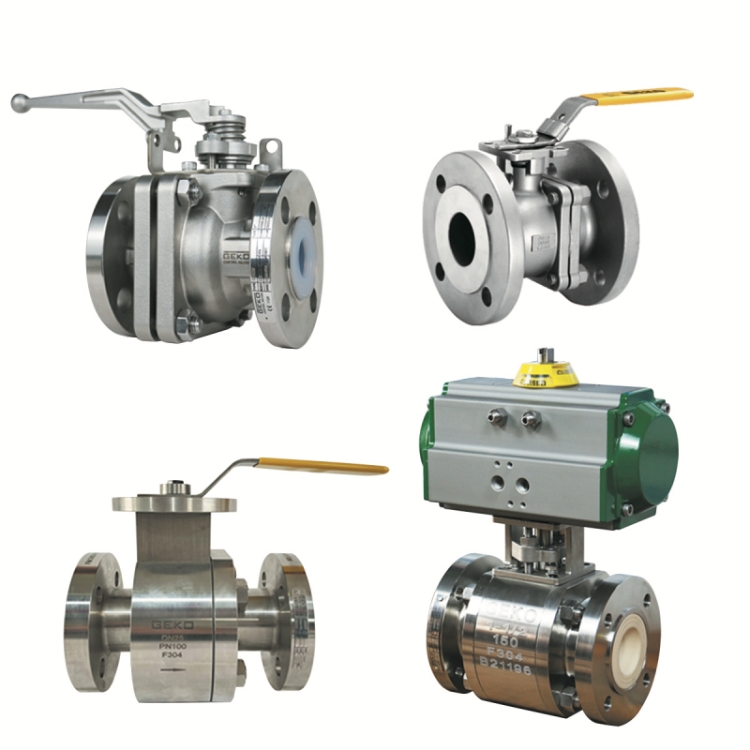

• 1.1 Strukturelle Klassifizierung: Schwimmend gelagerte vs. zapfengelagerte Kugelventile

Schwimmkugelventile zeichnen sich durch eine frei schwimmende Kugel, eine einfache und kompakte Bauweise sowie Kostenvorteile aus. Die Kugel bewegt sich unter mittlerem Druck leicht und presst fest gegen den nachgelagerten Dichtsitz, um eine absolut dichte Absperrung zu gewährleisten. Diese Bauweise ist ideal für konventionelle Rohrleitungen mit kleinem Durchmesser und niedrigem bis mittlerem Druck und findet breite Anwendung in der allgemeinen Absperrung und konventionellen Durchflussregelung in der Wasseraufbereitung, der Klimatechnik und in Systemen der Leichtchemie.

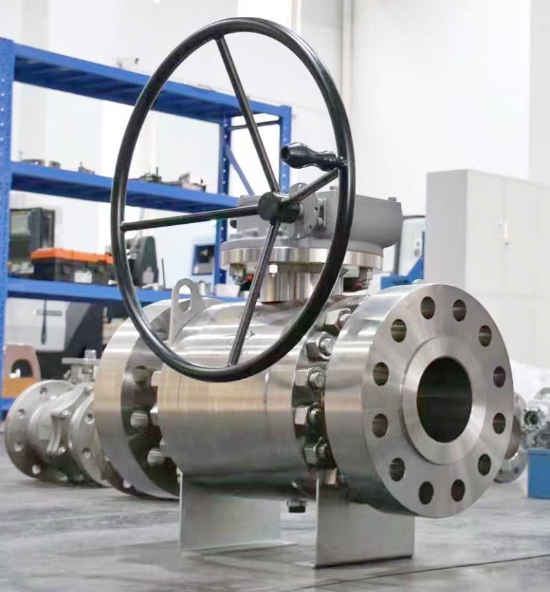

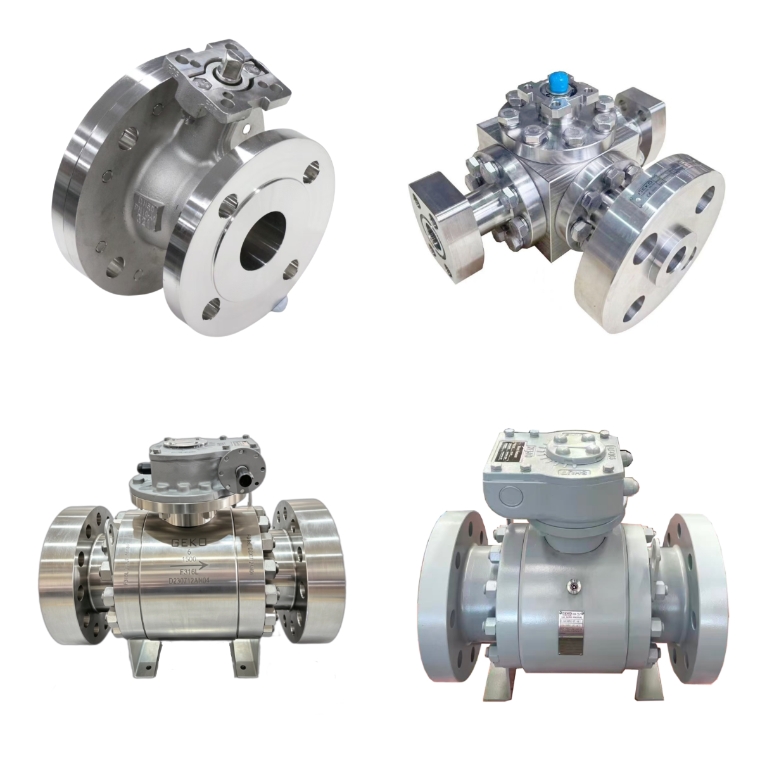

Kugelhähne mit Zapfenlagerung verfügen über eine doppelte, oben und unten feste Zapfenlagerung, die die Kugel sicher fixiert. Diese Konstruktion überträgt die mittlere Druckbelastung auf die Zapfenwelle anstatt auf den Dichtsitz, wodurch das Betätigungsdrehmoment und der Verschleiß des Dichtsitzes effektiv reduziert werden. Sie ist die bevorzugte Lösung für hochbelastbare Anwendungen in großdimensionierten, hochdruckbeaufschlagten und hochzyklischen Industriepipelines und findet breite Anwendung in der Öl- und Gasfernversorgung, der petrochemischen Raffinerie und in industriellen Prozessanlagen.

• 1.2 Bohrungsklassifizierung: Kugelhahn mit vollem Durchgang vs. Kugelhahn mit reduziertem Durchgang

Volldurchgangskugelventile sind mit einer geradlinigen Bohrung ausgestattet, die dem Innendurchmesser des Rohrs entspricht. Dadurch wird ein nahezu null Strömungswiderstand und ein minimaler Druckverlust erzielt. Sie eignen sich optimal für Molch- und Reinigungsarbeiten an Rohrleitungen und sind daher unverzichtbar für Fernleitungen mit hohem Durchfluss, Prozessleitungen und Systeme mit strengen Anforderungen an Energieeinsparung und geringe Verluste.

Kugelhähne mit reduziertem Durchgang zeichnen sich durch eine strömungsgünstige, verkleinerte Bohrung aus und sind dadurch leichter, kompakter und kostengünstiger in der Herstellung. Trotz des etwas kleineren Durchflussquerschnitts erfüllen sie die üblichen Anforderungen an Absperrung und Durchflussregelung. Sie sind die wirtschaftlichste Lösung für herkömmliche Industrieleitungen ohne Molchreinigung und ohne Anforderungen an extrem niedrigen Druckverlust.

• 1.3 Dichtungsklassifizierung: Metallisch dichtendes vs. weichdichtendes Kugelventil

Weichdichtende Kugelventile nutzen Hochleistungsdichtungsmaterialien aus PTFE und Polymerverbundwerkstoffen und erreichen absolute Dichtheit unter normalen Temperatur- und sauberen Medienbedingungen. Dank geringer Reibung und flexibler Schaltbarkeit eignen sie sich für Reinwasser, Druckluft, Erdgas und nicht abrasive chemische Medien und gewährleisten einen stabilen und zuverlässigen Betrieb im täglichen Gebrauch.

Metallisch dichtende Kugelventile verfügen über eine Hartmetallbeschichtung der Dichtflächen und zeichnen sich durch hervorragende Beständigkeit gegenüber hohen Temperaturen, hohem Druck und Abrieb aus. Sie eignen sich für anspruchsvolle Betriebsbedingungen wie hohe Temperaturwechsel, abrasive Schlämme und korrosive Medien und lösen so die Probleme von Alterung, Verformung und Ausfall weicher Dichtungen in rauen Industrieumgebungen.

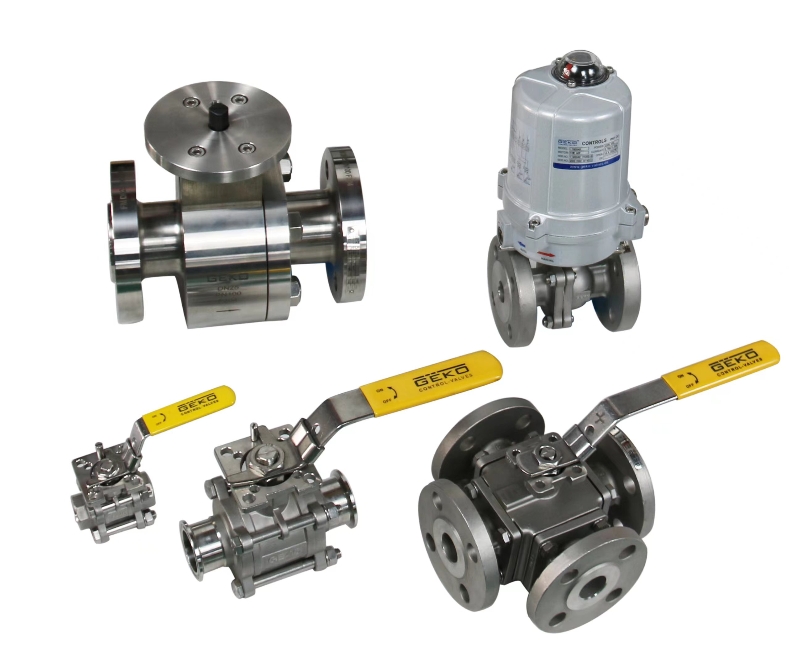

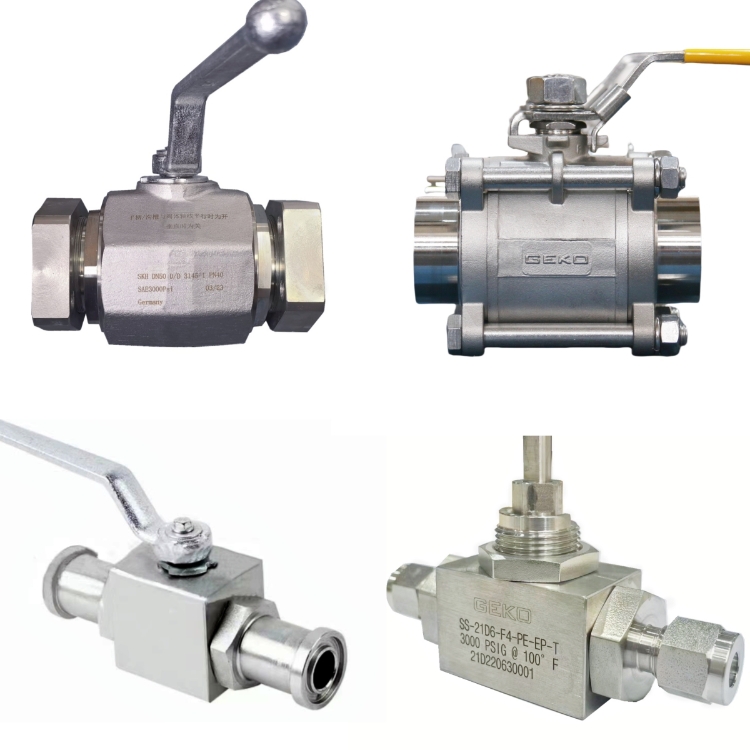

• 1.4 Antriebsklassifizierung: Manuell vs. betätigtes Kugelventil

Manuelle Kugelhähne sind mit Griffen oder Getriebeantrieben ausgestattet und eignen sich für den seltenen manuellen Betrieb. Sie zeichnen sich durch geringe Kosten und einfachen Wartungsaufwand aus. In modernen automatisierten Industrieanlagen sind pneumatisch und elektrisch betätigte Kugelhähne gängige Konfigurationen. Pneumatische Kugelhähne bieten schnelle Schaltzeiten und einen ausgezeichneten Explosionsschutz und eignen sich daher für explosionsgefährdete Bereiche. Elektrische Kugelhähne ermöglichen eine präzise Durchflussregelung und Fernsignalanbindung und sind somit optimal auf SPS-, SCADA- und intelligente Rohrleitungssteuerungssysteme abgestimmt.

2. Kernleistungsparameter für die professionelle Auswahl

Die präzise Auswahl von Kugelhähnen erfordert eine Überprüfung standardisierter Parameter und weniger eine einfache Größenanpassung. Zu den Kernparametern, die die Eignung des Ventils bestimmen, gehören:

- Durchflusskapazität (Cv-Wert): Die professionelle Cv-Berechnung für Kugelventile stellt sicher, dass die Durchflusskapazität des Ventils dem Systemdurchflussbedarf entspricht, wodurch Durchflussengpässe und übermäßiger Druckverlust in der Rohrleitung vermieden werden.

- Druck- und Temperaturkennzeichnung: Die Ventildruckklasse und die Temperaturbeständigkeitsklasse müssen dem maximalen Betriebsdruck und der extremen Medientemperatur entsprechen, um Dichtungsausfälle und Ventilverformungen zu vermeiden.

- Drehmomentanpassung des Stellantriebs: Das Drehmoment des Kugelhahn-Stellantriebs wird wissenschaftlich auf Basis der tatsächlichen Druckdifferenz berechnet, um eine ausreichende Schaltleistung zu gewährleisten und ein Blockieren oder unvollständiges Öffnen/Schließen des Ventils zu vermeiden.

- Mittlere Kompatibilität: Auswahl der Dichtungs- und Gehäusematerialien entsprechend der mittleren Korrosions-, Abrieb- und Viskositätseigenschaften, um einen langfristig stabilen Betrieb zu gewährleisten.

3. Branchenspezifische Anwendungszuordnungsregeln

Verschiedene Branchen weisen unterschiedliche Prozessmerkmale auf, die gezielte Konfigurationsschemata für Kugelventile erfordern:

- Wasseraufbereitungs- und HLK-Systeme: Einsatz von weichdichtenden Schwimmkugelventilen und Kugelventilen mit reduziertem Durchgang, Ausgleich der Kosten, Dichtungsstabilität und geringer Wartungsaufwand.

- Öl- und Gastransport: Bei der Wartung von Rohrleitungen mit hohem Durchfluss, geringen Verlusten und Molchverfahren sollten Kugelhähne mit vollem Durchgang und Zapfenlagerung bevorzugt werden.

- Petrochemische und chemische Industrie: Einsatz von metalldichtenden Kugelhähnen und korrosionsbeständigen Kugelhähnen für Hochtemperatur-, korrosive und abrasive Prozessmedien.

- Thermische Energieerzeugung & Metallurgie: Einsatz von hochtemperaturbeständigen und verschleißfesten Metallkugelventilen zur Anpassung an Dampf, Hochtemperatur-Rauchgase und Schlackenmedien.

- Intelligente Fertigungsindustrie: Einsatz von pneumatisch und elektrisch betätigten Kugelhähnen zur Realisierung von automatischer Steuerung, Fernüberwachung und intelligentem Rohrleitungsmanagement.

4. Erweiterte Auswahltipps zur Vermeidung operationeller Risiken

Um die Auswahl von Kugelventilen wirklich zu beherrschen, ist es notwendig, gängige Missverständnisse zu vermeiden und eine standardisierte Auswahllogik zu entwickeln:

- Wählen Sie Ventile niemals nur anhand der Nennrohrgröße aus; überprüfen Sie immer den Cv-Durchflusskoeffizienten, um eine unzureichende Durchflusskapazität und einen übermäßigen Druckabfall bei industriellen Kugelventilen zu vermeiden.

- Unterscheidung der Anwendungsbereiche von schwimmenden und zapfengelagerten Konstruktionen: schwimmende Kugelventile für kleine Niederdruckleitungen, zapfengelagerte Kugelventile für große Hochdruck-Schwerlastsysteme.

- Streng getrennte Szenarien für weiche und metallische Dichtungen: weiche Dichtungen für saubere Medien bei normaler Temperatur, metallische Dichtungen für Medien mit hoher Temperatur, abrasive und stark korrosive Medien.

- Es muss ein ausreichender Sicherheitsspielraum für das Aktuatordrehmoment unter hohen Druckdifferenzbedingungen vorgesehen werden, um das Risiko von Schaltausfällen zu eliminieren.

- Wählen Sie Volldurchlassventile für Rohrleitungen, die einer Molchung unterzogen werden müssen, um eine reibungslose spätere Wartung zu gewährleisten.

5. GEKO Valve Professionelle Kugelventillösungen

Als professioneller Hersteller von Industriearmaturen bietet GEKO Valve ein umfassendes Sortiment an Hochleistungskugelhähnen, darunter schwimmend gelagerte, zapfengelagerte, Kugelhähne mit vollem und reduziertem Durchgang, metalldichtende Kugelhähne sowie kundenspezifische, angetriebene Kugelhahnsysteme. Wir bieten umfassende professionelle Dienstleistungen, einschließlich der Berechnung des Cv-Werts von Kugelhähnen und der Überprüfung des Antriebsdrehmoments. So minimieren wir effektiv den Systemdruckverlust und gewährleisten einen stabilen und effizienten Betrieb der Ventile auch unter komplexen industriellen Betriebsbedingungen. Alle Produkte entsprechen internationalen Industriestandards und eignen sich dank ihrer hohen Qualität, geringen Ausfallrate und langen Lebensdauer für industrielle Rohrleitungsprojekte weltweit.
