Einführung in die Regelventilphysik: Das Zusammenspiel von Druck, Strömungsgeschwindigkeit und Energiedissipation

In der Prozessindustrie sprechen wir üblicherweise von Ventilöffnung, Durchflussrate und Druckdifferenz. Betrachtet man ein Regelventil jedoch aus strömungsmechanischer Sicht, wird schnell deutlich, dass es weit mehr ist als ein einfaches mechanisches Bauteil zur Durchflussregulierung.

Ein Regelventil ist im Grunde eine präzise Energieumwandlungsmaschine.

Warum erzeugt ein hoher Druckabfall ohrenbetäubenden Lärm?

Warum kann ein scheinbar massiver Metallventilstopfen durch Kavitation von Wasser „aufgefressen“ werden?

Die Antworten liegen im ständigen Wettbewerb zwischen Druck (potenzielle Energie) Und Strömungsgeschwindigkeit (kinetische Energie).

Bei GEKO ist das Verständnis dieses Gleichgewichts von grundlegender Bedeutung für die Entwicklung zuverlässiger und effizienter Regelventile für anspruchsvolle industrielle Anwendungen.

01 Neudefinition des Regelventils: Ein „Energieumwandler“

Fragt man einen Bediener nach der Funktion eines Regelventils, ist die Antwort einfach:

„Es steuert den Fluss.“

Fragt man einen Strömungsmechaniker, ändert sich die Antwort:

„Ein Regelventil ist ein variables Widerstandselement, das einen Druckverlust verursacht.“

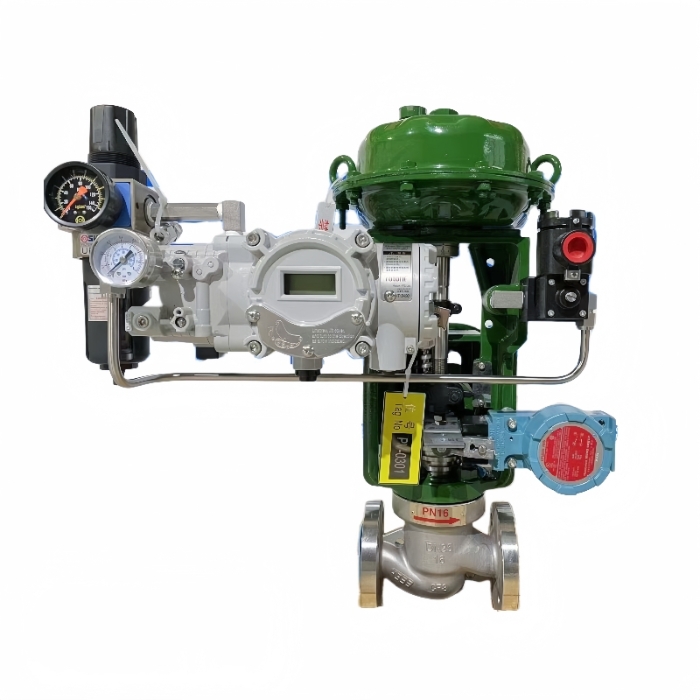

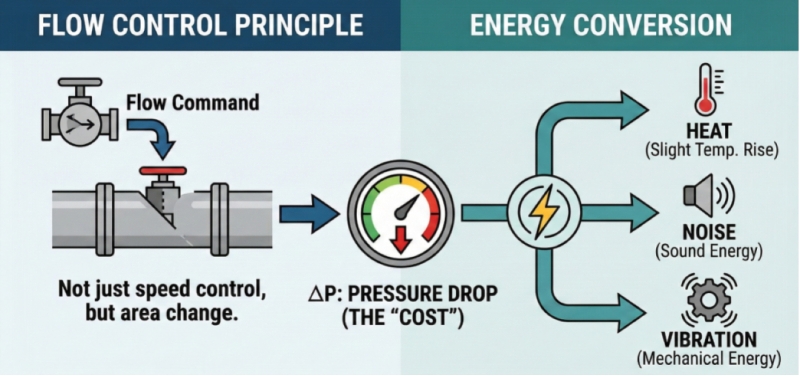

Die eigentliche Funktion eines Regelventils besteht nicht darin, direkt die Durchflussgeschwindigkeit des Fluids zu steuern, sondern darin, die Durchflussfläche zu verändern, wodurch das Fluid gezwungen wird, einen Teil seiner Energie (Druck) zu verbrauchen und dadurch seinen Strömungszustand zu ändern.

Im Bereich der Durchflussregelung gibt es nichts umsonst.

Um den Durchfluss zu regulieren, muss man mit einem Druckabfall (ΔP) bezahlen.

Wohin geht also die Energie?

Der größte Teil des Druckverlusts verschwindet nicht. Stattdessen wird er umgewandelt in:

Hitze (ein leichter Temperaturanstieg), Schall (Lärm), Mechanische Schwingungen.

Dieser Vorgang wird als Energiedissipation bezeichnet und definiert die tatsächliche Funktionsweise eines Regelventils.

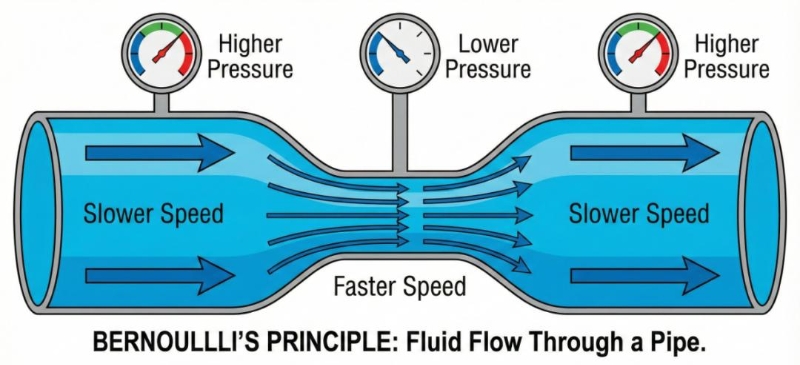

02 Bernoulli-Gleichung: Die Wippe zwischen Druck und Geschwindigkeit

Wenn eine Flüssigkeit durch ein Ventil fließt, muss sie dem Energieerhaltungssatz gehorchen.

Für inkompressible Flüssigkeiten Bei Wasser beispielsweise wird diese Beziehung durch Folgendes beschrieben: Bernoulli-Gleichung.

Es gibt zwei Hauptakteure:

- Statischer Druck (P) – die potenzielle Energie des Fluids

- Dynamischer Druck – die mit der Flüssigkeitsbewegung (Geschwindigkeit) verbundene Energie

Bernoulli-Gleichung:

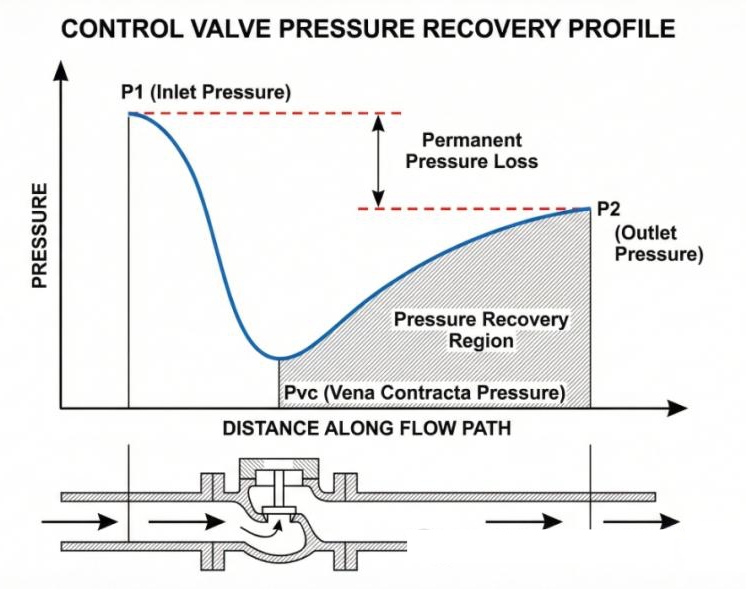

Legende: Querschnittsansicht von Druck/Geschwindigkeit im Inneren des Ventils:

(Illustration: Wenn eine Flüssigkeit durch eine enge Stelle strömt, steigt ihre Geschwindigkeit sprunghaft an und der Druck sinkt sprunghaft ab.)

Physikalische Prozesse erklärt

• Beschleunigung durch Einschränkung

Wenn Flüssigkeit durch den schmalen Spalt zwischen Ventilkegel und Ventilsitz gepresst wird, muss ihre Geschwindigkeit sprunghaft ansteigen, um hindurchzuströmen.

• Plötzlicher Druckabfall

Gemäß dem Bernoulli-Prinzip muss der Druck abnehmen, wenn die Geschwindigkeit zunimmt.

Das ist wie bei einer Achterbahn: Die kinetische Energie steigt, während die potenzielle Energie sinkt.

Dieser Zusammenhang zwischen Druck und Geschwindigkeit ist der Kern der Fluiddynamik von Regelventilen.

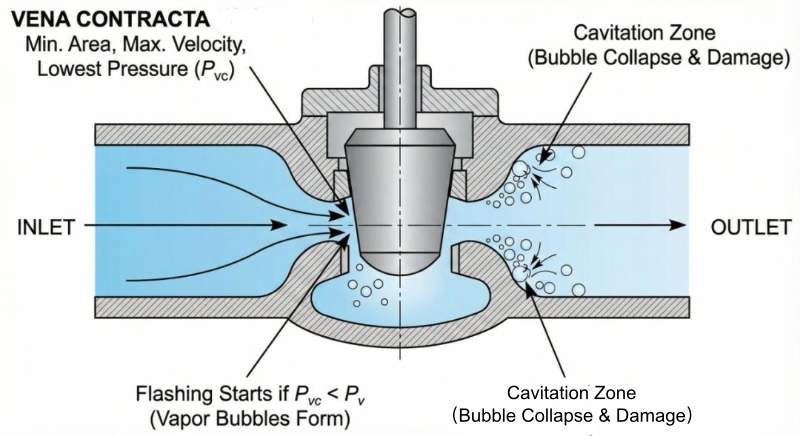

03 Vena Contracta: Das gefährliche Auge des Sturms

Eines der wichtigsten Konzepte in der Regelventilphysik ist die Vena contracta.

Die Vena contracta ist nicht die physische Ventilöffnung.

Es befindet sich in unmittelbarer Nähe des Ventilsitzes, wo:

Die Strömungsfläche ist am kleinsten, die Strömungsgeschwindigkeit am höchsten und der Druck am niedrigsten.

Warum ist das so wichtig?

Denn die meisten schwerwiegenden Ventilausfälle haben ihren Ursprung hier.

• Wenn der Druck in der Vena contracta (PVCSinkt der Dampfdruck der Flüssigkeit unter ihren Sättigungsdampfdruck, siedet die Flüssigkeit sofort und bildet Dampfblasen – das ist blinkend.
• Wenn der Druck später wieder ansteigt, kollabieren diese Blasen heftig, was dazu führt, dass Kavitationwas die Ventilinnenteile schwer beschädigen kann.

04 Druckrückgewinnung: Ein zweischneidiges Schwert in der Ventilkonstruktion

Nachdem die Flüssigkeit die Vena contracta passiert hat, erweitert sich der Strömungsweg. Die Geschwindigkeit nimmt ab und der Druck beginnt wieder anzusteigen. Dieses Phänomen wird als … bezeichnet. Druckwiederherstellung.

Zur Beschreibung dieses Verhaltens wird ein wichtiger dimensionsloser Parameter verwendet:

Druckrückgewinnungsfaktor (FL).

Formel für den Druckrückgewinnungskoeffizienten:

Der FL-Wert gibt an, wie effektiv ein Ventil kinetische Energie wieder in Druck umwandelt.

Zwei Ventiltypen, zwei völlig unterschiedliche Ergebnisse

1. Hochleistungsventile (Kugelhähne, Absperrklappen) - Niedriger FL-Wert

Gleichmäßiger Strömungsweg, wie eine Rennstrecke. Der Druck sinkt stark ab und erholt sich dann kräftig.

Vorteile

Hohe Durchflusskapazität

Nachteile

Extrem niedriger PVC-Gehalt, sehr hohes Kavitationsrisiko.

2. Ventile mit geringer Rückgewinnung (Kugelventile) - Hoher FL-Wert (nahe 0,9)

Verschlungener Strömungsweg, starke Turbulenzen

Vorteile

Geringeres Kavitationsrisiko (PVC-Druck sinkt nicht zu stark ab)

Nachteile

Größerer dauerhafter Druckverlust

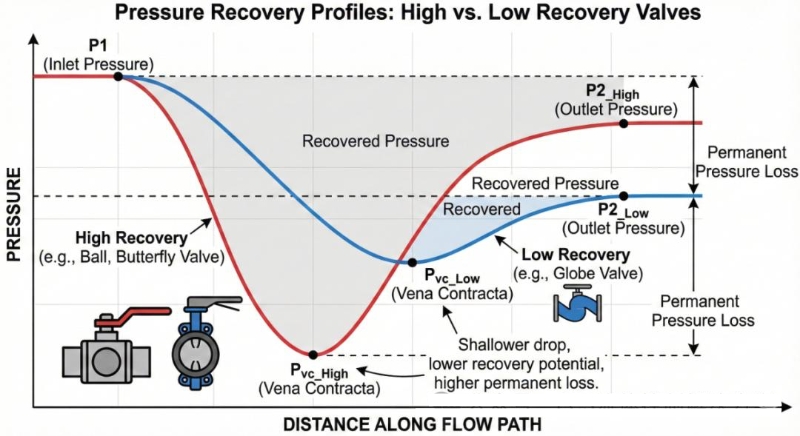

(Abbildung: Das Hochleistungsventil ist ein Kugel-/Absperrventil, und die Druckkurve fällt steiler ab; das Niedrigleistungsventil ist ein Absperrventil, und die Druckkurve verläuft flacher.)

Bei GEKO wird bei der Ventilauswahl stets das Druckrückgewinnungsverhalten berücksichtigt, nicht nur die Durchflusskapazität.

05 Praktische Lektionen für Ingenieure

Das Verständnis dieser physikalischen Prinzipien ist bei der Auswahl und dem Betrieb von Ventilen von großem Wert.

Lassen Sie sich nicht von „Vollständig geöffnet“ täuschen.

Auch wenn die Strömungsgeschwindigkeit bei maximaler Öffnung gering erscheint, kann sie bei kleinen Öffnungen in der Vena contracta extreme Werte erreichen:

Flüssigkeiten können Hochgeschwindigkeitsstrahlen bilden.

Gase können sich der Schallgeschwindigkeit annähern.

Lärm ist Energie

Laute Ventilgeräusche sind nicht nur lästig, sondern auch verschwendete mechanische Energie.

Je lauter der Lärm, desto intensiver die interne Energieabgabe und desto größer das Schadenspotenzial für die Geräte.

- Fehler vorhersagen, bevor sie eintreten

Kennt man den Vordruck (P1), den Nachdruck (P2) und den FL-Faktor des Ventils, kann man Pvc abschätzen.

Kontaktieren Sie uns jetzt für weitere Informationen zum Regelventil: info@geko-union.com

Ist der PVC-Druck niedriger als der Dampfdruck der Flüssigkeit, darf ein Standardventil nicht mehr verwendet werden. Andernfalls kann es innerhalb weniger Wochen vorkommen, dass der Ventilstopfen durch Kavitation Löcher aufweist.
