Neue Lieferung – GEKO API 6D Zapfenkugelhähne

GEKO Valves hat erfolgreich eine Reihe von API 6D Zapfengelagerte Kugel- und RückschlagventileFür Hochdruck-Rohrleitungen und Prozessanwendungen. Diese Lieferung umfasst verschiedene Ventilgrößen und -konfigurationen, die alle nach strengen internationalen Standards entwickelt und gefertigt wurden und somit Folgendes gewährleisten: Zuverlässigkeit, Sicherheit und Langzeitleistungin kritischen Dienstleistungen.

Dieser Artikel fasst Folgendes zusammen: wichtigste technische Merkmale, Materialien und Normender gelieferten Ventile, wodurch eine klare Referenz für Ingenieure, EPC-Auftragnehmer und Endbenutzer bereitgestellt wird.

API 6D Zapfengelagerte Kugelhähne (Klasse 600)

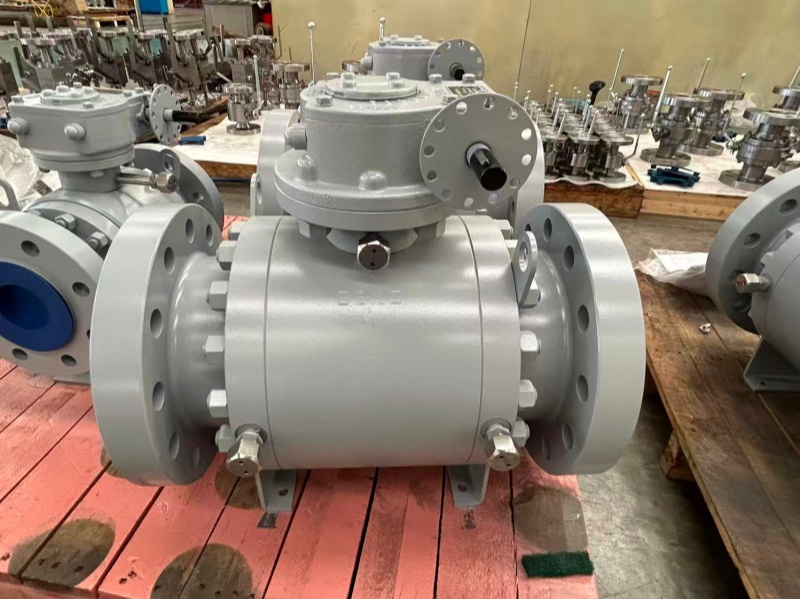

4"-Kugelhahn mit Zapfenlagerung – Voller Durchgang, Klasse 600

Der 4-Zoll-API-6D-Kugelhahn mit Zapfenlagerungist für Hochdruck-Isolieraufgaben in Öl- und Gastransportleitungen ausgelegt.

Wichtigste technische Merkmale:

Größe: 4”

Langeweile: Volle Kraft

Design: Zapfengelagertes Kugelventil

Konstruktion: Drei-/Zweiteilige Seiteneinstieg

Technologie:

Doppelblock und Blutung (DBB)

Einzelkugel mit doppelter Isolierung / Doppelsitzen

Internes Rückschlagventil für Dichtungssystem

Sekundäre Dichtmittelinjektionan Vorbau- und Sattelstopfen

Entlüftungs- und Abflussanschlüssegemäß API 6D

Brandschutzkonstruktionin Übereinstimmung mit API 6FA / API 607

Antistatisches GerätUnd Ausblassicherer Ventilschaft

Betrieb: Getriebe mit Verriegelungsvorrichtung

Standards & Bewertungen:

Designstandard: API 6D

Druckklasse: ASME Klasse 600

Endverbindungen: Flansch RF – ASME B16.5

Von Angesicht zu Angesicht: API 6D

Materialien:

Körper: ASTM A105N

Ball: Duplex-Edelstahl ASTM A182 F51

Schaft / Zapfen: Duplex F51

Sitz: Hartauftragung aus Wolframkarbid

Frühling: Inconel X750

Drüsenpackung: Graphit

O-Ringe: Viton

Verschraubung: ASTM A193 B7 / A194 2H

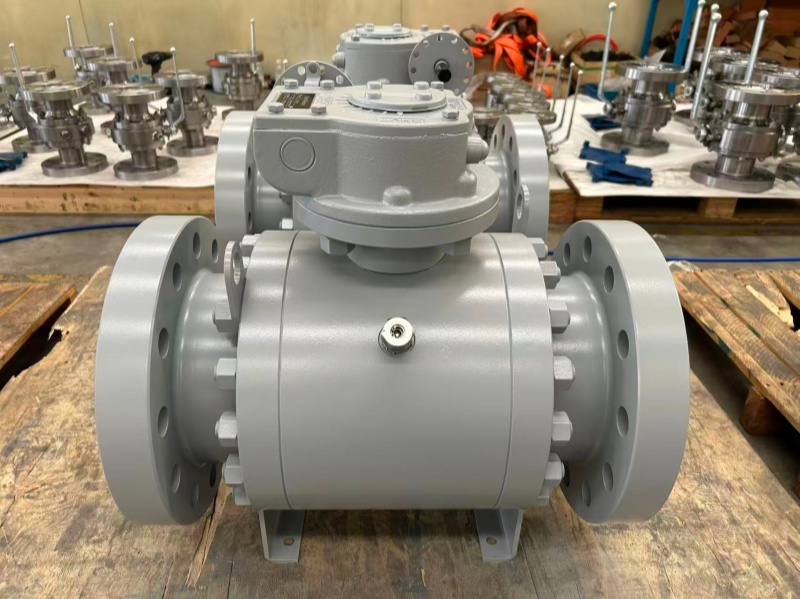

6-Zoll-Kugelhahn mit Zapfenlagerung – Voller Durchgang, Klasse 600

Der 6-Zoll-API-6D-Kugelhahn mit ZapfenlagerungEs folgt der gleichen hohen Integritätsphilosophie und eignet sich für Rohrleitungsanwendungen mit großem Durchmesser.

Hauptspezifikationen:

Größe: 6”

Druckfestigkeit: 600 Pfund

Langeweile: Volle Kraft

Endverbindungen: RF x RF, ASME B16.5

Konstruktion: Drei-/Zweiteilige Seiteneinstieg

DBB mit Einzelball (Doppelsitze)

Internes Rückschlagventil

Sekundäres Dichtungsmittel-Injektionssystem

Entlüftungs- und Abflussanschlüsse

Feuersicher: API 6FA / API 607

Antistatischer und ausblassicherer Schaft

Betrieb: Getriebe mit Verriegelungsvorrichtung

Materialien:

Körper: ASTM A105N

Ball: Duplex ASTM A182 F51

Schaft / Zapfen: Duplex F51

Sitz: Hartauftragung aus Wolframkarbid

Frühling: Inconel X750

Verpackung: Graphit

O-Ringe: Viton

Verschraubung: ASTM A193 B7 / A194 2H

1-Zoll-Hochdruckkugelhahn – 800 lb

GEKO lieferte auch ein 1-Zoll-Hochdruckkugelventil, konzipiert für kompakte Installationen, die eine hohe Dichtigkeit erfordern.

Technische Highlights:

Größe: 1”

Druckfestigkeit: 800 Pfund

Langeweile: Volle Kraft

Verbindung: Lange Brustwarze, SW x FNPT

Körpermaterial: Kohlenstoffstahl

Trimmen: Duplex-Edelstahl

Siegel: Viton A

Positionen für Stopfen, Entlüftung und Abflussgemäß API 6D

Austauschbare Sitze

Sitz- und Ventilschaftdichtungs-Injektionssystem
(gegebenenfalls mit internem Rückschlagventil)

Feuersicher: API 6FA / API 607

Antistatische Vorrichtung & Ausblassicherung

Verschraubung: ASTM A193 B7

Bereit für Einbau einer Verriegelungsvorrichtung

API 594 Wafer-Rückschlagventil mit Anschlussösen – Klasse 600

Neben Kugelhähnen lieferte GEKO auch API 594 Wafer-Rückschlagventile mit Anschlussösenfür zuverlässigen Rückflussschutz.

Spezifikationen:

Typ: Wafer-Rückschlagventil

Druckfestigkeit: ASME Klasse 600

Installation: Zwischen erhöhten Flanschen

Designstandard: API 594

Materialien:

Körper: ASTM A216 WCB

Teller: Duplex ASTM A182 F51

Trimmen: Duplex ASTM A182 F51

Sitz: Metall-auf-Metall

Stifte / Halterungen: Duplex F51

Frühling: Inconel X750
