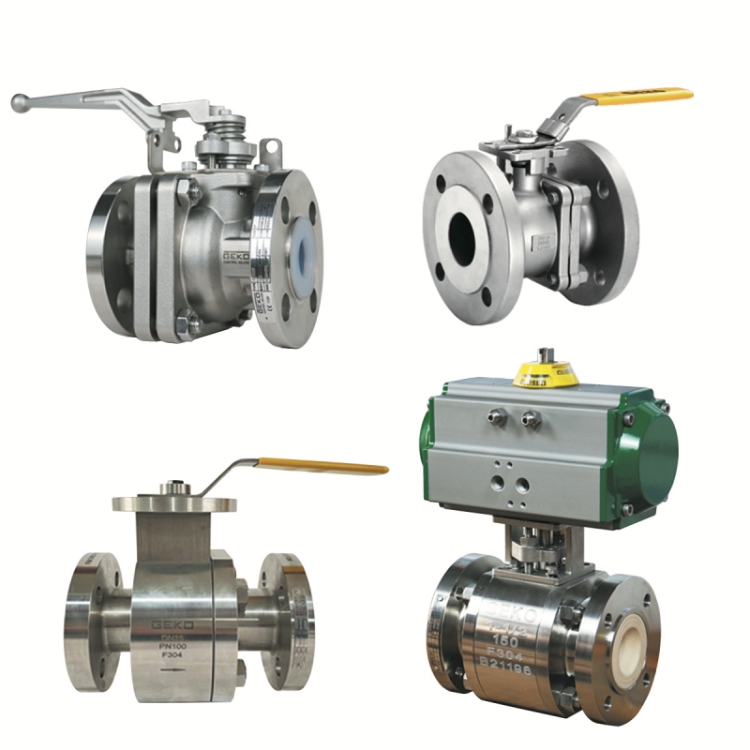

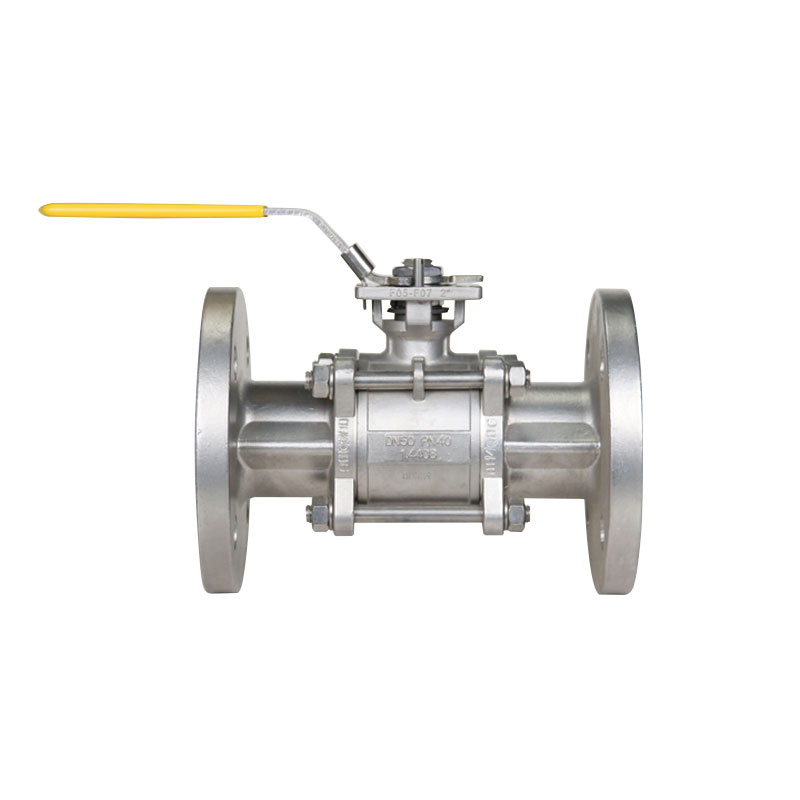

Wie man die Spezifikationen von Kugelhähnen mit den Durchflussanforderungen in Einklang bringtDie Durchflusskapazität ist einer der wichtigsten Parameter für den stabilen Betrieb eines Kugelhahns in einem Rohrleitungssystem. Eine unpassende Spezifikation führt zu übermäßigem Druckverlust, unzureichendem Durchfluss, Pumpenüberlastung, Energieverschwendung, Verstopfungen durch Ablagerungen und sogar zu Vibrationen und Sicherheitsrisiken im System. Viele Einkäufer prüfen lediglich den Nenndurchmesser DN/NPS und die Druckklasse, vernachlässigen aber die Innenbohrungsgeometrie, die Kugelkernstruktur, das Dichtungsspiel, den Durchflusskoeffizienten Cv und die Viskosität des Mediums. Dies führt nach der Installation zu Fehlanpassungen des Ventils.Dieser Leitfaden erklärt systematisch, wie sich die technischen Parameter der Kugelventile auf die Durchflussleistung auswirken, klärt Fachbegriffe und bietet Schritt-für-Schritt-Regeln zur Auswahl der richtigen Ventilkonstruktion, Bohrungsart, Gehäusegröße und Innenausstattung entsprechend den tatsächlichen Durchflussanforderungen für Flüssigkeiten, Gase, Dampf, Suspensionen und kryogene Medien.1. Kernterminologie: Wichtige Prozessparameter und BranchenbezeichnungenVor der Spezifikationsanpassung ist es notwendig, die in der globalen Ventil- und Strömungsmechanikindustrie üblicherweise verwendeten Fachbegriffe zu vereinheitlichen:CV-WertDurchflusskoeffizient, auch Ventildurchflusskapazität genannt, ist der direkteste Index zur Messung der Durchflussfähigkeit von Flüssigkeiten.Druckabfall: Druckverlust, Differenzdruckverlust über das vollständig geöffnete VentilVoller Port / Volle BohrungKugelventil mit gleichem Bohrungsdurchmesser, durchgehendem Bohrungsdurchmesser und vollem DurchflussReduzierter Kanal / Reduzierte BohrungKugelventil mit verengter Bohrung, verengter Öffnung, Kugelventil mit teilweiser BohrungStrömungsturbulenzenWirbelstromverluste, verursacht durch plötzliche Verengung des inneren KanalsKavitationVerdampfung und Blasenkollaps im Ventil unter hohem Differenzdruck bei Flüssigkeitsanwendungen2. Wie die Bohrungsart die grundlegende Durchflusskapazität bestimmtDie innere Öffnung der Kugel ist der größte Faktor, der den Cv-Wert und den Druckabfall beeinflusst, wie wir im vorherigen Vergleichsartikel ausführlich erläutert haben:2.1 Kugelhahn mit vollem Durchgang für hohe DurchflussmengenDer Innendurchmesser des Kugelkanals stimmt vollständig mit dem Innendurchmesser der Rohrleitung überein, wodurch ein gerader, ungehinderter Strömungsweg entsteht.Höchster Cv-Wert bei gleicher Nenngröße, minimaler DruckverlustKein Totraum bei mittleren Ablagerungen, geeignet für hohe Durchflussmengen, viskose Flüssigkeiten, Suspensionen, Rohöl und kryogene LNG-FluideFührt Molchreinigungsarbeiten an Rohrleitungen durch, die für Fernleitungen obligatorisch sind.Anwendbare Ausführung: Kugelhahn mit vollem Durchgang und Zapfenlagerung für großdimensionierte Hochdruck-Prozessleitungen2.2 Kugelhahn mit reduziertem Bohrungsdurchmesser (reduzierter Durchgang) für Abzweigleitungen mit geringem DurchflussDie Kugeldüse ist 1–2 Größen kleiner als der Nenndurchmesser des Rohrs, wodurch ein verengter Strömungskanal entsteht.Niedrigerer Cv-Wert, deutliche Turbulenzen und Druckabfall beim FlüssigkeitstransportEin kleinerer Kugelkern reduziert das Betriebsdrehmoment und ist für kleinere pneumatische oder elektrische Aktuatoren geeignet.Wirtschaftlich für Instrumentenluft, Probenahmekreisläufe, HLK-Wasser und zusätzliche Niedrigdurchfluss-AbsperrpunkteNicht zulässig für Medien, die zur Kristallisation, Ablagerung und Verstopfung durch Feststoffpartikel neigen.3. Die Struktur des Ventilkörpers beeinflusst den Strömungswiderstand3.1 Schwimmendes Kugelventil vs. Zapfengelagertes KugelventilBei gleicher Bohrungsgröße weisen zapfengelagerte Kugelventile eine obere und untere Wellenpositionierung auf, die eine geringere Dichtungsreibung, eine gleichmäßigere Strömungsführung und einen etwas höheren effektiven Cv-Wert ermöglicht. Sie eignen sich besonders für große Durchmesser, hohe Durchflussmengen und hohe Drücke. Schwimmende Kugelventile werden hauptsächlich im Bereich kleiner Bohrungsgrößen (DN15–DN100) eingesetzt und bieten eine akzeptable Durchflussleistung für niedrige und mittlere Durchflussanforderungen.3.2 Einteilige / Zweiteilige / Dreiteilige KörperstrukturZweiteiliges Kugelventil: Glatter Übergang im Innenguss, Standard-Durchflusswiderstand für die meisten industriellen Durchflussszenarien.Dreiteiliges Kugelventil: Zweiteiliges Gehäuse mit mehr internen Montagespalten, etwas höherer Durchflussverlust, hauptsächlich aufgrund einfacherer Wartung und weniger zur Durchflussoptimierung ausgewählt.Einteilig geschmiedetes Kugelventil: Kompakter Innenraum, nur für kleine Durchflussmessschläuche geeignet4. Dichtungsmaterial und Verkleidungsdesign beeinflussen die effektive DurchflussflächeUnterschiedliche Sitzdicken und Dichtungsüberstände nehmen einen Teil des Strömungskanals ein und verändern die tatsächliche Durchflusskapazität:PTFE/RPTFE-Kugelventil mit weicher DichtungDer dünne, ringförmige Ventilsitz benötigt wenig Innenraum, bietet eine maximale effektive Durchflussfläche und einen hohen Cv-Wert und ist ideal für Systeme mit hohem Durchfluss von sauberen Flüssigkeiten und Gasen.PEEK-verstärkter Sitzkugelventil: Dickere, verschleißfeste Dichtung reduziert die Teilkanalgröße, verringert den Durchflusskoeffizienten leicht und eignet sich für abrasive, korrosive Medien mit mäßigem DurchflussbedarfSTL-Kugelventil mit Hartauftragung aus MetallsitzDie zusätzliche Schweißschicht erhöht die Kugeloberflächendicke, verringert die Strömungsdämpfung und eignet sich für Hochtemperaturdampf und abrasive Hochdruckflüssigkeiten, bei denen die Durchflussrate weniger wichtig ist als die Haltbarkeit.5. Mittlere Eigenschaften erfordern gezielte Spezifikationsanpassung5.1 Flüssige Medien (Wasser, chemische Lösungsmittel, Öl)- Wasserzirkulation mit hohem Durchfluss, Kühlsystem: Kugelhahn mit Flanschanschluss und großem Durchgang zur Reduzierung des Energieverbrauchs der Pumpe - Hochviskoses Rohöl, Sirup, Schlamm: Kugelhahn mit Zapfenanschluss und großem Durchgang zur Vermeidung von Durchflussblockaden - Chemikaliendosierung mit niedrigem Durchfluss: Kugelhahn mit Gewinde und reduziertem Durchgang für kleine Abmessungen5.2 Gas und Druckluft- Hauptverteiler für Druckluft: Großvolumige Ausführung zur Reduzierung des Druckverlusts bei Ferntransporten von Gas - Abzweigstellen für Instrumentengas: Kompakte Kugelhähne mit reduziertem Durchmesser zur Kostenkontrolle5.3 Dampf und HochtemperaturflüssigkeitenGesättigter und überhitzter Dampf führt zu einer großen Volumenausdehnung; der Durchfluss-Cv-Wert muss bei hohen Temperaturen berechnet werden. Um eine Verformung der Dichtung und eine Durchflussverengung durch thermische Ausdehnung zu vermeiden, ist ein Kugelhahn mit vollem Durchgang und Metalldichtung vorzuziehen.5.4 Kryogene Medien (LNG, flüssiger Stickstoff)Bei verflüssigten Gasen niedriger Temperatur gelten strenge Anforderungen an die Strömungsstabilität; nur Kugelhähne mit festem Zapfen und vollem Durchgang sind zulässig, um den Einfluss der Zweiphasenströmung und Schäden durch Kavitation zu vermeiden.6. Schrittweiser Standard-Abgleich-WorkflowBerechnen Sie den erforderlichen maximalen Durchfluss und den zulässigen maximalen Druckabfall des Kreislaufs.Ermitteln Sie den minimalen Cv-Wert, den das Ventil erreichen muss, und wählen Sie entsprechend den vollen oder reduzierten Durchgang.Bestätigen Sie Mediumart, Viskosität, Temperatur und Partikelgehalt für das Schlosskörpermaterial und die DichtungskonfigurationWählen Sie die schwimmende oder die Zapfenlagerung anhand der Nenngröße und der Druckklasse.Die Endverbindungen (Flansch, BW, SW, Gewinde) und der Aktuatortyp sind gemäß der Anordnung vor Ort auszuwählen.Prüfen Sie das Kavitationsrisiko bei Flüssigkeiten mit hohem Differenzdruck und fügen Sie gegebenenfalls Antikavitationsvorrichtungen hinzu.7. Häufige Fallstricke bei SpezifikationsabweichungenDer Einsatz von Kugelhähnen mit reduziertem Durchmesser in Hauptprozessleitungen mit hohem Durchfluss führt zu übermäßigen Druckverlusten und erhöhten Betriebsstromkosten.Die Auswahl dicker PEEK-Hartsitzdichtungen für Reinwassersysteme mit hohem Durchfluss führt unnötigerweise zu einer Verringerung des effektiven Cv-Wertes.Die Verwendung von schwimmenden Kugelventilen für großvolumige Leitungen mit hohem Durchfluss ab DN200 führt zu einem übermäßigen Betätigungsdrehmoment und einer Überlastung des Stellantriebs.Die Vernachlässigung von Kavitation in Hochdruck-Flüssigkeitsleitungen führt zu interner Erosion der Innenverkleidung und kontinuierlichen Durchflussschwankungen.AbschlussDie Abstimmung der Kugelhahn-Spezifikationen auf die Durchflussanforderungen basiert auf quantifizierbaren Kennzahlen wie dem Durchflusskoeffizienten Cv und dem Druckverlust. Die grundlegende Auswahllogik lautet: Für große Durchflussmengen, geringe Druckverluste, Molchpflicht und partikelhaltige Medien werden Kugelhähne mit großem Durchgang und großem Durchfluss verwendet; für kleine Durchflussmengen in Nebenleitungen und Instrumentenleitungen kommen wirtschaftliche Kugelhähne mit reduziertem Durchgang zum Einsatz. Gleichzeitig werden Gehäusestruktur, Dichtungsmaterial, Armaturendesign und Medieneigenschaften aufeinander abgestimmt, um einen stabilen, effizienten und energiesparenden Flüssigkeitstransport im gesamten Rohrleitungssystem zu gewährleisten.GEKO Valve bietet Kugelhähne mit vollem und reduziertem Durchgang in schwimmender und Zapfenausführung mit vollständigen Prüfdaten zu den Durchflussparametern (Cv), vielfältigen Dichtungsoptionen und Materialqualitäten, um eine präzise Anpassung der Durchflussspezifikationen für Projekte in den Bereichen Energie, Petrochemie, Kryotechnik, Chemie und Wasseraufbereitung zu gewährleisten.
