Kugelventil mit oberem Eingang

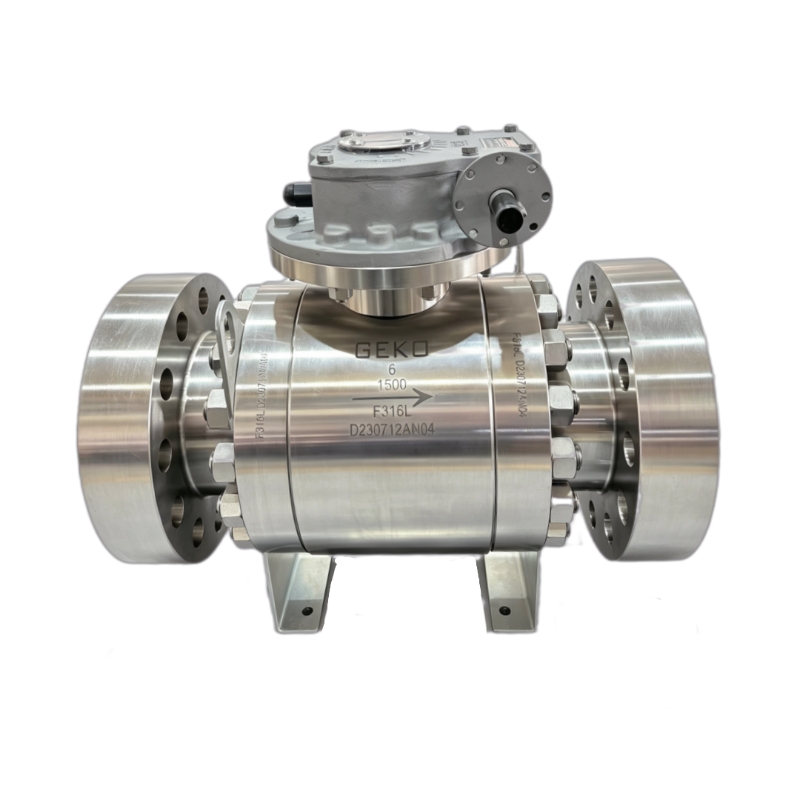

Kugelventile sind weit verbreitete Absperrventile in industriellen Rohrleitungssystemen für die Petrochemie, Kraftwerke, Wasseraufbereitung, Erdgas- und Fernwärmenetze. Viele Käufer vergleichen bei der Beschaffung lediglich Preis und Nennweite und vernachlässigen dabei wichtige technische Kennzahlen. Die falsche Auswahl eines Kugelventils führt häufig zu Dichtungsausfällen, Mediumleckagen, häufigen Wartungsarbeiten und ungeplanten Rohrleitungsstillständen, was langfristig zu zusätzlichen Betriebsverlusten führt.Dieser Artikel beschreibt alle wichtigen Faktoren beim Kauf von Kugelhähnen für Rohrleitungssysteme, um Beschaffungsingenieuren und Projektplanern zu helfen, kosteneffektive und zuverlässige Kaufentscheidungen zu treffen.  1. Klärung der tatsächlichen Betriebsbedingungen von RohrleitungssystemenDie Betriebsparameter sind die wichtigste Grundlage vor dem Kauf von Kugelhähnen. Alle Konfigurationen müssen den Betriebsbedingungen vor Ort entsprechen.Medium: sauberes Wasser, Dampf, Heizöl, Erdgas, korrosive Chemikalien oder Suspensionen mit Feststoffpartikeln. Die Eigenschaften des Mediums bestimmen das Material des Ventilkörpers und des Ventilsitzes.Betriebstemperatur: niedrige Temperatur, Umgebungstemperatur oder HochtemperaturbetriebBetriebsdruck: Nenndruck, maximaler Druckstoß und erforderlicher AbschaltdruckFunktionsanforderung: einfache Ein-/Ausschaltung oder kontinuierliche DurchflussregelungDurchflusskapazität: Wählen Sie je nach Durchflussbedarf ein Kugelventil mit vollem oder reduziertem Durchgang.  2. Wählen Sie den passenden Kugelhahn-Bautyp.Für unterschiedliche Rohrleitungsszenarien kommen verschiedene Kugelventile zum Einsatz.Schwimmendes Kugelventil: Einfache Konstruktion, kostengünstig, geeignet für Rohrleitungen mit kleinem und mittlerem Durchmesser bei mittlerem und niedrigem Druck.Zapfengelagertes Kugelventil: Die Konstruktion mit feststehender Kugel reduziert das Betätigungsdrehmoment, eignet sich hervorragend für Hochdruckleitungen und Rohrleitungen mit großem Durchmesser und wird häufig für den Ferntransport von Gas und für schwere industrielle Prozessleitungen eingesetzt.Dreiteiliges Kugelventil: Modulares, zweiteiliges Gehäuse. Wartungsarbeiten können direkt in der Rohrleitung durchgeführt werden, ohne das gesamte Ventil auszubauen. Ideal für Systeme, die regelmäßige Inspektionen erfordern.Kugelhahn mit Zugang von oben: Wartungsarbeiten sind von der Oberseite des Ventils ohne Flanschtrennung möglich; daher bevorzugt für erdverlegte Rohrleitungen und Tankstellen.  3. Kompatibilität von Ventilkörper- und Innenausstattungsmaterialien prüfenMaterialunverträglichkeit ist eine der Hauptursachen für vorzeitige Schäden an Kugelventilen.WCB-Kohlenstoffstahl: Geeignet für allgemeine Öle, Hochtemperaturdampf und nicht korrosive Medien, häufig verwendet in Hilfsleitungen von Kraftwerken.Edelstahl SS304 / SS316: Wasser, schwache Säuren und alkalische chemische Flüssigkeiten.Duplex-Edelstahl: Geeignet für Meerwasser, Salzlösungen und stark korrosive Umgebungen.Legierter Stahl: Geeignet für die Verarbeitung unter hohen Temperaturen, hohem Druck und Wasserstoffbedingungen.  4. Geeignete Sitzdichtungsart auswählenDie Sitzkonstruktion hat einen direkten Einfluss auf die Dichtigkeit und die Lebensdauer.Weichsitz (PTFE, RPTFE, PEEK): Gute Dichtungsleistung, Chemikalienbeständigkeit, geeignet für saubere Medien unter 200℃.Metallisch-metallische Hartdichtung: Hohe Temperaturbeständigkeit, Abriebfestigkeit, geeignet für Dampf, schnell fließende Flüssigkeiten und Medien mit Partikelverunreinigungen. 5. Rohrleitungsanschlussform bestimmenWählen Sie die Endverbindung entsprechend der Installationsnorm, dem Druckniveau und der Wartungshäufigkeit:Flanschverbindung: Einfache Demontage, stabile Abdichtung, weit verbreitet für großdimensionierte industrielle RohrleitungenGewindeanschluss: Hauptsächlich kleine Ventile für Niederdruck-HilfsleitungenStumpf- und Muffenschweißverbindung: Hervorragende Dichtheit, geeignet für Hochdruck, hohe Temperaturen und brennbare, gefährliche Medien  6. Aktuatortyp auswählenAktuatoren entsprechend den Anforderungen der automatischen Steuerung von Rohrleitungssystemen auswählen:Manuelles Kugelventil (Griff-/Getriebebetätigung): Für Rohrleitungen mit seltenen SchaltvorgängenPneumatisches Kugelventil: Schnelle Betätigung, optional explosionsgeschützte Ausführung, Standardwahl für automatisierte ProduktionslinienElektrisches Kugelventil: Geeignet für Standorte ohne Druckluft, einfache SPS-FernsteuerungHydraulischer Stellantrieb: Für Kugelventile mit großem Durchmesser und hohem Drehmoment 7. Überprüfung der Konfigurationen der wichtigsten SicherheitshilfssystemeBei Pipelines für gefährliche Medien dürfen die standardmäßigen Sicherheitsvorrichtungen nicht weggelassen werden:Feuersichere KonstruktionAntistatisches GerätAusblassicherer StielVerriegelungsvorrichtung öffnen/schließen  8. Ausgewogenes Verhältnis zwischen Anschaffungskosten und langfristiger ServiceleistungViele Käufer legen Wert auf niedrige Anschaffungspreise. Billige Kugelhähne werden oft aus minderwertigen Rohstoffen gefertigt und unsauber verarbeitet. Obwohl die anfängliche Investitionskosten gering sind, erhöhen häufiger Teileaustausch, die Behebung von Leckagen und Produktionsausfälle die Gesamtkosten erheblich.Es wird empfohlen, die Lebensdauer, den Wartungszyklus, die Verfügbarkeit von Ersatzteilen und den Kundendienst des Herstellers umfassend zu bewerten. 9. Überprüfung der Lieferantenqualifikation und -zertifizierungStandardzertifizierungen gewährleisten die Produktqualität für industrielle Rohrleitungsprojekte:Üblicherweise erforderliche Zertifikate: API 6D, ISO, CE, Brandschutzzertifizierung. Prüfen Sie, ob der Hersteller Materialprüfberichte (MTR), Inspektionsdokumente und technischen Support vor Ort bereitstellen kann. AbschlussBeim Kauf von Kugelhähnen für Rohrleitungssysteme ist eine systematische Bewertung der Betriebsbedingungen, der Ventilkonstruktion, der Materialien, der Abdichtung, der Anschlussarten, der Betätigungselemente und der Sicherheitskonstruktionen erforderlich, anstatt einfach nur Preise und Größen zu vergleichen.GEKO Valve bietet ein umfassendes Sortiment an schwimmend gelagerten Kugelhähnen, zapfengelagerten Kugelhähnen, dreiteiligen Kugelhähnen und Kugelhähnen mit Top-Entry-Funktion in verschiedenen Werkstoffausführungen. Wir bieten technische Unterstützung für Rohrleitungssystemprojekte in den Bereichen Energie, Petrochemie, Wasseraufbereitung und Gasindustrie. Kontaktieren Sie unser Ingenieurteam für eine professionelle Beratung zur Kugelhahnbeschaffung.

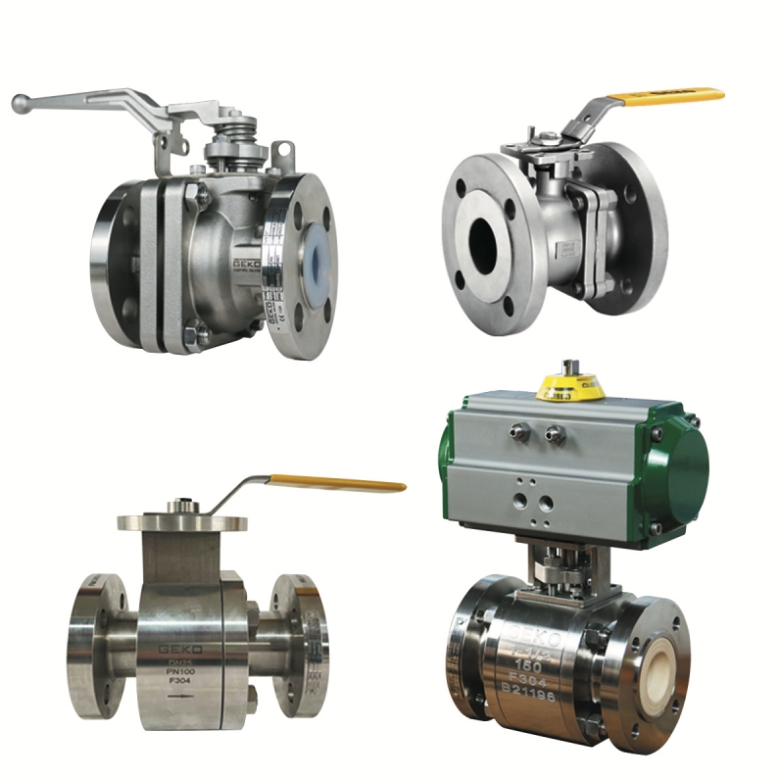

Kugelventile zählen zu den am weitesten verbreiteten Absperr- und Regelventilen in modernen Industrieanlagen. Dank ihres kugelförmigen Schließkörpers mit geradlinigem Durchfluss ermöglichen sie eine schnelle Vierteldrehung, geringen Strömungswiderstand, zuverlässige Dichtheit und einfache Wartung. Angesichts der Vielzahl an verfügbaren Bauformen, Gehäusematerialien, Druckklassen und Dichtungslösungen fällt es vielen Ingenieuren jedoch schwer, das passende Kugelventil für die jeweiligen Prozessmedien, Betriebsbedingungen und das Projektbudget auszuwählen. Dieser Leitfaden erläutert alle wichtigen Faktoren für die Auswahl des richtigen Kugelventils für industrielle Anwendungen, um vorzeitige Ausfälle, ungeplante Stillstände und überhöhte Betriebskosten zu vermeiden.  1. Betriebsparameter bestätigenDer erste Schritt bei der Auswahl von Kugelventilen besteht in der Klärung der wichtigsten Betriebsdaten, die die Grundlage für alle nachfolgenden Konfigurationsentscheidungen bilden.Arbeitsmedium: Wasser, Erdgas, Dampf, Öl, chemisches Lösungsmittel, Schlamm, korrosive Flüssigkeit oder kryogenes Medium. Die Eigenschaften des Mediums bestimmen das Material für Ventilkörper, Innenausstattung und Ventilsitz.Betriebsdruck: Nenndruck, maximaler Abschaltdruck und möglicher Druckstoß. Wählen Sie die entsprechende Druckklasse (Klasse 150, Klasse 300, Klasse 600, PN 16, PN 25, PN 40 usw.).Betriebstemperatur: Niedrige, normale, mittlere oder hohe Temperatur. Die Temperatur begrenzt direkt das verwendbare Dichtungsmaterial.Durchflussanforderungen: Nur vollständiger Absperrbetrieb oder teilweise Durchflussregelung. Standard-Kugelhähne sind für den Ein/Aus-Betrieb optimiert; segmentierte V-Port-Kugelhähne werden für die Durchflussregelung empfohlen.Durchflussrate und Rohrgröße: Passen Sie die Ventilbohrungsgröße an den Rohrleitungsdurchmesser an; wählen Sie entsprechend eine Ausführung mit vollem oder reduziertem Durchgang.  2. Wählen Sie die Gehäuseausführung des Kugelventils.Industrielle Kugelhähne werden in verschiedene Bauformen für unterschiedliche Anwendungsfälle unterteilt:Schwimmendes KugelventilDie Kugel wird lediglich von zwei Sitzen gehalten. Einfache Konstruktion, kostengünstig. Ideal für Niederdruck- und Mitteldruckleitungen. Weit verbreitet in der Wasseraufbereitung, Heizungsanlagen und allgemeinen Chemieleitungen.Zapfengelagertes KugelventilFeststehende Kugel, gelagert durch obere und untere Zapfenwellen. Geringe Sitzreibung, hervorragende Leistung bei hohem Druck und großen Durchmessern. Ideal für Erdgasleitungen, petrochemische Anlagen und Kraftwerksrohrleitungen.3-teiliges KugelventilModulare, dreiteilige Gehäusekonstruktion. Einfache Wartung direkt im Rohrleitungssystem, ohne das gesamte Ventil ausbauen zu müssen. Ideal für Systeme mit häufigen Wartungsarbeiten, wie z. B. in der Lebensmittelverarbeitung und der Feinchemie.Kugelventil mit oberem EingangDie Wartung kann von der Oberseite des Ventils aus durchgeführt werden, ohne die Flansche zu trennen. Diese Konstruktion wird häufig bei unterirdischen Rohrleitungen und Erdgasstationen eingesetzt. 3. Auswahl der Karosserie- und VerkleidungsmaterialienDie Materialverträglichkeit mit den Prozessmedien ist entscheidend, um Korrosion, Erosion und Leckagen zu verhindern.WCB-Kohlenstoffstahl: Geeignet für Hochtemperaturdampf, allgemeines Öl und nicht korrosives Industriewasser; weit verbreitet in der Energie- und Wärmeindustrie.Edelstahl SS304 / SS316: Geeignet für Wasser, schwache Säuren, Laugen und gängige chemische Medien.Legierter Stahl: Für hohe Temperaturen, hohen Druck und wasserstoffhaltige Betriebsbedingungen.Duplex-Edelstahl: Für Meerwasser, Salzlösungen und stark korrosive Umgebungen.  4. Sitz- und DichtungsmaterialDas Dichtungsmaterial bestimmt die Dichtheit und den Betriebstemperaturbereich:PTFE / RPTFE: Ausgezeichnete chemische Beständigkeit, für Medien unter 200°C, allgemein industrielle Reinmedien.Nylon, PEEK: Höhere Verschleißfestigkeit, geeignet für Medien, die winzige Feststoffpartikel enthalten.Metall-auf-Metall-Dichtung: Für den Einsatz mit Flüssigkeiten und Dampf bei hohen Temperaturen, hohem Druck und hohen Strömungsgeschwindigkeiten geeignet; gewährleistet eine absolut dichte Metalldichtung. 5. EndverbindungstypWählen Sie die Anschlussmethode je nach Installation, Wartung und Druckstufe:Flanschverbindung: Bequeme Demontage, stabile Abdichtung; üblich für großdimensionierte und unter hohem Druck stehende industrielle Rohrleitungen.Gewindeanschluss: Hauptsächlich kleine Ventile für Niederdruck-Hilfsleitungen.Stumpfschweiß-/Muffenschweißverbindung: Ideal für Hochdruck-, Hochtemperatur- und Gefahrstoffanwendungen, kein Leckagerisiko. 6. Auswahl des AktuatorsManuelle Bedienung oder automatische Steuerung hängt von der Systemauslegung ab:Manuelles Kugelventil (Handgriff-/Getriebebetätigung): Einfach, kostengünstig, für gelegentliche Schaltvorgänge geeignet.Pneumatisches Kugelventil: Schnelles Schalten, explosionsgeschützt optional, die beliebteste Wahl für automatische Industrieprozesse.Elektrisches Kugelventil: Geeignet für Standorte ohne Druckluft, praktisch für die Fernsteuerung per SPS-Signal.Hydraulischer Stellantrieb: Für Hochleistungskugelventile mit extrem großem Durchmesser und hohem Drehmoment. 7. Referenz für wichtige AnwendungsszenarienHilfsleitung für Kraftwerke: Zapfengelagertes Kugelventil aus Kohlenstoffstahl, Flanschanschluss, optional mit Metallsitz für HochtemperaturmedienWasseraufbereitungsindustrie: Schwimmendes Edelstahl-Kugelventil, PTFE-WeichdichtungErdgasfernleitung: Zapfenkugelhahn mit antistatischer und feuersicherer AusführungChemisch korrosives Medium: Kugelhahn aus Edelstahl SS316 oder Duplexstahl mit korrosionsbeständigen WeichdichtungenLebensmittel- und Getränkeindustrie: Hygienischer Edelstahl-Kugelhahn mit Klemmanschluss 8. Wichtige zusätzliche SicherheitsmerkmaleFür gefährliche industrielle Arbeitsbedingungen sollten zusätzliche Konfigurationen in Betracht gezogen werden:Brandsichere Konstruktion: Verhindert großflächiges Auslaufen im Falle eines Schmelzens der Dichtung während eines BrandunfallsAntistatisches Gerät: Leitet statische Elektrizität ab und verhindert so Explosionsgefahr bei brennbaren Medien.Ausblassichere Spindel: Verhindert das Herausschleudern der Spindel unter InnendruckVerriegelungsvorrichtung: Arretierung in geöffneter/geschlossener Position zur Vermeidung von Fehlbedienungen AbschlussDie Auswahl des richtigen Industriekugelhahns beschränkt sich nicht allein auf die Übereinstimmung von Rohrgröße und Nenndruck. Ingenieure müssen das Arbeitsmedium, die Temperatur, den Druck, die Konstruktion, die Werkstoffe, die Anschlussarten und die Betätigungsmodi umfassend bewerten. Eine falsche Auswahl führt zu internen Leckagen, Funktionsstörungen, schneller Alterung der Dichtung und häufigem Wartungsaufwand.GEKO bietet ein umfassendes Sortiment an schwimmend gelagerten Kugelhähnen, zapfengelagerten Kugelhähnen und dreiteiligen Kugelhähnen in verschiedenen Materialausführungen für die individuellen Anforderungen von Kraftwerken, der Petrochemie, der Wasseraufbereitung, der Heizungs- und Erdgasindustrie. Unser technisches Team berät Sie gerne professionell bei der Auswahl des passenden Kugelhahns für Ihre Industrieprojekte.
