Kugelventile sind weit verbreitete Absperrventile in industriellen Rohrleitungssystemen für die Petrochemie, Kraftwerke, Wasseraufbereitung, Erdgas- und Fernwärmenetze. Viele Käufer vergleichen bei der Beschaffung lediglich Preis und Nennweite und vernachlässigen dabei wichtige technische Kennzahlen. Die falsche Auswahl eines Kugelventils führt häufig zu Dichtungsausfällen, Mediumleckagen, häufigen Wartungsarbeiten und ungeplanten Rohrleitungsstillständen, was langfristig zu zusätzlichen Betriebsverlusten führt.

Dieser Artikel beschreibt alle wichtigen Faktoren beim Kauf von Kugelhähnen für Rohrleitungssysteme, um Beschaffungsingenieuren und Projektplanern zu helfen, kosteneffektive und zuverlässige Kaufentscheidungen zu treffen.

1. Klärung der tatsächlichen Betriebsbedingungen von Rohrleitungssystemen

Die Betriebsparameter sind die wichtigste Grundlage vor dem Kauf von Kugelhähnen. Alle Konfigurationen müssen den Betriebsbedingungen vor Ort entsprechen.

Medium: sauberes Wasser, Dampf, Heizöl, Erdgas, korrosive Chemikalien oder Suspensionen mit Feststoffpartikeln. Die Eigenschaften des Mediums bestimmen das Material des Ventilkörpers und des Ventilsitzes.

Betriebstemperatur: niedrige Temperatur, Umgebungstemperatur oder Hochtemperaturbetrieb

Betriebsdruck: Nenndruck, maximaler Druckstoß und erforderlicher Abschaltdruck

Funktionsanforderung: einfache Ein-/Ausschaltung oder kontinuierliche Durchflussregelung

Durchflusskapazität: Wählen Sie je nach Durchflussbedarf ein Kugelventil mit vollem oder reduziertem Durchgang.

2. Wählen Sie den passenden Kugelhahn-Bautyp.

Für unterschiedliche Rohrleitungsszenarien kommen verschiedene Kugelventile zum Einsatz.

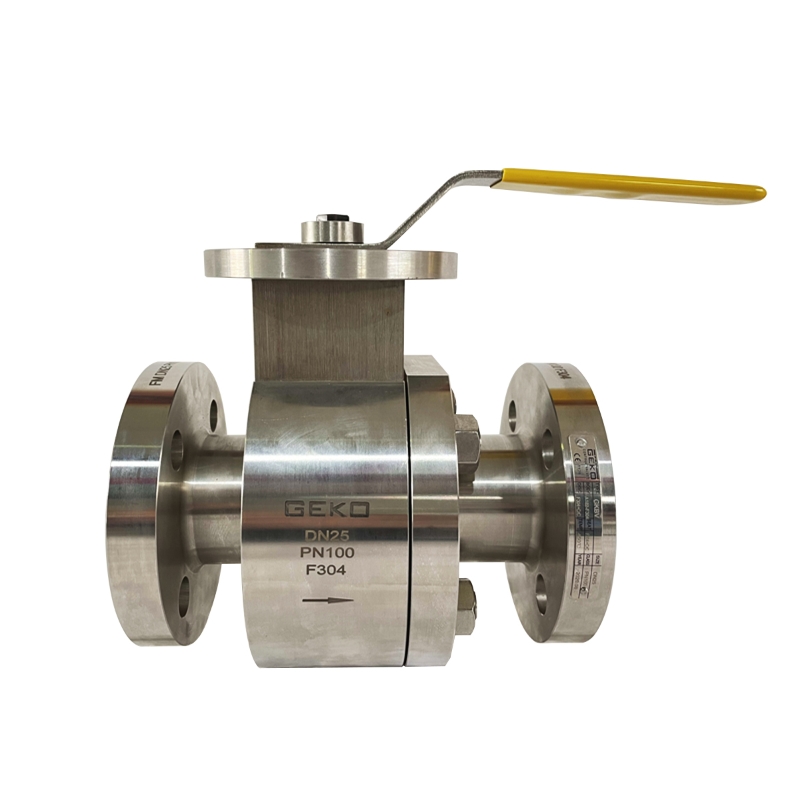

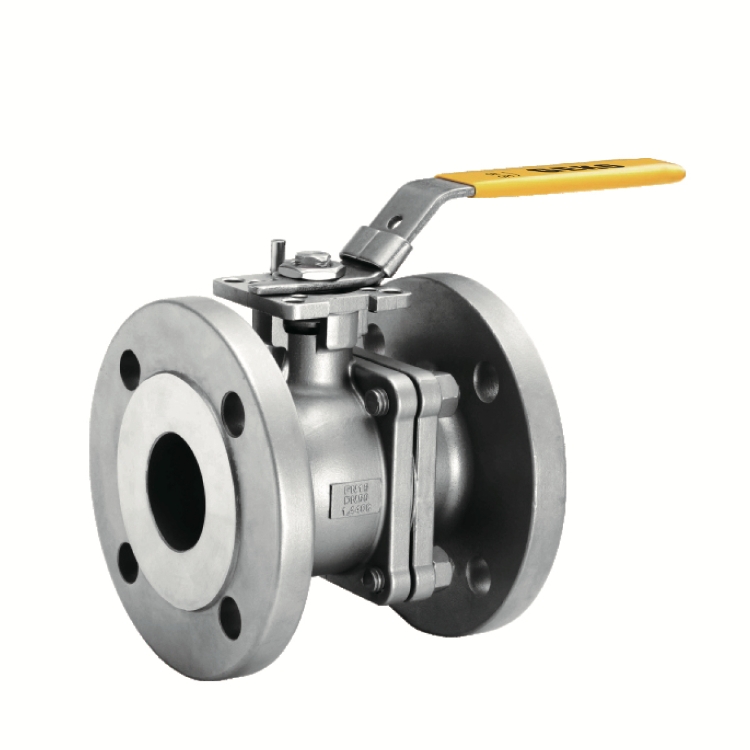

Schwimmendes Kugelventil: Einfache Konstruktion, kostengünstig, geeignet für Rohrleitungen mit kleinem und mittlerem Durchmesser bei mittlerem und niedrigem Druck.

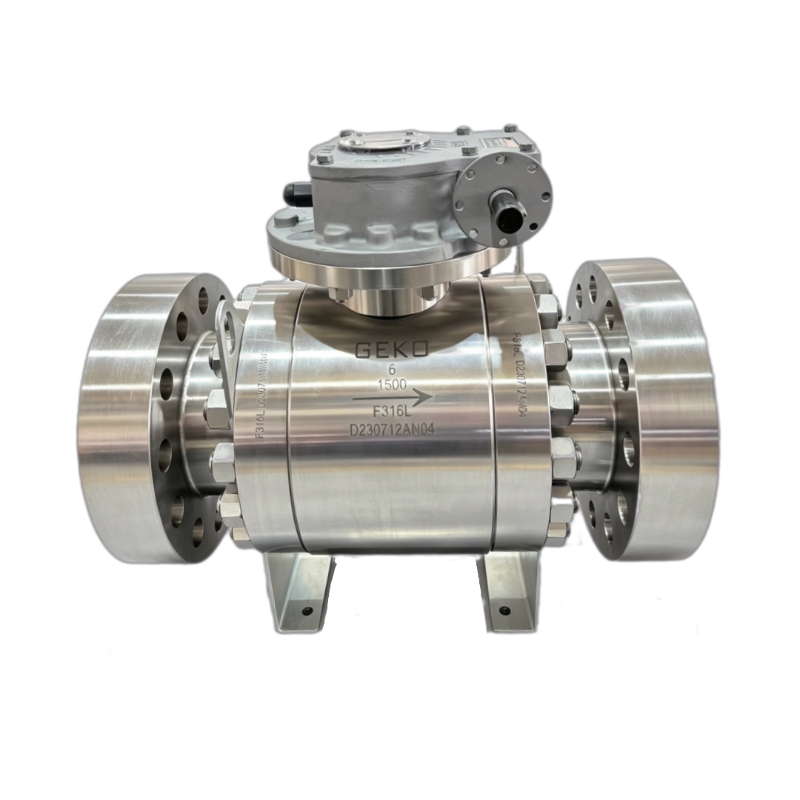

Zapfengelagertes Kugelventil: Die Konstruktion mit feststehender Kugel reduziert das Betätigungsdrehmoment, eignet sich hervorragend für Hochdruckleitungen und Rohrleitungen mit großem Durchmesser und wird häufig für den Ferntransport von Gas und für schwere industrielle Prozessleitungen eingesetzt.

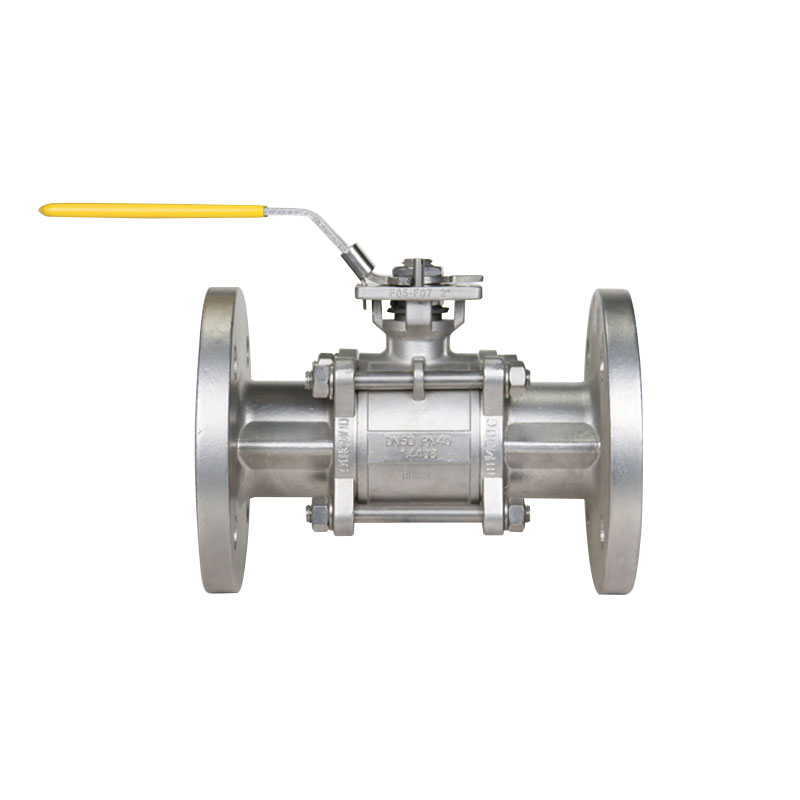

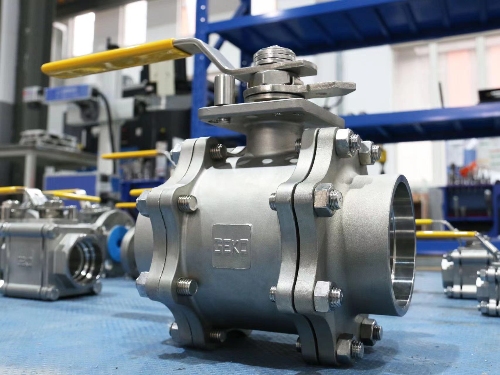

Dreiteiliges Kugelventil: Modulares, zweiteiliges Gehäuse. Wartungsarbeiten können direkt in der Rohrleitung durchgeführt werden, ohne das gesamte Ventil auszubauen. Ideal für Systeme, die regelmäßige Inspektionen erfordern.

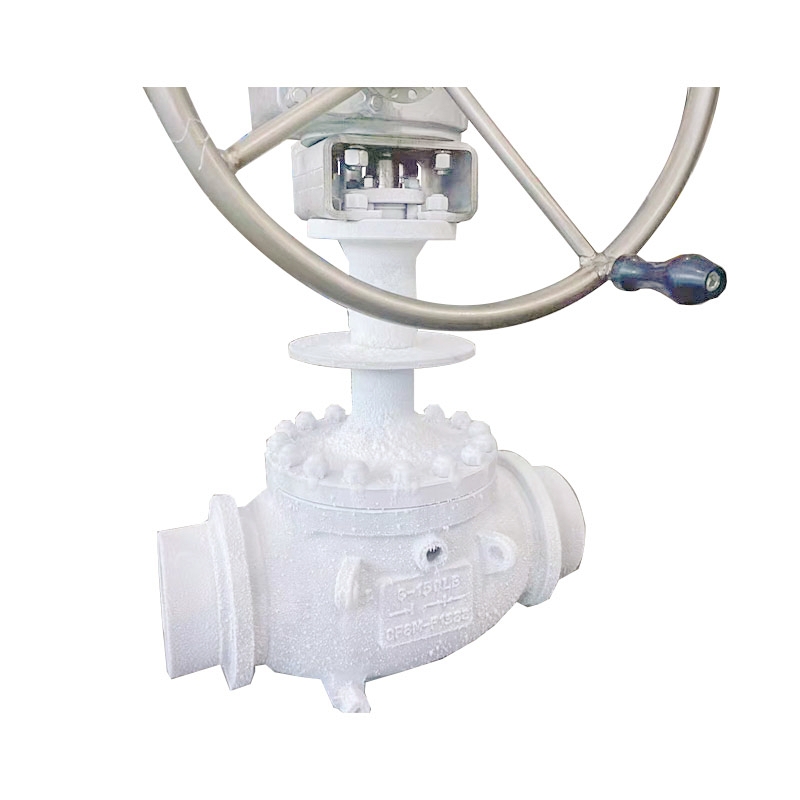

Kugelhahn mit Zugang von oben: Wartungsarbeiten sind von der Oberseite des Ventils ohne Flanschtrennung möglich; daher bevorzugt für erdverlegte Rohrleitungen und Tankstellen.

3. Kompatibilität von Ventilkörper- und Innenausstattungsmaterialien prüfen

Materialunverträglichkeit ist eine der Hauptursachen für vorzeitige Schäden an Kugelventilen.

WCB-Kohlenstoffstahl: Geeignet für allgemeine Öle, Hochtemperaturdampf und nicht korrosive Medien, häufig verwendet in Hilfsleitungen von Kraftwerken.

Edelstahl SS304 / SS316: Wasser, schwache Säuren und alkalische chemische Flüssigkeiten.

Duplex-Edelstahl: Geeignet für Meerwasser, Salzlösungen und stark korrosive Umgebungen.

Legierter Stahl: Geeignet für die Verarbeitung unter hohen Temperaturen, hohem Druck und Wasserstoffbedingungen.

4. Geeignete Sitzdichtungsart auswählen

Die Sitzkonstruktion hat einen direkten Einfluss auf die Dichtigkeit und die Lebensdauer.

Weichsitz (PTFE, RPTFE, PEEK): Gute Dichtungsleistung, Chemikalienbeständigkeit, geeignet für saubere Medien unter 200℃.

Metallisch-metallische Hartdichtung: Hohe Temperaturbeständigkeit, Abriebfestigkeit, geeignet für Dampf, schnell fließende Flüssigkeiten und Medien mit Partikelverunreinigungen.

5. Rohrleitungsanschlussform bestimmen

Wählen Sie die Endverbindung entsprechend der Installationsnorm, dem Druckniveau und der Wartungshäufigkeit:

Flanschverbindung: Einfache Demontage, stabile Abdichtung, weit verbreitet für großdimensionierte industrielle Rohrleitungen

Gewindeanschluss: Hauptsächlich kleine Ventile für Niederdruck-Hilfsleitungen

Stumpf- und Muffenschweißverbindung: Hervorragende Dichtheit, geeignet für Hochdruck, hohe Temperaturen und brennbare, gefährliche Medien

6. Aktuatortyp auswählen

Aktuatoren entsprechend den Anforderungen der automatischen Steuerung von Rohrleitungssystemen auswählen:

Manuelles Kugelventil (Griff-/Getriebebetätigung): Für Rohrleitungen mit seltenen Schaltvorgängen

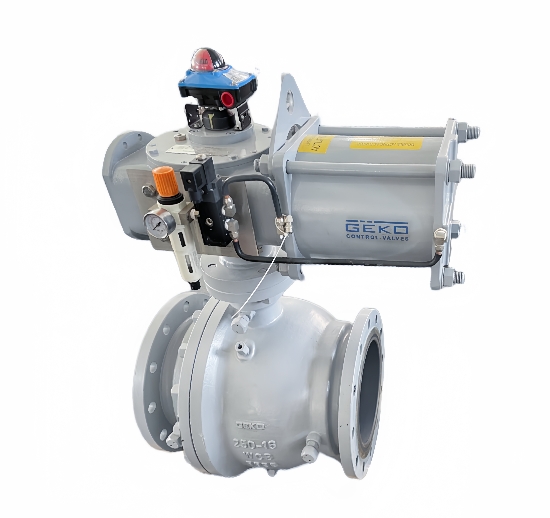

Pneumatisches Kugelventil: Schnelle Betätigung, optional explosionsgeschützte Ausführung, Standardwahl für automatisierte Produktionslinien

Elektrisches Kugelventil: Geeignet für Standorte ohne Druckluft, einfache SPS-Fernsteuerung

Hydraulischer Stellantrieb: Für Kugelventile mit großem Durchmesser und hohem Drehmoment

7. Überprüfung der Konfigurationen der wichtigsten Sicherheitshilfssysteme

Bei Pipelines für gefährliche Medien dürfen die standardmäßigen Sicherheitsvorrichtungen nicht weggelassen werden:

Feuersichere Konstruktion

Antistatisches Gerät

Ausblassicherer Stiel

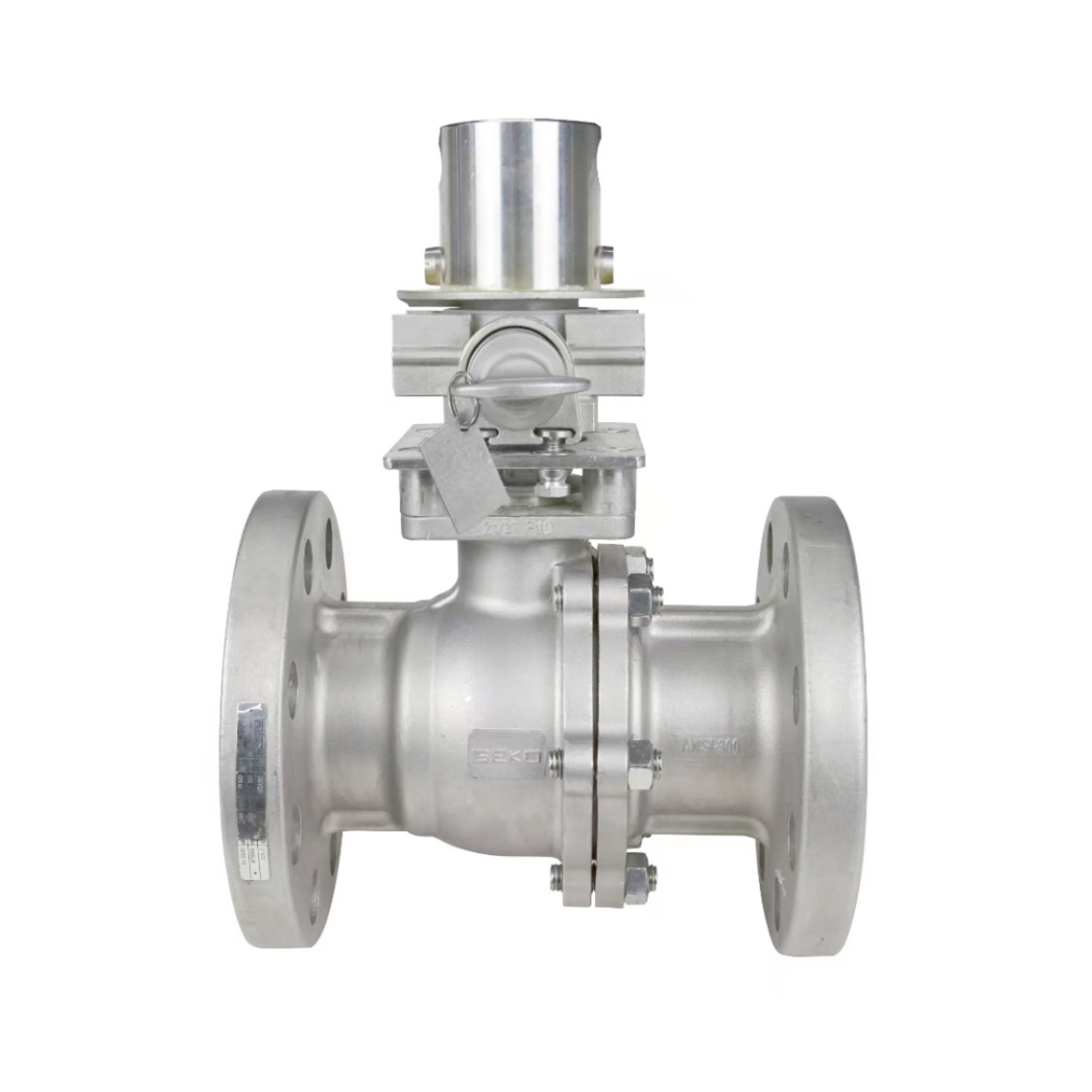

Verriegelungsvorrichtung öffnen/schließen

8. Ausgewogenes Verhältnis zwischen Anschaffungskosten und langfristiger Serviceleistung

Viele Käufer legen Wert auf niedrige Anschaffungspreise. Billige Kugelhähne werden oft aus minderwertigen Rohstoffen gefertigt und unsauber verarbeitet. Obwohl die anfängliche Investitionskosten gering sind, erhöhen häufiger Teileaustausch, die Behebung von Leckagen und Produktionsausfälle die Gesamtkosten erheblich.

Es wird empfohlen, die Lebensdauer, den Wartungszyklus, die Verfügbarkeit von Ersatzteilen und den Kundendienst des Herstellers umfassend zu bewerten.

9. Überprüfung der Lieferantenqualifikation und -zertifizierung

Standardzertifizierungen gewährleisten die Produktqualität für industrielle Rohrleitungsprojekte:

Üblicherweise erforderliche Zertifikate: API 6D, ISO, CE, Brandschutzzertifizierung. Prüfen Sie, ob der Hersteller Materialprüfberichte (MTR), Inspektionsdokumente und technischen Support vor Ort bereitstellen kann.

Abschluss

Beim Kauf von Kugelhähnen für Rohrleitungssysteme ist eine systematische Bewertung der Betriebsbedingungen, der Ventilkonstruktion, der Materialien, der Abdichtung, der Anschlussarten, der Betätigungselemente und der Sicherheitskonstruktionen erforderlich, anstatt einfach nur Preise und Größen zu vergleichen.
