Name: Doppelblock- und Entlüftungs-Kugelhahn mit Zapfenlagerung
Availability: InStock

GEKO Doppelabsperr- und Entlüftungsventil (DBB) – Kompakte Absperrung mit absoluter Dichtheit

Größenbereich

1/2" bis 12" (DN15 bis DN300), größere Größen auf Anfrage erhältlich

Karosserie- und Motorhaubenmaterial

A105 / LF2 / F304 / F316 / F316L / Duplex / Super Duplex / Inconel / Monel

Temperaturbereich

-46 °C bis +250 °C (optional erweiterbarer Bereich bis zu 400 °C)

Druckbewertung

ASME Klasse 150 – 2500 (PN16 – PN420)

Ventiltyp

Doppelblockierung & Anschnitt – Kugel-/Plug-/Nadel-Anschnittdesign

Sitzmaterial

PTFE / RPTFE / PEEK / Metall-auf-Metall (Stellite / Inconel-Beschichtung)

Schaftmaterial

Edelstahl 316 / Edelstahl 316L / 17-4PH, Ausblasschutz, optionale Hartbeschichtung

Schrauben und Muttern

B7 / B8 / L7 / B8M mit 2H- oder 4/7-Muttern gemäß ASTM A193/A194

Packung & Stopfbuchse

Graphit-/PTFE-/emissionsarme Packung, Ausführung mit dynamischer Beladung

Endverbindungsoptionen

Flanschanschluss (ASME B16.5 / EN1092), Gewindeanschluss (NPT / BSPT), Schweißmuffenanschluss (SW),
Stumpfschweißung (BW, ASME B16.25), Naben-/Klemmverbindungen verfügbar

Betriebsmethode

Manueller Hebel-/Getriebe-/Pneumatik-/Hydraulik-/Elektrischer Stellantrieb

Designstandards

API 6D / API 598 / ASME B16.34 / BS EN ISO 17292

Prüfung und Inspektion

Druck- und Dichtheitsprüfung: API 598 / ISO 5208
Feuersicher: API 607 / ISO 10497
ZfP: RT / UT / MT / PT gemäß Kundenanforderung
Helium-Lecktest optional

Designmerkmale

Zwei unabhängige Dichtungsbarrieren mit Entlüftungsöffnung, kompakte Bauweise, feuersichere und ausblassichere Spindel, geringes Drehmoment, voller Durchfluss, einfache Wartung

Geeignetes Medium

Öl und Gas, Petrochemie, LNG, Chemische Prozesse, Industriegas, Hochdruckdampf

Installationsausrichtung

Horizontale oder vertikale Montage; Entlüftungs-/Ablassanschluss für sichere Druckentlastung vorhanden

Prüfung und Zertifizierung

EN10204 3.1/3.2-Materialzertifikate, PMI/NACE MR0175/MR0103-Konformität, ATEX- und PED-Zertifizierung auf Anfrage

Wichtigste Highlights

Absolut dicht, kompakte Bauweise, brandsicheres Design, doppelte Dichtung, einfache Wartung, geeignet zur Absperrung und Entlüftung in Hochdrucksystemen

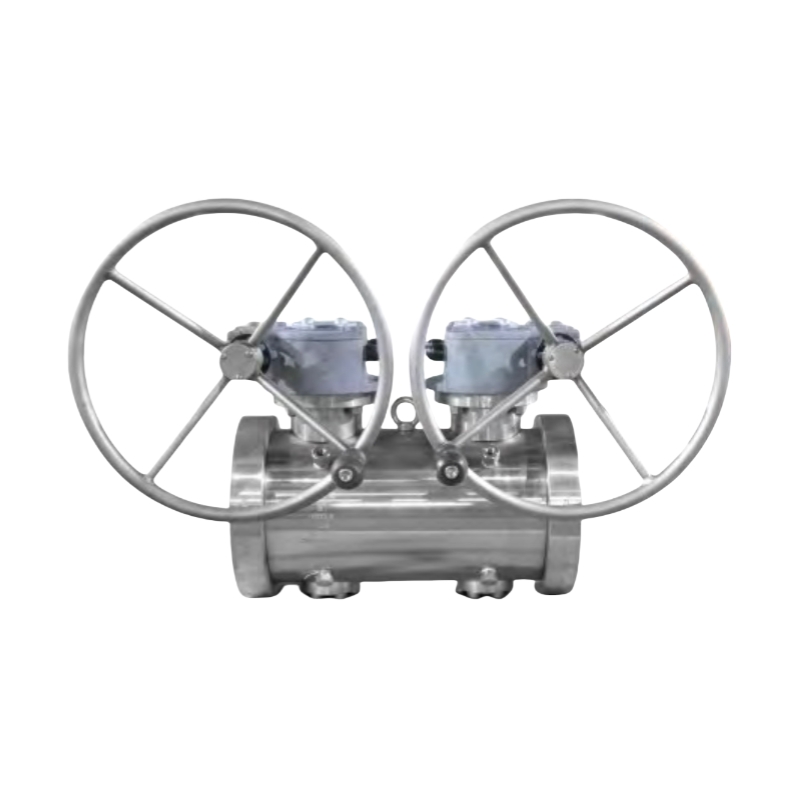

GEKO Double Block and Bleed Trunnion Mounted Ball Valve

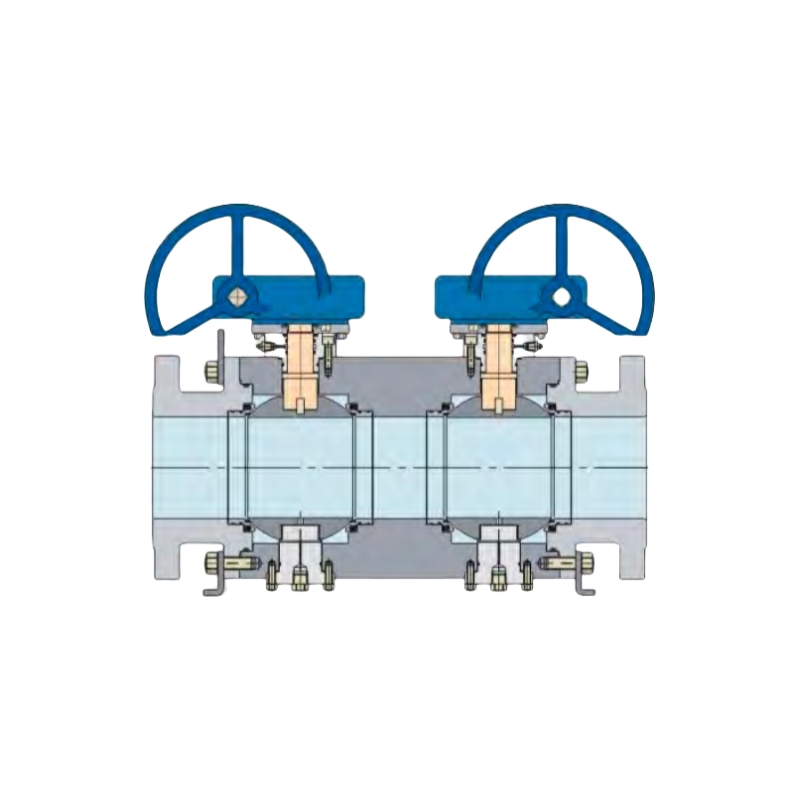

Jedes Ventil integriert zwei unabhängig voneinander betätigte, zapfengelagerte Kugelgelenke.

Ventile innerhalb eines Gehäuses, getrennt durch einen zentralen Hohlraum mit Ablauf

Ventil. Diese Konfiguration ermöglicht es dem Bedienpersonal, das Ventil sicher zu entlüften, zu prüfen oder zu entleeren.

Zwischenkammer, die den dichten Verschluss auf beiden Seiten bestätigt.

Beide Ventile behalten alle Premium-Merkmale des seitlichen Zapfens von GEKO bei.

Kugelhähne, einschließlich:

* Schwebend unabhängige Sitzringe für zuverlässige Abdichtung unter variablen Drücken.

* Sitzkonstruktion mit einfacher Kolbenwirkung (SPE) oder doppelter Kolbenwirkung (DPE),

abhängig von den Kundenanforderungen.

* Erhältlich in Ausführungen mit weicher oder metallischer Dichtung, geeignet für eine breite Palette

Bandbreite an Flüssigkeiten und Betriebsbedingungen.

* Optionale interne Überlagerung und verlängerter Schaft für erdverlegte oder isolierte Rohrleitungen

Anwendungen.

* Kompatibel mit allen gängigen Betätigungsmethoden (manuell, pneumatisch, elektrisch,

oder hydraulisch). Das Ergebnis ist eine robuste und kompakte DBB-Lösung, die eine höhere Leistung bietet.

Sicherheit, reduzierter Wartungsaufwand und minimaler Druckverlust.

Vorteile:

- Die kompakte Doppelventilkonstruktion reduziert die Baulänge und das Gesamtgewicht.

- Gewährleistet vollständige Isolation und sichere Druckentlastung zwischen zwei Barrieren.

- Geringere Installations- und Wartungskosten bei gleichzeitig erhöhter Betriebssicherheit.

- Flexible Konfiguration, geeignet sowohl für Niederdruck- als auch für Hochdrucksysteme.

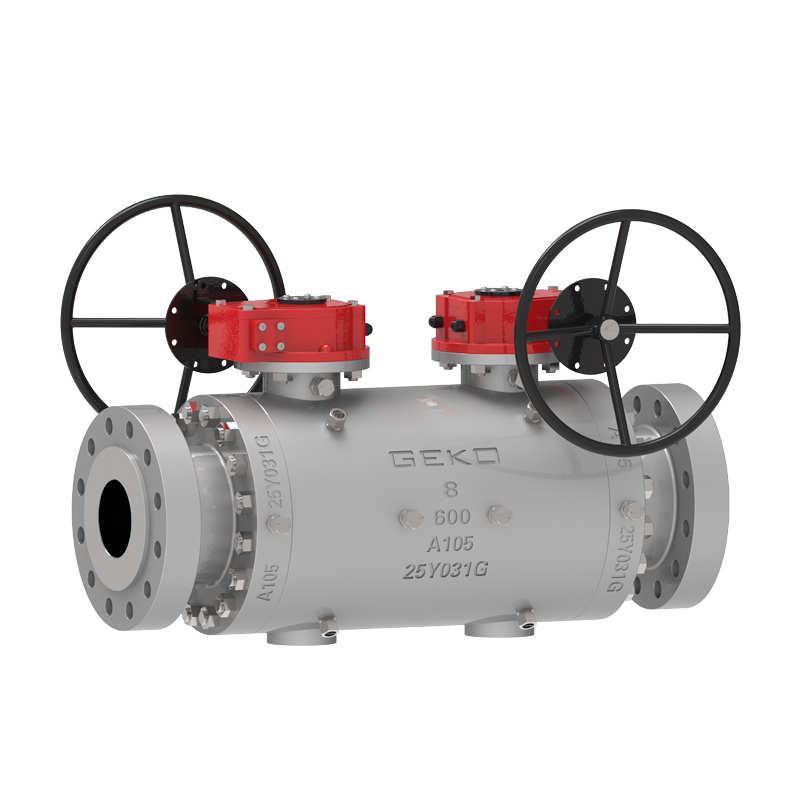

GEKO Double Block and Bleed Trunnion Mounted Ball Valve Twin Ball Valve

Hauptmerkmale:

* Bauart: 1/3-teiliges Gehäuse, volle oder reduzierte Bohrung

* Betriebsart: Zapfenlagerung, Doppelblock- und Entlüftungssystem (DBB)

* Sitzkonstruktion: SPE/DPE-Konfiguration, federbelastete Sitze

* Sicherheit und Zuverlässigkeit:

- Ausblassicherer Schaft & Antistatikvorrichtung

- Brandschutzkonforme Konstruktion gemäß API 607 / API 6FA / ISO 10497

- NACE MR0175-Konformität für saure Dienstleistungen

- Dichtmittel-Injektionssystem für die Notfallabdichtung

* Leistungsspektrum:

- Größe: 1" ~ 24"

- Druckklasse: ASME 150 – 2500 / API 2000 – 15000

- Konstruktionsstandards: API 6D, API 6A, ASME B16.34

* Materialoptionen:

- Stielmaterial:

* ≥205 MPa Streckgrenze für 150/300 LB

* ≥360 MPa Streckgrenze für 600/900 LB

* ≥450 MPa Streckgrenze für 1500/2500 LB

- Sitzmaterial:

* PTFE, RPTFE, DEVLON oder PEEK (variiert je nach Größe und Druckklasse)

Produkteinführung
DBB-Kugelhahn - Englisch

Öl- und Gaspipelinesysteme
Wird in Transportleitungen, Messstationen, Pump- und Kompressorstationen für eine sichere doppelte Absperr- und Entlüftungsfunktion eingesetzt. Ideal für Upstream-, Midstream- und Downstream-Anlagen, wo absolute Absperrung und Wartungssicherheit erforderlich sind.

Betriebsbedingungen: Hochdruck (Klasse 600–2500), brennbare und kohlenwasserstoffhaltige Medien, Außenumgebungen, Einhaltung der Brandschutznormen API 6D und API 607.
Petrochemische und chemische Verarbeitung
Bietet sichere Isolierung und Entwässerung für Raffinerien, Crack- und Alkylierungsanlagen. Konzipiert für den Umgang mit aggressiven Säuren, Laugen und Lösungsmitteln in Prozessanlagen und Chemikalientransfersystemen.

Betriebsbedingungen: Korrosive und toxische Medien, Temperaturschwankungen von -50 °C bis +400 °C, korrosionsbeständige Legierungen wie Duplex, Monel und Inconel gewährleisten eine lange Lebensdauer.
LNG- und Kryogenanwendungen
Entwickelt für Flüssiggas-Förderanlagen, einschließlich LNG-Speicherung, -Verdampfung und Terminalverladung. Die Doppelkugelkonfiguration gewährleistet eine vollständige Isolation bei Wartungsarbeiten unter niedrigen Temperaturen.

Betriebsbedingungen: Einsatz bei extrem niedrigen Temperaturen bis zu −196°C, Dichtungen aus kryogenem PTFE/PCTFE oder Metall, verlängerte Spindel für den Einbau in Kühlboxen.
Stromerzeugung und Energiesysteme
Einsatzgebiete sind Brennstoffleitungen für Gasturbinen, Dampfregelsysteme und die Abdichtung von Hochtemperaturkesseln. Die kugelgelagerte Konstruktion gewährleistet minimales Drehmoment und leckagefreie Abdichtung auch unter hoher thermischer Belastung.

Betriebsbedingungen: Hohe Temperaturen bis zu 400°C, Hochdruckdampf oder -gas, brandsicher nach API 6FA / ISO 10497, antistatische und ausblassichere Spindelkonstruktion.
Marine- und Offshore-Anlagen
Wird auf Offshore-Plattformen, FPSO-Verteilern, Ballastwassersystemen und Rohölverladeanlagen eingesetzt. Die kompakte Doppelkugelkonstruktion minimiert Gewicht und Platzbedarf bei Deckinstallationen.

Betriebsbedingungen: Salznebel- und Meerwasserkorrosion, Vibrationen und Offshore-Feuchtigkeit, Super-Duplex- oder Inconel-Werkstoffe mit explosionsgeschützten Aktuatoren.
Pharma- und Lebensmittelindustrie
Gewährleistet hygienische Trennung und präzise Entleerung in sterilen Gas- und Flüssigkeitssystemen. Geeignet für CIP-Reinigungs- und Probenahmeanwendungen, die einen vollen Durchfluss und eine gleichmäßige Strömung erfordern.

Betriebsbedingungen: Mittlerer Druck, sauberer und kontaminationsfreier Betrieb, 316L Edelstahl und FDA-zugelassene PTFE-Sitze für hygienische Umgebungen.
Wasserstoff- und Kohlenstoffabscheidungssysteme
Optimiert für Wasserstoffbetankung, CO₂-Kompression und CCUS-Projekte. Das DBB-Ventildesign gewährleistet eine leckagefreie Absperrung für sicherheitskritische Gasanwendungen.

Betriebsbedingungen: Extrem hoher Druck bis zu 600 bar, Kontrolle der Wasserstoffpermeation, NACE MR0175-konforme Werkstoffe, Beständigkeit gegen niedrige Temperaturen.
Allgemeine Industrie- und Versorgungsdienstleistungen
Ideal für Druckluft-, Stickstoff-, Kühlwasser- und Schmiersysteme. Bietet eine kompakte, zuverlässige Absperrung bei minimalem Wartungsaufwand.

Betriebsbedingungen: Standardmäßiger industrieller Temperatur- und Druckbereich, häufige Betriebszyklen, langlebige Ausführungen mit weichen oder metallischen Sitzen.
