Name: Ultra Clean Kugelventil
Availability: InStock

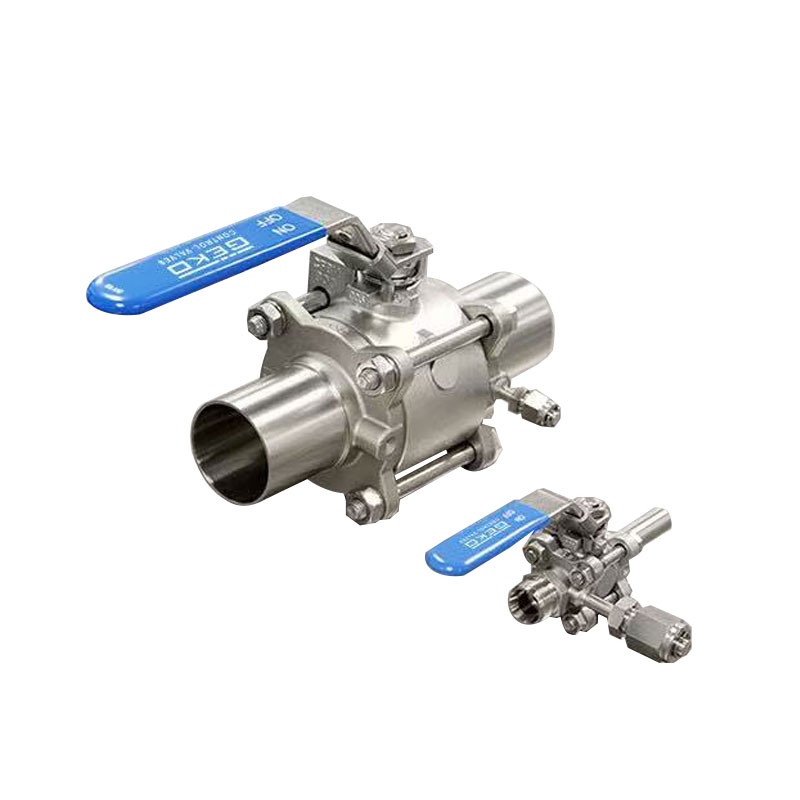

GEKO GKV-32T/B Dreiteiliges Ultra-Reinigungs-Kugelventil – Hohe Reinheit, hygienisch, wartungsfreundlich

Größenbereich

1/2" – 4" (DN15 – DN100), Sondergrößen erhältlich

Karosserie- und Motorhaubenmaterial

Edelstahl SS304 / SS316L, vollpolierte medienberührende Teile, FDA/GMP/3A-konform

Temperaturbereich

Bis zu 180 °C (356 °F)

Schaftmaterial

Edelstahl SS304 / SS316L, ausblassicher, verstärkter Dichtungsring

Maximal zulässiger Betriebsdruck

1000 PSI (PN64)

Sitze & Dichtungen

PTFE, hochrein, chemikalienbeständig, selbstschmierend

Packung & Stopfbuchse

PTFE-verstärkte Packung, ölfrei, hochrein, geeignet für CIP/SIP

Schrauben und Muttern

Edelstahl-Ventilmaterial SS304 / SS316L

Spezielle / optionale Materialien

Edelstahl 316L für korrosive Medien, kundenspezifische Legierungen auf Anfrage

Betriebsmethode

Manuelle Betätigung (90°-Drehung), optional pneumatische oder elektrische Betätigung über ISO5211-Taste

Besondere Konstruktionsmerkmale

Ausschwenkbares dreiteiliges Gehäuse, voller Durchfluss, keine Totzonen, CIP/SIP-fähig, einfache Wartung vor Ort

Endverbindungsstandards

Rohrschweißung, Stumpfschweißung, T-Klemme, Gewinde, Flansch (ASME BPE / ISO / DIN)

Designstandards

GMP-, FDA-, ISO-, DIN- und 3A-Hygienestandards

Anwendungen

Lebensmittel-, Getränke-, Pharma-, Kosmetik-, Molkerei-, Biotechnologie- und Chemieindustrie

Prüfung und Inspektion

Sitzprüfung (Luft): 80 PSI; Schalenprüfung (Hydrostat): 1500 PSI; CIP/SIP-Funktionsprüfung; Dichtheitsprüfung

Wichtigste Highlights

Extrem sauber, hygienisch, wartungsarm, voller Durchfluss, geringer Druckverlust, langlebig, korrosionsbeständig, automatisierungsfähig

Hygienic full-bore ball valve for food, beverage, and pharmaceutical applications

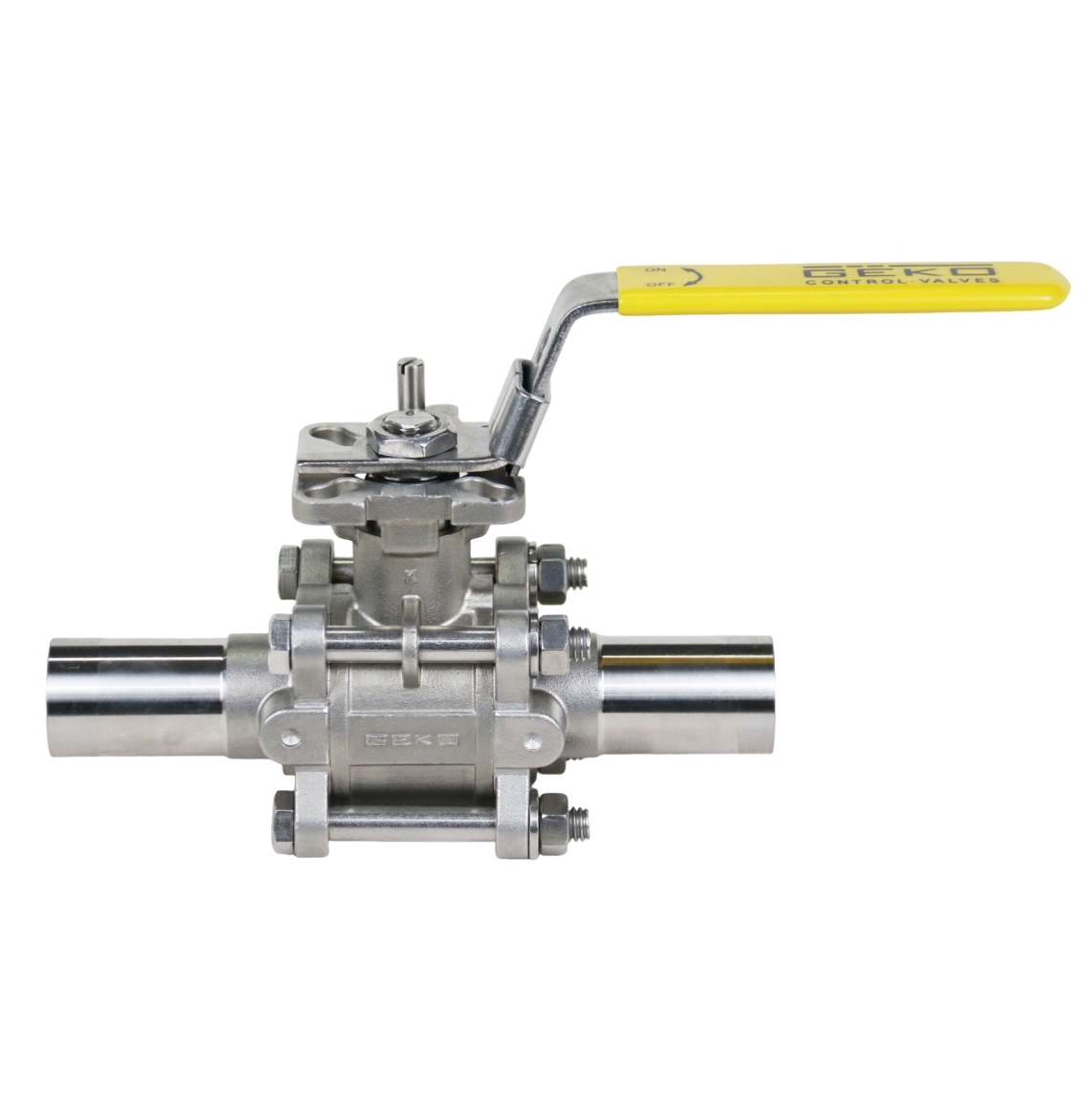

Modell: GKV-32T/B

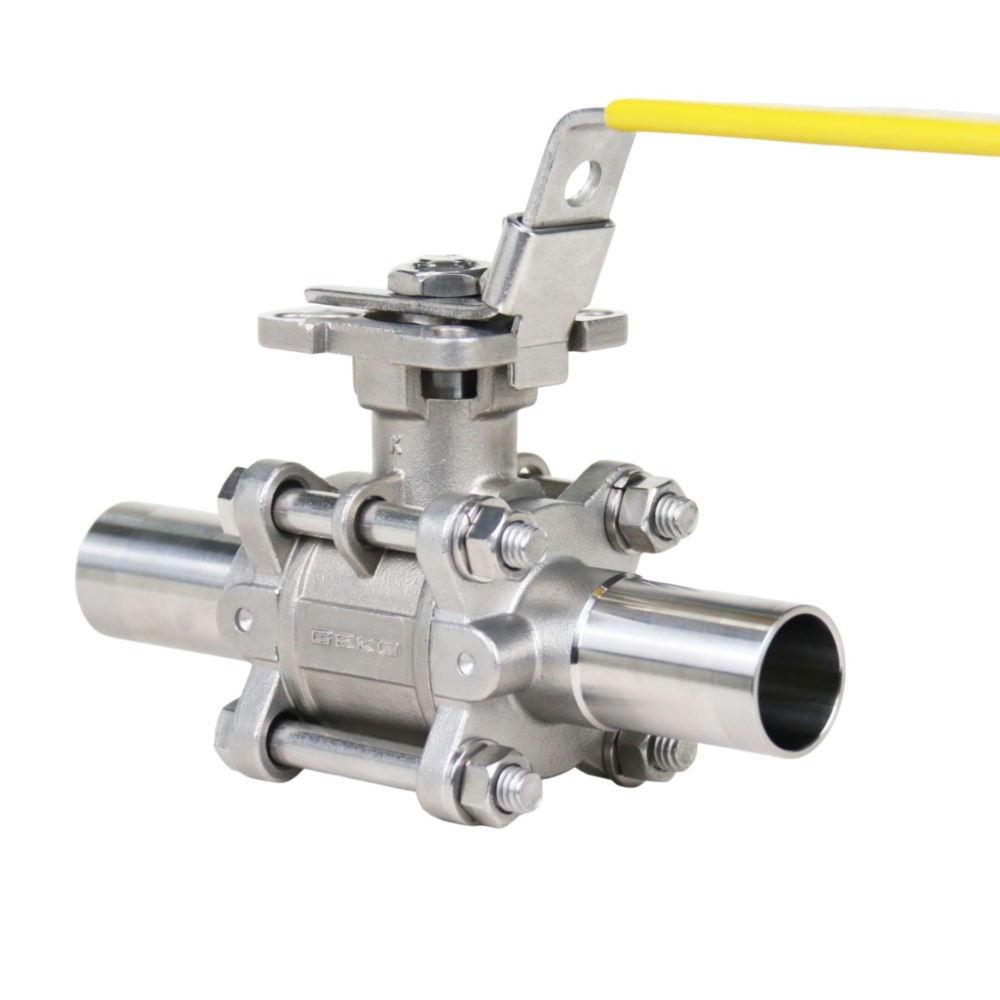

Design: 3-teiliges hochreines Kugelventil (Rohr / T-Klemme / Stumpfschweißende)

Material: Edelstahl SS304 / SS316L

Größenbereich: 1/2" – 4" (DN15–DN100)

Betriebsdruck: 1000 PSI (PN64)

Temperaturbereich: Bis zu 180 °C

Prüfdruck: - Sitz (Luft): 80 PSI. - Schale (Hydrostat): 1500 PSI

Montageplatte: Integrierte ISO 5211-Unterlegscheibe für einfache Aktuatorinstallation

Polieren: Ra 0,1 μm Spiegelglanz

Dichtungsmaterial: Importiertes PTFE gewährleistet hohe chemische Beständigkeit

und eine hohe Dichtigkeit.

Reinigung: Ölfreies, hochreines Reinigungsverfahren

Verbindungen: Rohrschweißenden / T-Klemme / Gewinde / Flanschoptionen

Normen: FDA-/GMP-/3A-/ISO-/DIN-konform

Inspektionskriterien
Oberflächengüte von Rohren	ID Oberfläche Rauheit,Ra	Öl Rest	Teilchen Ebene
AP Beenden	一	<0,1 mg/ft²	一
MP(BA)Finish	OD≤40A:Ra≤0,38μm	<0,1 mg/t²	>0,1 μm, Max. 5 Stück
	OD 50A-150A:Ra≤0,5μm
	OD 200A-800A:Ra≤0,6μm
EP-Abschluss	OD≤20A:Ra≤0,15μm	<0,01 mg/ft²	>0,1 μm, Max. 1 Stück
	OD 25A-50A:Ra≤0,2μm
	OD 65A-100A:Ra≤0,25μm

Herstellungsprozess von AP, MP(BA) und EP
Grad Of Beenden of Rohre	AP Beenden	MP(BA)Finish	EP Beenden
ID-Perle geschnitten, Perle entfernt	NO	JA	一
mechanisches Polieren der Innenseite	NO	JA	一
Reinigung mit Umkehrosmosewasser	JA	JA	一
Spülung mit deionisiertem Wasser	NO	JA	JA
Chemische Passivierung	Säuregebeizt	JA	JA
Reinraum, Klasse 1000 Reinigung und Verpackung	Option	JA	JA
Doppelhüllenverpackung	Option	JA	JA

Three-piece swing-out ball valve with CIP/SIP cleaning connections

Hauptmerkmale und Vorteile:

? Ultrareines und hygienisches Design

Vollflächiger Durchgang mit polierter Innenfläche gewährleistet einen reibungslosen, ununterbrochenen Lauf

Der Durchfluss wird gewährleistet und Medienrückstände sowie Bakterienwachstum werden verhindert.

Ideal für aseptische und sterile Anwendungen.

? Wartungsfreundlich – dreiteiliger, ausschwenkbarer Korpus

Ermöglicht eine schnelle Demontage vor Ort, ohne das gesamte Ventil aus der Rohrleitung ausbauen zu müssen.

Vereinfacht die Reinigung und reduziert Systemausfallzeiten.

? Vollständiger Durchflusskanal, echter Bohrungsdurchfluss

Bietet minimalen Druckverlust und uneingeschränkten Mediendurchfluss – ideal für viskose oder partikelbeladene Flüssigkeiten.

? CIP/SIP-fähig

Integrierte Chefs für Dampfreinigung (SIP) und Reinigung vor Ort (CIP)-Verbindungen

Dadurch eignet es sich für vollautomatische Desinfektionssysteme.

? Für die Automatisierung entwickelt

Ausgestattet mit einer ISO 5211-Montageplatte, die eine einfache Integration mit pneumatischen Systemen ermöglicht.

oder elektrische Stellantriebe zur Fernsteuerung.

? Erstklassige Dichtungsleistung

PTFE-Dichtungen und verstärkte Packungen gewährleisten außergewöhnliche Dichtheit und chemische Beständigkeit

Kompatibilität sowohl unter Vakuum- als auch unter Hochdruckbedingungen.

? Hochwertiges Material und Verarbeitung

Alle medienberührten Teile aus Edelstahl 316L für Orbitalschweißen geeignet; ölfreie Montage

gewährleistet die Einhaltung der Anforderungen an hohe Reinheit.

Produktbroschüre
Weich abgedichtetes Kugelventil - Englisch

Lebensmittelverarbeitungs- und Getränkeindustrie
Ideal für die Dosiertechnik von Milch, Saft, Bier und Sirup. Bietet hygienischen Durchfluss mit vollem Durchflussvolumen, glatte Innenflächen, einfache CIP/SIP-Reinigung und minimales Kontaminationsrisiko.

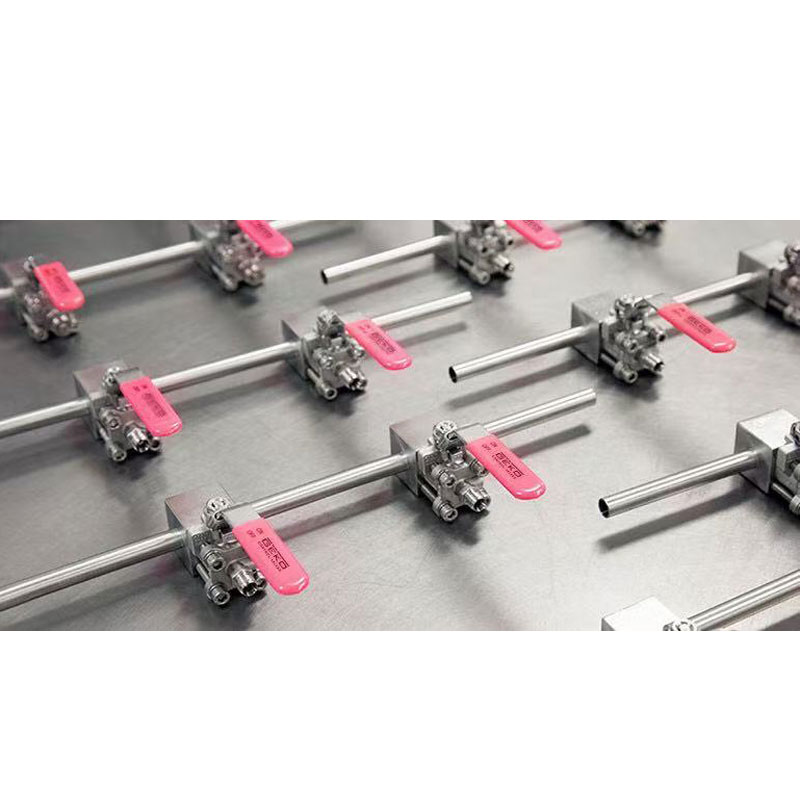

Milch- und Milchproduktion
Ideal für die Verarbeitung von Milch, Joghurt und Sahne. Bietet ultrareine, polierte Oberflächen mit einer Oberflächenrauheit von Ra ≤ 0,64 μm, ein dreiteiliges Schwenkdesign für einfache Reinigung und verhindert Bakterienwachstum.

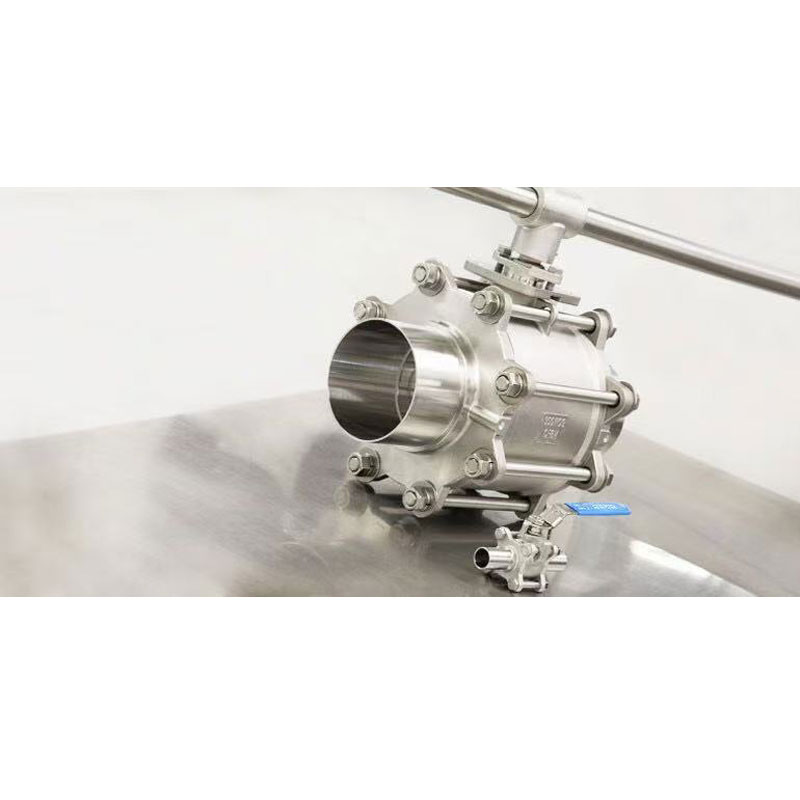

Pharmazeutika & Biotechnologie
Geeignet für sterile Arzneimittelflüssigkeiten und chemische Reagenzien. Entspricht den GMP/FDA/ISO-Standards, unterstützt Hochdruck- und Vakuumbedingungen und ermöglicht die Online-Wartung mit minimalen Ausfallzeiten.

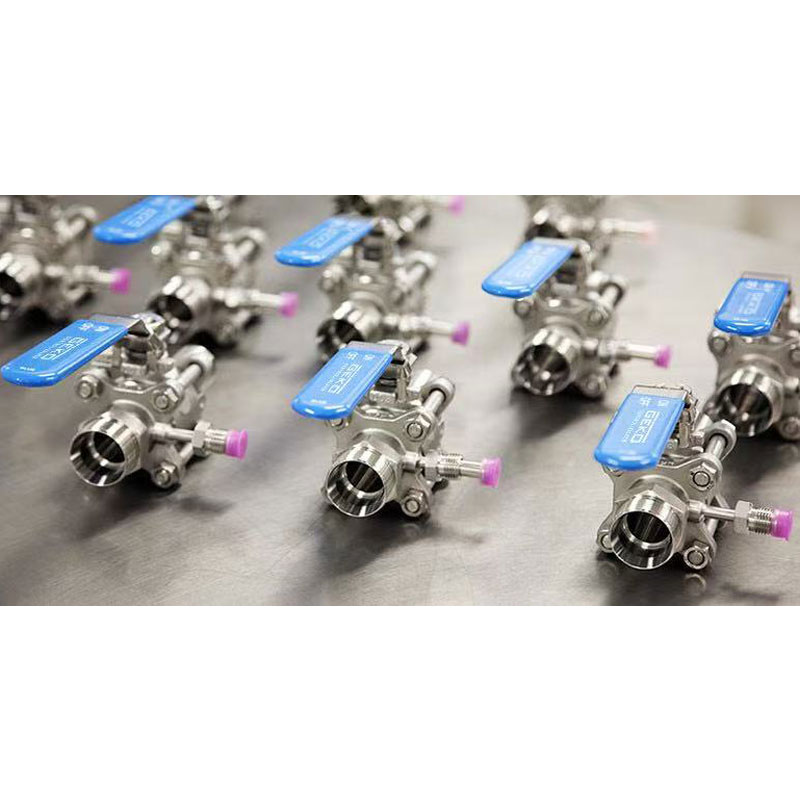

Kosmetik & Körperpflege
Geeignet für Lotionen, Cremes und kosmetische Flüssigkeiten. Gewährleistet höchste Reinheit durch PTFE-Dichtungen, polierte Oberflächen und hygienisches Design mit großem Durchfluss.
Getränke- und Brauindustrie
Ideal für Bier, Wein und andere Getränke. Ermöglicht einfache Reinigung, hohe Korrosionsbeständigkeit, schnelle Bedienung und unterstützt die schnelle Inspektion des Balls vor Ort.

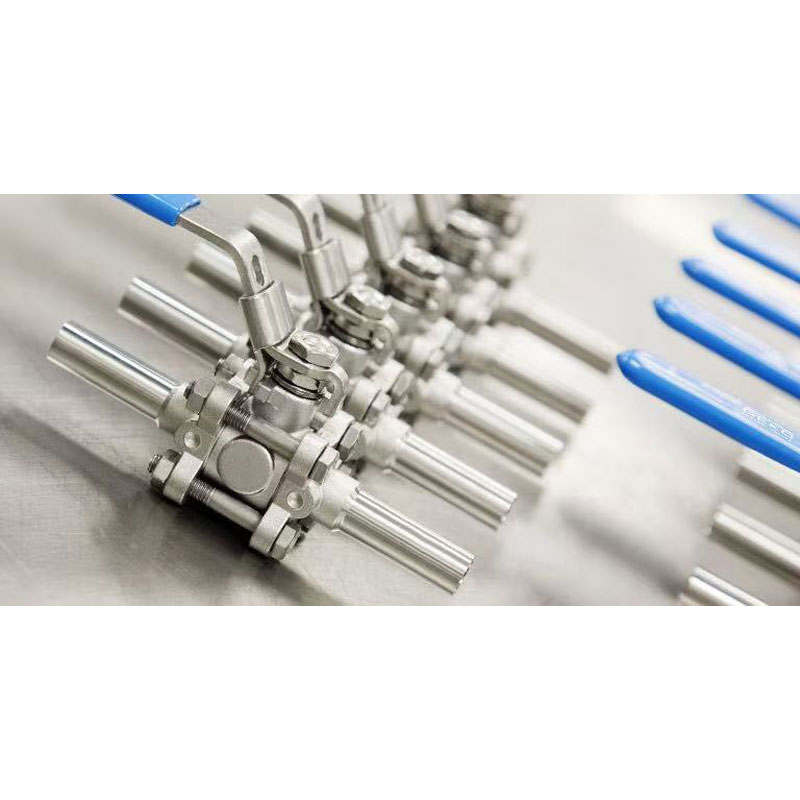

CIP/SIP-Reinigungssysteme
Konzipiert für Online-Reinigungszyklen. Verfügt über einen Innenraum ohne Totzonen, hohe Temperatur- und Druckbeständigkeit sowie eine sichere Abdichtung für hygienische Reinigungszyklen.
