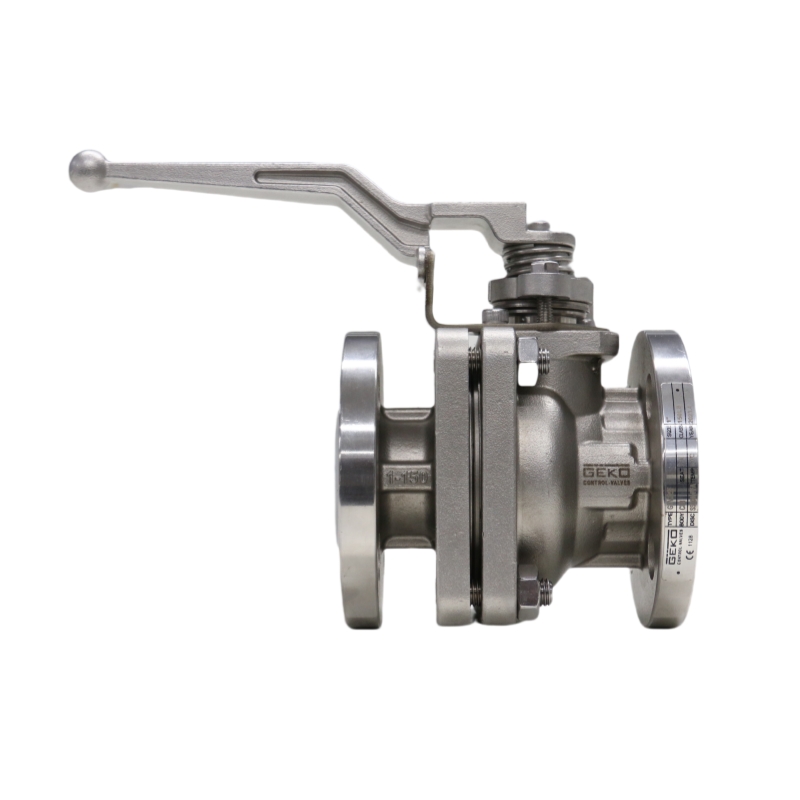

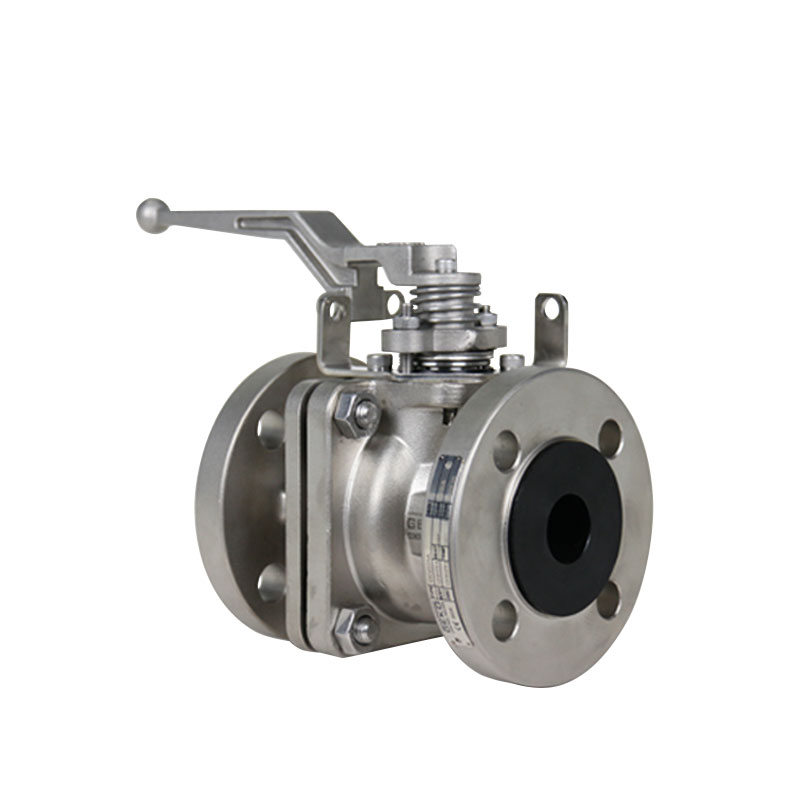

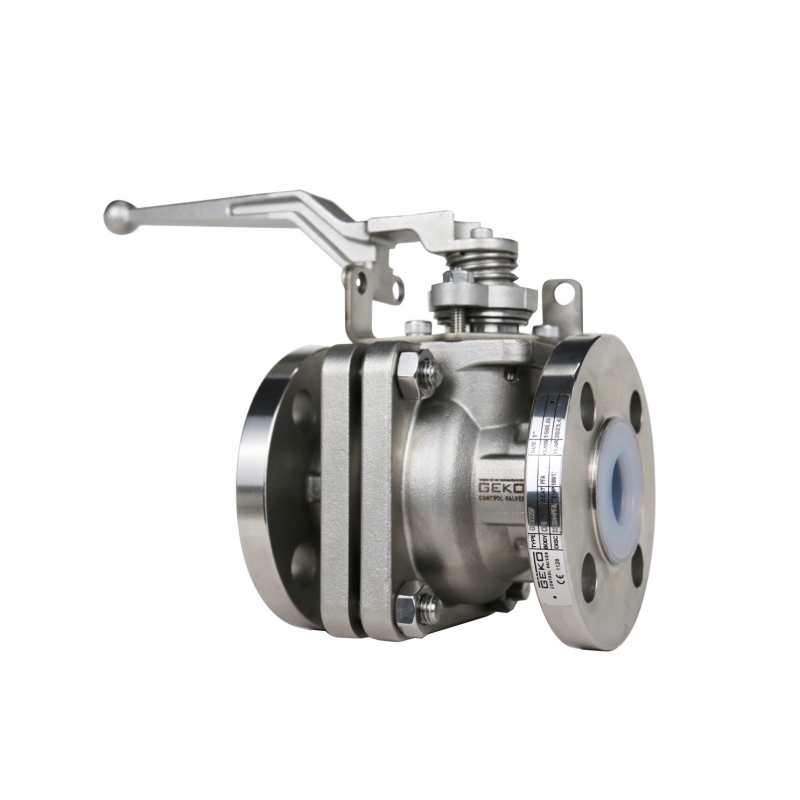

Name: PFA-ausgekleidetes Kugelventil
Availability: InStock

GEKO Kugelhähne mit PFA-Auskleidung | Korrosionsbeständig für chemische Anwendungen

Größenbereich

DN 15–DN 400

Körpermaterial

Kohlenstoffstahl (WCB) oder Edelstahl (CF8/CF8M) mit Außenbeschichtung; optional duktiles Gusseisen für kostengünstige Konstruktionen

Temperaturbereich

−20 °C bis +220 °C

Stängelmaterial

Edelstahl mit PFA-Hülse an der medienberührten Schnittstelle

Arbeitsdruck

ASME Klasse 150 (bis zu 19 bar bei 20 °C); PN16; JIS 10K

Sitzmaterial

PTFE-, RPTFE- oder PFA-verkapselt

Kugelmaterial

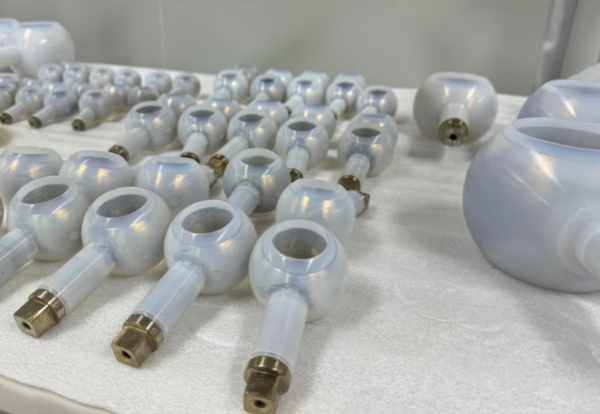

Edelstahlkern, vollständig mit PFA ummantelt

Karosserieform

Zwei Teile

Designstandards

MSS SP110, ASME B16.5/B16.10/B16.11/B16.25, EN 1092-1, JIS 10K, ISO 5211

Beendigung

Flansch

GEKO PFA-ausgekleidete Kugelhähne verfügen über eine vollständige PFA-Auskleidung auf allen medienberührenden Oberflächen, einen Durchflussweg mit vollem Durchmesser und eine dichte Absperrung für anspruchsvolle Säuren/Laugen/Lösungsmittel.

Die glatte, antihaftbeschichtete PFA-Oberfläche minimiert Ablagerungen, reduziert den Reinigungsaufwand und verlängert die Lebensdauer. Die Ausführungen unterstützen manuelle, pneumatische oder elektrische Betätigung mit ISO 5211-Montage.

Parameter	Spezifikation
Größenbereich	DN 15–DN 300 (½"–12"), größere Größen auf Anfrage
Druckbewertung	ASME Klasse 150 (bis zu 19 bar bei 20 °C); PN16; JIS 10K
Temperaturbereich	-20 °C bis +200 °C (PTFE/RPTFE-Dichtungen), bis zu +220 °C mit speziellen Dichtungen
Körpermaterial	Kohlenstoffstahl (WCB), Edelstahl (CF8/CF8M)
Futtermaterial	Reines PFA, optional mit Anti-Permeations-Qualität
Ball	Edelstahlkern, vollständig mit PFA ummantelt
Sitze	PTFE-, RPTFE- oder PFA-verkapselt
Stängel	Edelstahl mit PFA-Ummantelung; ausblassicher
Siegel	PTFE, FKM, EPDM, optional FFKM für hohe Temperaturen/Lösungsmittel
Endverbindungen	Flanschanschluss – ASME B16.5, EN 1092-1, JIS 10K
Von Angesicht zu Angesicht	ASME B16.10 / ISO 5752 kurze Ausführung
Prüfstandard	API 598 / EN 12266-1, Leckrate A
Automatisierung	ISO 5211 Direktmontage, pneumatische/elektrische Aktuatoren

Benutzerdefinierte Optionen

Antipermeations-PFA-Auskleidung für Medien mit hoher Diffusion

Hochtemperatur-Kits (bis zu 220 °C)

Einsatz bei niedrigen Temperaturen (bis zu −40°C)

FDA-konforme Feuchtmaterialien

ATEX-Zertifizierung für explosionsgefährdete Bereiche

SIL-fähige Betätigungseinheiten

Kurzanleitung zur Auswahl (Sitz/Dichtung vs. Service)

Starke Säuren / Oxidationsmittel: PFA-Auskleidung + PTFE/RPTFE-Dichtungen, FFKM-Spindeldichtungen bei >150 °C

Starke Laugen: PFA- und PTFE-Dichtungen; FKM- oder EPDM-Packungen gemäß CIP-Chemie

Lösungsmittel/Aromaten: PFA + RPTFE-Dichtungen; FFKM-Dichtungen zur Minimierung von Quellung/Permeation

Schleifmittel/Schleifmittel: PFA + verstärkte RPTFE-Sitze, volle Bohrung zur Reduzierung der Erosion

Merkmale:

Vollständige PFA-Auskleidung – Komplette Auskleidung von Körper und Ball für überlegene Beständigkeit gegen Säuren, Laugen und Lösungsmittel.

Absolut dicht – Hochleistungssitze und eine PFA-Auskleidung gewährleisten dichte Abdichtung und sicheren Betrieb.

Breiter Temperaturbereich – Standardmäßig −20 °C bis 200 °C, optional bis zu 220 °C oder Tieftemperaturbetrieb.

Materialflexibilität – Gehäuse aus Kohlenstoffstahl oder Edelstahl mit PTFE/RPTFE/PFA-Dichtungen zur Anpassung an verschiedene Medien.

Automatisierungsbereit – ISO 5211-Montage für manuelle, pneumatische oder elektrische Aktuatoren.

Geringer Wartungsaufwand – Die glatte PFA-Oberfläche reduziert Ablagerungen und die Reinigungshäufigkeit und verlängert so die Lebensdauer.

Einhaltung internationaler Standards – Entwickelt und getestet gemäß MSS SP110, ASME, EN, JIS, API-Standards.

Schwachstellen und Lösungen:

Schäden durch korrosive Medien → Die vollständige PFA-Auskleidung isoliert korrosive Flüssigkeiten und verlängert so die Lebensdauer des Ventils.

Verstopfung durch viskose oder feste Medien → Voller Durchfluss gewährleistet reibungslosen Durchfluss und reduziert Ausfallzeiten.

Häufige Undichtigkeiten → Hochleistungssitze mit Innenfutter gewährleisten absolute Dichtigkeit für Sicherheit und Konformität.

Temperatur-/Druckschwankungen → Konzipiert für hohe/niedrige Temperaturen und mit einstellbaren Sitz-/Dichtungsoptionen.

Schwierige Automatisierungsmodernisierung → Die ISO 5211-Standardschnittstelle ermöglicht eine einfache Aktorinstallation.

Wartungshandbuch
Kugelhahn mit Fluorkautschuk-Auskleidung - Englisch
Produktbroschüre
Kugelhahn mit Fluorkautschuk-Auskleidung - Englisch

Chemikalien & Petrochemikalien
Umgang mit starken Säuren (H₂SO₄, HCl, HNO₃), Laugen (NaOH, KOH), Lösungsmitteln; Reaktorauslass, Chemikalientransfer, Tankisolierung.
Pharmazeutika
Chemikaliendosierleitungen, korrosive Versorgungssysteme, Abfallneutralisierung, sichere Prozessisolierung.
Speisen und Getränke
CIP-Säure-/Laugentransfer, Handhabung von Aromakonzentraten, nicht reaktive Oberflächen, hygienische Prozesse.
Bergbau & Mineralien
Säureauslaugung, Schlammisolierung und -transport, Neutralisation von Rückständen, Chemikalienhandhabungsanlagen.
Wasser & Abwasser
Chemikalien zur pH-Wert-Einstellung, Koagulationsmittel, Desinfektionsmittel, aggressive Flüssigkeitsisolierung, Kläranlagen.
