Name: GKV237G Zapfengelagerter Kugelhahn | API 6D Kugelhahn aus geschmiedetem Stahl
Availability: InStock

GKV-237G Hersteller von zapfengelagerten Kugelhähnen | Geschmiedete Stahlkugelhähne mit vollem Durchgang für Öl und Gas

Größenbereich

NPS 1/2" bis 24", DN15 bis DN 600

Betriebsdruck

ASME Klasse 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Temperaturbereich

-50°F bis 1472°F (-46°C bis 800°C)

Körpermaterialien

ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiede-Edelstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl); ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).

Leckage

Klasse IV, Klasse V, Klasse VI

Stängelmaterialien

ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51

Von Angesicht zu Angesicht

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Sitzmaterialien

TFM1600, optional: Tek Fi®*, UHMWPE, RPTFE, PTFE usw.

Prüfstandard

API 598, EN-12266-1

Alle Ventilschäfte und -sitze werden einem Gasdichtheitstest mit 100 psi unterzogen.

Unversehrtheit vor dem Versand, Vakuumservice bis 29 Zoll Hg

Ballmaterialien

Edelstahl A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titan B348 Gr. 2 / Gr. 5, Zirkonium B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nickelbasislegierungen, Inconel 600/625/825, Monel 400/Monel K500, B463 Legierung 20, F51 (Duplex-Edelstahl), A182 F51, A182 F22, A182 F904L

Endverbindungen

Flanschenden gemäß ASME B16.5

Designstandard

ASME B16.34, EN12516, GB/T 12237

Betrieb

Pneumatisch und elektrisch

Connect-Plattform

ISO5211

API6D Zapfengelagerter Kugelhahn | Geschmiedeter Stahlkugelhahn mit vollem Durchgang für Öl und Gas

API 6D Trunnion Ball Valve Manufacturer | Forged Steel Full Bore Ball Valve for Oil & Gas

Das zapfengelagerte Kugelventil GKV-237G ist für zuverlässiges Absperren in anspruchsvollen Industrieanwendungen konzipiert. Dank seiner Volldurchgangskonstruktion, des zwei- oder dreiteiligen Gehäuses und der elastischen Dichtungen bietet dieses Ventil eine stabile Dichtungsleistung, ein niedriges Betätigungsdrehmoment und eine lange Lebensdauer. Es eignet sich für die Förderung von Flüssigkeiten, Gasen, Dampf und Kohlenwasserstoffen in der Chemie-, Petrochemie-, Öl- und Gasindustrie, der Energieerzeugung und anderen Prozessindustrien.

Das Ventil GKV-237G ist in den Druckklassen ANSI 150 bis ANSI 2500 mit Anschlussarten wie RF, RTJ und BW erhältlich und kann gemäß den Normen ASME B16.34, ASME B16.5, ASME B16.25, ASME B16.10 und ISO 5211 geliefert werden. Eine Ausführung nach API 6D ist auf Anfrage ebenfalls verfügbar.

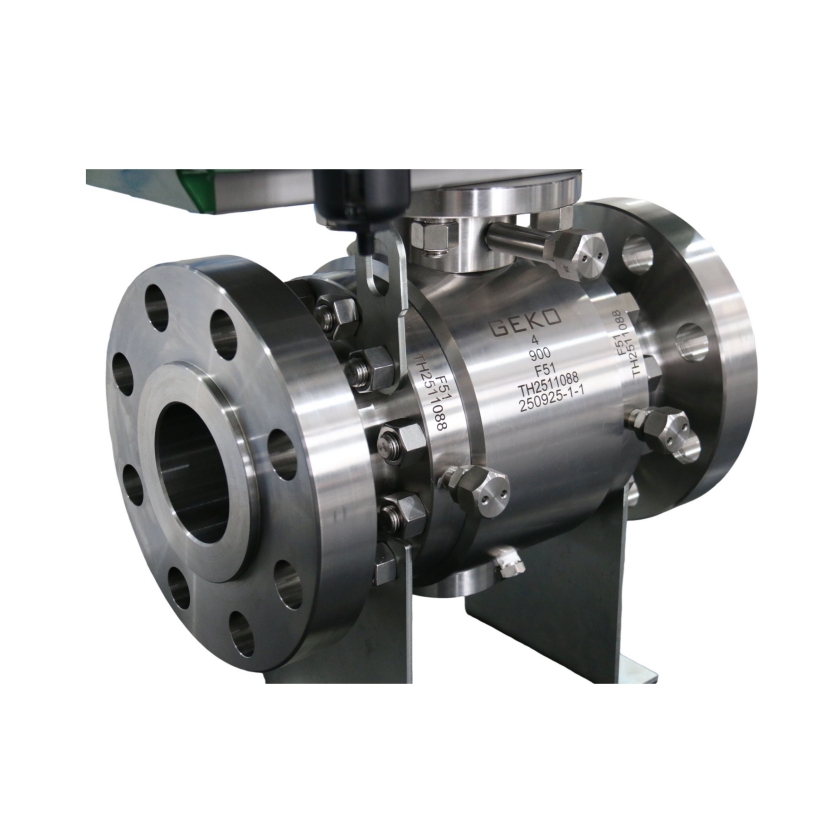

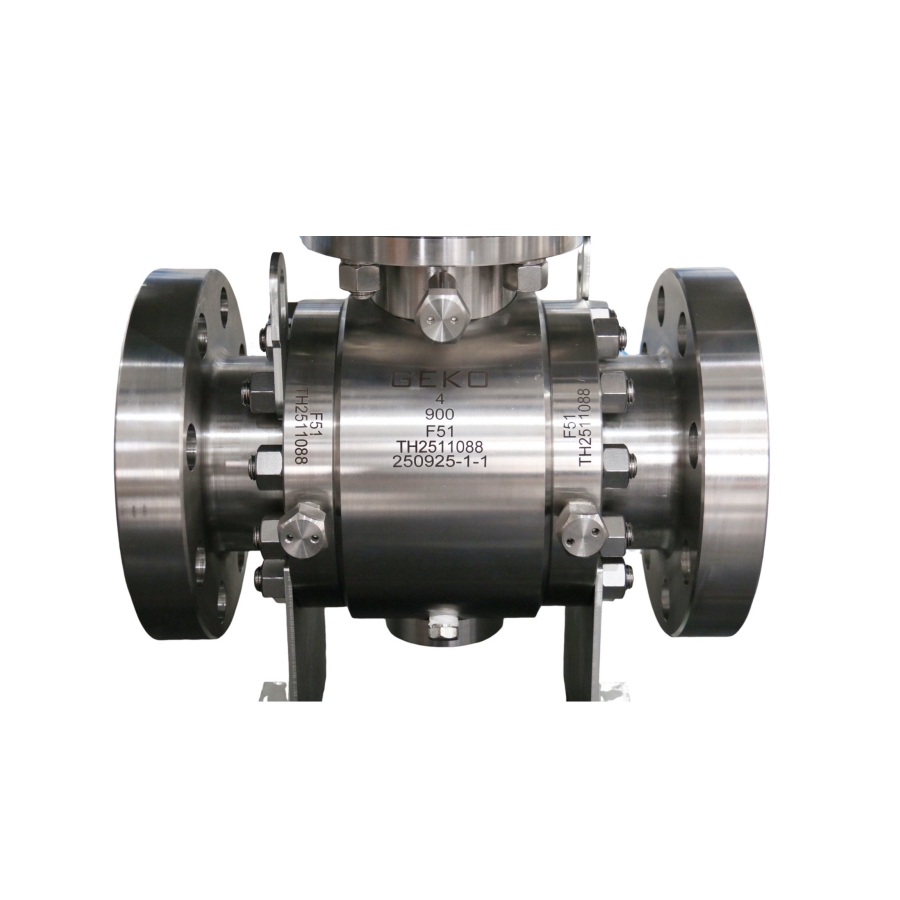

GKV237G Trunnion Ball Valve for Oil & Gas API 6D

Um Sicherheit und Leistung auch unter anspruchsvollen Betriebsbedingungen zu gewährleisten, kann dieses Zapfenkugelventil mit einer Antistatikvorrichtung, einer ausblassicheren Spindel, einer automatischen Gehäuseentlüftung und einem Doppelblock- und Entlüftungssystem ausgestattet werden. Die Broschüre hebt zudem Zertifizierungen und Konformitätsbescheinigungen hervor, darunter Brandschutz-, ATEX-, PED-, SIL 3- und Emissionsnormen, wodurch es sich als zuverlässige Lösung für kritische Prozesssysteme eignet.

Die einzigartige Konstruktion der Zapfenkugelhahn-Serie GKV237G

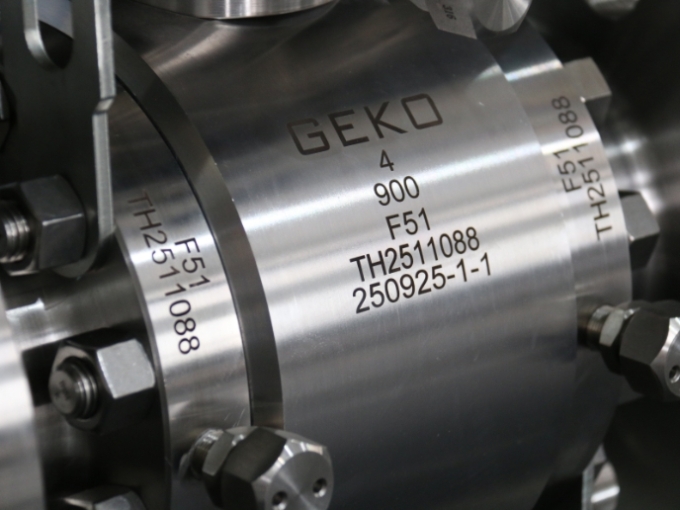

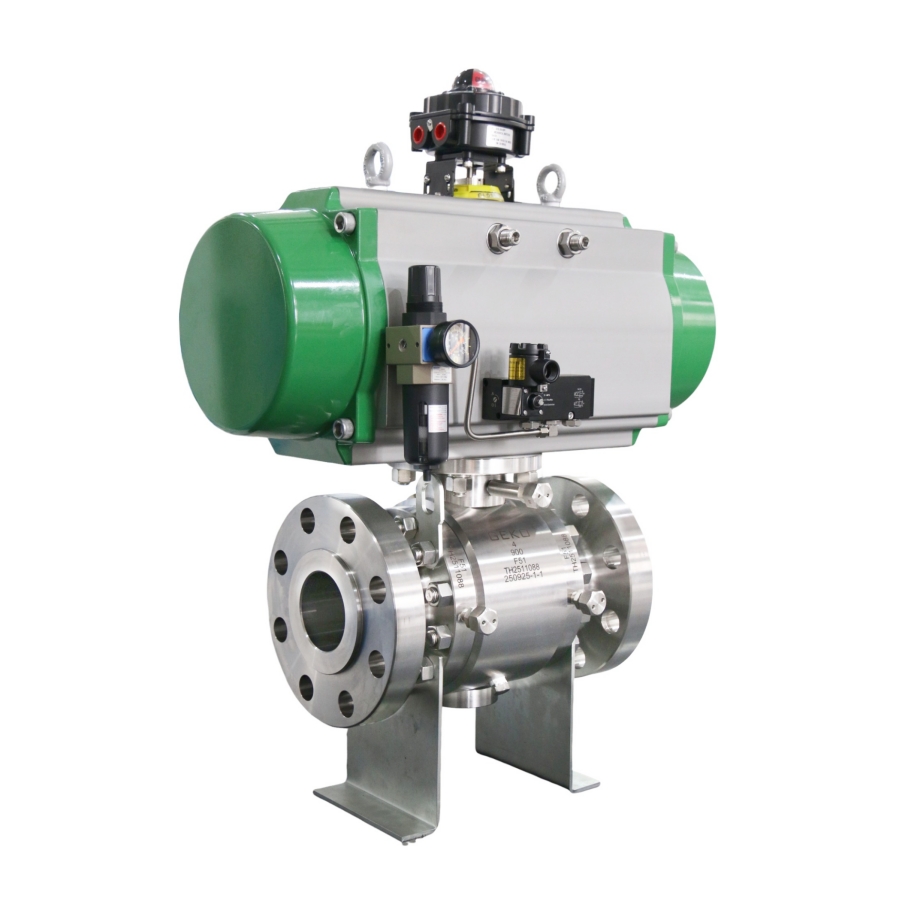

GKV225G Pneumatic Ball Valve 900LB RF Connection, A182 F51 Material

Zapfengelagerte Konstruktion für niedriges Betriebsdrehmoment und stabile Leistung

Vollbohrungsstruktur (voller Anschluss) für minimalen Druckverlust

Doppelblock- und Entlüftungsdesign (DBB) für erhöhte Dichtungssicherheit

Brandsichere Konstruktion gemäß internationalen Standards

Ausblassichere Ventilspindel für erhöhte Betriebssicherheit

Antistatische Vorrichtung zum Schutz vor elektrostatischer Entladung

Für verschiedene Anwendungen sind elastische und metallische Sitzoptionen erhältlich.

Automatische Druckentlastung des Hohlraums für sicheren Betrieb

Geeignet für Hochdruck- und Hochtemperaturanwendungen

Entspricht den Normen API 6D, ASME und ISO.

Produktbroschüre
Feststehendes Kugelventil - Englisch

Öl- und Gasindustrie
Weit verbreitet in Öl- und Gasförderanlagen, Transportleitungen, Lagertanks und Absperrstationen zur zuverlässigen Trennung von Flüssigkeiten, Gasen und Kohlenwasserstoffen.

Betriebsbedingungen: Hochdruckanwendungen, Kohlenwasserstoffmedien, kritische Absperrvorgänge, explosionsgefährdete Bereiche und Rohrleitungsisolierung, die eine sichere Abdichtung, ein niedriges Drehmoment und eine zuverlässige Leistung erfordern.
Petrochemische Industrie
Geeignet für petrochemische Anlagen, Raffinerieprozesslinien, Tanklager und Versorgungssysteme, die Kohlenwasserstoffe, Gase, Dampf und andere Prozessmedien handhaben.

Betriebsbedingungen: Hohe Temperatur- und Druckschwankungen, brennbare Medien, geringe Anforderungen an die Leckage, thermische Zyklen und kontinuierlicher Prozessbetrieb erfordern eine stabile Abdichtung und sichere Abschaltung.
Chemische Verarbeitungsindustrie
Wird in Chemieanlagen zur Trennung von Flüssigkeiten, Gasen, Dampf und korrosiven Prozessmedien in Reaktoren, Transferleitungen und Lagersystemen eingesetzt.

Betriebsbedingungen: Korrosive Umgebungen, strenge Kontrolle flüchtiger Emissionen, explosionsgefährdete Bereiche, Temperaturschwankungen und Anwendungen, die eine zuverlässige Abdichtung, antistatischen Schutz und eine lange Lebensdauer erfordern.
Energieerzeugungsindustrie
Wird in Kraftwerken für Dampfleitungen, Hilfssysteme, Wasseraufbereitungsanlagen und industrielle Fluidisolierung eingesetzt, wo eine stabile Leistung erforderlich ist.

Betriebsbedingungen: Dampfbetrieb, thermische Schwankungen, häufiger Betrieb, Druckänderungen und anspruchsvolle Abschaltbedingungen, die eine sichere Spindelabdichtung und zuverlässige Druckentlastung des Hohlraums erfordern.
Pipeline- und Terminalsysteme
Ideal für Fernleitungen, Umspannwerke und Leitungsblocksysteme, bei denen eine sichere Absperrung und Entwässerung unerlässlich sind.

Betriebsbedingungen: Hochdruck-Pipelinebetrieb, Anforderungen an die doppelte Absperrung und Entlüftung, Großdurchmesserbetrieb, Notabschaltanforderungen und Feldbedingungen, die ein niedriges Betriebsdrehmoment und eine zuverlässige Dichtungsleistung erfordern.
Allgemeine Prozessindustrie
Geeignet für eine breite Palette industrieller Prozessanwendungen mit Flüssigkeiten, Gasen, Dampf und Kohlenwasserstoffen in anspruchsvollen Einsatzumgebungen.

Betriebsbedingungen: Schwere Betriebsbedingungen, Brandschutzanforderungen, ATEX-Bereiche, emissionsarme Anwendungen und Systeme, die eine dauerhafte Abdichtung, antistatische Konstruktion, Ausblasschutz der Spindel und langfristige Betriebssicherheit erfordern.
