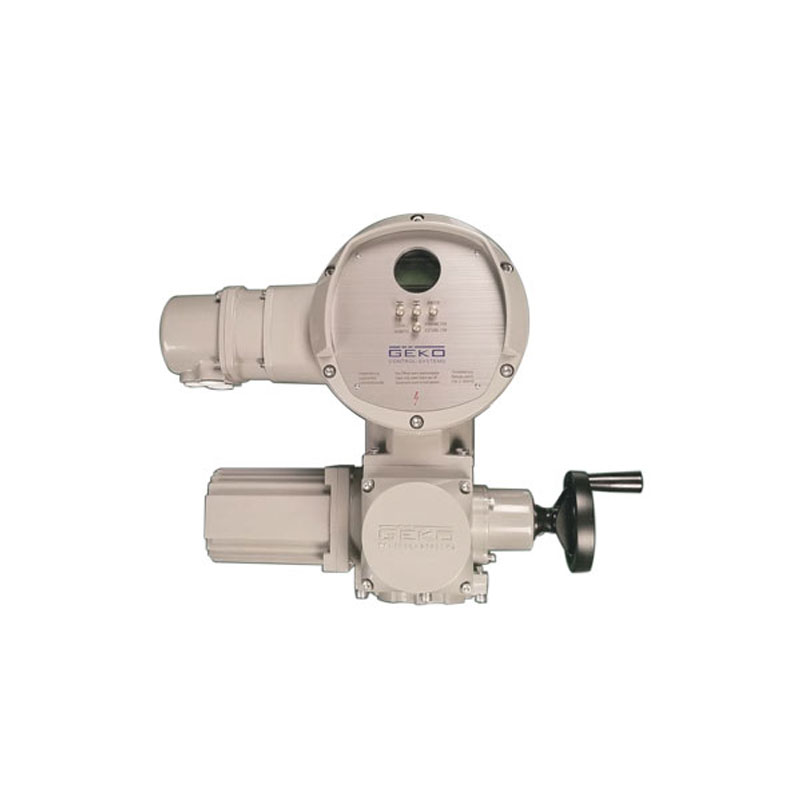

Name: Intelligenter integrierter elektrischer Aktor
Availability: InStock

GKSA-LINTELLIGENT INTEGRIERTER ELEKTRISCHER AKTUATOR

Ausgangsschub

9 Nm bis 16000 Nm

Steuerungsoptionen

Ein/Aus: 120/230 VAC Zwischenrelaisplatine (IRB)

24 V: AC/DC-Controller

Modulation: Servo NXT-Controller

Kommunikationsprotokolle: Servo NXT DeviceNet, EtherNet/IP

Spannungen

120, 230 V Wechselstrom, 50/60 Hz, 1-phasig

24 V: Wechsel-/Gleichstrom

Stromquelle

24–27 V AC oder 30–38 V DC

70-DNS: VAC:120

70-NXT: 120/220 V AC 50/60 Hz, 24 V AC/DC

Gehäusebewertungen

NEMA 4, 4X und IP65, IP67

Eingangssignal

Ein/Aus: 120/230 V AC, 24 V: AC/DC

Modulierend: 4–20 mA, 0–10 V, 0–5 V, 2–10 V

Montage

ISO 5211

Motor

120/230 V AC: Einphasen-, reversibler Permanentkondensator-Induktionsmotor

24 V: Permanentmagnet-Bürsten-Gleichstrommotor

Temperaturbereich

-20°F (-29°C) bis 150°F (+65°)

Schalteroptionen

2 mechanische SPDT-Schalter Standard

Zusätzliche Hilfsschalter verfügbar (bis zu 6 insgesamt)

Optionale Drehmomentschalter erhältlich.

Zertifizierungen

CE-Zertifizierung, CCC-Zertifizierung, Explosionsschutzzertifizierung

Ventilkompatibilität

Gerader Strich und Winkelstrich

Standardausführung des integrierten elektrischen Stellantriebs der GKSA-Serie

Standardantriebe: Kurzzeitbetrieb S2-15 min gemäß DIN EN 60034.

Modulierende Stellantriebe: intermittierender Betrieb S4 / S5 nach DIN EN 60034:

Mindestens 25 % Einschaltdauer, 1200 c/h für alle Auslösedrehmomente und Ausgangsdrehzahlen.

Kombinationen im Temperaturbereich von -20°C bis +60°C.

Schutzart IP67 gemäß DIN EN 60529 (IP68 auf Anfrage).

Motorisolationsklasse F.

Elektronischer Motorschutz, automatische Phasenfolgekorrektur.

Anlaufstrom niedriger als Nennstrom.

Netzspannungstoleranz -10% / +15% im gewählten Spannungsbereich,

Frequenzbereich von 40 bis 70 Hz.

Zulässige Umgebungstemperatur: -20 °C bis +60 °C (-4 °F bis +140 °F),

Höhere Temperaturen auf Anfrage.

Doppelt abgedichteter elektrischer Anschluss: (staub- und wasserdicht bei herausgezogenem Stecker).

Separate Montage der Elektronikeinheit möglich, Handkurbel/Rad für Notfälle

Betrieb (während des Motorbetriebs getrennt!).

„Nicht intrusiv“ nach Einstellung der Endpositionen des Ventils (PROFITRON).

Unterschiedliche Ausgabegeschwindigkeiten, einstellbar für ÖFFNEN, GESCHLOSSEN, NotÖFFNEN und

Notabschaltung (PROFITRON).

Wegabhängige Abschaltung, stufenlos einstellbar, 3 Referenzdrehmomentkurven

Das Ventil kann gelagert werden (PROFITRON).

Bedienerführung über Display in 9 Sprachen (PROFITRON) extern 24 V DC s

Stromversorgung für Elektronikeinheit serienmäßig möglich.

Merkmale des integrierten elektrischen Stellantriebs der GKSA-Serie

Struktur vereinfachen, vernünftig sein – elektronische Bauteile anstelle von mechanischen Bauteilen verwenden, modulare Struktur anwenden.

Schutzart: Die niedrigste Schutzart ist IP67, entspricht der Norm DIN EN 60529. (Hinweis: Bei Bedarf kann die Schutzart IP68 bereitgestellt werden).

Getrennte Installation: Wenn der Installationsraum nicht ausreicht, die Temperatur zu hoch ist, die Vibrationen zu stark sind oder die Fehlersuche und das Testen vor Ort schwierig sind, können die intelligente Steuereinheit und der Hauptteil getrennt installiert werden.

Produktbroschüre
Integrierter elektrischer Stellantrieb - Englisch

Die integrierten elektrischen Stellantriebe der GKSA-Serie werden in verschiedenen Branchen eingesetzt.

Petrochemische und Erdgasindustrie
Ausgestattet mit verschiedenen Winkelhubventilen, die in Raffinerien und Erdgasanlagen zum Schneiden von Rohrleitungen, zur Steuerung des Flüssigerdgasflusses und zur Umleitung von Medien weit verbreitet sind.
Kommunale Wasserversorgung und HLK-Technik
Ausgestattet mit korrosionsbeständigen Beschichtungen und Standardanschlüssen, kann es durch die Abstimmung von Regelventilen und Absperrventilen die Durchflusseffizienz von Wasserversorgungs-, Heizungs-, Lüftungs- und Klimaanlagen sowie Fernwärmesystemen optimieren.
Schiffs- und Meerestechnik
Für Umgebungen mit hohem Salzgehalt im Meerwasser kann das Aktuatorgehäuse aus korrosionsbeständigen Materialien gefertigt werden.
Umweltschutz und industrielle Wasseraufbereitung
Es verfügt über einstellbare und schaltbare Typen sowie verschiedene Funktionen zur Auswahl, wodurch die Kosten gesenkt und gleichzeitig die Anforderungen der Benutzer erfüllt werden.

Beliebte Tags :

Aktuatoren mit integriertem IC-Controller

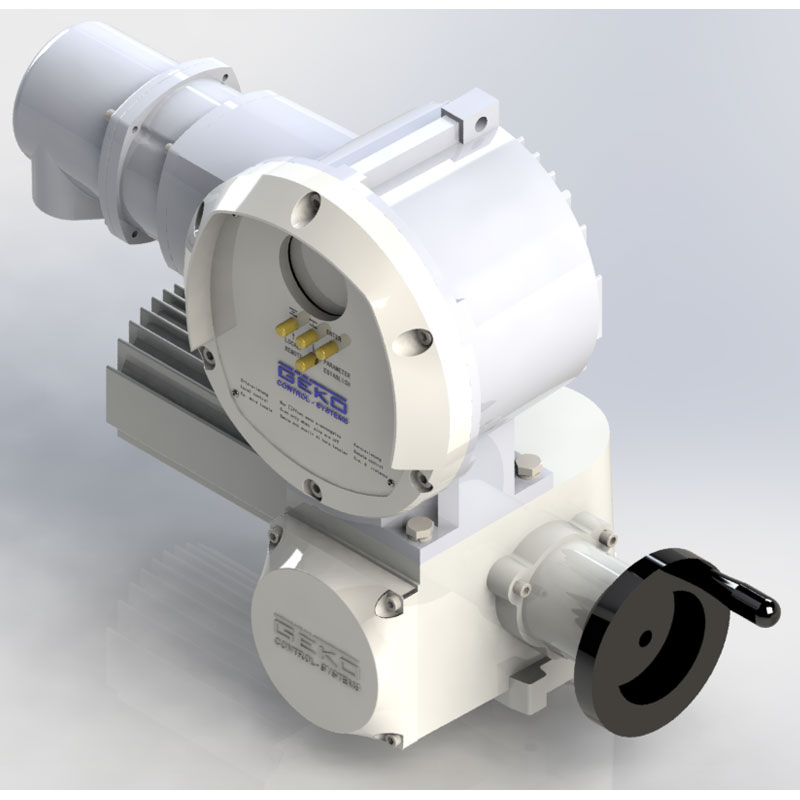

Elektrischer Linearantrieb mit hoher Schubkraft

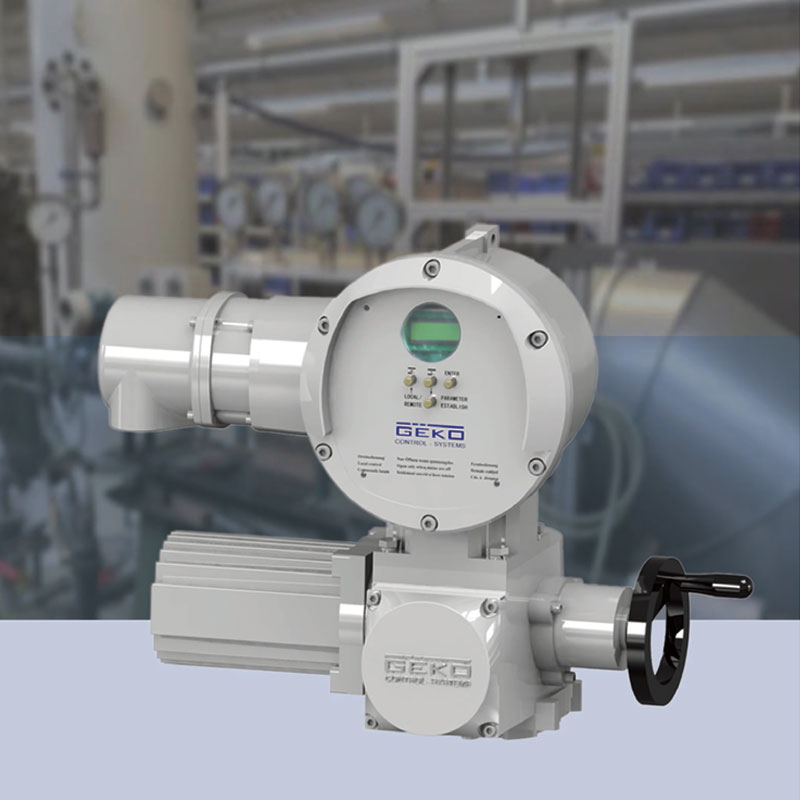

Elektrischer Drehantrieb mit hohem Drehmoment

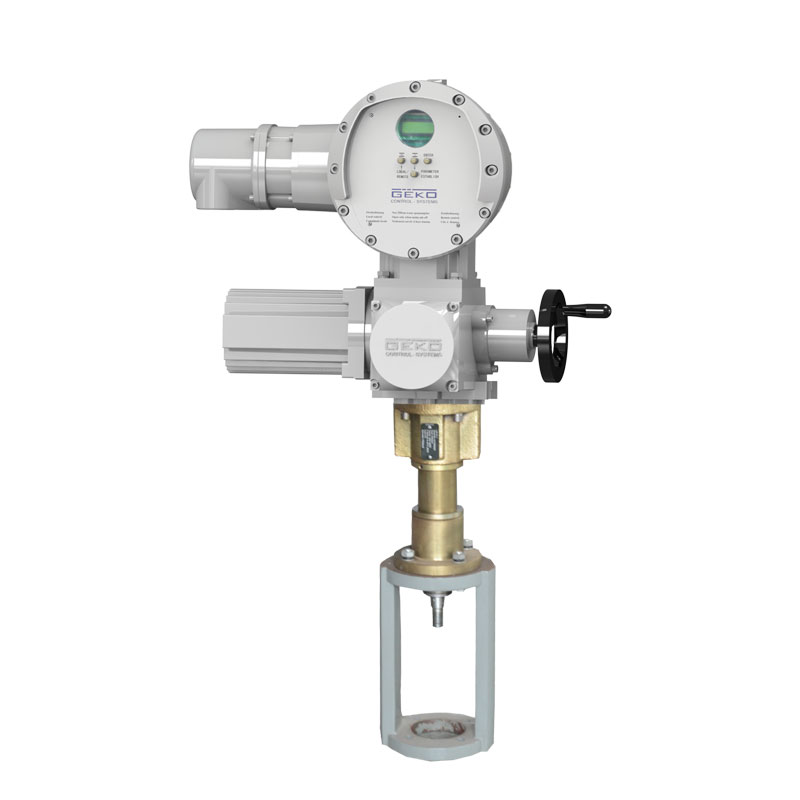

Integrierter elektrischer Stellantrieb mit Vor-Ort-Steuerung
