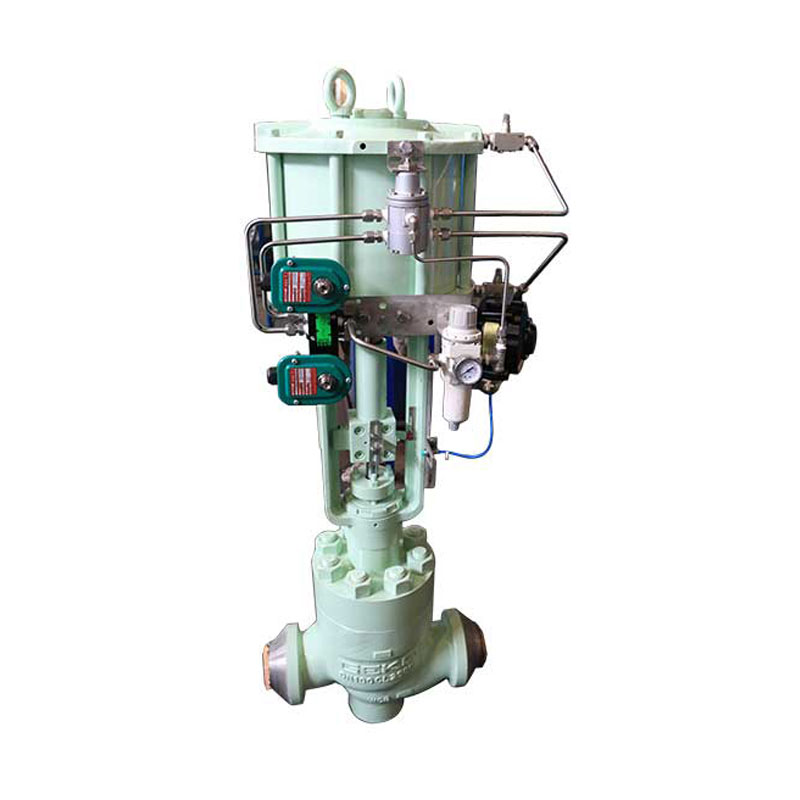

Die GKPL Linearer pneumatischer KolbenaktuatorWir bieten Kunden weltweit die neuesten Ventilbetätigungsdesigns. Es handelt sich um ein lineares System.
Der Zylinder (als Versorgungsmedium kann Luft oder Gas verwendet werden) ist für Versorgungsdrücke bis zu 160 bar geeignet.
GKPL-LINEAR-KOLBEN-PNEUMATISCHER STELLANTRIEB
| |
Ausgangsschub Anpassung an die Kundenbedürfnisse | Steuerungsoptionen Ein/Aus, Direktwirkung, Federrückgabe |
Temperaturbereich Standard: -20°F bis 200°F (-29°C bis 93°C) Hohe Temperatur: Bis zu 300°F (149°C) Niedrige Temperatur: Bis zu -50°F (-46°C) | Montage Anpassung an die Kundenbedürfnisse
|
Zuliefermedien Trockene Druckluft/Inertgas/Erdgas | Stromquelle Trockene Druckluft / Inertgas / Erdgas |
Zertifizierungen PED, SIL 3 Geeignet | Maximal zulässiger Betriebsdruck 40 - 150 psi (2,8 - 10,3 bar) |
Gehäusebewertungen IP66, IP67M & IP68 gemäß IEC 60529 | Prüfstandard gemäß EN 15714-3 |
Ventilkompatibilität Regelventil, Kugelventil, Schieberventil | Zubehör Montage von wellengetriebenen Zubehörteilen gemäß NAMUR-VDE |
Highlights des pneumatischen Linearkolbenantriebs der GKPL-Serie
Indikator
Die NAMUR-Standardanzeige erleichtert die Installation von Positionsschaltern.
Positionierer und weiteres Zubehör.
Abtriebswelle
Vernickelter legierter Stahl, hochpräzise einteilige Abtriebswelle erfüllt ebenfalls
NAMUR-, ISO 5211- und DIN 3337-Normen. Größen und Edelstahlmaterialien können
werden an die Kundenanforderungen angepasst.
Zylinder
Der Zylinderkörper aus ASTM6005-Aluminium-Druckgusslegierung kann hartoxidiert werden.
Epoxidharz-Spritzverfahren, PTFE-Beschichtung oder Nickelplattierung zur Erfüllung unterschiedlicher Anforderungen
Anforderungen.
Kolben
Das Doppelkolben-Zahnstangengetriebe besteht aus harteloxiertem Aluminiumguss oder Stahl.
verzinkt. Die Einbaulage ist symmetrisch, die Bedienung schnell und die
Die Lebensdauer ist lang. Um die Drehrichtung zu ändern, muss der Kolben einfach umgedreht werden.
Hubverstellung
Zwei unabhängige Hubverstellschrauben ermöglichen die Einstellung der Schalterposition.
bequem und genau ±5°.
Hochleistungsfeder
Verwendung hochwertiger Materialien, Beschichtungsbehandlung, Vormontage mit Kompression.
Es zeichnet sich durch hohe Korrosionsbeständigkeit und lange Lebensdauer aus. Es kann sicher und einfach
Den einfachwirkenden Aktuator zerlegen und unterschiedliche Drehmomentausgaben erreichen.
durch Ändern der Anzahl der Federn einstellbar.
Lager, Führungsplatte
Durch die Verwendung reibungsarmer, langlebiger Verbundwerkstoffe wird der direkte Kontakt vermieden.
zwischen Metall und Metall und ist einfach und bequem zu pflegen.
Siegel
Verwenden Sie Nitrilkautschuk unter normalen Temperaturbedingungen und verwenden Sie
Fluorkautschuk oder Silikonkautschuk bei hohen oder niedrigen Temperaturen.
Merkmale des pneumatischen Linearkolbenantriebs der GKPL-Serie
GEKO-Stellantriebe (pneumatisch, Vierteldrehung oder linear – SIL 3-zertifiziert)
Bei pneumatischen Aktuatoren wird die Abdichtung mit Flanschen und Kolben durchgeführt
mittels einer schwimmenden O-Ring-Konstruktion und intern geführt durch einen Gleitring
Ring aus Teflon-Graphit.
Die Abdichtung zwischen Flanschen und Kolben erfolgt mittels O-Ringen und
innen geführt durch einen Gleitring aus Teflonbronze.
Alle Dichtungen sind speziell auf Basis der jeweiligen Anwendungsfälle entworfen und ausgewählt:
Umgebungstemperatur, Art des Versorgungsmediums usw.
Lineare pneumatische Stellantriebe des Typs GKPL werden in verschiedenen Branchen eingesetzt.
Petrochemische und Erdgasindustrie
Kommunale Wasserversorgung und HLK-Technik
Schiffs- und Meerestechnik
Umweltschutz und industrielle Wasseraufbereitung
