Name: Elektrischer Winkelhubantrieb mit manueller Steuerung
Availability: InStock

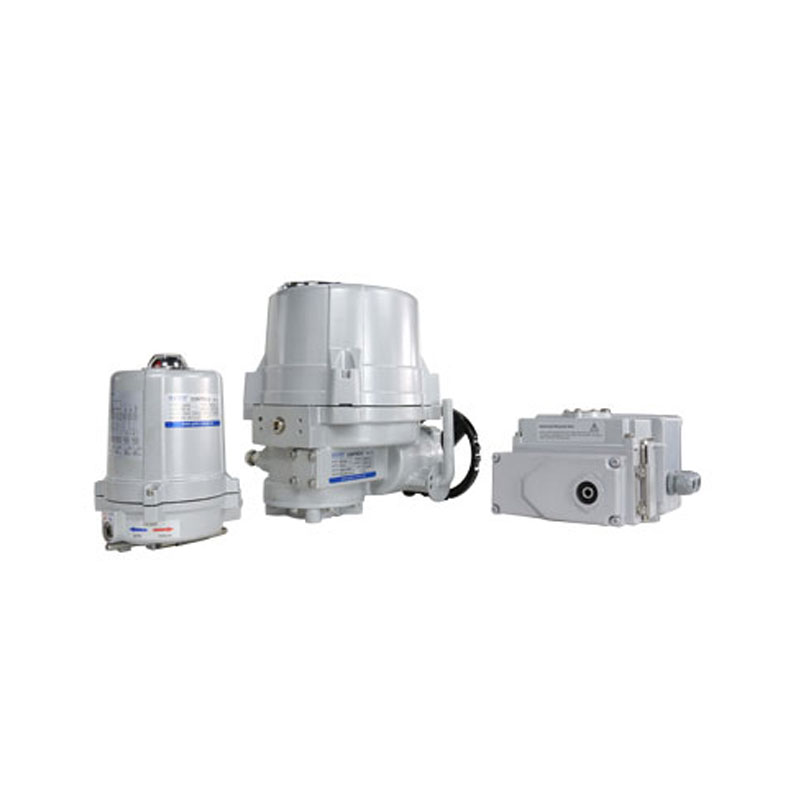

GKQ-Elektrischer Winkelhubantrieb mit manueller Steuerung

Ausgangsschub

20 Nm bis 9000 Nm

Steuerungsoptionen

Ein/Aus: 120/230 VAC Zwischenrelaisplatine (IRB)

24 V: AC/DC-Controller

Modulation: Servo NXT-Controller

Kommunikationsprotokolle: Servo NXT DeviceNet, EtherNet/IP

Spannungen

120, 230 V Wechselstrom, 50/60 Hz, 1-phasig

24 V: Wechsel-/Gleichstrom

Stromquelle

24–27 V AC oder 30–38 V DC

70-DNS: VAC:120

70-NXT: 120/220 V AC 50/60 Hz, 24 V AC/DC

Gehäusebewertungen

NEMA 4, 4X und IP65, IP67

Eingangssignal

Ein/Aus: 120/230 V AC, 24 V: AC/DC

Modulierend: 4–20 mA, 0–10 V, 0–5 V, 2–10 V

Montage

ISO 5211

Motor

120/230 V AC: Einphasen-, reversibler Permanentkondensator-Induktionsmotor

24 V: Gleichstrommotor mit Permanentmagnetbürsten

Temperaturbereich

-20°F (-29°C) bis 150°F (+65°)

Schalteroptionen

2 mechanische SPDT-Schalter Standard

Zusätzliche Hilfsschalter verfügbar (bis zu 6 insgesamt)

Optionale Drehmomentschalter erhältlich.

Zertifizierungen

CE-Zertifizierung, CCC-Zertifizierung, Explosionsschutzzertifizierung

Ventilkompatibilität

Winkelbewegung

Highlights des elektrischen Stellantriebs der GKQ-Serie

- Kompakte und robuste Bauweise, geeignet für die Automatisierung von Absperrklappen und Dämpfern

- Standardmäßig wetterfest (IP67) (Optional explosionsgeschützt (Ex II B T4 und IP68))

- Gehäuse aus Aluminiumlegierung mit außenliegender Epoxid-Polyester-Beschichtung

- Ausgangsdrehmoment: 25 Nm (2,5 kg·m) ~ 9000 Nm (900 kg·m)

Merkmale des elektrischen Stellantriebs der GKQ-Serie

Äußerer mechanischer Anschlag. Verhindert ein Überlaufen des Hubs.

Winkel bei Ausfall des Endschalters.

Kabeleinführungen

- Standard 2-PF3/4"(Max 1") für verschiedene Kabelverschraubungen.

Abnehmbare Antriebsbuchse und ISO5211-Montagefuß

- (F07~F16) zur einfachen Montage am Ventil.

unverlierbare Deckelschrauben

- Entwickelt, um ein Verlieren während Wartungs- oder Installationsarbeiten zu verhindern.

* Alle Außenschrauben sind aus Edelstahl, um Rostbildung zu verhindern.

GKQ-Winkelhub-Elektroantriebe werden in verschiedenen Branchen eingesetzt.

Petrochemische und Erdgasindustrie
Ausgestattet mit verschiedenen Winkelhubventilen, die in Raffinerien und Erdgasanlagen zum Schneiden von Rohrleitungen, zur Steuerung des Flüssigerdgasflusses und zur Umleitung von Medien weit verbreitet sind.
Kommunale Wasserversorgung und HLK-Technik
Ausgestattet mit korrosionsbeständigen Beschichtungen und Standardanschlüssen, kann es durch die Abstimmung von Regelventilen und Absperrventilen die Durchflusseffizienz von Wasserversorgungs-, Heizungs-, Lüftungs- und Klimaanlagen sowie Fernwärmesystemen optimieren.
Schiffs- und Meerestechnik
Für Umgebungen mit hohem Salzgehalt im Meerwasser kann das Aktuatorgehäuse aus korrosionsbeständigen Materialien gefertigt werden.
Umweltschutz und industrielle Wasseraufbereitung
Es verfügt über einstellbare und schaltbare Typen sowie verschiedene Funktionen zur Auswahl, wodurch die Kosten gesenkt und gleichzeitig die Anforderungen der Benutzer erfüllt werden.
