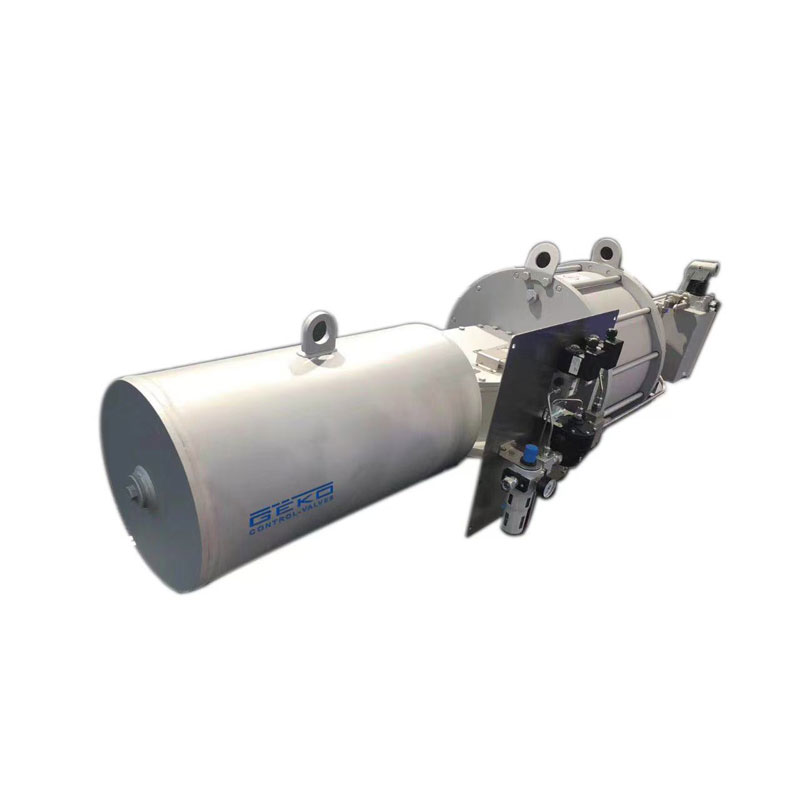

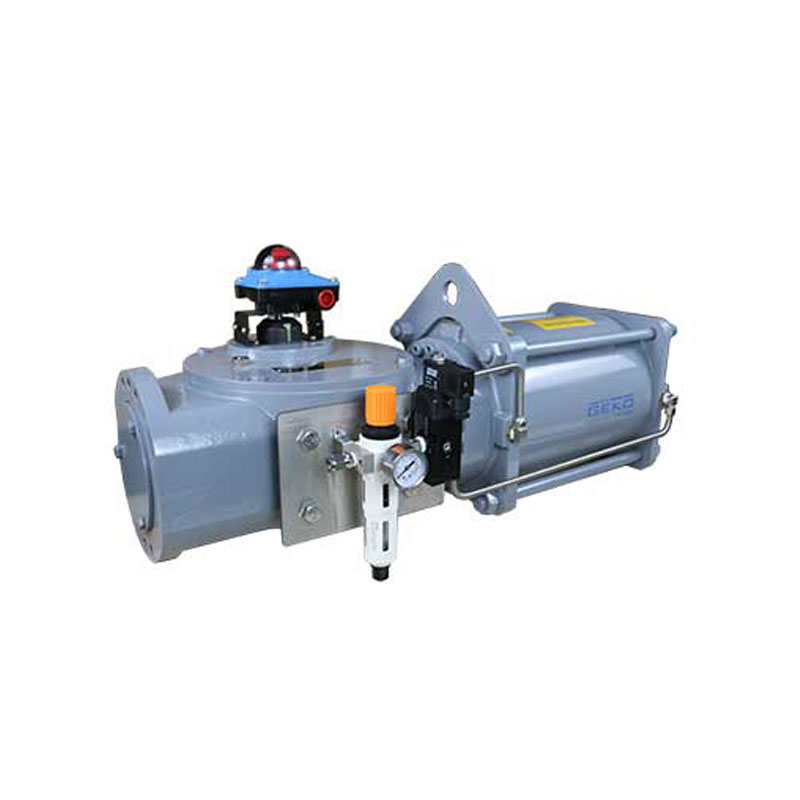

Name: Pneumatischer Scotch-Yoke-Stellantrieb
Availability: InStock

GKSF-Pneumatischer Stellantrieb mit schottischem Joch

Ausgangsschub

Anpassung an die Kundenbedürfnisse

Steuerungsoptionen

Ein/Aus, Direktwirkung, Federrückgabe

Temperaturbereich

-50°F bis 300°F (-46°C bis 149°C)

Montage

ISO 5211: 2001(E), MSS SP-101-1989

Zuliefermedien

Trockene Druckluft, Inertgas

Stromquelle

Pneumatisch

Zertifizierungen

PED, SIL 3 Geeignet

Maximal zulässiger Betriebsdruck

40 - 150 psi (2,8 - 10,3 bar)

Gehäusebewertungen

IP66, IP67M & IP68 gemäß IEC 60529

Prüfstandard

EN 15714-3:2009

Ventilkompatibilität

Kugelhähne, Absperrklappen

Zubehör

Notabschaltung

Spezifikation des pneumatischen Stellantriebs der GKSF-Serie mit Scotch Yoke

Drehmomentausgänge

Doppelt wirkend: 830-250000Nm

Drehmomente am Federrückstellende: 3307-71764Nm

Standard-Betriebstemperaturen: -20℃-80℃

Niedrige Temperatur: -40℃-80℃

Hohe Temperatur: -20℃-120℃

Betriebsdruck

Pneumatisch: 3-7 BAR

Hydraulik: 100 BAR

Merkmale des pneumatischen Stellantriebs der GKSF-Serie mit Scotch Yoke

Modell: GKSFB/C-DA-SM/GM/HM

Merkmale: 1. Doppeltwirkend 90-Grad Umkehrung

2. Schottische Jochstruktur

3. Die Ausgabeform ist eine Lochausgabe.

4. Die Anschlussgröße entspricht dem ISO-5211-Standard.

5. Die Einbaugröße des Endschalters entspricht der NAMUR-Norm.

6. Es kann zum Ein- und Ausschalten sowie zum Regulieren von pneumatischen Ventilen verwendet werden.

7. Mit hydraulischer Handvorrichtung

8. Zwei-Wege-Hub ±5° einstellbar

Drehmomentbereich: 18670 Nm bis 65740 Nm

Die pneumatischen Scotch-Yoke-Stellantriebe der GKSF-Serie finden in verschiedenen Branchen Anwendung.

Petrochemische und Erdgasindustrie
Weit verbreitet in Raffinerien und Erdgasversorgungssystemen zum Schneiden von Rohrleitungen, zur Steuerung des Flüssigerdgasflusses und zur Umleitung von Medien.
Kommunale Wasserversorgung und HLK-Technik
Ausgestattet mit korrosionsbeständigen Beschichtungen und Standardanschlüssen, kann die Durchflusseffizienz von Wasserversorgungs-, Heizungs-, Lüftungs- und Klimaanlagen sowie Fernwärmesystemen durch die Kombination von Kugel- und Absperrklappen optimiert werden.
Schiffs- und Meerestechnik
Für Umgebungen mit hohem Salzgehalt im Meerwasser kann das Aktuatorgehäuse aus korrosionsbeständigen Materialien gefertigt werden.
Umweltschutz und industrielle Wasseraufbereitung
Es verfügt über einstellbare und schaltbare Typen sowie verschiedene Funktionen zur Auswahl, wodurch die Kosten gesenkt und gleichzeitig die Anforderungen der Benutzer erfüllt werden.
