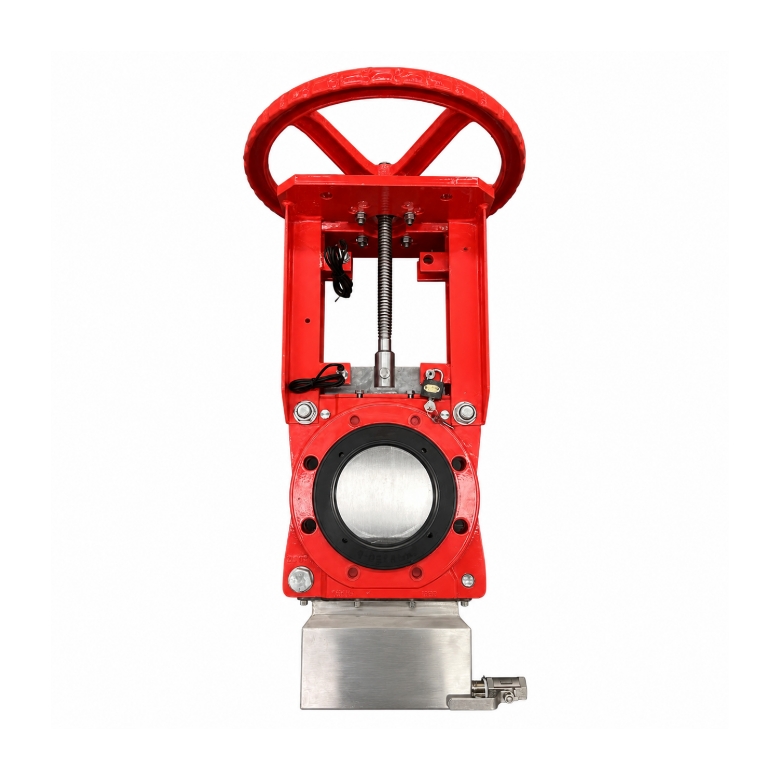

Das Spezial-Schieberventil GKV305 für Unter-Silo-Montage findet hauptsächlich im Bergbau und in der Lebensmittelverarbeitung Anwendung. Es ist speziell für die Montage unter Silos gefertigt. Dank der Ausblasöffnungen entfernt es trockene Produkte wie Staub oder Getreide und verhindert so ein Verstopfen und Blockieren des Schiebers.
UNTERSILO-SPEZIELLE MESSERSCHIEBERVENTILE
| |
Größenbereich NPS 2" bis 48", DN50 bis DN 1200 | Körpermaterialien Sphäroguss, Kohlenstoffstahl, Edelstahl |
Maximal zulässiger Betriebsdruck NPS 2 bis 12: 150 psi / DN 50 bis 300: 10 bar NPS 14 bis 24: 75 psi / DN 350 bis 600: 5 bar | Stängelmaterialien Edelstahl 304
|
Gate-Materialien Edelstahl 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel® | Sitzmaterialien NR, EPDM, NBR oder FKM/FPM |
Karosserieform Zweiteilig verschraubt - Wafer | Designstandard Herstellerstandard |
Temperaturbereich des Sitzmaterials Naturkautschuk: 165°F / 74°C | Prüfstandard Herstellerstandard |
Wischermaterialien EPDM | Aktuatoroptionen Handrad, Kegelradgetriebe, pneumatisch, hydraulisch, elektrisch |
Von Angesicht zu Angesicht MSS SP81 | Anwendungen Zucker, Zellstoff & Papier |
Allgemeine Merkmale von Spezial-Schieberventilen für den Unterbau von Silos
Dieses Schieberventil findet hauptsächlich im Bergbau und in der Lebensmittelverarbeitung Anwendung. Der doppelte Elastomer-Ventilsitz und die Schiebetürkonstruktion fördern die Selbstreinigung und verhindern Medienablagerungen. Das robuste Ventilgehäuse aus duktilem Gusseisen ist kompakt gefertigt. Im vollständig geöffneten Zustand bietet das Ventil vollen Durchfluss und keinen Widerstand für das Rohrleitungsmedium.
Karosseriekonstruktion
Das Ventilgehäuse ist in Gusseisen, Edelstahl, Aluminium oder Aluminium mit hartanodisierter Beschichtung erhältlich, die eine ausgezeichnete Abriebfestigkeit bietet und die Bildung von Aluminiumoxid auf der Oberfläche verhindert.
Druck und Temperatur
Druckangaben: Bitte kontaktieren Sie uns für genaue Druckangaben.
Temperaturgrenzen:
Nitril (NBR): bis zu 80 °C
EPDM: bis zu 110 °C
Konformitätsprüfung
Hergestellt gemäß der europäischen Druckgeräterichtlinie 97/23/EG, Kategorie III, Modul H (für DN50 bis DN600).
Die Prüfverfahren entsprechen den Normen NF EN 12266-1, NF EN 12266-2, DN3230 und ISO 5208, wodurch eine zuverlässige Leistung unter Druck gewährleistet wird.
Verbindung
Zwischen Flanschen PN10, kompatibel mit NFE 29203, BS450, ANSI B16.5, mit optionaler ASA 150.
Highlights der Spezial-Schieberventile für den Unterbau von Silos
Stahlverstärkter AufbauKeine Aufbewahrungszonen für Medien.
Breitbau-Design: Vereinfacht die Produktentnahme und den Produktfluss.
Scharf abgeschrägtes Tor: Gewährleistet einen geraden, präzisen Schnitt von Schüttgut.
Angussführung mittels PTFE-Reibplatte: Verringert die Reibung für einen reibungsloseren Betrieb.
Schaber-Effekt-Verpackung: Erleichtert die Torreinigung und verhindert Materialansammlungen.
Blaslöcher: Vereinfacht die Reinigung und Pflege der Karosserie.
Demontage des Bodens: Ermöglicht einfachen Zugang für Inspektion und Wartung.
Unser Schieberventil verfügt über einen integrierten Abstreifer in der Packung, was die Dichtleistung verbessert, Leckagen reduziert und Schutz vor abrasiven Schlämmen und Feststoffen bietet. Die verschleißfeste Konstruktion gewährleistet einen stabilen Betrieb auch bei hohen Durchflussgeschwindigkeiten oder hochviskosen Medien.
Der doppelseitige Ventilplattenabstreifer und die klingenartige Unterseite ermöglichen ein reibungsloses Schneiden weicher Materialien. Ein harter PTFE-Abstreifer an der Oberseite verhindert das Eindringen von Schmutz, verlängert die Lebensdauer des Ventils und erhält die Betriebseffizienz.
Unterstützt sowohl harte als auch weiche Dichtungen für vielseitige industrielle Anwendungen. Harte Dichtungen bieten Verschleißfestigkeit und Hochtemperaturleistung, während weiche Dichtungen kostengünstig sind. Diese Konstruktion gewährleistet hervorragende Abdichtung, ist für Schlämme, Ablagerungen, Flüssigkeiten und Schüttgüter geeignet und verlängert die Lebensdauer des Ventils.
Das silospezifische Absperrschieberventil von GEKO findet in verschiedenen Branchen Anwendung.
Petrochemische und Erdgasindustrie
Stahl- und Chemieindustrie
Schiffs- und Meerestechnik
Umweltschutz und industrielle Wasseraufbereitung
Der GKV300 Messerschieberventil ähnlich wie INSAMCOR vereint modernstes Design und innovative Technologie mit patentierten Elastomer-Manschetten, die Spitzenleistung in abrasiven, zunderbildenden und korrosiven Schlämmen gewährleisten. Schlamm, Flüssigkeiten und SchüttgüterDiese innovative Konstruktion führt zu einigen der wartungsärmsten Schieberventile, die heute auf dem Markt erhältlich sind.
