Name: Messerschieberventil für abrasive Suspensionen und Feststoffe
Availability: InStock

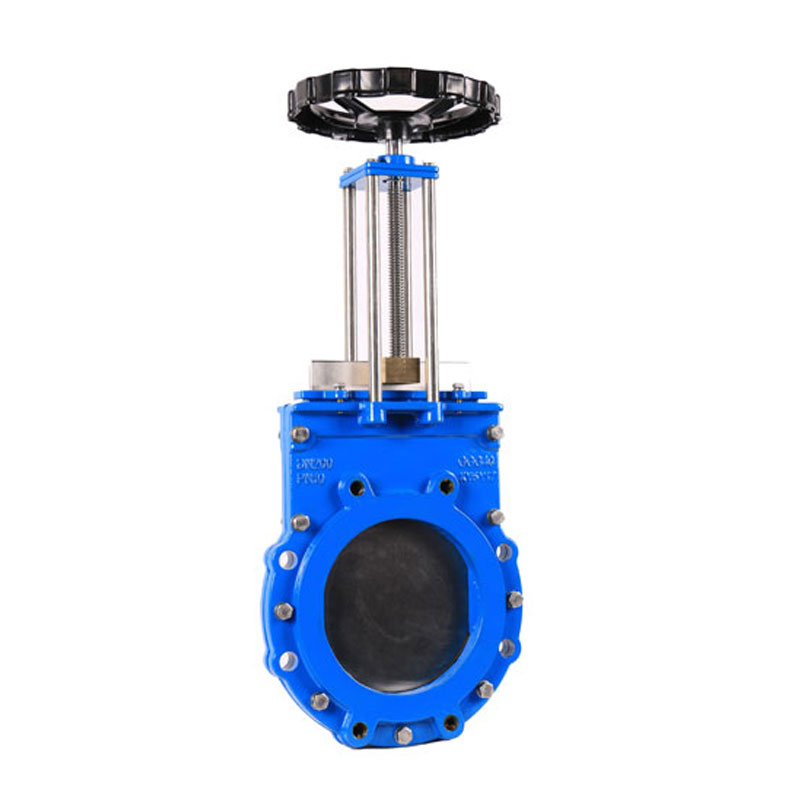

Messerschieberventil für abrasive Suspensionen und Feststoffe

Der GKV300 Messerschieberventil ähnlich wie INSAMCOR vereint modernstes Design und innovative Technologie mit patentierten Elastomer-Manschetten, die Spitzenleistung in abrasiven, zunderbildenden und korrosiven Schlämmen gewährleisten. Schlamm, Flüssigkeiten und SchüttgüterDiese innovative Konstruktion führt zu einigen der wartungsärmsten Schieberventile, die heute auf dem Markt erhältlich sind.

Schieberventil – Robuste Bauweise und geringer Wartungsaufwand

Größenbereich

3” – 24” (DN80 – DN600), Druck: 150 PSI CWP (10 bar)
28” – 48” (DN700 – DN1200), Druck: 90 PSI CWP (6 bar)

Karosserieform

Einzelstück, Wafer, Semi-Lug
Fusionsgebundener, epoxidbeschichteter Gusseisenkörper
3”–24”: Jochplatten aus Baustahl
28”–48”: Winkelstütz- und Abdeckplatten

Hüllen (ohne Verpackungsdesign)

Standard: Naturkautschuk
Optional: EPDM, CR, NBR

Sitzmaterialien (Mit Verpackungsdesign)

NR, EPDM, NBR oder FKM/FPM
Optional: Metall-auf-Metall

Sitztemperaturbereich

Buna-N: -34 bis 194°F (-36 bis 90°C)
EPDM: -65 bis 248°F (-54 bis 120°C)
Viton®: -15 bis 392 °F (-26 bis 200 °C)
PTFE/Viton-Stützring: -235 bis 392 °F (-148 bis 200 °C)

Gate-Materialien

Standard: Edelstahl 316L
Optional: Edelstahl 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®, Titan Gr-2

Halterung / Gegenflansche

Mit Naturkautschuk ummantelter Baustahl

Flanschbohrung

3”–24”: ANSI B16.5 Klasse 150, AS 2129 Tabelle D & E, PN10 & PN16
28”–48”: MSS SP-44 Klasse 150, ANSI B16.47 Klasse 150, AS 2129 Tabelle D, PN6 & PN10

Aktuatoren

Manuell, Kegelradgetriebe, pneumatisch, elektromechanisch, hydraulisch

Designstandard

MSS SP81

Verpackung & Maximaltemperatur

PTFE: 500°F (260°C)
Imprägniertes PTFE: 450°F (232°C)
PTFE/Buna-N: 194°F (90°C)
PTFE/Viton®: 392°F (200°C)
PTFE/EPDM: 248°F (120°C)

Zusätzliche Funktionen

Abnehmbare Bodenabdeckung mit Spülanschlüssen (Entlüftungsöffnungen)

Prüfstandard

MSS SP151

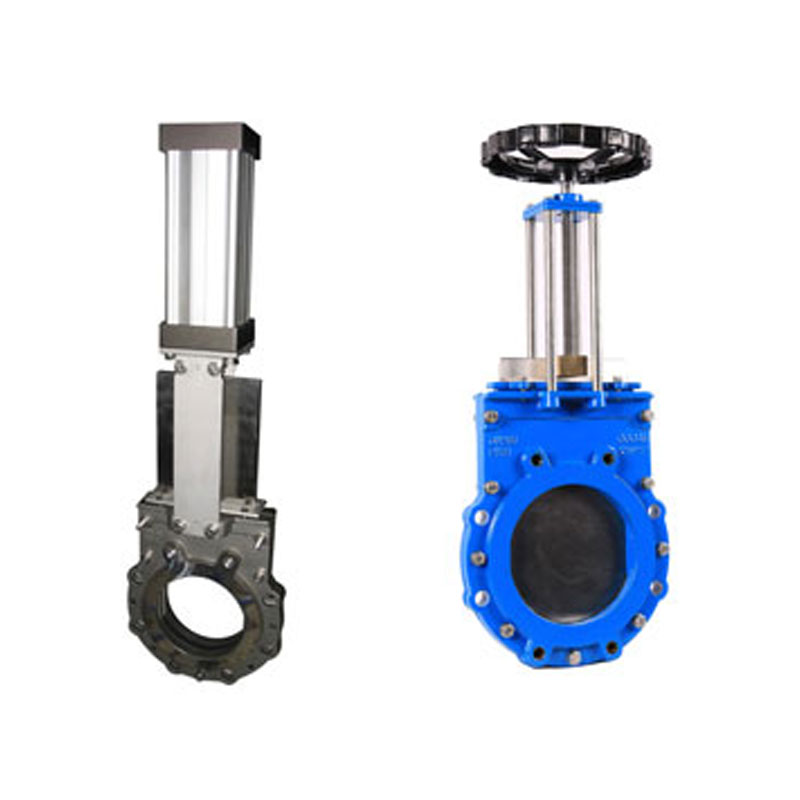

Messerschieber der Serie GKV300

Spindelabdeckung – Schützt die Spindel vor Schlammspritzern. (Standard bei allen Größen)

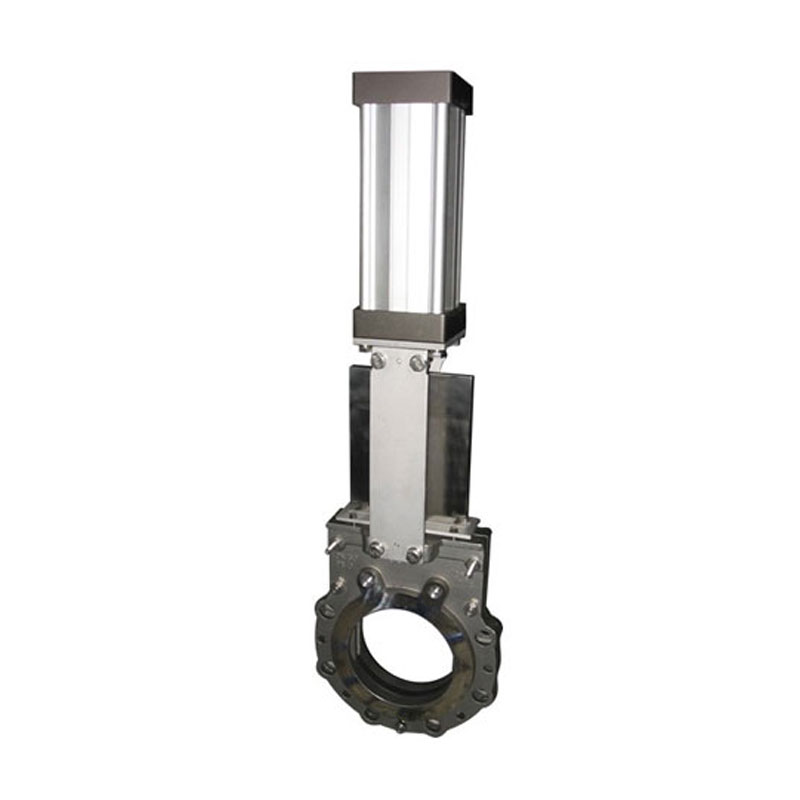

Aktuatoren – Pneumatische, elektrische und hydraulische Zylinder, manuelle Kegelradgetriebe und Handrad mit steigender Spindel. (Alle Größen)

Schubgehäusebaugruppe – Überdimensionierte Gewindegänge aus Rotguss (LG2) an der Druckmutter reduzieren die Gewindebelastung und sorgen so für eine längere Lebensdauer.

12”–16” (DN300–DN400): Standardmäßig mit Axiallagern

Kleinere Größen: Ausgestattet mit Vesconit-Schubplatten

Abdeckplatte – Zwei Abdeckplatten umschließen Tor, Spindel und Gabelkopf. Leichtbauweise für einfache Demontage bei Wartungs- und Instandhaltungsarbeiten. (Alle Größen)

Hochleistungsrahmen – Bewältigt die höheren Schubkräfte, die bei Installationen mit großem Durchmesser auftreten. (Alle Größen)

Scheibenwischerblatt – Hält interne Schmierstoffe zurück und verhindert das Eindringen von Verunreinigungen von außen. (Alle Größen; bei großen Größen austauschbar)

Stahl-Näherungsschalterabdeckungen – Schützt Schalter vor Beschädigungen während Transport und Betrieb. (Alle Größen)

Indikator – Öffnungs- und Schließungsanzeigen (Standard). (Alle Größen)

Sperrbestimmung – Ermöglicht Verriegelungen in geöffneter und geschlossener Position. (Größen 3”–24” / DN80–DN600)

Offene Unterstützungen – Einfache Handhabung des Ventils bei der Installation. (Alle Größen)

Halteflansch – Standard bei der SKG-F-Reihe.

3”–24” (DN80–DN600): Standard

28”–48” (DN700–DN1200): Standard

Spülkammer / Spülanschluss – Optionale Verschlussplatte für Wartungsarbeiten.

Hebeösen – Ösenbolzen an vier Stellen für einfache Montage und Lagerung. (Größen 28”–48” / DN700–DN1200)

Gate-Materialien – Standard: Edelstahl 316L (90 PSI / 6 bar); Optional: SAF2205 für 150 PSI / 10 bar. (28”–48” / DN700–DN1200)

Standardbalg – Zusätzlicher Spindelschutz gegen abrasive Partikel. (3”–24” / DN80–DN600)

Das einzigartige Design des GKV-300-Messerschiebers.

- Bidirektionaler Fluss und Abschaltung, wodurch keine Leckage mehr stromabwärts auftritt.

- Keine Metallteile dürfen mit dem strömenden Medium in Berührung kommen, wenn sich das Ventil in der vollständig geöffneten Position befindet.

- Kein Sitzhohlraum, in dem sich unerwünschte Feststoffe ansammeln und ein vollständiges Schließen des Tores verhindern könnten.

- Vor Ort austauschbare, hochbelastbare Elastomerhülsen.

- Geeignet für Nass- und Trockenbetrieb.

- 3” - 24” / DN80 - DN600 Standard-Druckfestigkeit von 150 PSI CWP (10 bar).

- 28”- 48”/DN700 – DN1200 Standard-Drucknennwert von 90 PSI CWP (6 bar) mit 150 PSI.

Produktbroschüre
Messerschieberventil - Englisch

Die Messerschieber der Serie GKV-300 werden in verschiedenen Industriezweigen eingesetzt.

Petrochemische und Erdgasindustrie
GKV-300 Serie Absperrschieberwerden in Raffinerien und Erdgasnetzen häufig zur Pipelineabfangung, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Stahl- und Chemieindustrie
Diese Ventile mit vollem Kaliber verfügen über eine PTFE-Auskleidung und Standard-Flanschanschlüsse, die die Durchflusseffizienz von Stahl-, Chemie- und anderen Systemen optimieren können.
Schiffs- und Meerestechnik
Für Umgebungen mit hohem Salzgehalt im Meerwasser kann das Ventilgehäuse aus Edelstahl 316 und einer Epoxidbeschichtung gefertigt werden.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig der Wartungsaufwand reduziert.
