Name: Pneumatisches Durchgangs-Messerschieberventil
Availability: InStock

DURCHLEITUNGS-SCHIEBERVENTILE

Größenbereich

NPS 2" bis 48", DN50 bis DN 1200

Körpermaterialien

Sphäroguss, Kohlenstoffstahl, Edelstahl

Maximal zulässiger Betriebsdruck

NPS 2 bis 12: 150 psi / DN 50 bis 300: 10 bar

NPS 14 bis 24: 75 psi / DN 350 bis 600: 5 bar

Stängelmaterialien

Edelstahl 304

Gate-Materialien

Edelstahl 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®

Sitzmaterialien

NR, EPDM, NBR oder FKM/FPM

Karosserieform

Zweiteilig verschraubt - Wafer

Designstandard

Herstellerstandard

Temperaturbereich des Sitzmaterials

Naturkautschuk: 165°F / 74°C
EPDM: 248°F / 120°C

Prüfstandard

Herstellerstandard

Wischermaterialien

EPDM

Aktuatoroptionen

Handrad, Kegelradgetriebe, pneumatisch, hydraulisch, elektrisch

Von Angesicht zu Angesicht

MSS SP81

Anwendungen

Zucker, Zellstoff & Papier

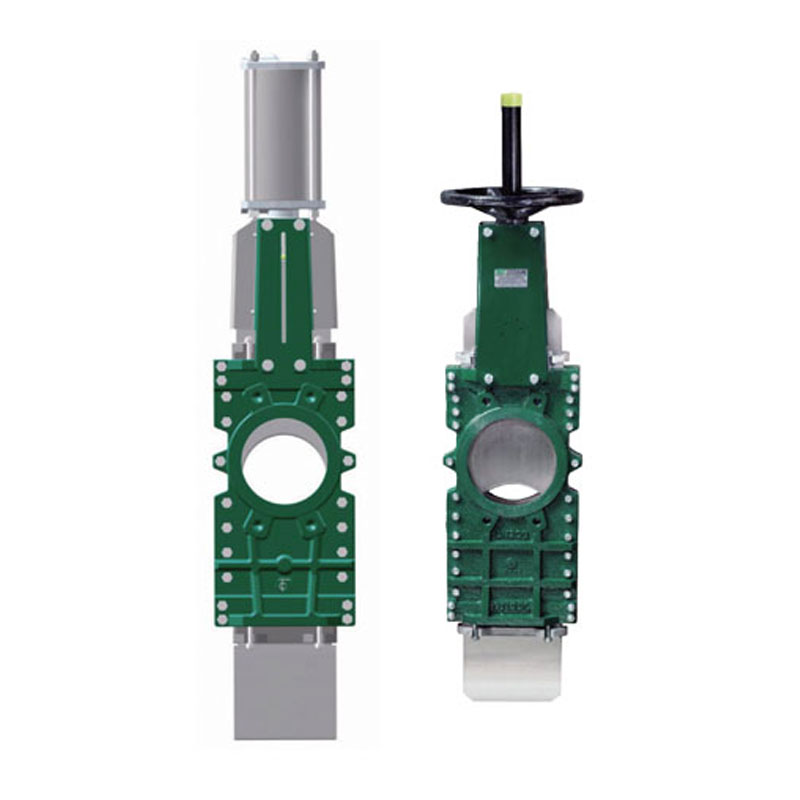

Pneumatisches Schieberventil für Durchgangsleitungen

Das bidirektionale Absperrschieberventil von GEKO wurde speziell für anspruchsvolle Anwendungen mit Schlämmen entwickelt. Der doppelte Elastomer-Ventilsitz und die Schiebetürkonstruktion fördern die Selbstreinigung und verhindern Ablagerungen. Das robuste Ventilgehäuse aus duktilem Gusseisen ist kompakt gefertigt. Im vollständig geöffneten Zustand bietet das Ventil einen vollen Durchfluss und keinen Widerstand für das Fördermedium.

Durchlaufkonstruktion mit Standard-Auffangkammer.

150 psi CWP (10 bar) Nenndruck für alle Größen.

Bidirektionaler Durchfluss und Absperrung, wodurch keine Leckage stromabwärts auftritt.

Kein Sitzhohlraum, in dem sich unerwünschte Feststoffe ansammeln und ein vollständiges Schließen des Tores verhindern könnten.

Vor Ort austauschbare, hochbelastbare Elastomerhülsen.

Die gelochte Klinge steht immer in Kontakt mit den austauschbaren Hülsen auf beiden Seiten.

Geeignet für Nass- und Trockenbetrieb.

Highlights der Durchgangs-Messerschieberventile

Entwickelt für die einfache und schnelle Umstellung zwischen manueller und pneumatischer Betätigung. Ausgestattet mit einer Schmiermittel-Einspritzöffnung für einen kontinuierlichen, reibungslosen Betrieb bei minimalem Wartungsaufwand.

Die selbstjustierende Sekundärabstreifdichtung verlängert die Lebensdauer des Schiebers und verhindert das Austreten von Flüssigkeiten aus dem oberen Teil des Ventils.

Produktbroschüre
Messerschieberventil - Englisch

GEKO Rohrleitungs-Schieberventile werden in verschiedenen Branchen eingesetzt.

Petrochemische und Erdgasindustrie
Durchgangs-Messerabsperrventilewerden in Raffinerien und Erdgasnetzen häufig zur Pipelineabfangung, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Stahl- und Chemieindustrie
Diese Ventile mit vollem Kaliber verfügen über eine PTFE-Auskleidung und Standard-Flanschanschlüsse, die die Durchflusseffizienz von Stahl-, Chemie- und anderen Systemen optimieren können.
Schiffs- und Meerestechnik
Für Umgebungen mit hohem Salzgehalt im Meerwasser kann das Ventilgehäuse aus Edelstahl 316 und einer Epoxidbeschichtung gefertigt werden.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig der Wartungsaufwand reduziert.
