Kugelventile einfach auswählen: Typen, Anwendungen und Tipps

Kugelventile sind die vielseitigsten und am weitesten verbreiteten Komponenten zur Fluidsteuerung in industriellen Rohrleitungssystemen. Bekannt für ihre schnelle Vierteldrehung, ihre absolut dichte Absperrung, ihre kompakte Bauweise und ihre lange Lebensdauer, ersetzen sie in den meisten Prozessleitungen herkömmliche Schieber- und Absperrventile. Angesichts der Vielzahl an Kugelventiltypen und unterschiedlichen Betriebsbedingungen haben jedoch viele Ingenieure Schwierigkeiten bei der Auswahl des falschen Modells, was zu Leckagen, hohem Druckverlust, Blockierung des Stellantriebs oder kurzer Lebensdauer führen kann. Dieser Leitfaden vereinfacht die Auswahl von industriellen Kugelventilen durch die übersichtliche Darstellung der wichtigsten Klassifizierungen, die Zuordnung zu Branchenanwendungen und die Zusammenfassung praktischer Auswahltipps für Einsteiger und professionelle Beschaffungsteams.

1. Gängige Arten von industriellen Kugelhähnen

Kugelventile lassen sich nach Konstruktionsprinzip, Bohrungsgröße, Dichtungsmethode und Betätigungsart kategorisieren. Jeder Typ hat festgelegte Anwendungsbereiche und Leistungsgrenzen:

• 1.1 Schwimmendes Kugelventil & Zapfengelagertes Kugelventil

Schwimmkugelventile zeichnen sich durch eine frei bewegliche Kugel, eine einfache Konstruktion und Kostenvorteile aus. Die Kugel schwimmt unter mittlerem Druck und presst fest gegen den nachgelagerten Ventilsitz, um eine Abdichtung zu gewährleisten. Dieser Ventiltyp eignet sich ideal für konventionelle Rohrleitungen mit kleinem Durchmesser, niedrigem und mittlerem Druck zur allgemeinen Absperrung und Durchflussregelung.

Kugelventile mit Zapfenlagerung verfügen über eine feste Lagerung an oberen und unteren Zapfen. Die Kugel ist fixiert, wodurch das Betätigungsdrehmoment und die Reibung am Ventilsitz deutlich reduziert werden. Sie eignen sich ideal für große, hochdruckbeaufschlagte und hochfrequente Schaltvorgänge und sind daher die gängigste Lösung für Schwerlast-Rohrleitungskugelventile in der Öl- und Gasindustrie, der Petrochemie und für Ferntransportsysteme.

• 1.2 Kugelhahn mit vollem Durchgang und Kugelhahn mit reduziertem Durchgang

Volldurchgangskugelventile verfügen über einen Innendurchmesser, der dem Rohrdurchmesser entspricht. Dadurch bieten sie nahezu keinen Strömungswiderstand und einen extrem niedrigen Druckverlust. Sie eignen sich für die Molchreinigung von Rohrleitungen und werden häufig in Fernleitungen mit hohem Durchfluss und Systemen mit minimalen Energieverlusten eingesetzt.

Kugelhähne mit reduziertem Durchgang verfügen über eine kleinere, strömungsgünstigere Bohrung. Dank ihres geringeren Gewichts und niedrigerer Herstellungskosten erfüllen sie die täglichen Absperranforderungen der meisten herkömmlichen Rohrleitungen und helfen Unternehmen, Projektinvestitionen einzusparen, ohne dass strenge Anforderungen an den Druckverlust gestellt werden müssen.

• 1.3 Metallisch dichtende Kugelventile und weichdichtende Kugelventile

Weichdichtende Kugelventile verwenden PTFE- oder Polymer-Dichtungsmaterialien, um absolute Dichtheit bei Raumtemperatur zu gewährleisten. Sie eignen sich für sauberes Wasser, Luft, Gase und nicht abrasive, gängige chemische Medien und zeichnen sich durch hervorragende Dichtstabilität und ein niedriges Betätigungsdrehmoment aus.

Metallisch dichtende Kugelventile verfügen über Dichtflächen aus Hartmetall, die sich durch hohe Temperatur-, Druck- und Abriebfestigkeit auszeichnen. Sie sind beständig gegen abrasive Schlämme, Temperaturwechsel und korrosive Hochtemperaturmedien und lösen so die Alterungs- und Ausfallprobleme weicher Dichtungen in rauen Industrieumgebungen.

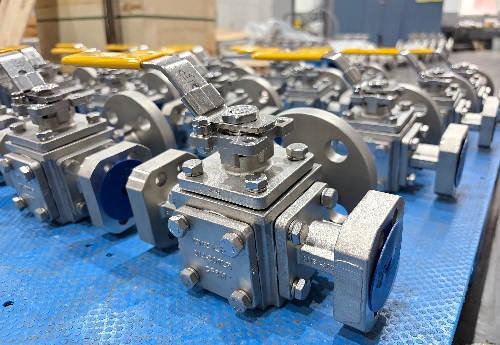

• 1.4 Manuell und automatisch betätigte Kugelhähne

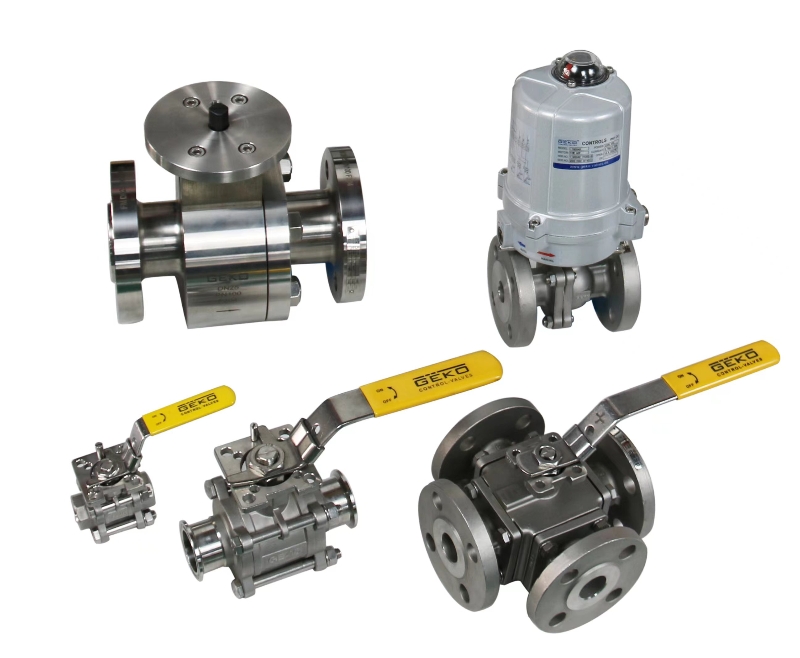

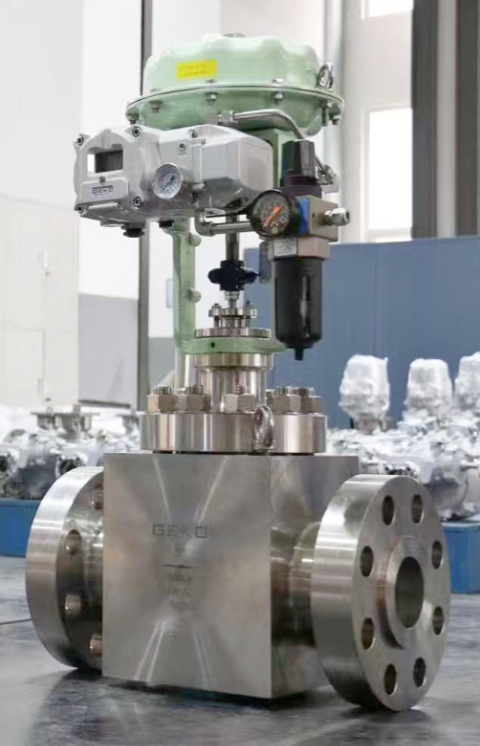

Je nach Betriebsart werden Kugelventile in manuelle und automatische Ausführungen unterteilt. Manuelle Kugelventile sind einfach und kostengünstig für Rohrleitungen mit geringer Betätigungsfrequenz. In intelligenten Industriesystemen sind pneumatisch und elektrisch betätigte Kugelventile die gängigsten Optionen. Pneumatische Kugelventile bieten schnelles Schalten und Explosionsschutz für gefährliche Arbeitsumgebungen, während elektrische Kugelventile Fernsteuerung und präzise Durchflussregelung ermöglichen und sich in SPS- und SCADA-Systeme integrieren lassen.

2. Typische industrielle Anwendungen für Kugelhähne

Verschiedene Kugelhahntypen sind für spezifische industrielle Anwendungsbereiche vorgesehen. Die Auswahl der passenden Ventile auf Basis der Branchenmerkmale ist der Kern der richtigen Entscheidung:

- Wasseraufbereitung & HLK: Für die Wasserversorgung, Abwasserentsorgung und Zirkulationsleitungen von zentralen Klimaanlagen werden weichdichtende Schwimmkugelhähne und Kugelhähne mit reduziertem Durchgang bevorzugt, da sie kostengünstig sind und eine stabile Abdichtung gewährleisten.

- Chemische und petrochemische Industrie: Korrosive Medien und Hochtemperaturprozesse erfordern metalldichtende Kugelhähne und korrosionsbeständig ausgekleidete Kugelhähne; Hochdruck-Transportleitungen verwenden zapfengelagerte Kugelhähne.

- Öl- und Gaspipelines: Volldurchlasskugelhähne und hochbelastbare Zapfenkugelhähne werden häufig eingesetzt, um einen ungehinderten Mediumtransport zu gewährleisten und die Molchung von Pipelines zu unterstützen.

- Energie & Metallurgie: Hochtemperaturdampf, Schlacke und abrasive Medien erfordern verschleißfeste, metalldichtende Kugelventile, um den rauen Arbeitsbedingungen standzuhalten und die Lebensdauer zu verlängern.

- Intelligente automatisierte Fabrik: Pneumatisch und elektrisch betätigte Kugelventile ermöglichen automatisches Schalten und Fernüberwachung und eignen sich für Rohrleitungssysteme zur Chargen- und kontinuierlichen Produktion.

3. Praktische Tipps zur Auswahl von Kugelhähnen (für Anfänger geeignet)

Vereinfachen Sie den Auswahlprozess mit diesen Kernregeln, um die meisten Konstruktionsfehler zu vermeiden:

- Prüfen Sie zunächst die Betriebsbedingungen: Klären Sie Mediumart, Temperatur, Druck und Betriebsfrequenz. Bei hohen Temperaturen und Abriebbelastung sind Metallsitze, bei sauberen Medien mit normaler Temperatur Weichdichtungen vorzuziehen.

- Die Bauart wird anhand von Druck und Größe ausgewählt: Bei kleinen Abmessungen und niedrigem Druck wird eine schwimmende Kugelkonstruktion verwendet; bei großen Abmessungen und hohem Druck muss ein zapfengelagertes Kugelventil gewählt werden.

- Die Bohrungsart muss dem Durchflussbedarf entsprechen: Bei hohem Durchfluss, geringem Druckverlust und Molchanforderungen wählt man ein Kugelventil mit vollem Durchgang; bei allgemeinen Absperrungen wählt man ein Kugelventil mit reduziertem Durchgang, um Kosten zu sparen.

- Die Betätigungsart sollte sinnvoll konfiguriert werden: In explosionsgefährdeten Bereichen hat die pneumatische Betätigung Vorrang; in Szenarien mit intelligenter Fernsteuerung wird die elektrische Betätigung gewählt.

- Durchflusskapazität und Drehmoment prüfen: Eine genaue Cv-Berechnung des Kugelventils und eine Anpassung des Drehmoments des Kugelventilantriebs sind erforderlich, um Blockierungen, unvollständige Schaltvorgänge oder unzureichenden Durchfluss zu vermeiden.

4. Wie man häufige Auswahlfehler vermeidet

Die meisten Ventilausfälle werden durch falsche Auswahl und nicht durch Produktqualitätsprobleme verursacht. Vermeiden Sie diese typischen Fehler:

Wählen Sie Modelle nicht ausschließlich anhand der Nennweite des Rohrs aus; ein zu niedriger Cv-Wert führt zu Engpässen im System und einem übermäßigen Druckverlust bei industriellen Kugelventilen. Verwenden Sie keine weichdichtenden Kugelventile für abrasive Medien mit hohen Temperaturen, da dies zu schneller Alterung der Dichtung und Leckagen führt. Setzen Sie für Rohrleitungen mit hohem Differenzdruck keine Stellantriebe mit geringem Drehmoment ein, da dies zu einem unruhigen Ventilbetrieb führt. Vermeiden Sie bei Rohrleitungen mit langen Transportwegen und häufigen Wartungsarbeiten Kugelventile mit reduziertem Durchgang, die nicht für die Reinigung mit Molchen geeignet sind.

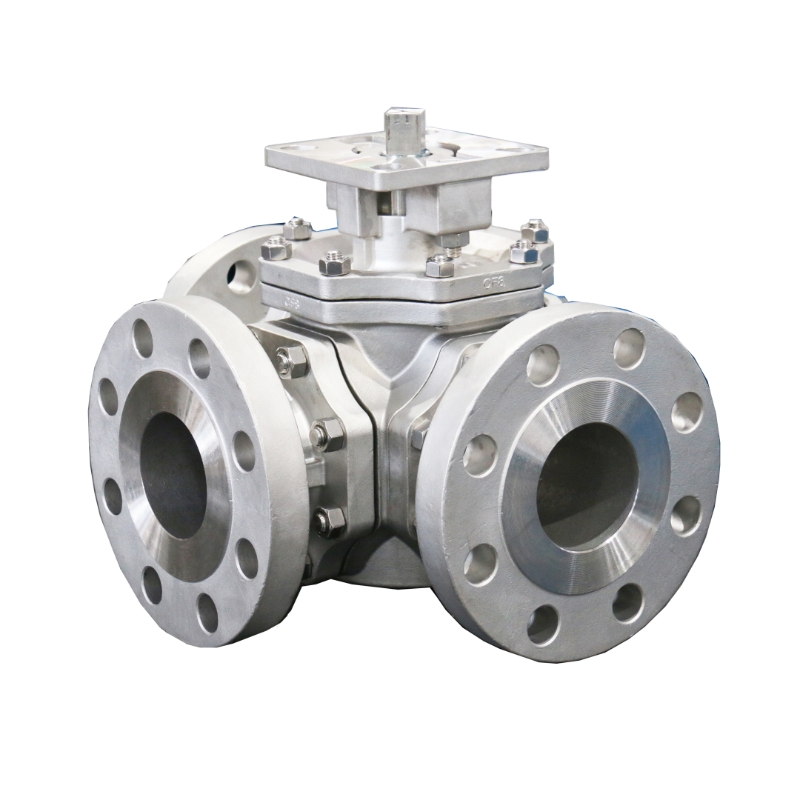

5. Zuverlässige Kugelhahnlösungen von GEKO Valve

GEKO Valve bietet ein umfassendes Sortiment an standardisierten und kundenspezifischen Industriekugelhähnen, darunter schwimmende Kugelhähne, zapfengelagerte Kugelhähne, Kugelhähne mit vollem und reduziertem Durchgang, metalldichtende Kugelhähne sowie pneumatisch/elektrisch betätigte Kugelhahn-Systeme. Wir bieten professionelle Cv-Wert-Berechnungen und Drehmomentanpassungen für Kugelhähne sowie eine präzise Kontrolle des Druckverlusts in Rohrleitungen und gewährleisten einen stabilen Ventilbetrieb unter verschiedensten komplexen Betriebsbedingungen. Unsere Produkte werden weltweit in Projekten der Wasseraufbereitung, der chemischen Industrie, der Öl- und Gasindustrie, der Energiewirtschaft und der automatisierten Industrie eingesetzt und zeichnen sich durch gleichbleibende Qualität und geringe Wartungskosten aus.
