Name: Kryogene Absperrklappe, oben montiert
Availability: InStock

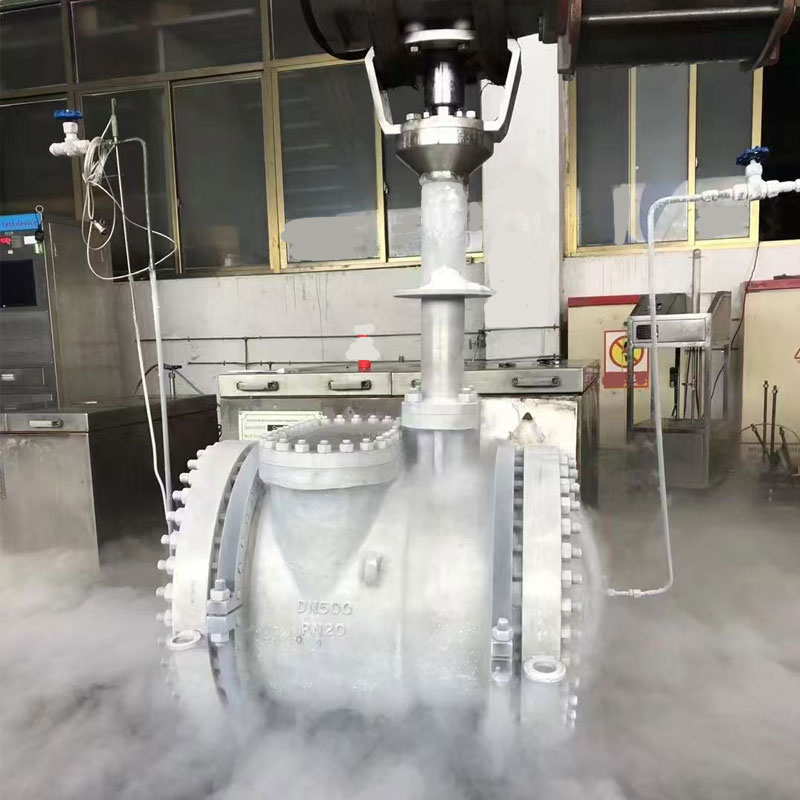

Kryogene Absperrklappe mit Zugangsklappe oben – Einfache Wartung im laufenden Betrieb und zuverlässige kryogene Leistung

Größenbereich

2” – 24” (DN50 – DN600), größere Größen bis zu 72” auf Anfrage erhältlich.

Karosserie- und Motorhaubenmaterial

Kohlenstoffstahl, Edelstahl, Duplex-/Superduplexstahl, Titan, hochlegierte Nickellegierungen
Erhältlich in Guss-, Schmiede- oder Blechkonstruktion

Temperaturbereich

-196 °C bis +230 °C, höhere Temperaturen auf Anfrage

Schaft-/Schaftmaterial

Durchgehende Welle aus einem Stück (BS6364 Abs. 4.12), 17-4PH oder Edelstahl 316 für maximale Steifigkeit

Druckbewertung

ASME Klasse 150 – 2500 / EN 1092 PN10 – PN400; Absperrdruck bis zu 100 bar

Sitze & Dichtungen

Drehmomentbetätigte, selbstkompensierende laminierte oder hybride Metall/PTFE-Dichtungen; auf Anfrage dicht gemäß API 598 (Klasse IV–VI).

Packung & Stopfbuchse

Emissionsarme, zertifizierte Stopfbuchsenanordnung; PTFE- oder Graphitdichtung

Scheiben-/Besatzmaterial

Edelstahl oder Duplex mit hartbeschichteter Scheibe; Optionen für Antikavitations- und Prallblechverkleidung

Betätigungsoptionen

Pneumatisch, elektrisch, hydraulisch, elektrohydraulisch oder manuell

Endverbindungen

Wafer-, Lug-, Doppelflansch- oder Stumpfschweißende
Standard nach API 609 / ISO 5752 / ASME B16.10

Körperkonfigurationen

Standard- und erweiterte Ausführungen für Kryogenhauben; die obere Zugangsklappe ermöglicht die vollständige Wartung im laufenden Betrieb ohne Demontage der Rohrleitung.

Leckageklasse

ANSI/FCI 70-2 Klasse IV–VI, API 598 Null-Leckage auf Anfrage

Designmerkmale

Obenliegende Wartungsklappe für einfache Wartung; Vierteldrehung zur Bedienung; drehmomentgesicherte Konstruktion gewährleistet dauerhafte Abdichtung; keine internen Verschraubungen, die sich bei Vibrationen lösen könnten.

Anwendungen

Kryogene Dienstleistungen für LNG, LPG, Ammoniak, Methanol, Abgase, Flash-Gas-Rückgewinnung und die chemische Verarbeitung von Kohlenwasserstoffen

Sicherheitsmerkmale

Ausblassicherer Schacht (Klasse 300+), emissionsarme Packung, obere Zugangsklappe reduziert Ausfallzeiten und Wartungsrisiken

Optionale Erweiterungen

Antikavitations- und geräuscharme Zierelemente, Hartauftragung und Speziallegierungen, kundenspezifische Baulängenabmessungen

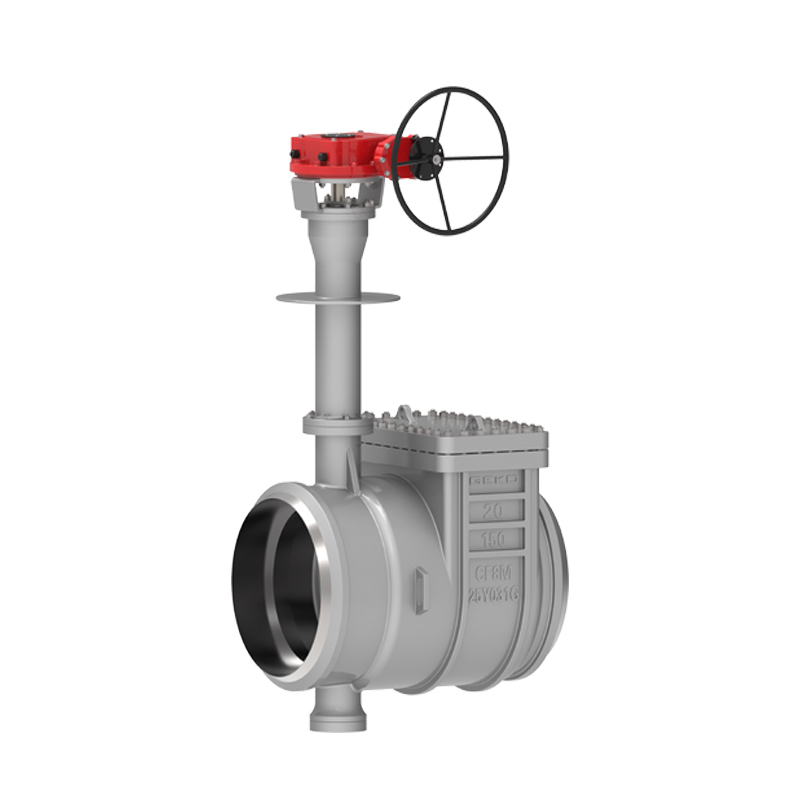

Top Mounted Cryogenic Triple Offset Butterfly Valve

Das GKV930D Top Access Kryogene Absperrklappe (ähnlich wie Severns)

Das Kryoventil 8000 bietet zuverlässige Leistung bei extrem niedrigen Temperaturen.

Anwendungen mit vollständiger Inline-Wartung über die oben angebrachte Zugangsklappe.

Ventilkonstruktion: Durchgehender Schaft aus einem Stück für Stabilität und dauerhafte Abdichtung.

Konfigurationen & Größe: Wafer, mit Ösen, doppelt geflanscht, Stumpfschweißende; 2”–24”

(DN50–DN600), größere Größen auf Anfrage.

Druck und Temperatur: ASME Klasse 150–2500 / PN10–PN400; –196°C bis +230°C.

Sitze & Dichtungen: Metall- oder PTFE-Sitze, drehmomentbetätigt, selbstkompensierend;

Leckage der Klassen IV–VI.

Materialien: Kohlenstoffstahl, Edelstahl, Duplex-/Superduplexstahl, Titan, hochlegierte Nickellegierungen.

Ausstattungsoptionen: Hartbeschichtete Bremsscheiben, Antikavitations-/Schallschutzblenden zur Reduzierung von Geräuschen und Verschleiß.

Betätigung & Betrieb: Pneumatisch, elektrisch, hydraulisch, elektrohydraulisch,

oder manuell; Vierteldrehung zum Steuern oder Abschalten.

Ähnlich der kryogenen Absperrklappe 8000 von Severn.

Obere Zugangsklappe: Vollständige Inline-Wartung ohne Demontage; reduziert Ausfallzeiten und Wartungskosten.
Durchgehender Schaft aus einem Stück: Maximiert die Steifigkeit, minimiert den Verschleiß und gewährleistet eine langfristige Dichtungsleistung.
Kryogenisch bereitFunktioniert zuverlässig bis zu –196°C und eignet sich für LNG, LPG, Ammoniak, Methanol und andere Tieftemperaturanwendungen.
Flexible Sitzmöglichkeiten: Metall- oder PTFE-Dichtungen, drehmomentfest montiert und selbstkompensierend gegenüber Verschleiß und Temperaturänderungen.
Antikavitation und Geräuschreduzierung: Optionale Verkleidungen und Schalldämpfer zur Reduzierung von Kavitation, Vibrationen und Geräuschen.
Explosionsgeschützt und emissionsarm: Emissionsarme Stopfbuchsenanordnungen, ausblassichere Wellen sind Standard für Klasse 300 und höher.
Breite Kompatibilität: Unterstützt Wafer-, Lug-, Doppelflansch- und Stumpfschweißverbindungen; Standard- oder kundenspezifische Baulängen.
Langlebige Materialien: Erhältlich sind Kohlenstoffstahl, Edelstahl, Duplexstahl, Titan und hochlegierte Nickellegierungen mit Hartauftragsbeschichtungen.
