Name: GKV-237G Pneumatisches Edelstahl-Kugelventil mit Zapfenlagerung A182 F51
Availability: InStock

GKV-237G VOLLSTÄNDIGER ZWEITEILIGER KUGELVENTIL-FLANSCHENDE

Größenbereich

NPS 1/2" bis 24", DN15 bis DN 600

Betriebsdruck

ASME Klasse 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Temperaturbereich

-50°F bis 1472°F (-46°C bis 800°C)

Körpermaterialien

ASTM A182 F304, F316, F316L, F904L, F51 (Duplex-Edelstahl, Schmiede-Edelstahl); ASTM A350 LF2, ASTM A352 LCB (Tieftemperatur-Kohlenstoffstahl); ASTM A105 (Schmiedestahl); ASTM A182 F22 (Cr-Mo-Legierungsstahl); Sonderlegierungen (Nickelbasis & Hochleistungslegierungen): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Legierung 20; ASTM B348 Titan Gr. 2, Gr. 3, Gr. 5, Gr. 12; ASTM B493 Zirkonium R60702, ASTM B365 Tantal R05200, R05400 (Tantal).

Leckage

Klasse IV, Klasse V, Klasse VI

Stängelmaterialien

ASTM A479 Typ 316, ASTM A564 Typ 17-4PH, ASTM A182 Typ F51

Von Angesicht zu Angesicht

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Sitzmaterialien

TFM1600, optional: Tek Fi®*, UHMWPE, RPTFE, PTFE usw.

Prüfstandard

API 598, EN-12266-1

Alle Ventilschäfte und -sitze werden einem Gasdichtheitstest mit 100 psi unterzogen.

Unversehrtheit vor dem Versand, Vakuumservice bis 29 Zoll Hg

Ballmaterialien

Edelstahl A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titan B348 Gr. 2 / Gr. 5, Zirkonium B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nickelbasislegierungen, Inconel 600/625/825, Monel 400/Monel K500, B463 Legierung 20, F51 (Duplex-Edelstahl), A182 F51, A182 F22, A182 F904L

Endverbindungen

Flanschenden gemäß ASME B16.5

Designstandard

ASME B16.34, EN12516, GB/T 12237

Betrieb

Pneumatisch und elektrisch

Connect-Plattform

ISO5211

ASME B16.34 Pneumatisches Zapfenkugelventil A182 F51

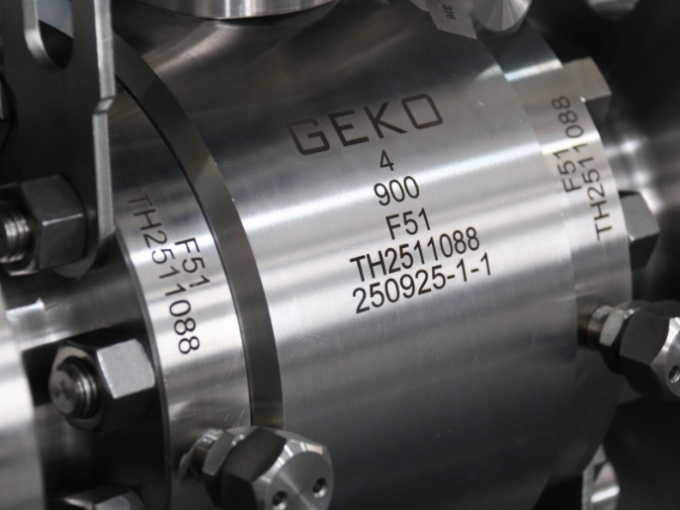

GKV225G Pneumatic Trunnion Ball Valve 4” 900LB RF A182 F51 with PEEK Seat

Die Flanschkugelhähne der Serie GKV-237G gewährleisten durch ihre Konstruktion eine blasenfreie Abdichtung und ein niedriges Betätigungsdrehmoment. Das Modell der Baugröße „-2“ ist mit der einzigartigen GEKO-Prozesstechnologie ausgestattet, die eine kontinuierliche interne Vorspannung der Packung ermöglicht. Das Modell der Baugröße „-12“ verfügt über einen separaten Packungsdeckel, der sich ohne Demontage oder Installation von Hardware oder Stellantrieben einfach justieren lässt. Der Packungsdeckel ist speziell konstruiert, um die Last gleichmäßig auf die Packung zu verteilen.

Die dynamische Lastpackung erfolgt durch ihre Belleville-Dichtung mit Selbstjustierung, wodurch Umwelteinflüsse und Verschleiß ausgeglichen werden. Dies gewährleistet einen wartungsfreien Betrieb und eine lange Lebensdauer. Das größere Flanschkugelventil der Serie GKV-237G ist mit einer Kugellagerung ausgestattet, die das Betätigungsdrehmoment effektiv reduziert.

GKV225G Pneumatic Trunnion Ball Valve A182 F51 Body with PEEK Seat for High Pressure

Die Flanschkugelhähne der Serie GKV-237G sind in Edelstahl F51, CF8M, Kohlenstoffstahl (WCB) und Sonderlegierungen (wie z. B. Legierung 20, Hastelloy usw.) sowie auf Anfrage auch in anderen, abweichenden Legierungen erhältlich. Die nicht feuerbeständige Ausführung ist mit einer Standard-Spindelpackung ausgestattet. Der feuerbeständige Ventileinsatz nach API 607 verfügt über eine Graphit-Spindelpackung. Die Ventile der Serie GKV-237G bieten eine integrierte, nach ISO 5211 gegossene Montageplattform für den einfachen Automatisierungsbetrieb.

Die einzigartige Konstruktion der Zapfenkugelhahn-Serie GKV-237G

GKV225G Pneumatic Ball Valve 900LB RF Connection, A182 F51 Material

Das Flanschkugelventil der Serie GKV-237G kann verwendet werden Stellite® Ventilsitz aus Kobalt-Chrom-Legierung Die Beschichtung bietet hervorragenden Korrosionsschutz, höhere Betriebstemperaturen und ausgezeichnete Verschleißfestigkeit bei hoher Härte.

Die Flanschkugelventile der Serie GKV-237G mit Metallsitz Die Stoßdichtung erfüllt oder übertrifft die Abdichtungsanforderungen der CI 70-2 Klasse V als Standard und kann optional ausgestattet werden mit Abschaltung der Klasse VI Anforderungen.

Produktbroschüre
Feststehendes Kugelventil - Englisch

Die zweiteilige Vollflansch-Kugelhahn-Serie GKV237G findet Anwendung in verschiedenen Branchen.

Petrochemische und Erdgasindustrie
Zweiteilige Flanschkugelhähne werden in Raffinerien und Erdgasnetzen häufig zur Pipelineabfangung, zur Steuerung des Flüssigerdgasflusses und zur Umleitung schwefelhaltiger Medien eingesetzt.
Kommunale Wasserversorgung und HLK-Technik
Diese Ventile mit vollem Durchgang Mit korrosionsbeständigen Beschichtungen und Standardflanschverbindungen wird die Durchflusseffizienz in Wasserversorgungs-, HLK- und Fernwärmesystemen (-20°C~150°C) optimiert.
Schiffs- und Meerestechnik
Für die Umgebung mit hohem Salzgehalt im Meerwasser, Ventilkörper besteht aus Edelstahl 316 und ist mit einer Epoxidbeschichtung versehen.
Umweltschutz und industrielle Wasseraufbereitung
Korrosionsbeständige Ventile Mit weichen Dichtungen und Hochleistungsflanschverbindungen wird eine zuverlässige Chemikaliendosierung ermöglicht und gleichzeitig die Wartungskosten reduziert.
