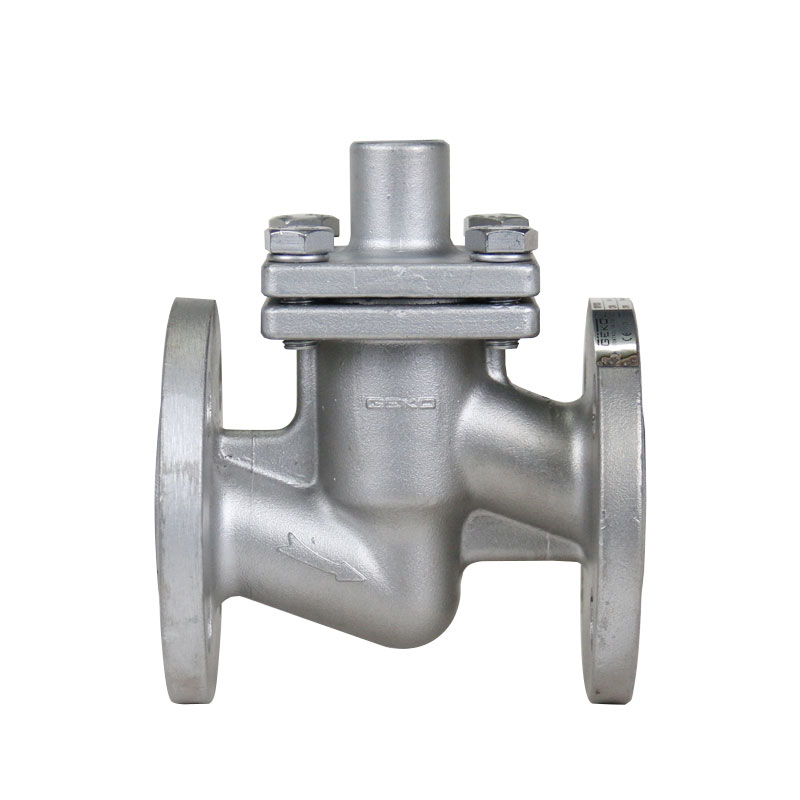

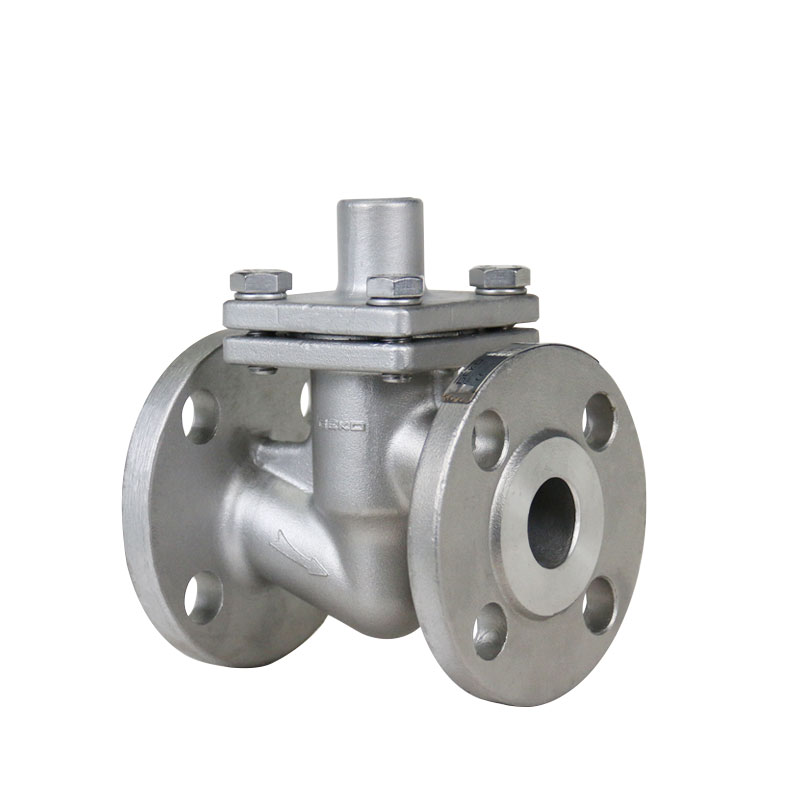

Name: Rückschlagventil
Availability: InStock

Hubrückschlagventil – Zuverlässiger Rückflussschutz, hohe Druck- und Temperaturbeständigkeit

Größenbereich

DN15 bis DN600 (½" bis 24"), Sondergrößen erhältlich

Karosserie- und Motorhaubenmaterial

Kohlenstoffstahl (A216 WCB), Edelstahl (A351 CF8/CF8M), Sphäroguss (ASTM A395), Gusseisen (ASTM A126), Duplex-/Superduplexstahl, Nickellegierungen

Temperaturbereich

-29 °C bis +427 °C (-20 °F bis +800 °F)

Schaftmaterial

Edelstahl 304 / 316 / CF8M, optional gehärtet oder mit reibungsarmer Beschichtung

Maximal zulässiger Betriebsdruck

ANSI/ASME-Klasse 150 LB – 2500 LB, abhängig von Größe und Material

Sitze & Dichtungen

Metall-Metall-Verbindungen, PTFE, RPTFE, PCTFE, elastomere Optionen für verschiedene Medien und Temperaturen

Packung & Stopfbuchse

PTFE, Graphit-Verbundwerkstoff, beständig gegen niedrige oder hohe Temperaturen

Endverbindungsstandards

Flanschanschluss: ASME B16.5 / EN1092, Stumpfschweißanschluss: ASME B16.25, Gewindeanschluss: NPT / BSP, weitere kundenspezifische Anschlüsse

Betriebsmethode

Manuell (Handrad/Zahnrad), pneumatisch, elektrisch betätigt

Strömungsrichtung

Horizontale, vertikale und Winkelinstallation

Designstandards

API 594, API 6D, ISO 14313, ASME B16.34, EN 12334

Prüfung und Inspektion

Druck- und Dichtheitsprüfung: API 598 / ISO 5208, Hydrostatische Prüfung, Zerstörungsfreie Prüfung: Röntgen / Ultraschall / Magnetpulverprüfung, Funktionsflussprüfung

Anwendungen

Öl- und Gaspipelines, Chemie/Petrochemie, Wasseraufbereitung, Energieerzeugung, HLK-Systeme, industrielle Hochdruckflüssigkeiten

Wichtigste Highlights

Zuverlässiger Rückflussschutz, geringer Druckverlust, korrosions- und verschleißbeständig, minimaler Wartungsaufwand, hohe Zuverlässigkeit, modulares und anpassbares Design

GEKO Rückschlagventil ist so konzipiert, dass ein zuverlässiger Einwegfluss gewährleistet ist

Rohrleitungen und verhindern Rückfluss, der Anlagen beschädigen oder Störungen verursachen könnte.

Funktionsweise. Das Ventil arbeitet mit einem Hubscheiben- oder Kolbenmechanismus.

die sich vom Sitz abhebt, wenn Flüssigkeit in Vorwärtsrichtung strömt, und sich schließt

automatisch auch bei Rückflussbedingungen. Durch seine robuste Bauweise ist es ideal geeignet.

für Hochdruck-, Hochtemperatur- und kritische industrielle Anwendungen.

Steigende Scheiben-/Kolbenkonstruktion: Gewährleistet eine schnelle Reaktion auf Durchflussänderungen und minimale

Druckabfall.

Langlebige Materialien: Zu den Gehäusematerialien gehören Edelstahl, Kohlenstoffstahl, duktiles Gusseisen und

Gusseisen. Die inneren Bauteile bestehen aus hochfesten Legierungen für eine lange Lebensdauer.

Hohe Leistung: Geeignet für Drücke bis zu 1500 psi und Temperaturen von

-20°F bis 800°F, je nach Material.

Mehrere Endverbindungen: Erhältlich mit Flansch-, Gewinde- oder Stumpfschweißverbindungen für

flexible Installation.

Vielseitige Installationsmöglichkeiten: Kann horizontal, vertikal oder schräg installiert werden und eignet sich somit für verschiedene Rohrleitungsanordnungen.

Geringer Wartungsaufwand: Weniger bewegliche Teile reduzieren den Verschleiß und senken somit den Wartungsaufwand.

Öl- und Gaspipelines
Verhindert Rückfluss, schützt Pumpen, Kompressoren und Rohrleitungen und gewährleistet so Betriebssicherheit und unidirektionalen Durchfluss.
Chemie- und Petrochemieanlagen
Verhindert den Rückfluss gefährlicher Flüssigkeiten, erhält die Prozessintegrität aufrecht, beugt Verunreinigungen vor und gewährleistet eine sichere chemische Verarbeitung.
Wasser- und Abwasserbehandlung
Verhindert den Rückfluss in Reinwasserleitungen, schützt Pumpen und Filter und gewährleistet eine kontinuierliche und sichere Wasserversorgung.
Stromerzeugung
Verhindert Rückströmungen in Hochdruckdampf- oder Kühlwasserleitungen und schützt Turbinen und Wärmetauscher vor Schäden durch Rückströmung.
HLK- und industrielle Fluidsysteme
Gewährleistet die Systemeffizienz durch Verhinderung des Rückflusses in Heizungs-, Kühl- oder Prozessflüssigkeitsleitungen.
Anwendungen im Bereich Schiffbau und Marine
Gewährleistet einen ordnungsgemäßen Durchfluss in Ballast-, Bilgen- und Kühlsystemen und verhindert so Überschwemmungen und Pumpenschäden an Bord von Schiffen.
Kryogene und Spezialgassysteme
Gewährleistet einen unidirektionalen Durchfluss von verflüssigten Gasen, verhindert Rückfluss, schützt Pumpen und Rohrleitungen und sorgt für eine präzise Steuerung bei niedrigen Temperaturen.
